Создание компонентов диаграммы

1. Обзор

1.1 Сценарии применения

Результаты анализа данных часто необходимо представить в виде графиков и диаграмм, которые

Существует множество видов диаграмм, как выбрать правильную диаграмму, чтобы добиться эффекта "картина стоит тысячи слов". Диаграммы делятся на несколько категорий, пользователи могут выбрать подходящую диаграмму в соответствии со своими целями.

Цель использования диаграмм	Подходящие типы графиков
Индикаторы дисплея	Индикаторные карты, приборные панели
сравнения	Гистограмма, гистограмма сравнения, сгруппированная гистограмма, сложенная гистограмма, линейная диаграмма с разделами, радарная диаграмма, облако слов, агрегированная пузырьковая диаграмма, розовая диаграмма
процент	Круговые диаграммы, прямоугольные блок-схемы, процентные гистограммы, многоуровневые круговые диаграммы, приборные панели
тенденции	Линейные графики, графики "диапазон-область", графики площадей, графики разброса, графики водопада
дистрибутивы	Карты, диаграммы рассеяния, карты тепловых зон, диаграммы воронки

1.2 Введение в пример

В качестве вводной части кейс основан на наиболее часто используемых диаграммах в нескольких категориях "Индикаторная карта, гистограмма, круговая диаграмма, линейная диаграмма, карта". Это поможет вам научиться создавать диаграммы в FineBI.

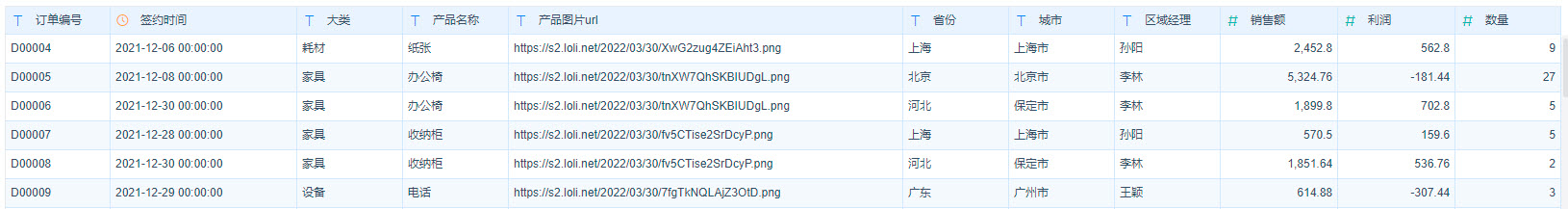

Пример данных: Табличная диаграмма_Офис_Поставки_Продажи_Данные.xlsx

2. Создание общих диаграмм

Перед добавлением графика необходимо загрузить образец данных и добавить его в FineBI, чтобы добавить компоненты с использованием образца данных.

Подробнее о том, как загружать данные и добавлять компоненты, читайте в статье:5 минут, чтобы начать работу с FineBI.

2.1 Индикаторные карты

1) Проверьте общий объем продаж канцелярских товаров.

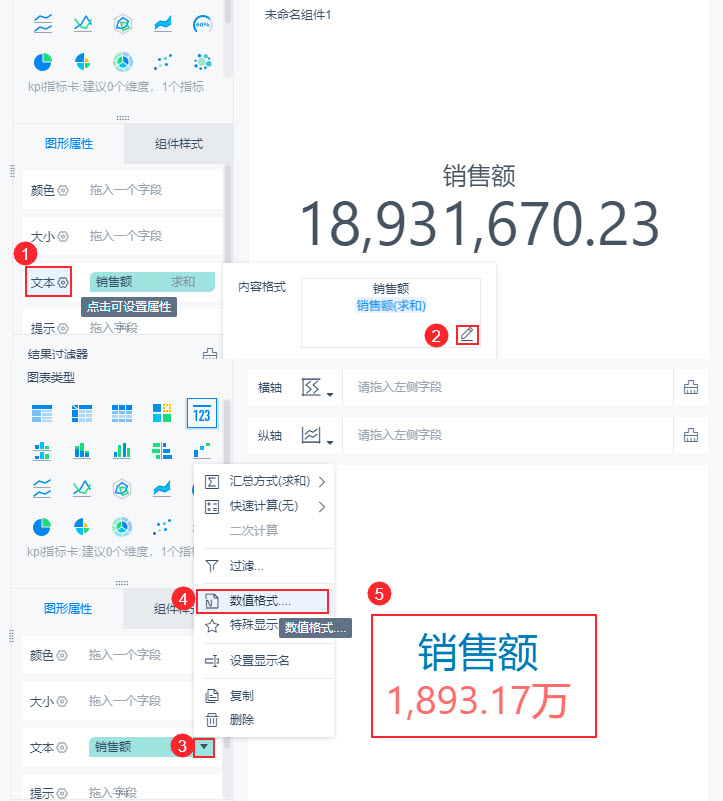

Выберите тип диаграммы "Карта показателей KPI" и перетащите поле "Продажи" в меню "Свойства диаграммы > Текст". Готовая диаграмма показана ниже:

2) Благоустройство

Нажмите "Текст", чтобы установить формат отображения текста. Щелкните поле "Продажи" в области анализа и установите для параметра "Формат значения" значение "10 000". Завершите работу, как показано на рисунке ниже:

2.2 Гистограммы/линейные диаграммы

Наиболее часто используются диаграммы, отражающие ситуацию и тенденции изменения данных.

1) Составление графиков и диаграмм

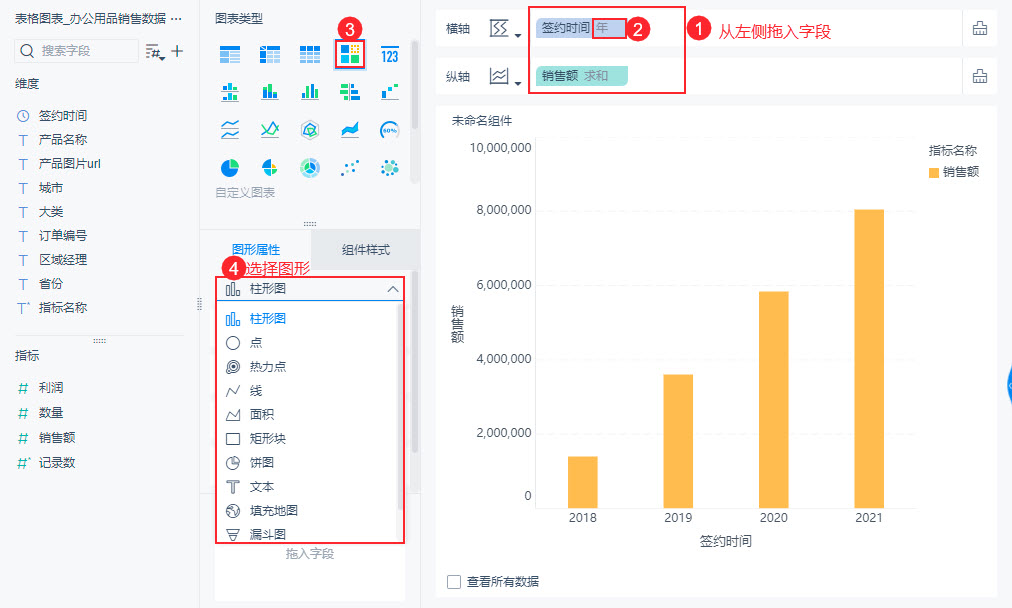

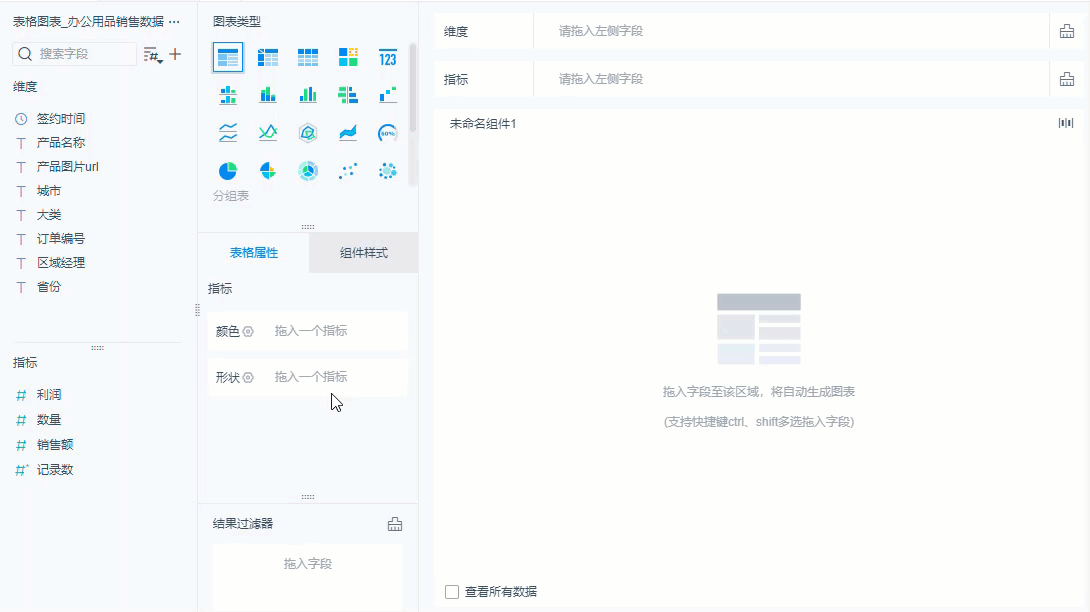

Перетащите поля и установите в выпадающем списке полей группировку по "Году". Когда все будет готово, выберите "Custom Chart" и выберите тип графика в "Graph Properties". Выберите "Bar Chart" - это гистограмма, а "Line Chart" - линейная диаграмма. Как показано на рисунке ниже:

2) Гистограмма с несколькими показателями

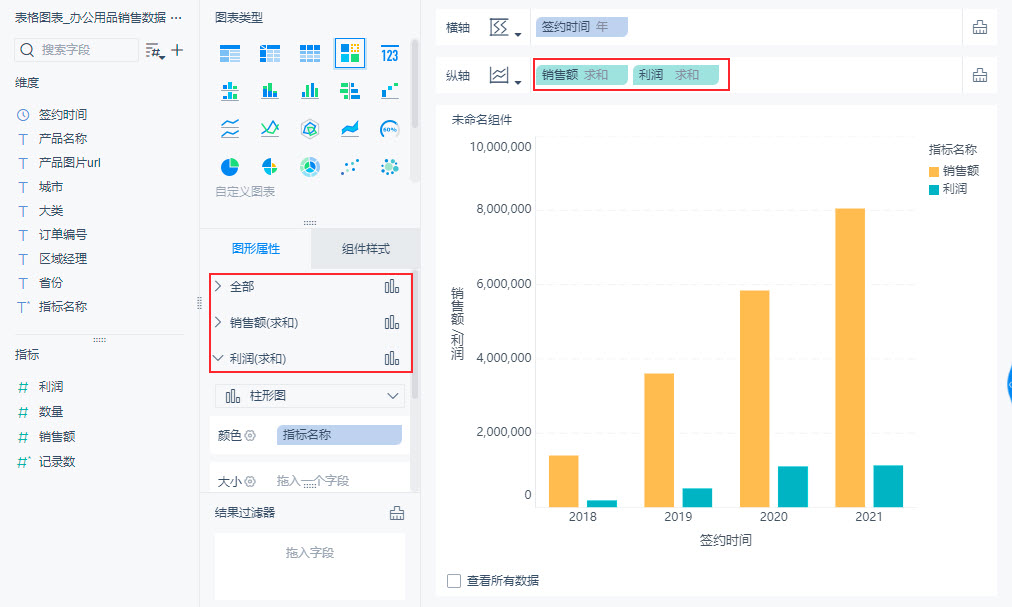

В этот момент снова перетащите "Profit". При наличии нескольких индикаторов Custom Chart поддерживает настройку графика для каждого индикатора. Это показано на рисунке ниже:

Если в свойствах графика для разных показателей выбраны разные типы, он становится комбинированным. Подробнее см. раздел 3 данной работы.

2.3 Благоустройство графиков

(1) Украсьте график: в разделе "Свойства графика" украсьте график.

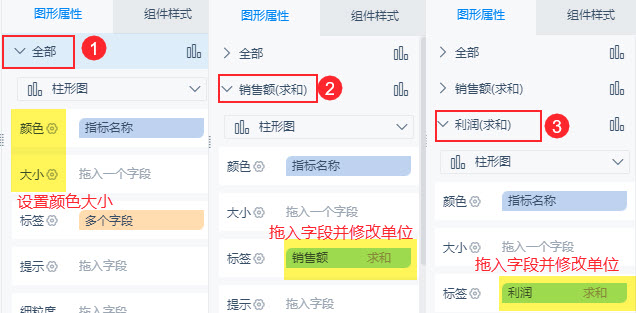

Установите размер цвета "Все" в Свойствах графика соответственно. Перетащите Продажи и Прибыль в поля на "Вкладке" соответственно и измените единицы измерения. Как показано на рисунке ниже:

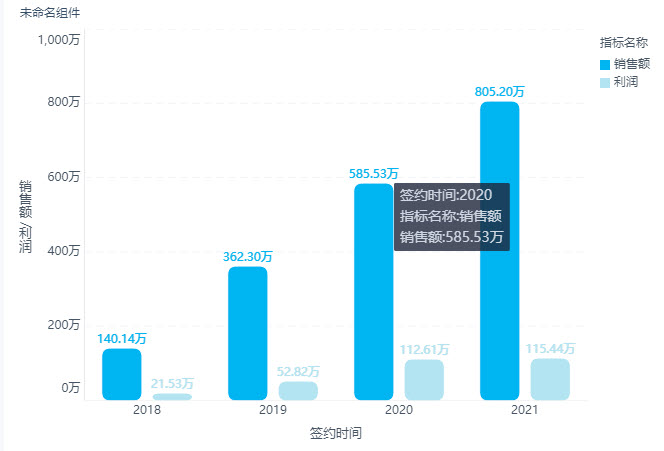

Готовый результат выглядит следующим образом:

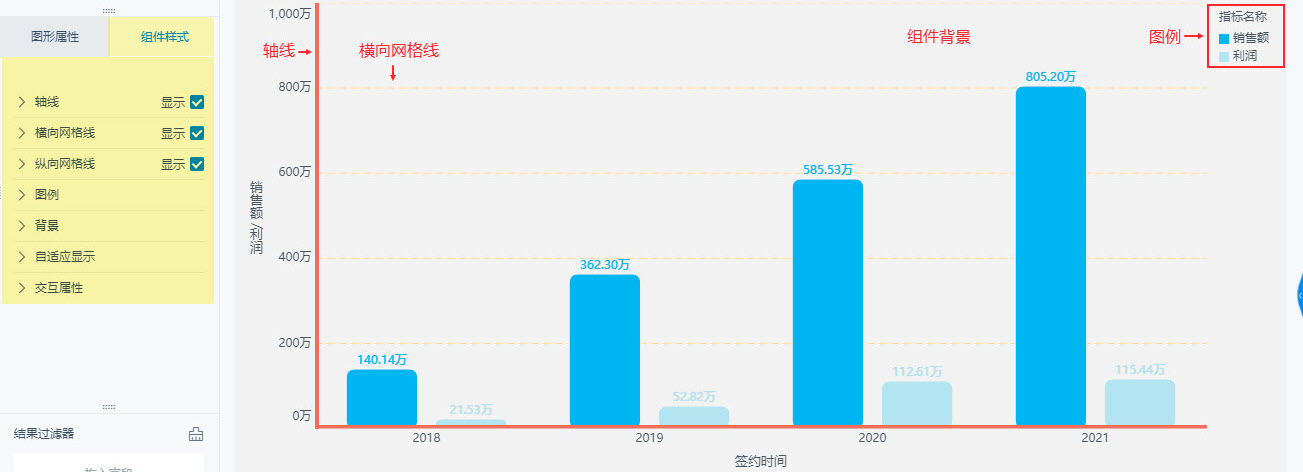

(2) Улучшение компонентов: в "Стиле компонента" улучшите фон, легенду, линии сетки и т.д.

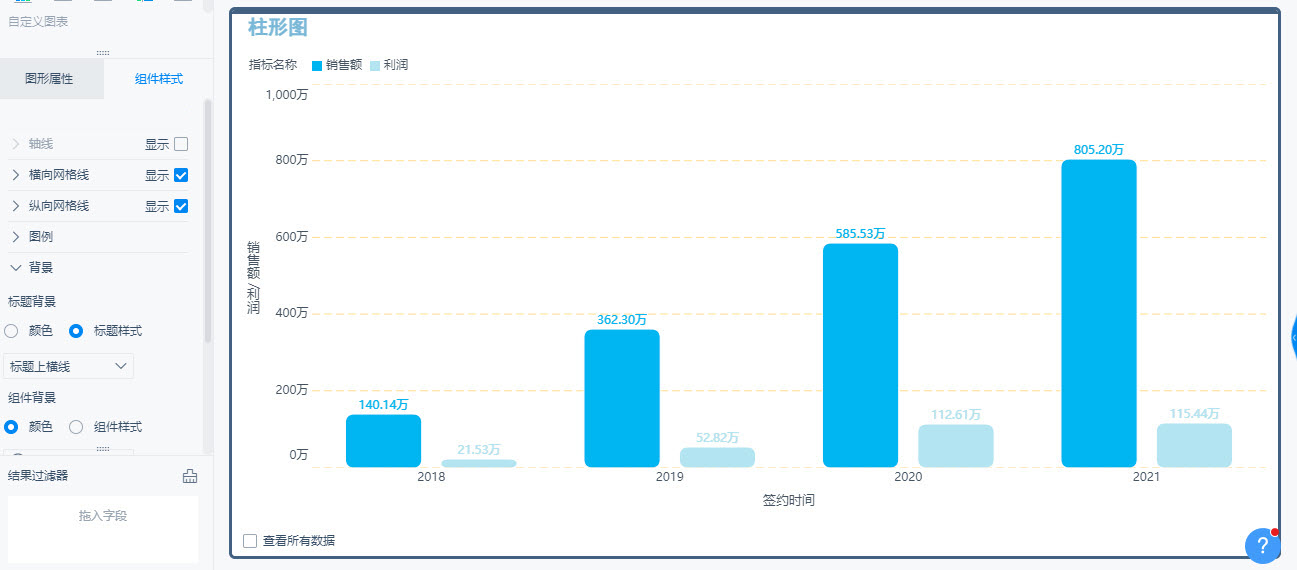

Его можно оптимизировать в соответствии с вашей субъективной эстетикой. В готовом виде она показана ниже:

Подробную информацию о настройках стилей компонентов можно найти в документе:Стили графических компонентов.

3. Составление карт портфолио

Например, используйте сочетание гистограмм и графиков скидок для отображения продаж. Анализируйте несколько показателей, используя одно и то же измерение. И отображайте их на одной диаграмме. В FineBI можно настроить форму представления метрик.

Например, для каждого квартала нам требуется профиль продаж и темпы роста продаж по сравнению с предыдущим кварталом.

Идеи для реализации: 1) Переделайте "дату подписания" так, чтобы она стала ежеквартальной; 2) Добавьте поля для расчета цепного темпа роста продаж по кварталам.

3.1 Обработка данных

FineBI поддерживает добавление скорости роста кольца одним щелчком мыши. Перед созданием графика размеры и поля индикаторов, подлежащие анализу, сначала отображаются с помощью таблицы группировки.

После обработки данных они одним щелчком мыши преобразуются в график.

1) Добавьте аналитическое поле: перетащите поле в столбец Dimension Indicator (sales перетаскивается дважды);

(2) Группировка данных: опустите поле даты "Дата подписания" и выберите "Год-квартал";

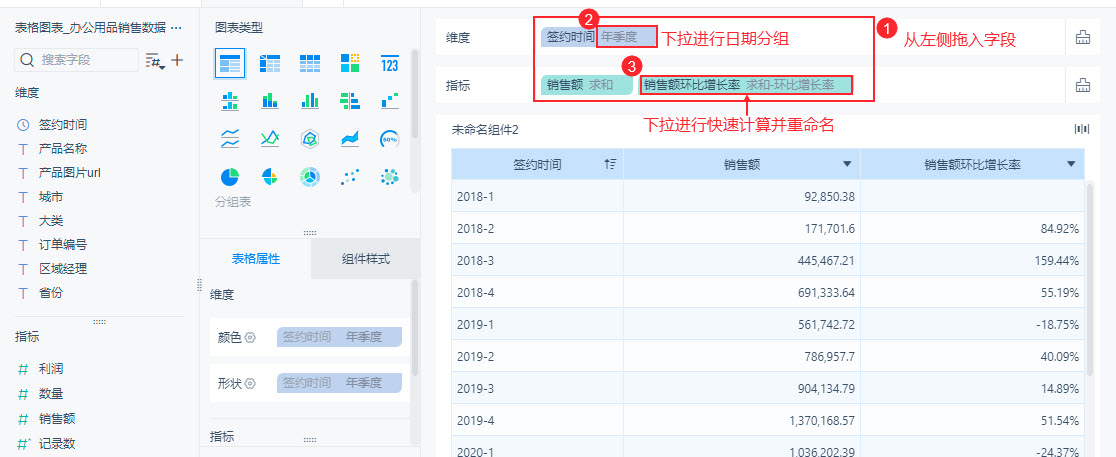

(3) Быстрый расчет: Вытяните поле индикатора "Продажи" и выполните "Быстрый расчет > Та же цепочка > Темп роста цепочки", чтобы получить индикатор и переименовать его. Как показано на рисунке ниже:

3.2 Создание комбинированных диаграмм

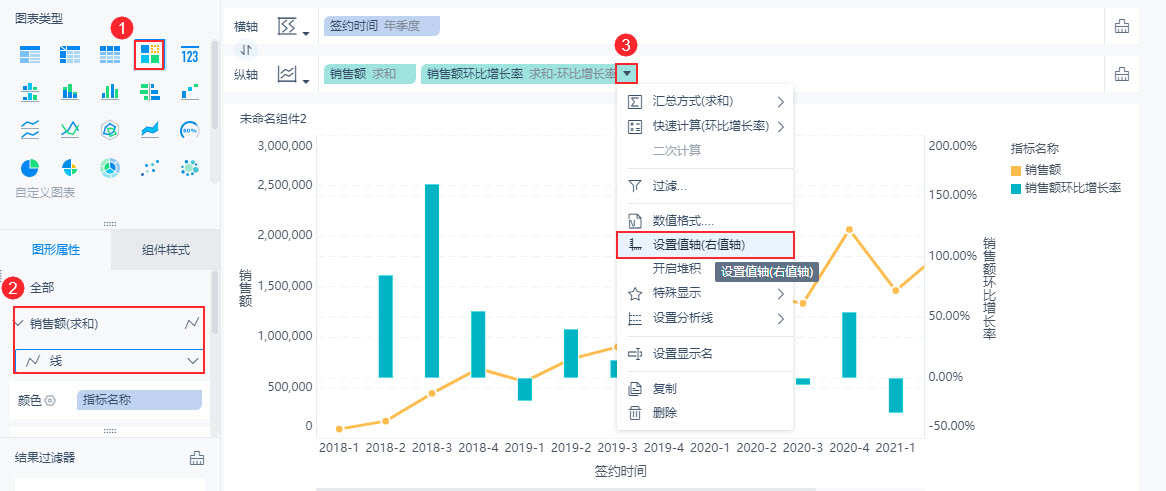

(1) Переключение диаграмм: После подготовки данных, необходимых для диаграммы визуализации, нажмите "Custom Chart", чтобы одним щелчком мыши перейти к созданию комбинированной диаграммы;

(2) Настройка графика комбинированного графика: Вы можете установить различные графики, нажав на соответствующие индикаторы в "Свойствах графика" комбинированного графика. Например, вы хотите, чтобы продажи представляли собой "линию", а темпы роста продаж - "гистограмму";

3) Настройка оси значений: после завершения работы отображение данных не будет разумным из-за того, что два показателя имеют общую левую ось значений. Нажмите на "Темпы роста продаж" в раскрывающемся списке. Вы можете установить для оси значений значение "Правая ось значений".

3.3 Графическое благоустройство

В "Свойствах графика" можно украсить все или отдельные показатели.

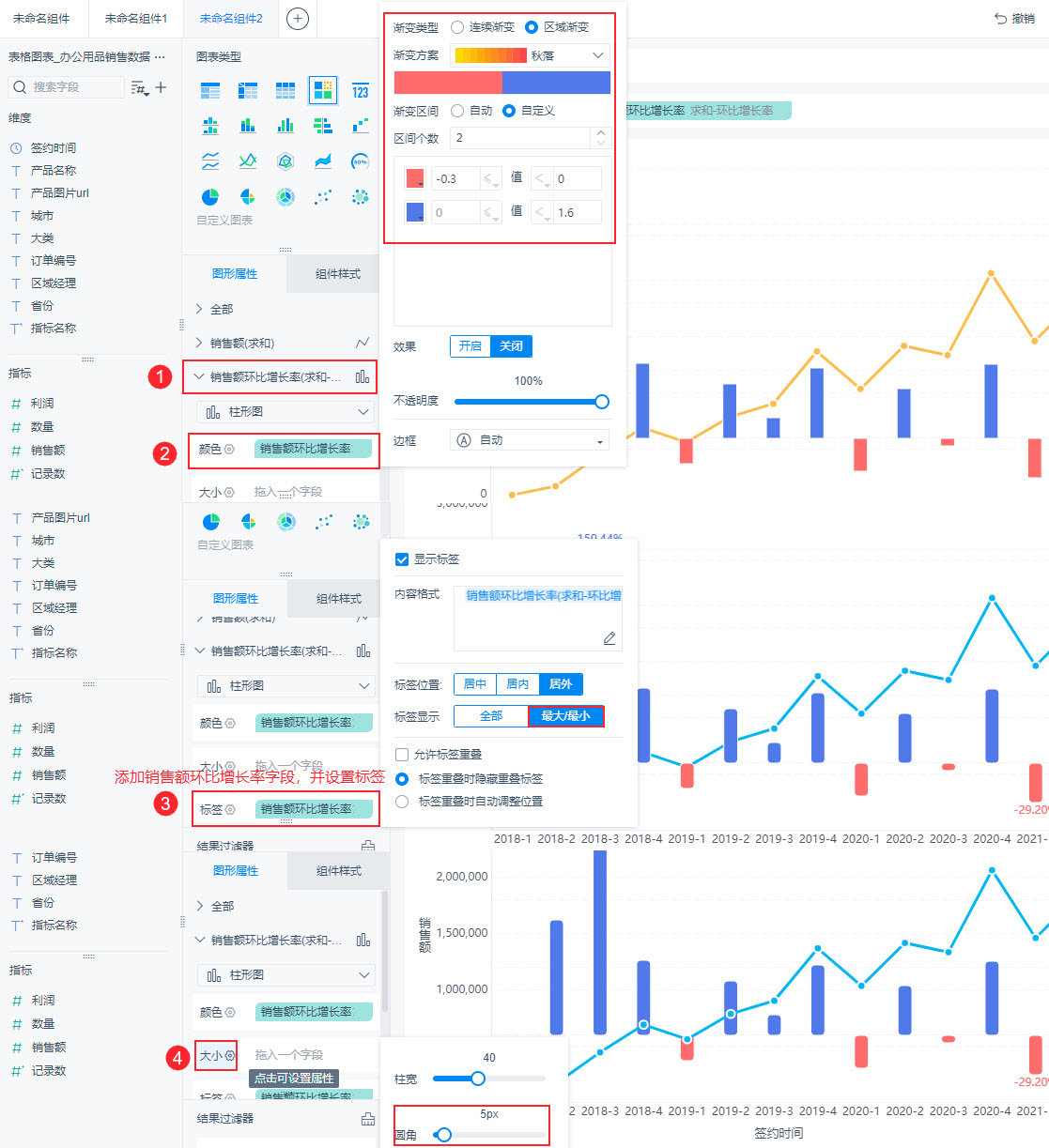

1) Чтобы украсить гистограмму, нужно нажать на "Свойства графика > Темпы роста цепочки продаж".

① Задайте, чтобы гистограммы с показателем меньше 0 отображались красным цветом: перетащите "Продажи" в "Цвет" и рассчитайте темп роста цепочки. Нажмите "Настройки цвета", чтобы задать пользовательский диапазон;

② Отображение максимального/минимального значения: перетащите "Продажи" на вкладку и рассчитайте темп роста цепочки. Нажмите "Настройки вкладки" для максимального/минимального значения;

③ Установка закругленного угла гистограммы: нажмите "Настройки размера", чтобы установить значение закругленного угла.

2) Чтобы украсить линейный график, нужно нажать "Свойства графика > Продажи". Например, чтобы изменить только цвет графика, нажмите "Настройки цвета", чтобы изменить цвет. Как показано на рисунке ниже:

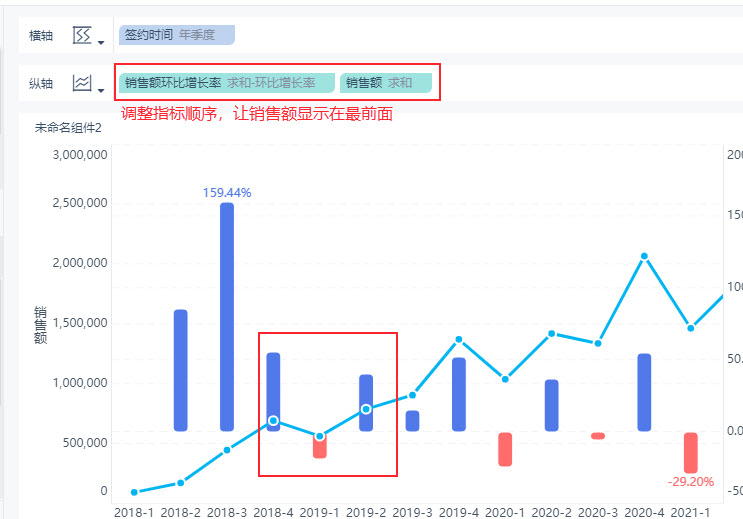

3) Если вы хотите, чтобы линейный график не заслонял гистограмму. Вам нужно настроить порядок индикаторов. Пусть индикатор линейного графика "Продажи" отображается последним. Это показано на следующем рисунке:

3.4 Настройка линии анализа

Мы видим, что продажи - это складчатая линия с подъемами и спадами. В дополнение к наблюдению за тенденцией в цикле продаж. Мы также можем добавить линии анализа.

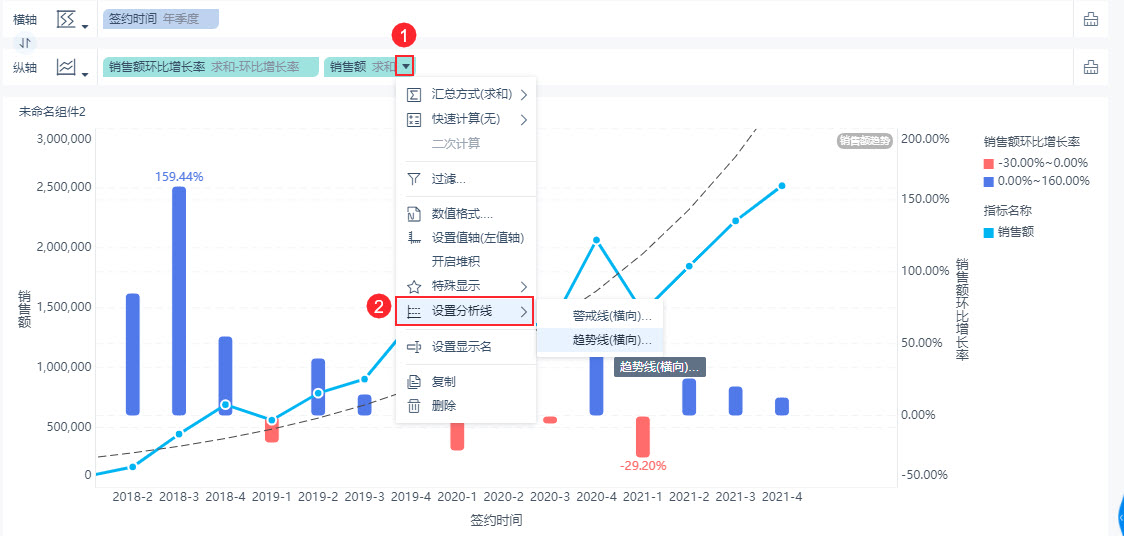

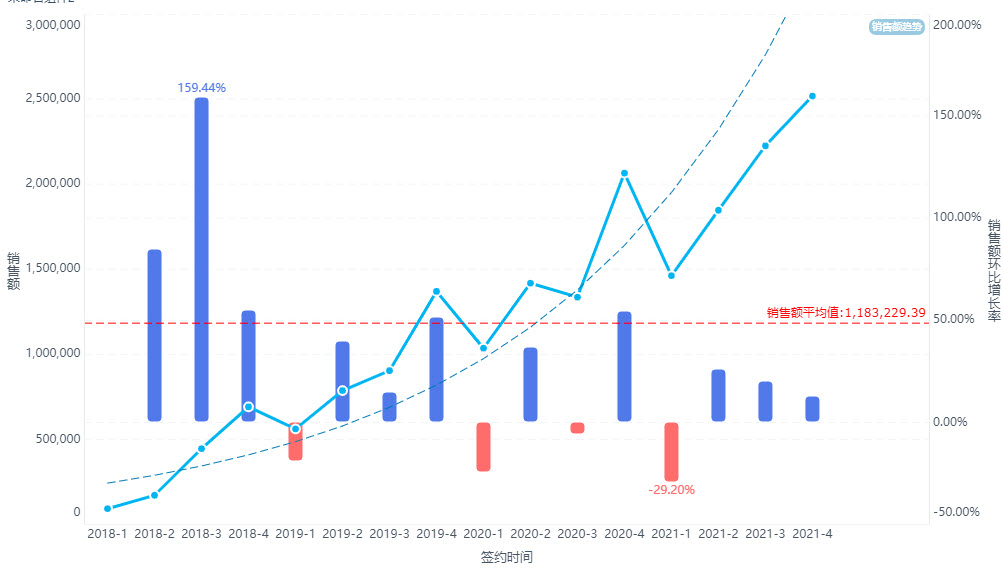

Для анализа линий существуют линии предупреждения и тренда. Они показаны на рисунке ниже:

Линия тренда: способна отразить общую тенденцию изменения складки.

Кордон: представляет собой линию, параллельную полю измерений. С ее помощью можно нанести максимальное, минимальное и среднее значения показателя.

Более подробную информацию об анализе линий можно найти в документе:Chart Setting Cordon/Trend Lines.

3.6 Специальные дисплеи

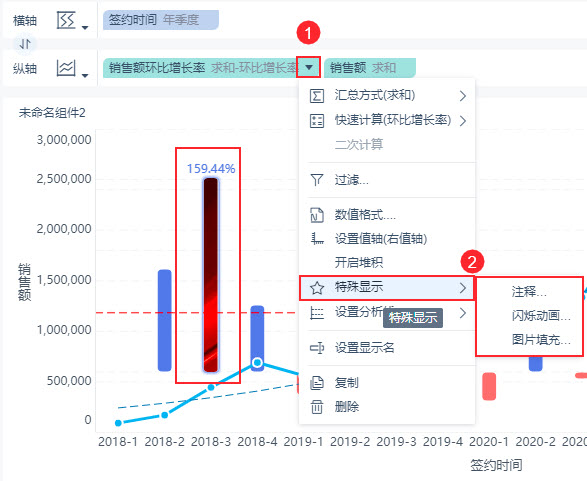

Для некоторых показателей, удовлетворяющих условиям, можно добавить специальные эффекты отображения. Например, для столбца с наибольшим объемом продаж можно добавить эффекты заливки и мигания картинки. Как показано на рисунке ниже:

Как настроить специальные эффекты, можно найти в документе:Chart Special Display.

4. производство карт

Используйте карту, чтобы просмотреть распределение показателя по регионам.

Первым шагом в создании карты является преобразование "георолей" полей анализируемой территории.

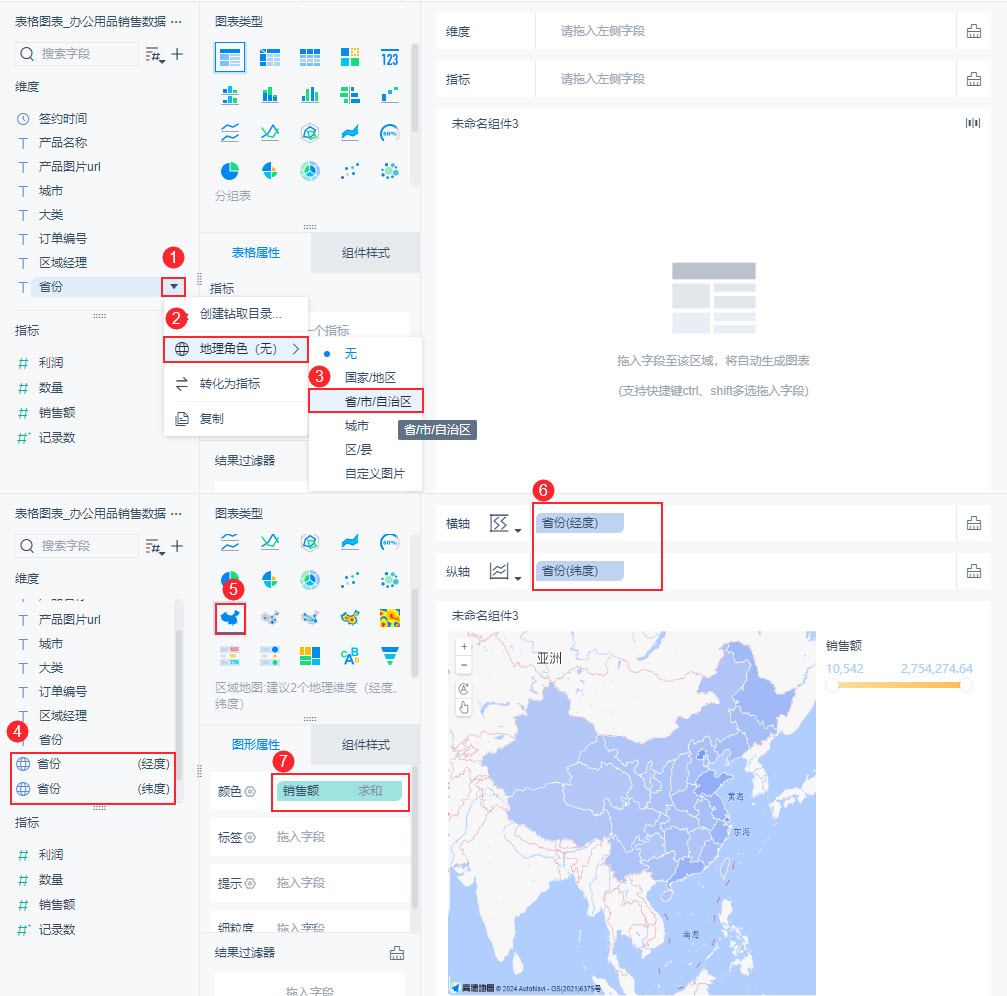

Идеи для реализации: 1) Преобразуйте "Провинцию" в географическую роль; 2) Выберите "Региональную карту" и перетащите ее в поле, чтобы создать график. Завершение показано на рисунке ниже:

Мы видим, что получаем градиентную карту области в зависимости от размера продаж.

Для получения дополнительной информации о создании карт обратитесь к документу:Введение в карты

Улучшение карты

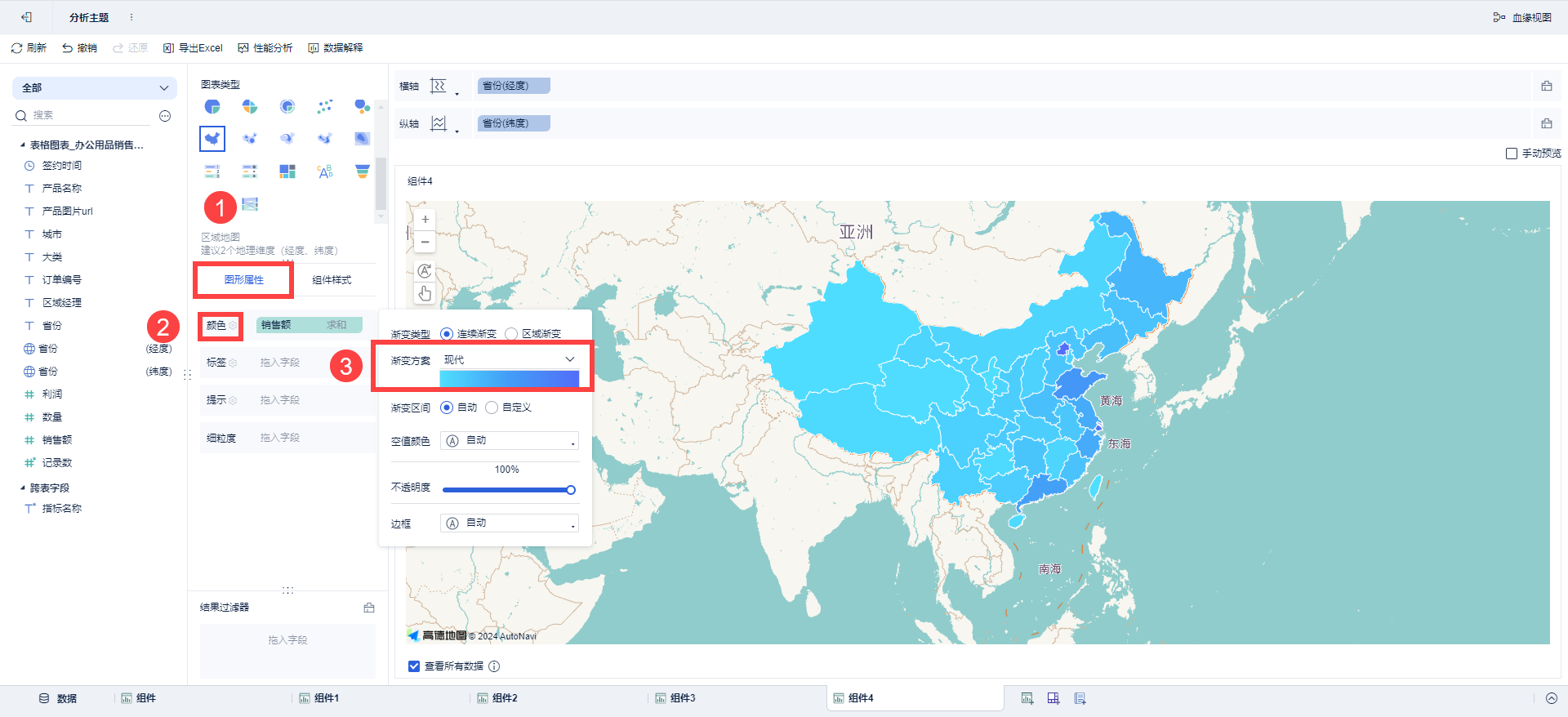

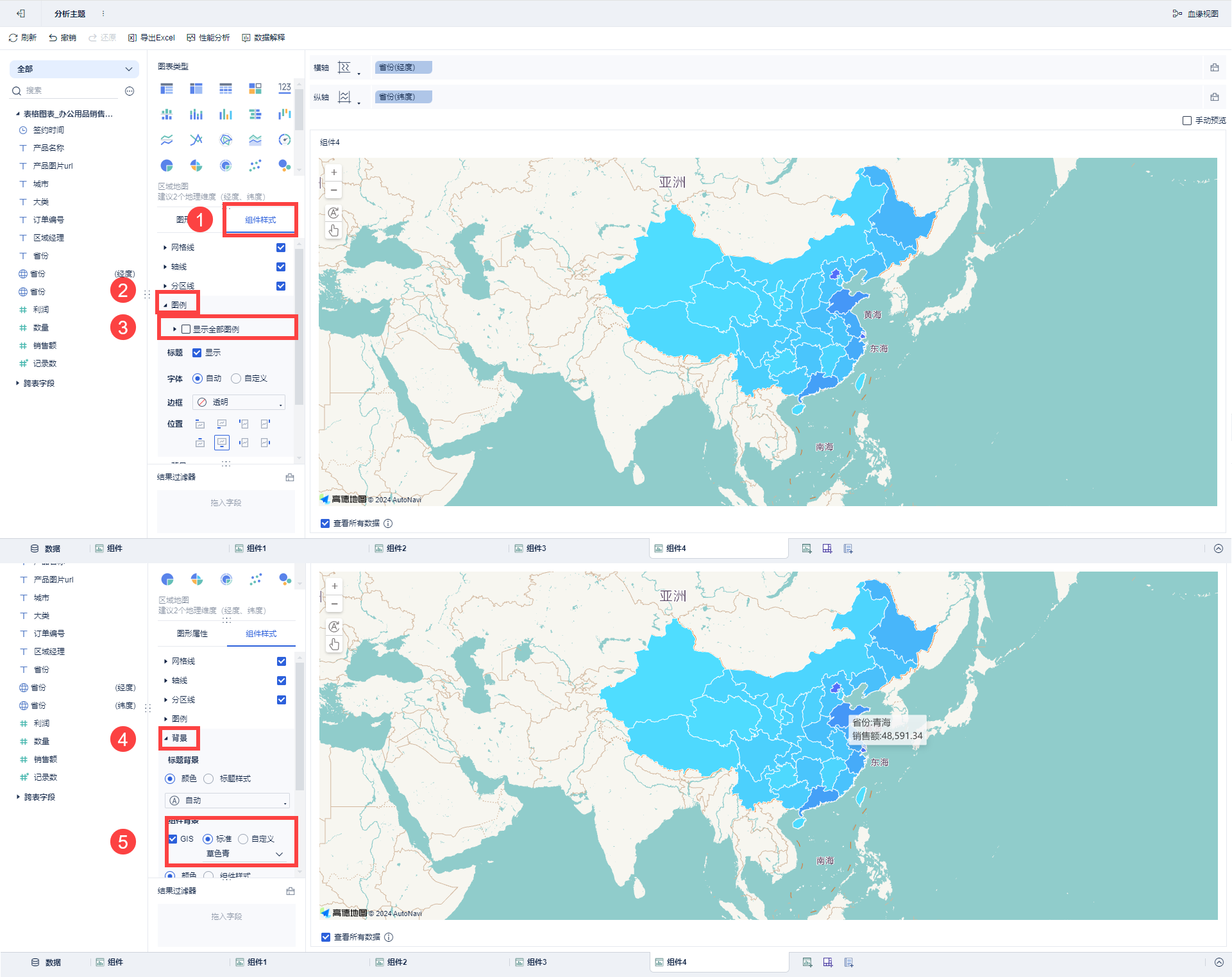

1) На созданной карте можно изменить цвет карты области. Как показано на рисунке ниже:

2) Также в стилях компонента. Украсьте его фоном карты, границами и т. д. Как показано на рисунке ниже:

5. Послешкольные задания

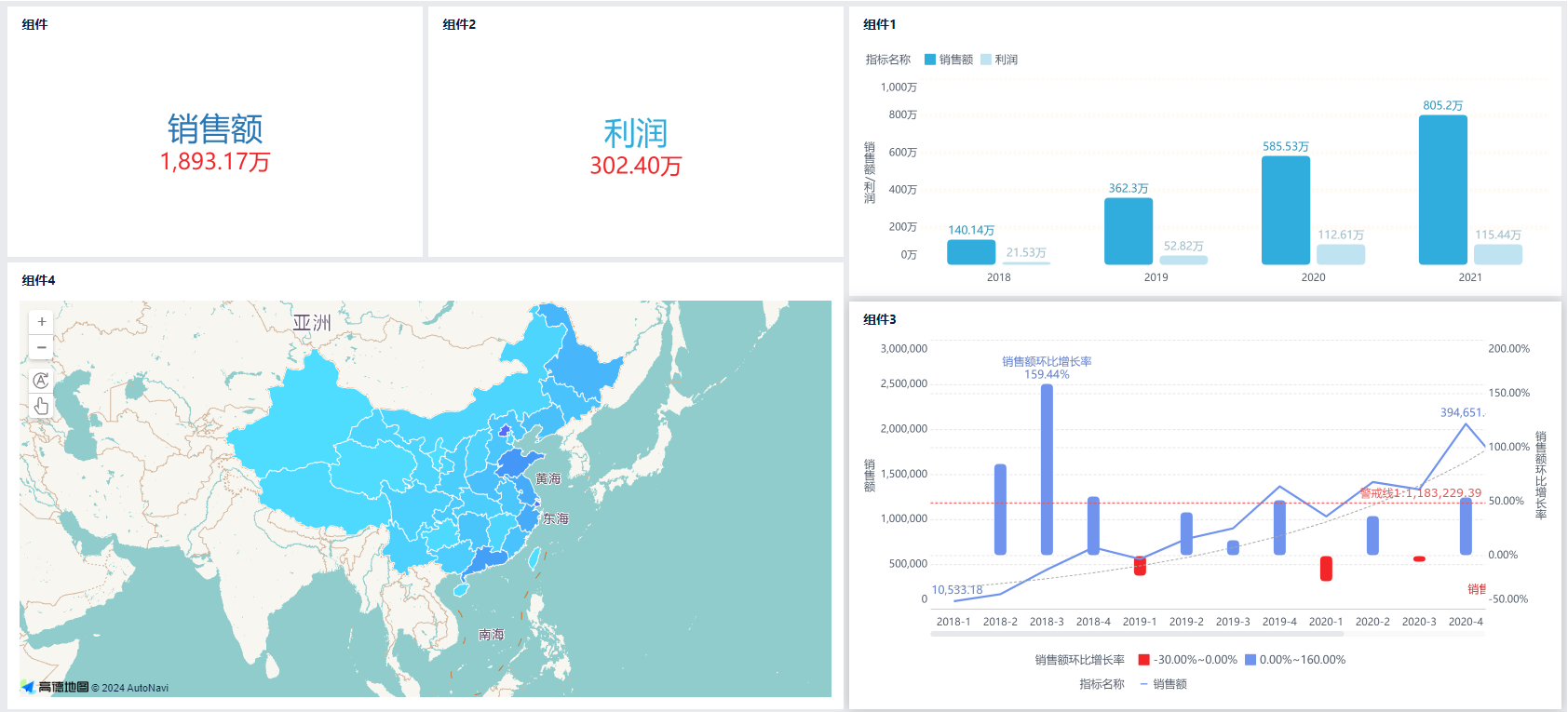

После прочтения этой главы поздравляем! Вы завершили создание диаграммы. Затем попробуйте примерно восстановить приборную панель. Это показано на рисунке ниже:
