Стили графических компонентов

1. Обзор

1.1 Версия

Версия FineBI	Функциональные изменения
6.0	-
6.0.15	1) Новые линии раздела и настройки внутренних полей компонентов;(2) Горизонтальные и вертикальные линии сетки устанавливают вход для изменения, поддерживают ключ для отмены линий сетки

1.2 Сценарии применения

Пользователи могут изменять стиль компонента, настраивая стиль графического компонента и внося в него некоторые улучшения.

1.3 Функциональный профиль

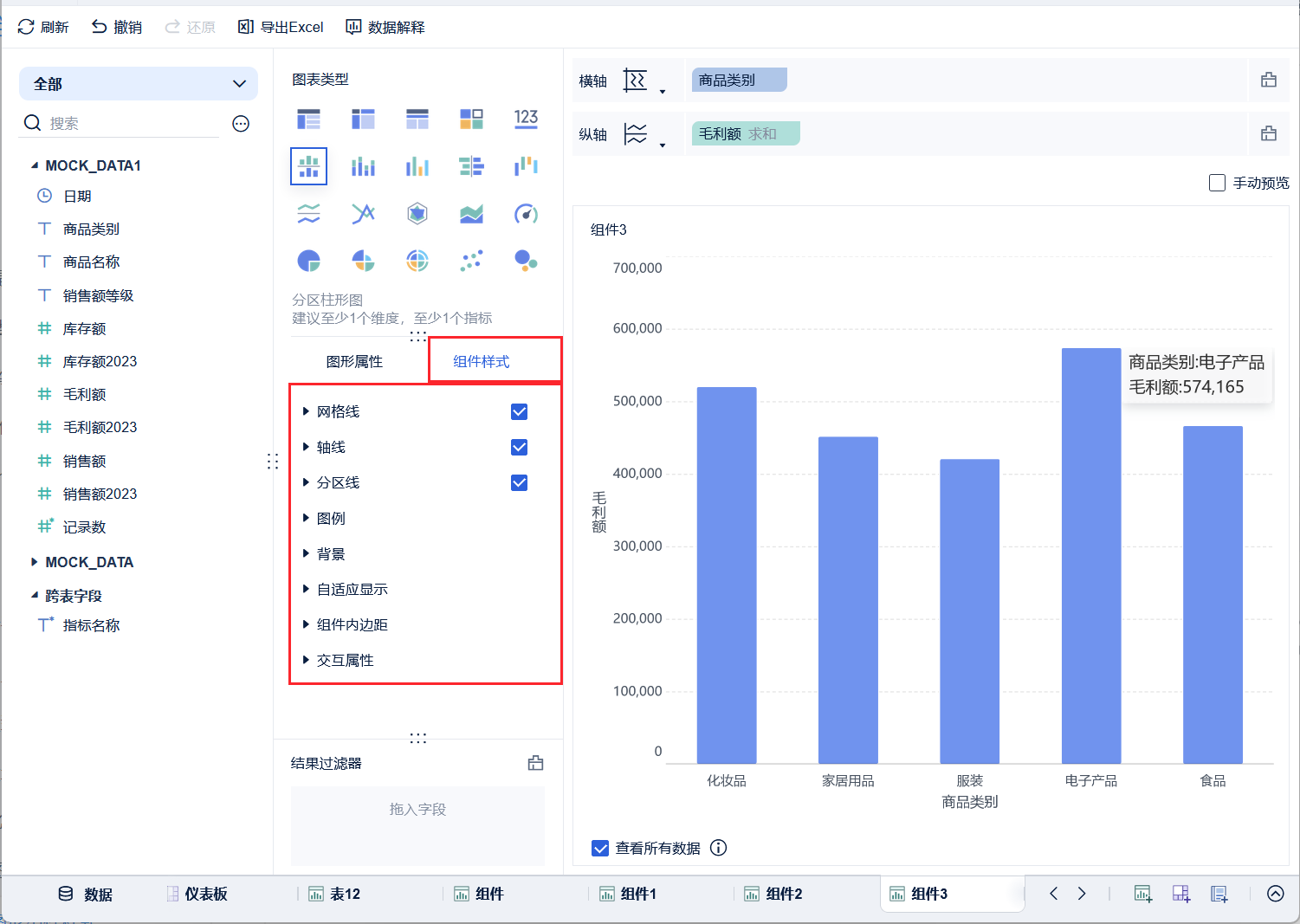

Компонент Graph позволяет задать ось, горизонтальные линии сетки, вертикальные линии сетки, легенду, отображать или нет заголовок, фон, адаптивное отображение и интерактивные свойства для установки стиля, как показано на следующем рисунке:

Примечание: Галочка "Отображать" справа устанавливает, будет ли соответствующий стиль отображаться в компоненте.

2. Сетчатые линии

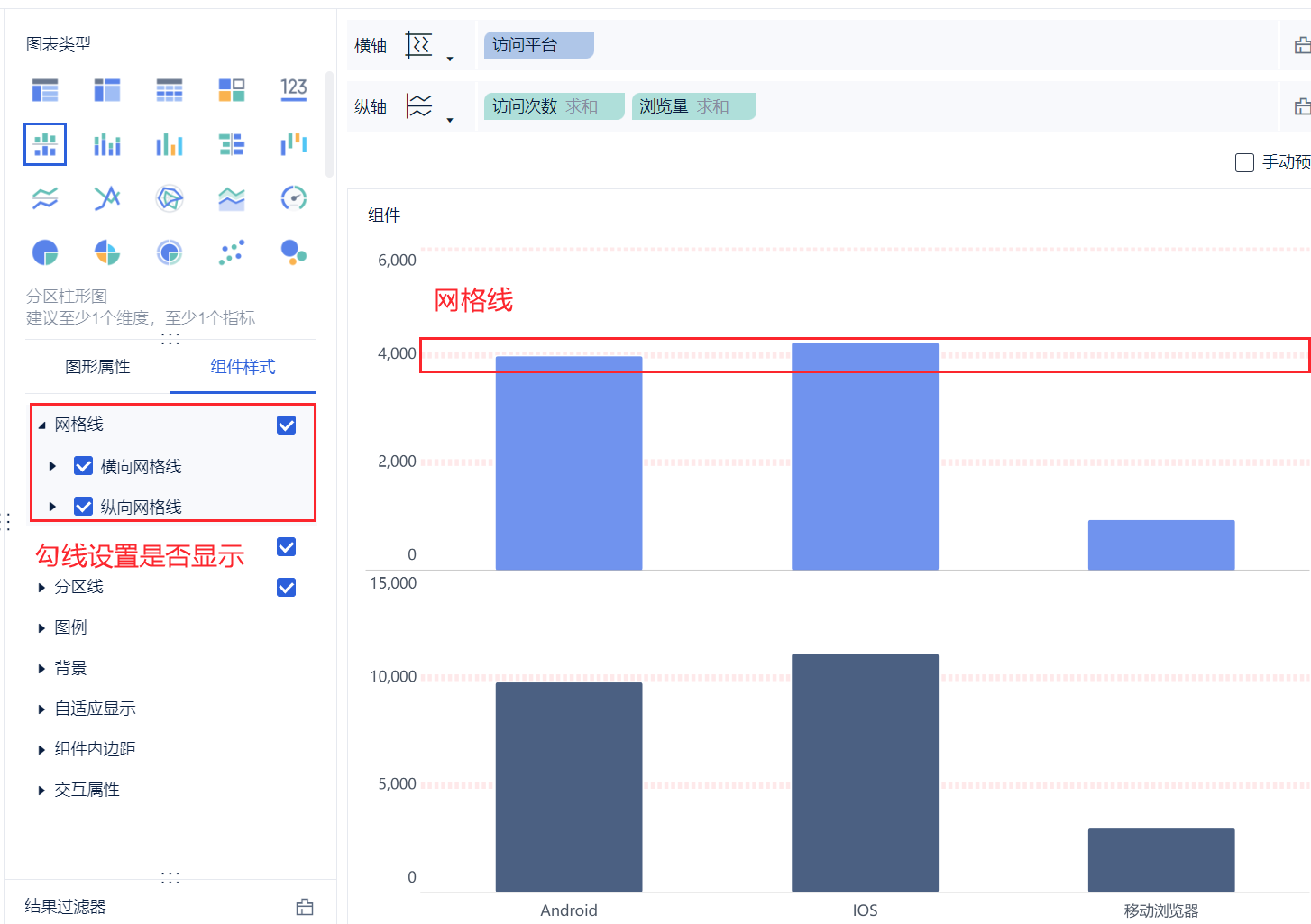

Линии сетки - это вспомогательные линии, которые помогают пользователю легко просматривать данные и являются продолжением масштабных линий на осях. "Сетчатые линии" можно снять и не отображать. Как показано на рисунке ниже:

2.1 Горизонтальные линии сетки

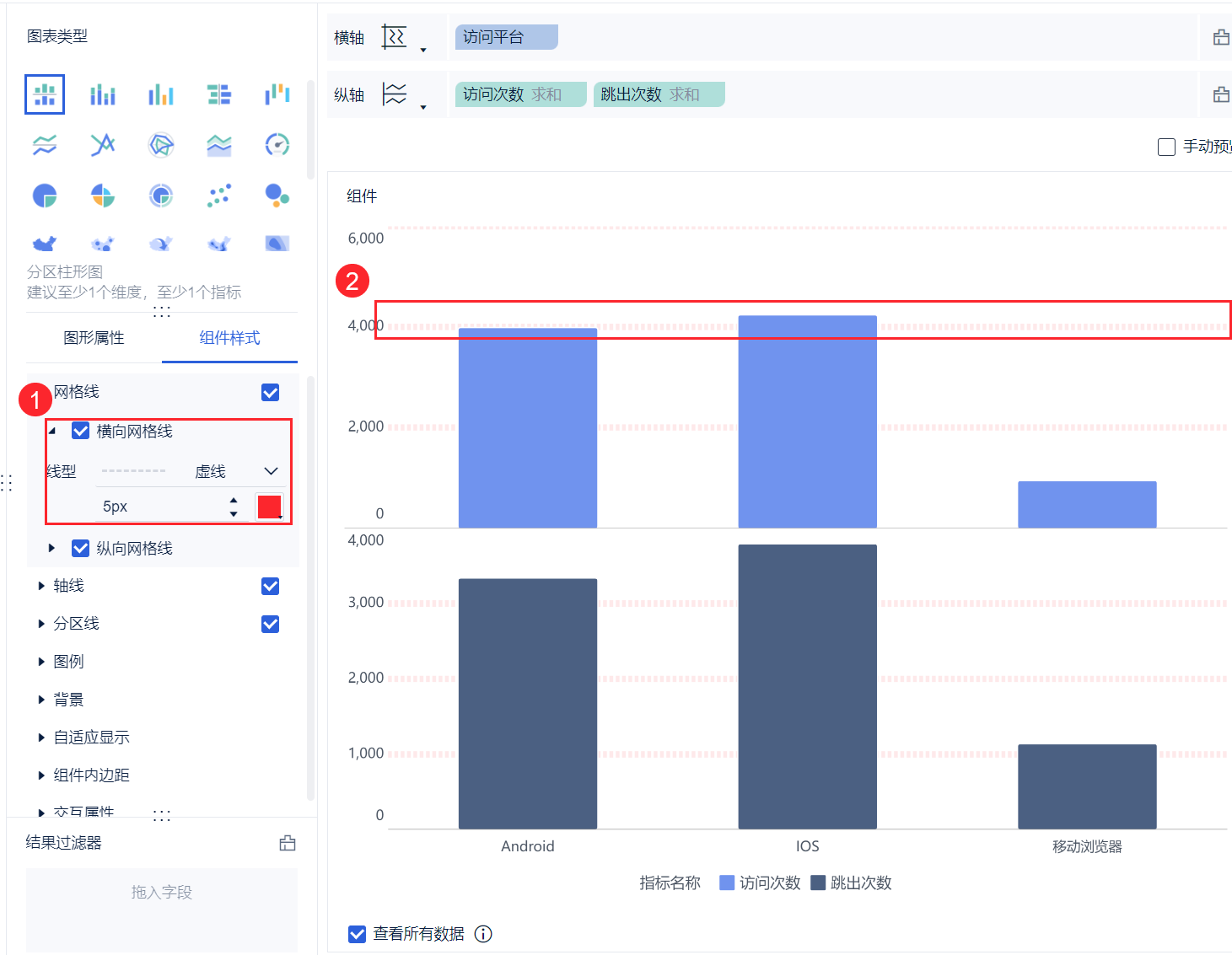

Когда вертикальная ось является индикатором, на графике могут присутствовать горизонтальные линии сетки. Горизонтальные линии сетки можно настроить на отображение или нет, тип линии, ширину линии и цвет, как показано ниже:

Примечание: Снятие флажка "Показать" скрывает горизонтальные линии сетки.

2.2 Вертикальные линии сетки

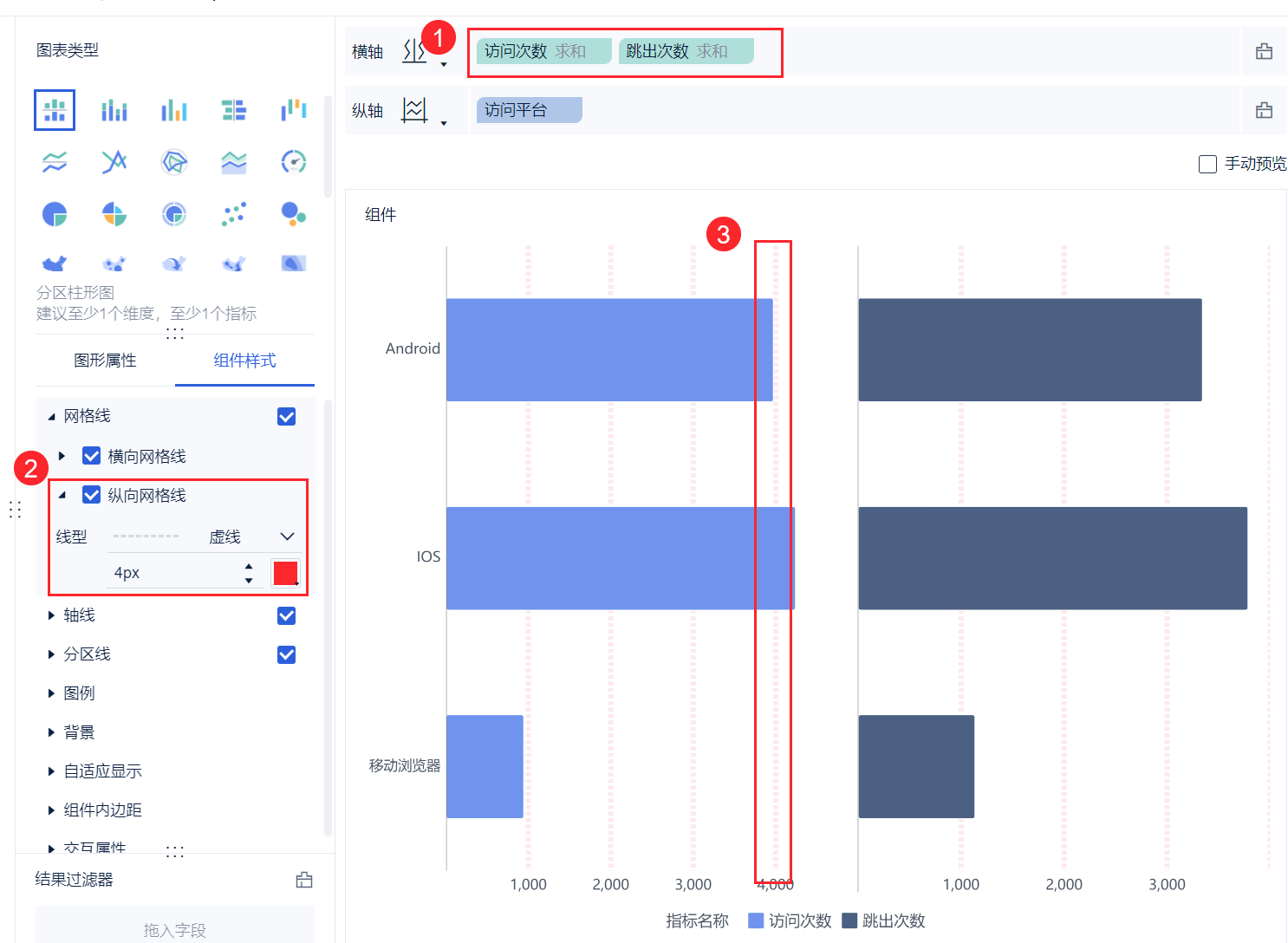

Вертикальные линии сетки похожи на горизонтальные, но вертикальные линии сетки появляются только в том случае, если горизонтальная ось графика представляет собой поле индикатора. Для вертикальных линий также можно задать тип, ширину и цвет линии, как и для горизонтальных. Это показано на следующем рисунке:

Примечание: Снятие флажка "Показать" скрывает вертикальные линии сетки.

3. Осевые линии

Оси относятся к координатным осям.

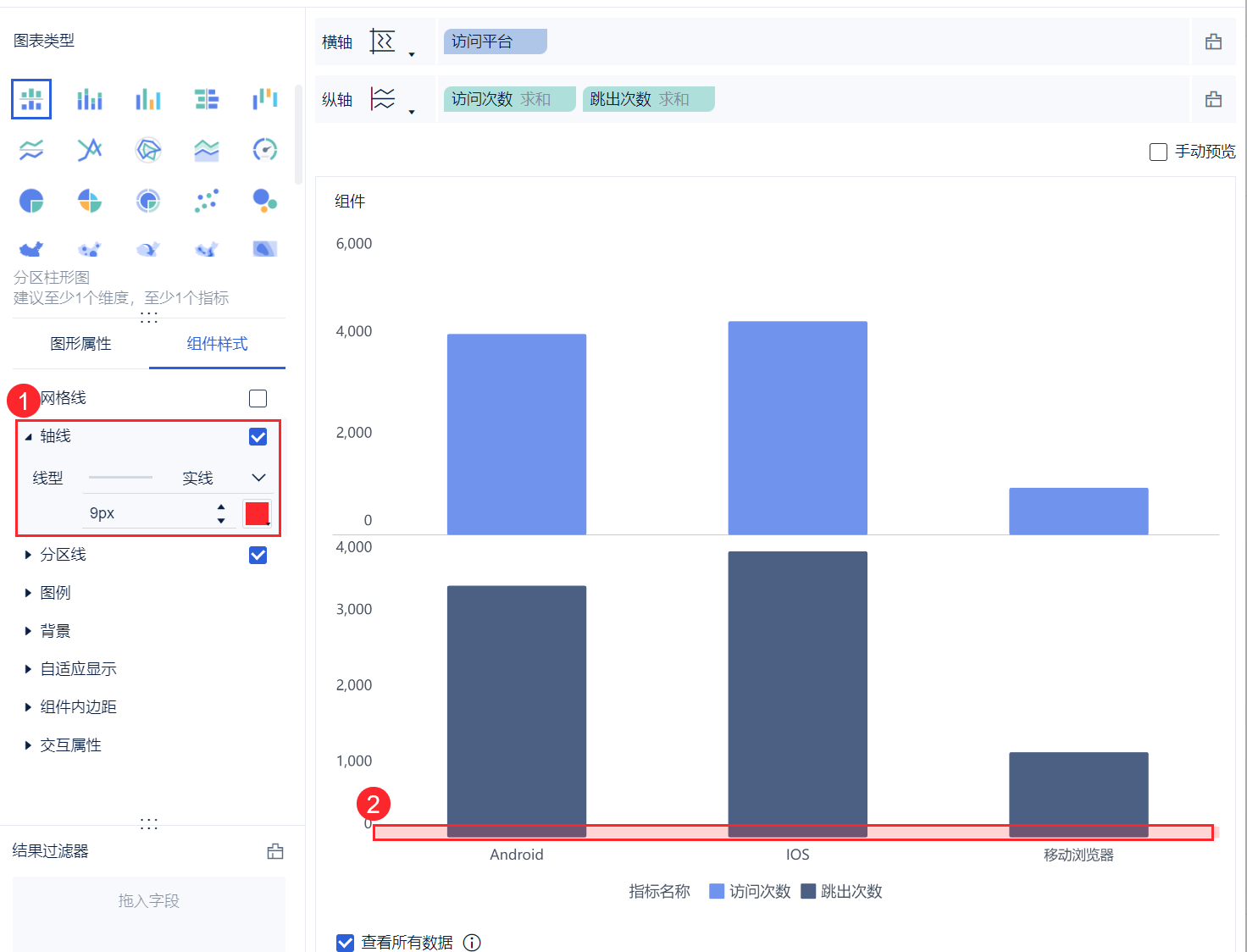

Пользователь может настроить тип осевой линии (пунктирная или сплошная), ширину линии и цвет линии, как показано на рисунке ниже:

Примечание: Снятие флажка "Показать" для оси скрывает ее.

4. Линии зонирования

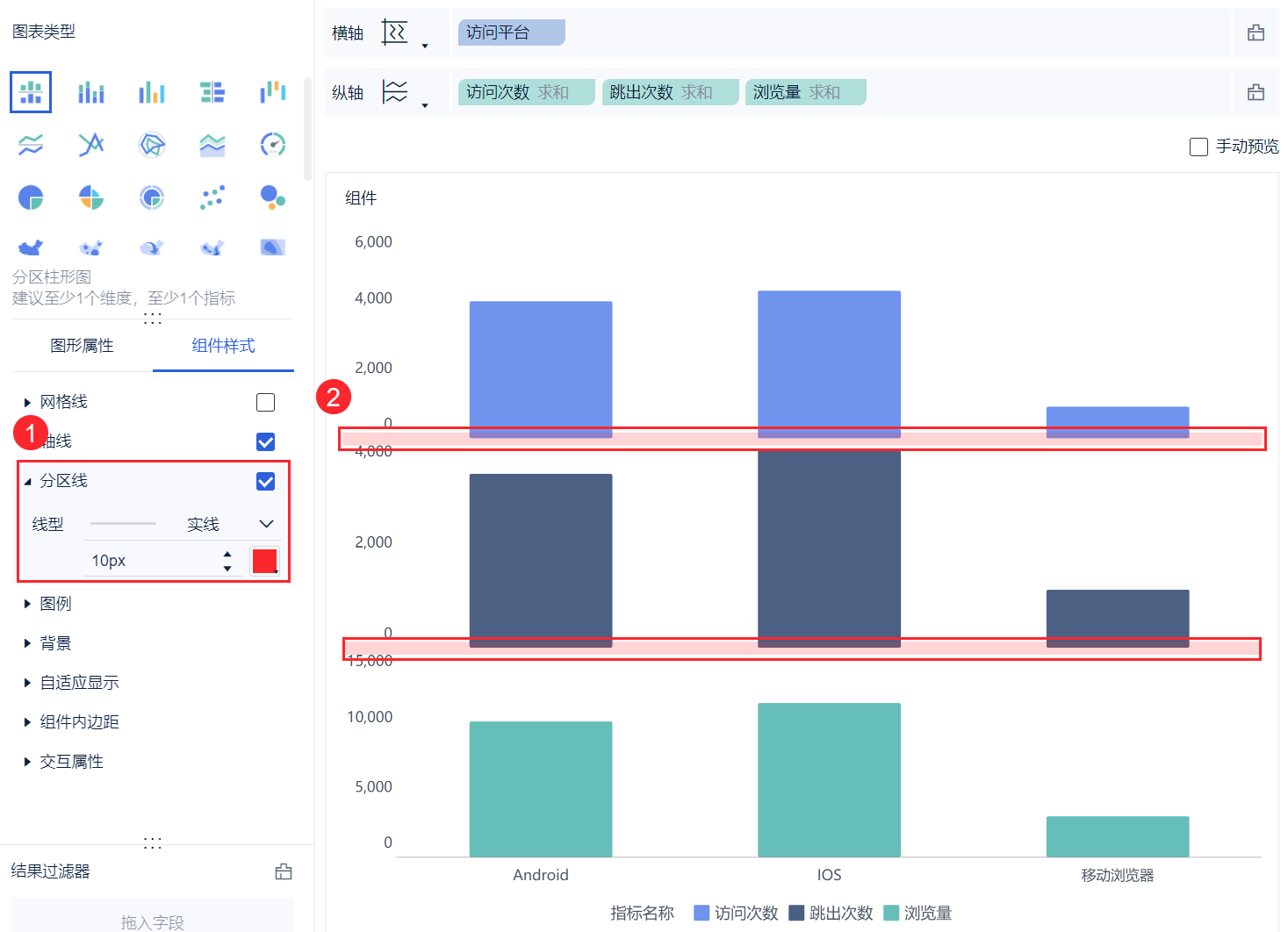

Карта разделов с возможностью установки линий разделов. Пользователь может настроить тип осевой линии (пунктирная или сплошная), ширину линии и цвет линии, как показано ниже:

Примечание: Снятие флажка "Показать" для оси скрывает ее.

5. Легенда

Дополнительную информацию см. в разделе: Легенда диаграммы

Примечание: В версиях 6.0.15 и более поздних легенда по умолчанию отображается ниже.

6. Фон

Пользователи могут заменить "Фон заголовка" и "Фон компонента", а также выбрать "Цвет" (прозрачный - по желанию) или выбрать "Стиль компонента" (пользовательское изображение или встроенный стиль - по желанию).

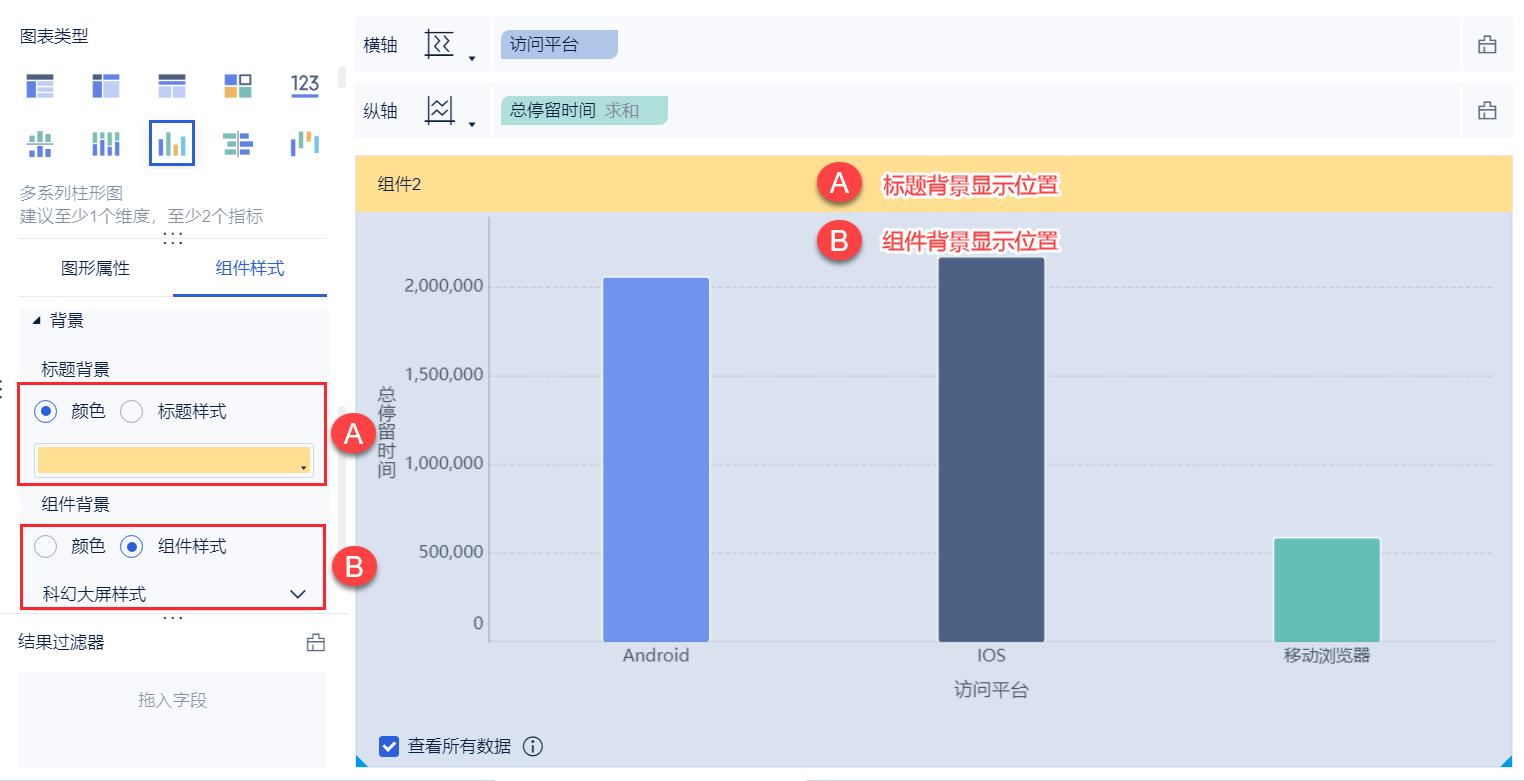

Например, установите желтый цвет заголовка, для фона компонента задайте стиль sci-fi large screen, эффект показан ниже:

Примечание: Размер и пиксели загружаемого фонового изображения не требуются.

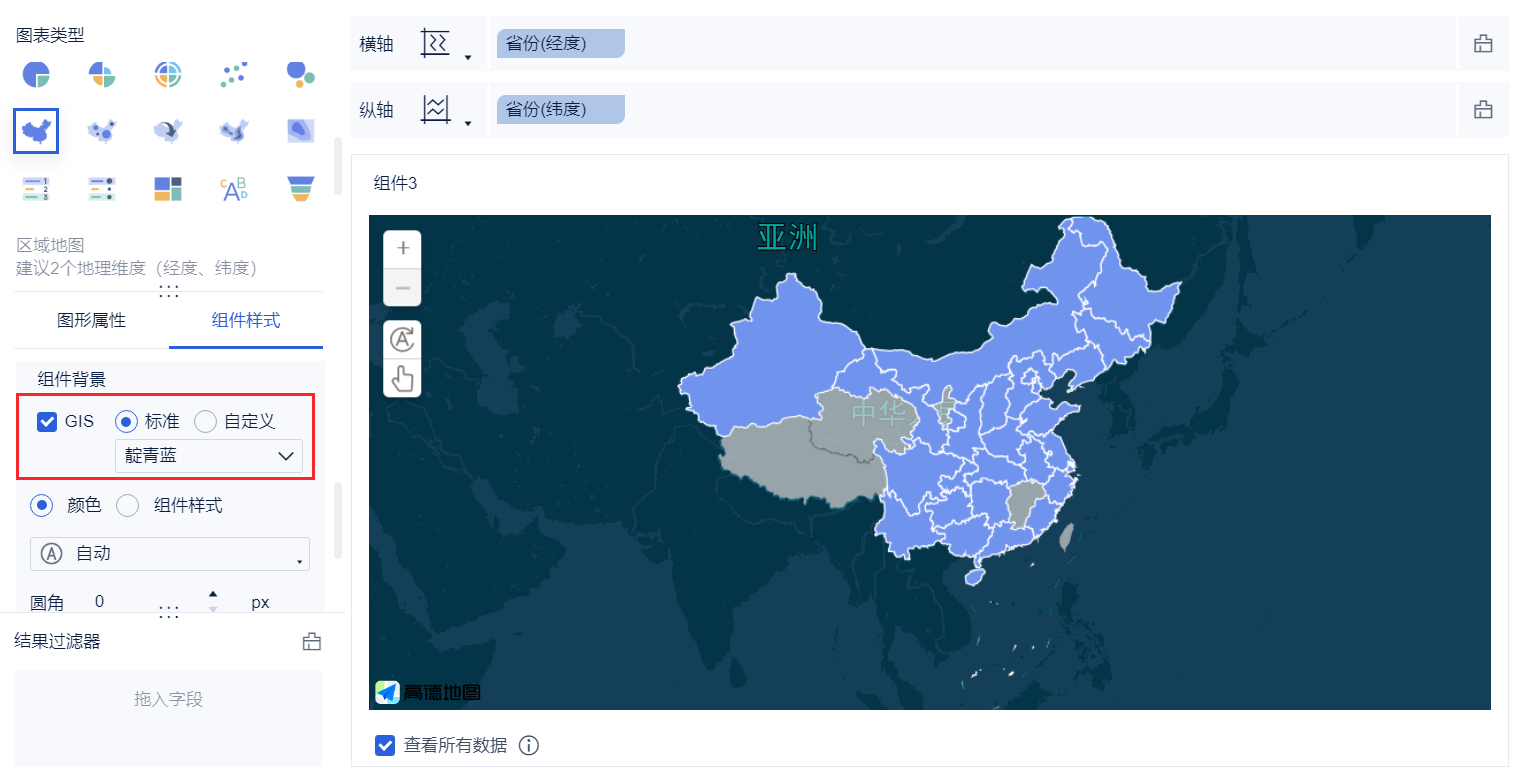

Если компонент является компонентом карты, то "Фон компонента" позволяет не только установить цвет и фон загрузки, но и выбрать, устанавливать или нет фон ГИС (есть 8 встроенных фонов ГИС на выбор), как показано на следующем рисунке:

Примечание: Подробные сведения об истории ГИС см. в документе: " История ГИС".

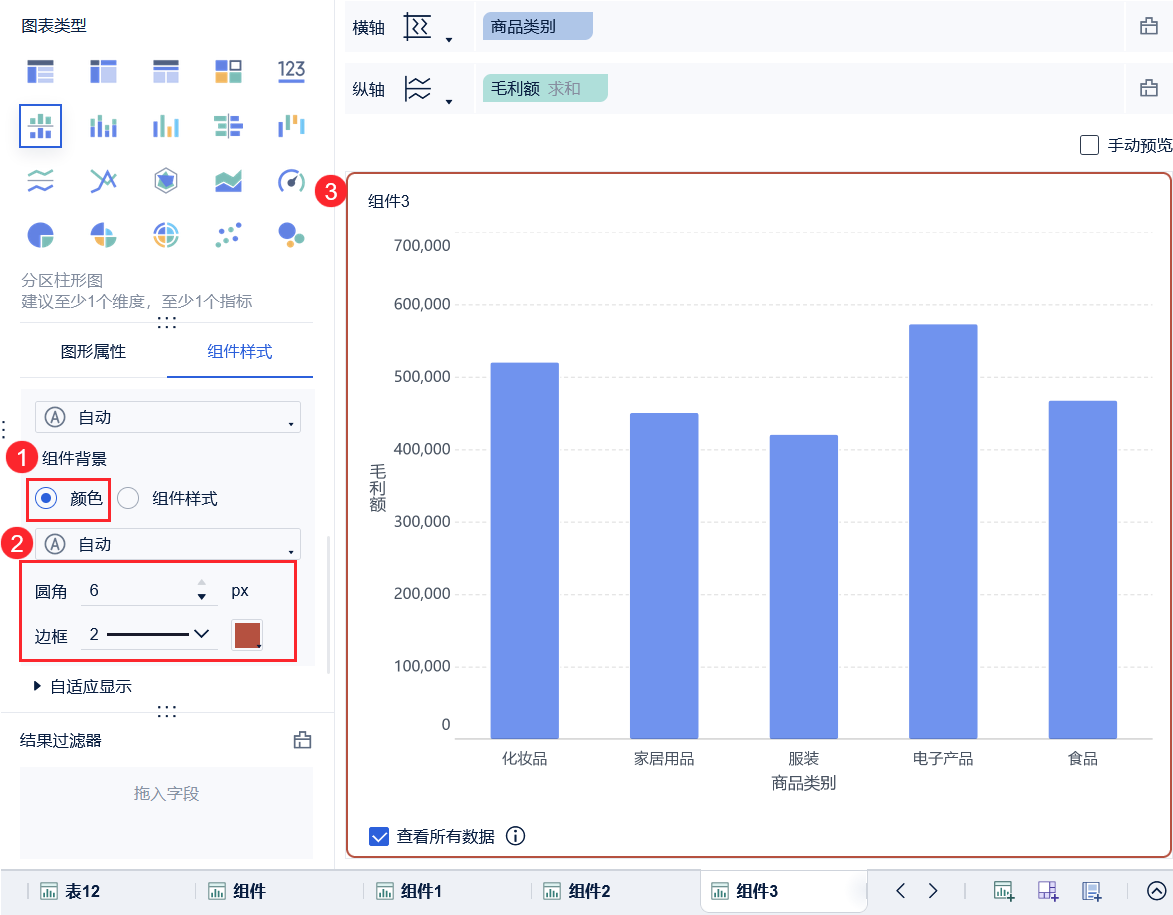

Для фона компонента задается "Цвет", также можно задать границу компонента. Как показано на следующем рисунке:

7. Адаптивный дисплей

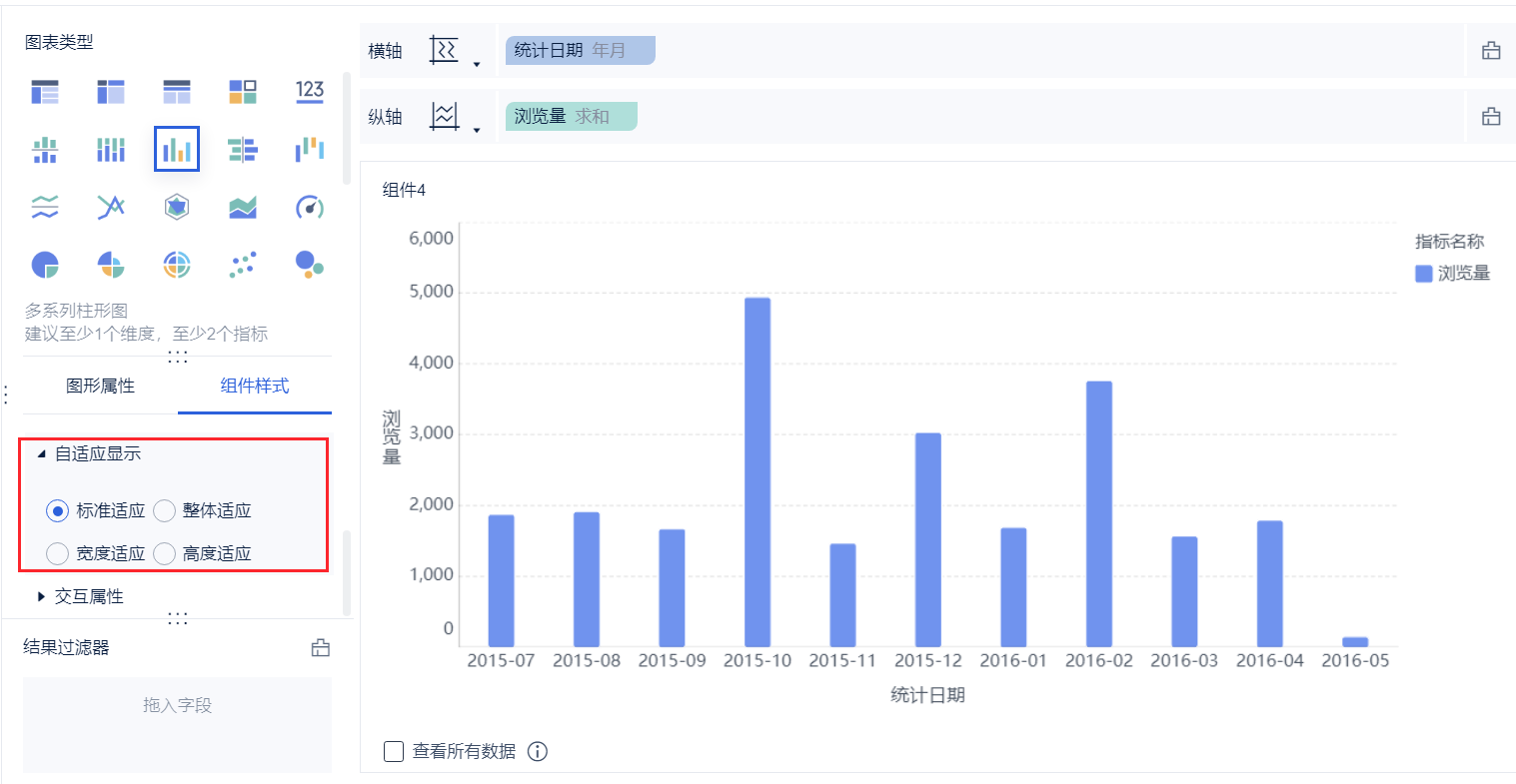

Адаптивное отображение - это место для установки режима адаптации графика в компоненте, который содержит четыре режима адаптации: стандартный адаптивный, общий адаптивный, адаптивный по ширине и адаптивный по высоте, по умолчанию - стандартный адаптивный. По умолчанию используется стандартная адаптация, как показано на следующем рисунке:

Стандартная адаптация: эффект FineBI по умолчанию, установленный на визуально оптимальное соотношение.
Интегральная адаптация: все области графика полностью отображаются на изображении предварительного просмотра, без полос прокрутки по горизонтали и вертикали.
Адаптация по ширине: направление графика по ширине (т.е. альбомное) отображается в области предварительного просмотра графика в полном объеме, а портретное направление имеет наилучшее соотношение, поэтому в портретном направлении могут появляться полосы прокрутки.
Адаптация по высоте: направление графика по высоте (т.е. портретное) полностью отображается в области предварительного просмотра графика, а ландшафтное направление принимает оптимальное соотношение, поэтому в ландшафтном направлении могут появляться полосы прокрутки.

8. внутренние поля компонентов

FineBI 6.0.15 и более поздние версии поддерживают настройку внутренних полей компонентов. Для компонентов, таких как индикаторные карты и другие компоненты с особыми потребностями, можно настроить размер внутренних полей для верхней, нижней, левой и правой сторон компонента по отдельности.

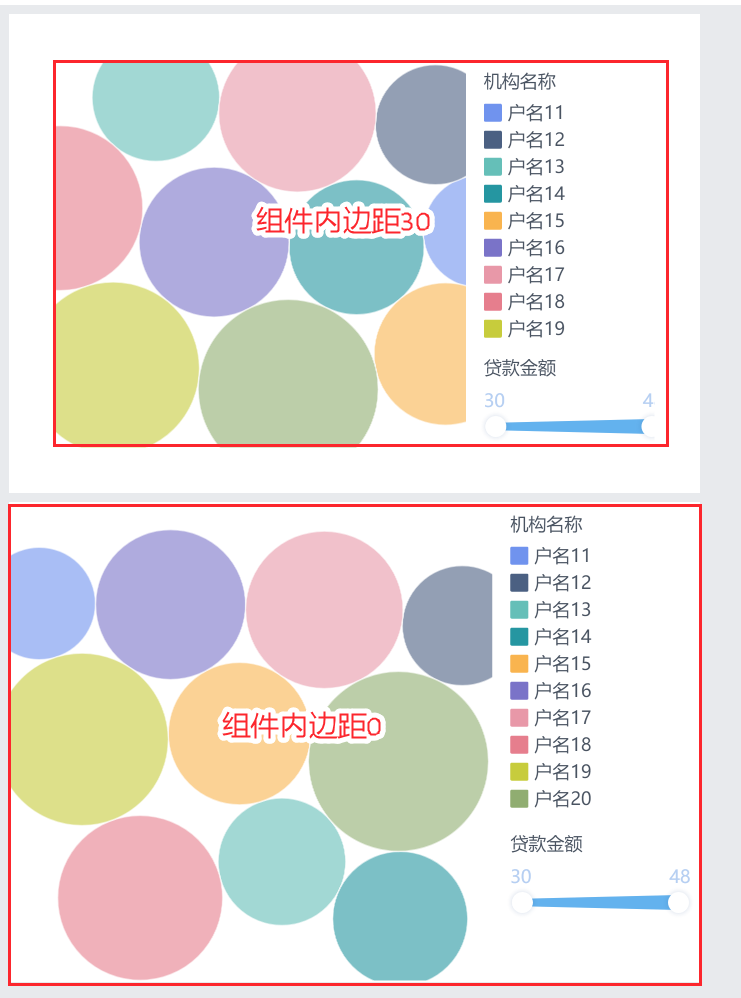

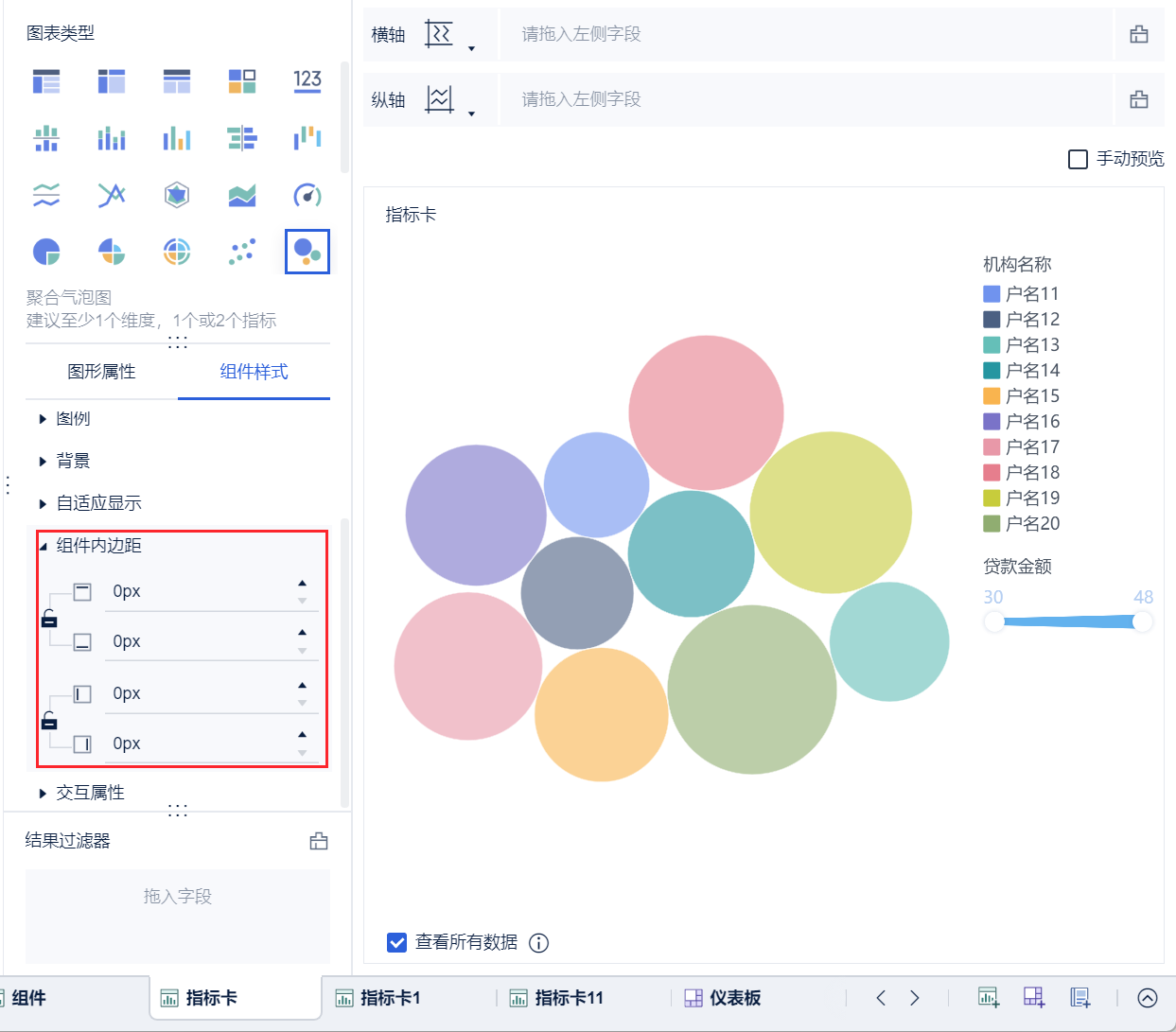

Если внутреннее поле компонента установлено в 0, компонент не имеет внутреннего поля, и эффект показан на следующем рисунке:

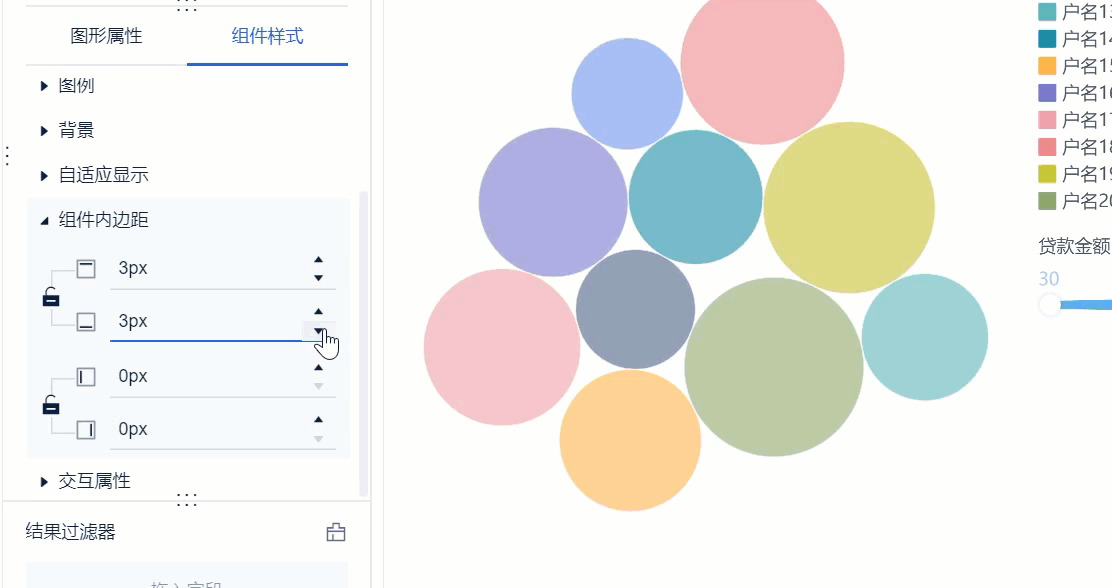

После нажатия на замок вы можете одновременно настроить внутренние поля верхнего и нижнего или левого и правого компонентов. Это показано на рисунке ниже:

9. Интерактивные свойства

Свойство Interaction (Взаимодействие) позволяет установить, проходит ли компонентная связь и переход по условиям фильтра деталей.

Свойства взаимодействия графических компонентов соответствуют свойствам таблиц, смотрите: Свойства взаимодействия
