Самоциклирующиеся колонки (иерархические в соответствии с колонкой) ​

1. Обзор ​

[helpvideo]5677[/helpvideo]### 1.1 Версия

Версия FineBIФункциональные изменения
6.0-

1.2 Сценарии применения ​

Когда серия иерархических данных имеет свой собственный регулярный идентификационный номер, пользователи могут использовать самореферентные столбцы для построения иерархических связей.

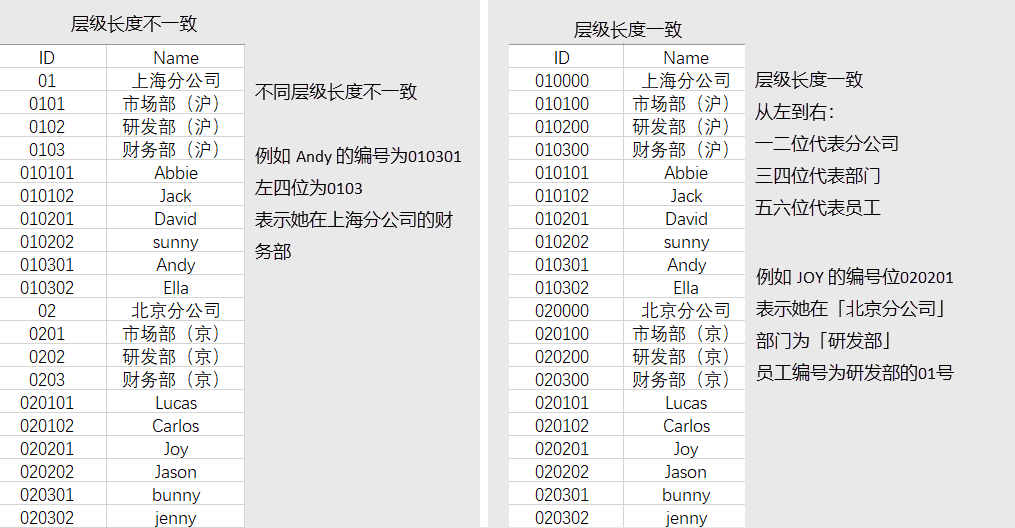

Например, в головном офисе есть таблица, в которой хранятся идентификационные номера филиалов, отделов и сотрудников, и эти идентификаторы имеют следующую специфическую структуру, как показано на следующем рисунке:

  • В идентификационном номере можно найти родительский идентификатор. Например, номер сотрудника JOY содержит номер компании и отдела.
  • Номера ID разных уровней имеют разные цифры; номера ID одного уровня имеют одинаковое количество цифр

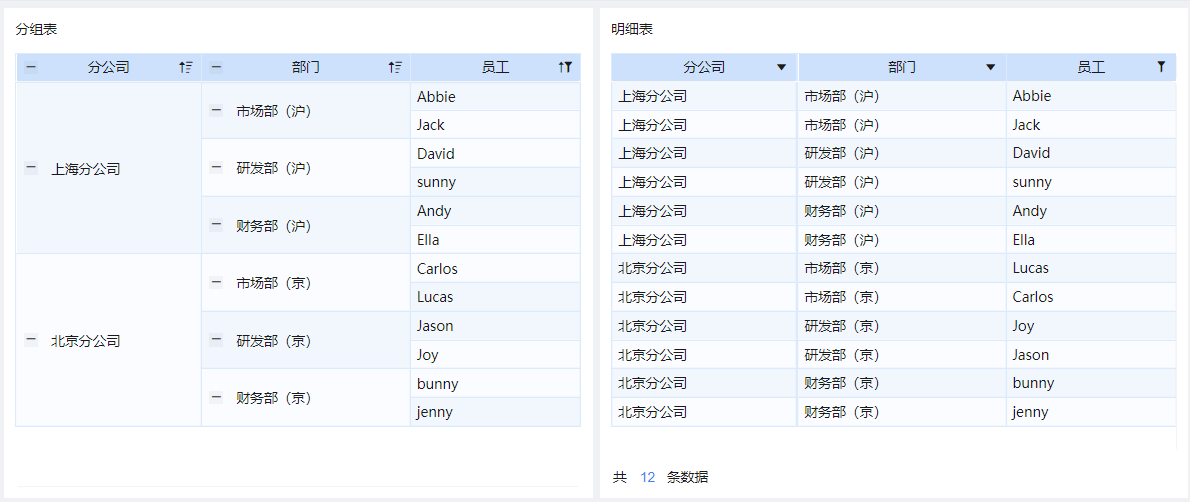

Вы можете построить таблицу иерархических отношений на основе их идентификационных номеров, чтобы создать "Таблицу группировки и таблицу деталей", как показано на следующем рисунке:


1.3 Область применения ​

  • В базовой таблице есть функция самозацикливания столбцов, которая недоступна для наборов данных Self-service.
  • Функция самозацикливающегося столбца не поддерживается для таблиц с напрямую связанными атрибутами.

2. несоответствие длины ярусов ​

2.1 Подготовка данных ​

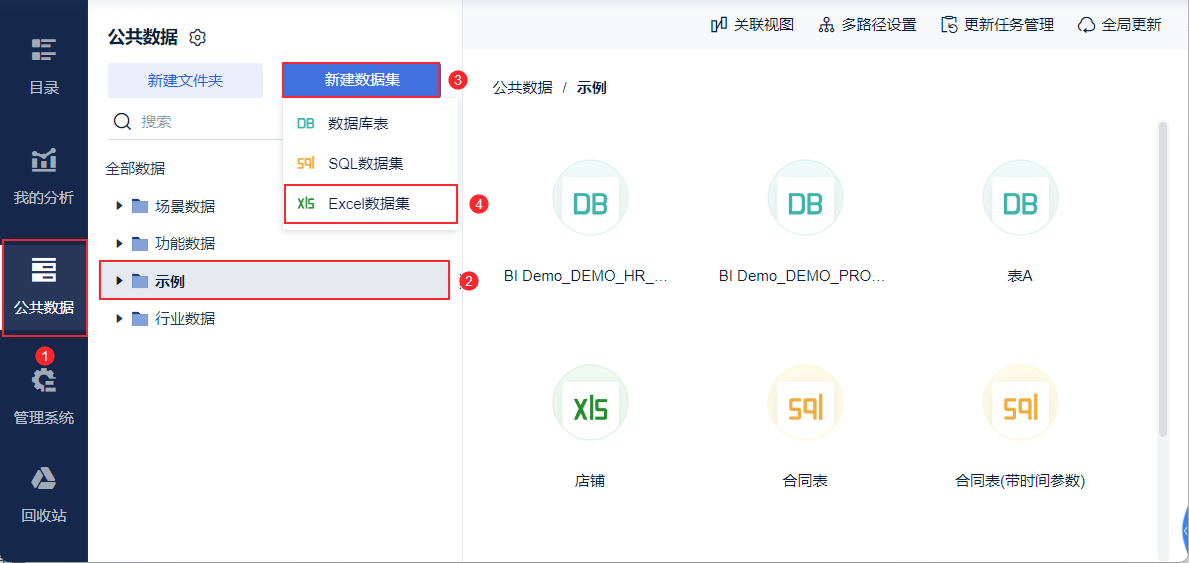

1) Загрузите пример данных: department1.xlsx, выберите папку и загрузите пример данных в папку public data, как показано ниже:

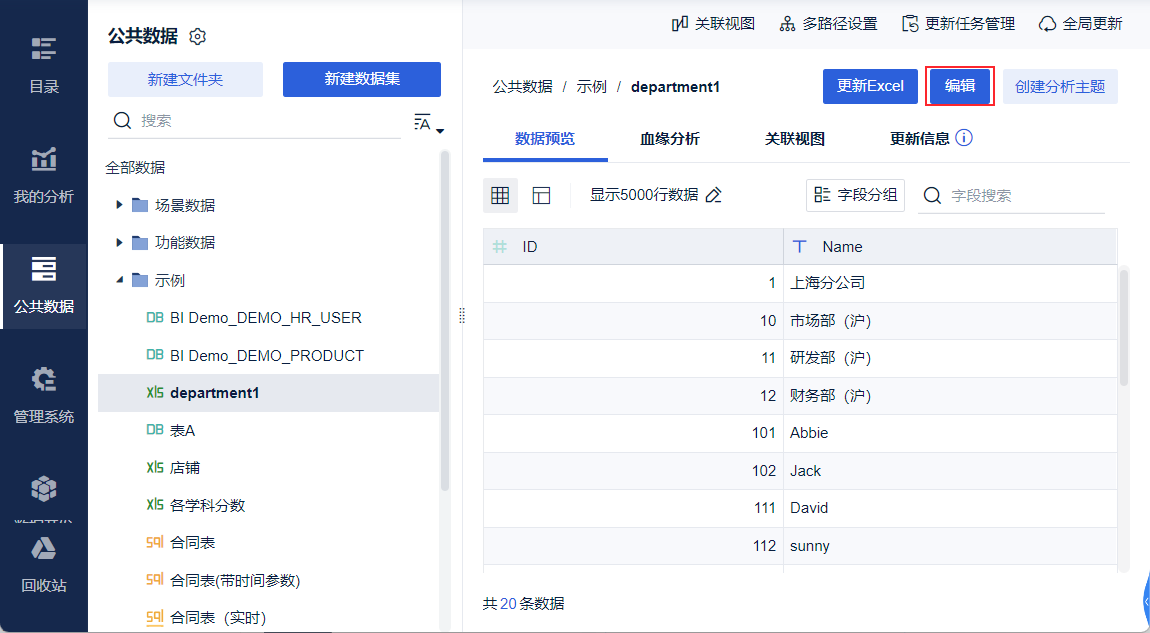

2) Отредактируйте таблицу, как показано ниже:

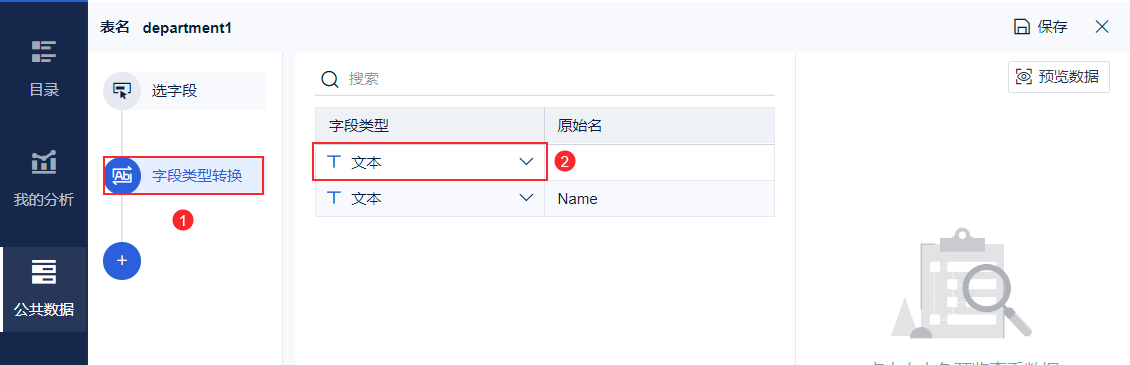

3) Столбец ключевого поля "ID", разграничивающий иерархические отношения, должен быть уверен, что тип его поля - "Текст". Если это не так, необходимо выполнить преобразование типа поля, как показано на следующем рисунке:


2.2 Построение иерархических отношений ​

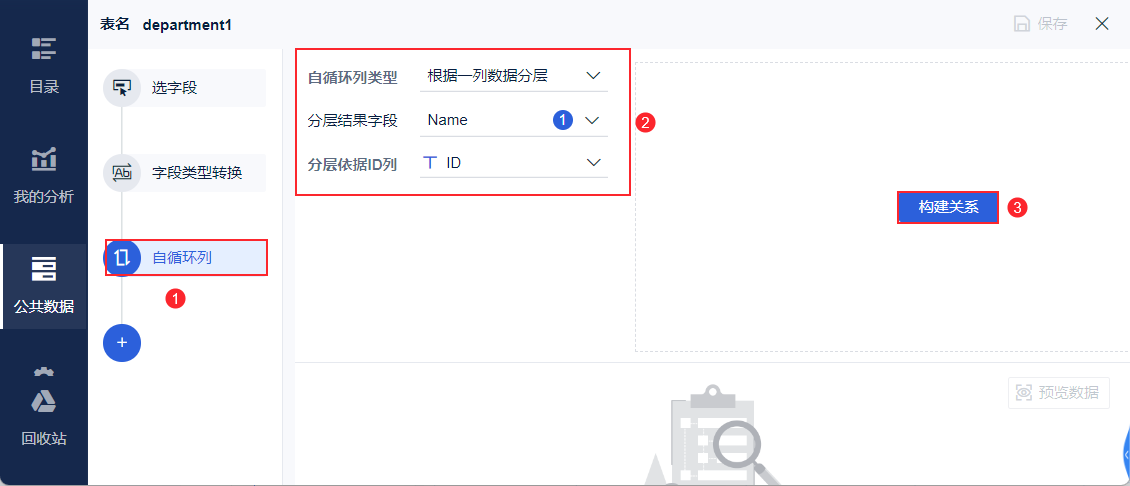

1) Добавьте "самозацикливающийся столбец", установите иерархическую зависимость как "ID", а иерархическое поле результата как "имя", и нажмите "Построить иерархические связи", как показано на следующем рисунке:

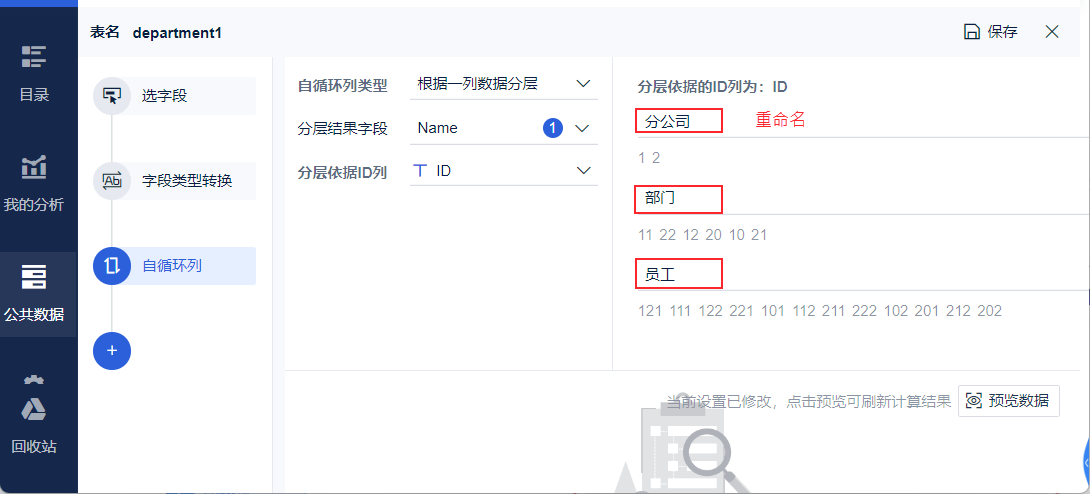

(2) Столбец "ID" имеет три длины, поэтому система автоматически делит его на три уровня в соответствии с длиной и меняет названия уровней на "Branch, Department и Employee" соответственно, как показано на следующем рисунке:


3) Сохраните и выйдите из экрана редактирования.

Пользователи могут просмотреть таблицу после самозацикливания столбцов в разделе "Предварительный просмотр данных".

На этом этапе можно использовать иерархические поля, созданные самозацикливающимися столбцами, для создания наборов данных Self-service, новых панелей, что будет описано в следующем примере с использованием компонента подробной таблицы.

2.3 Производство компонентов ​

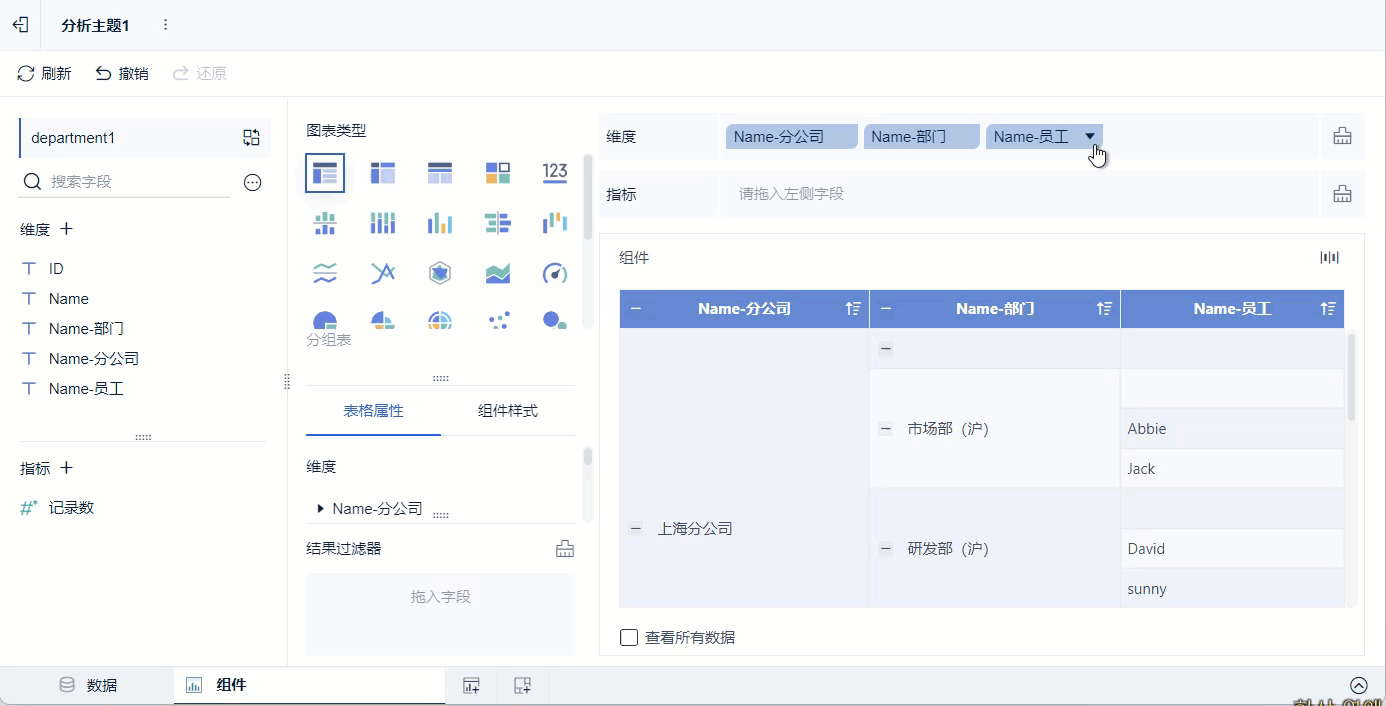

При использовании этой таблицы для создания группировочной таблицы лучше всего отсеять нулевые значения на самом нижнем уровне, так их будет легче просматривать. Это показано на рисунке ниже:


3. Постоянство длины на разных уровнях ​

3.1 Операционные шаги ​

1) Загрузите пример данных: department3.xlsx и выполните подготовку данных в соответствии с разделом 2.1.

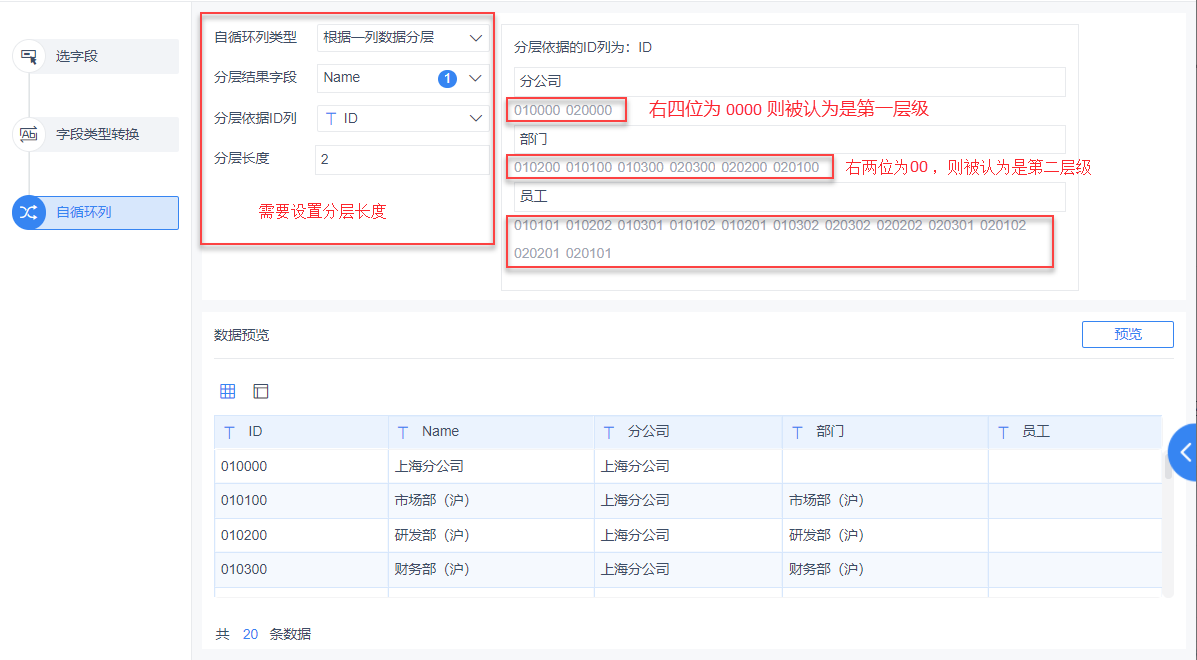

2) Создайте самозацикливающийся столбец, когда длина иерархии столбцов "ID" одинакова, вам нужно установить иерархическую длину. Если иерархическая длина равна 2, то поле ID длиной 6 будет разделено на три иерархических уровня, нажмите "Сохранить".


3) Шаги по созданию компонента описаны в разделе 2.3 данного документа.

3.2 Эффекты просмотра ​

См. раздел 1.2 данного документа.
