Диаграмма области - Линейная диаграмма ​

1. Обзор ​

[helpvideo]6569[/helpvideo]### 1.1 Версия

Версия FineBIФункциональные изменения
6.0-

1.2 Сценарии применения ​

Диаграммы площадей и линий - относительно распространенные графики, и их сочетание позволяет подчеркнуть совокупный эффект и тенденцию изменения объема данных с помощью диаграмм площадей , а также проследить тенденцию изменения данных с помощью диаграмм линий.

Например, легко определить, является ли потребление затрат ненормальным или нет, отобразив сравнение плановых и фактических затрат на производство с помощью диаграммы "площадь - линейный график", как показано на следующем рисунке:

1.3 Идеи для реализации ​

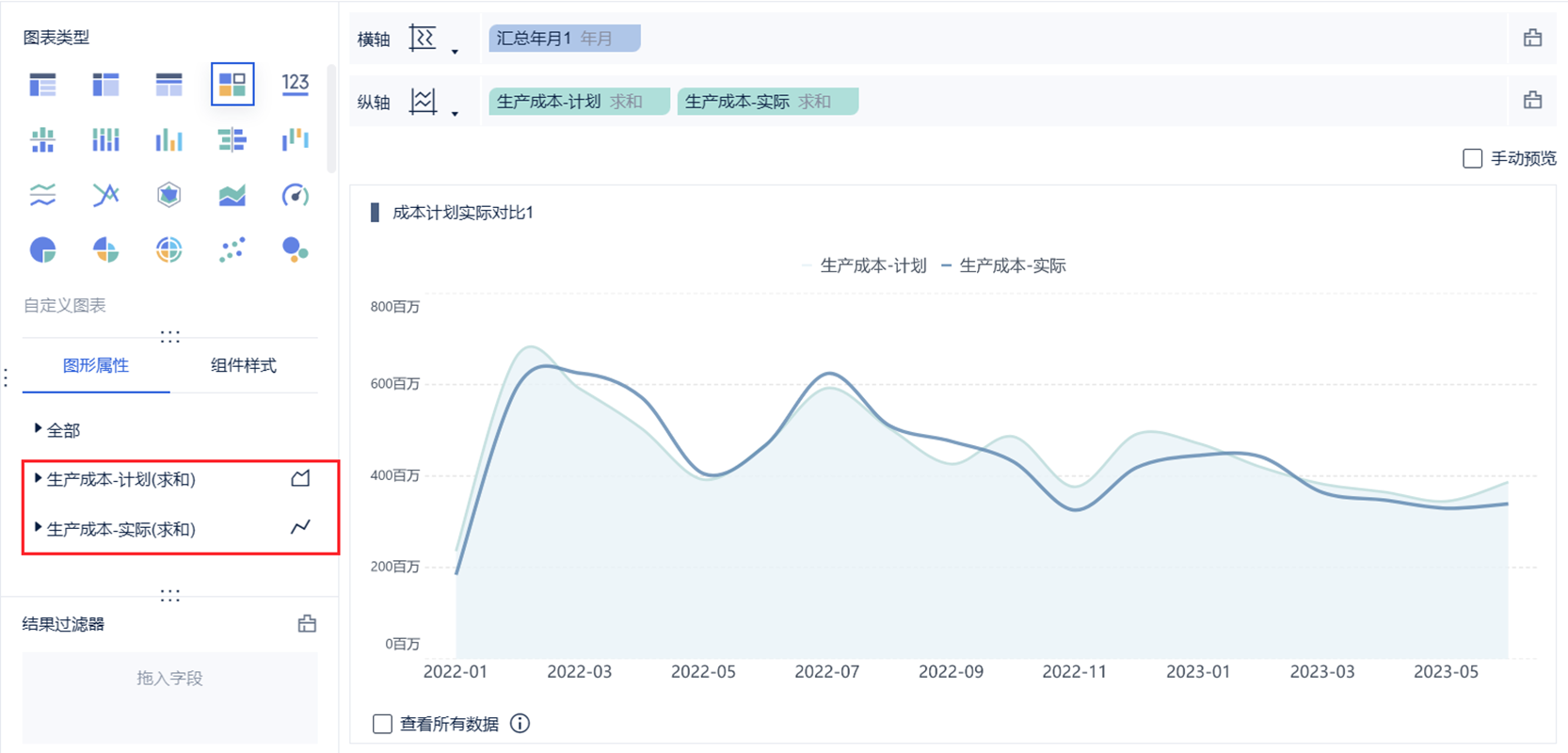

При использовании пользовательского графика, когда несколько полей индикатора перетаскиваются на вертикальную ось, график для каждого индикатора можно настроить индивидуально, при этом одно поле индикатора будет настроено как график области, а другое - как линейный график, как показано на следующем рисунке:

Примечание 1: Графические атрибуты, установленные в поле "Все", действуют для всех показателей, а графические атрибуты, установленные в отдельных показателях, действуют только для данного показателя.

Примечание 2: Более подробную информацию о настройке свойств графики см. в разделе: Свойства графики.


1.4 Основные требования ​

Эффекты диаграммРазмерные поляПоля индикаторов
Диаграмма области - Линейная диаграмма12

1.5 Графические особенности ​

1) Преимущества

  • Информативность: данные по различным показателям могут быть представлены в централизованном виде, предоставляя лицам, принимающим решения, больше информации.
  • Экономия места: сэкономьте место на макете отчета и оставьте больше места для других данных.

2) Недостатки

  • Переполненные данные: слишком большое количество индикаторов на комбинированном графике может сделать его слишком переполненным.
  • Избыточность информации: большое количество одновременно используемых показателей может помешать директивным органам уловить основную суть данных.

2. Операционные шаги ​

2.1 Подготовка данных ​

1) Пользователь входит в систему FineBI, нажимает "Мои анализы", выбирает папку и нажимает "Новая Analysis Subject", как показано на следующем рисунке:

2) Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Образец данных: таблица производственных затрат.xlsx

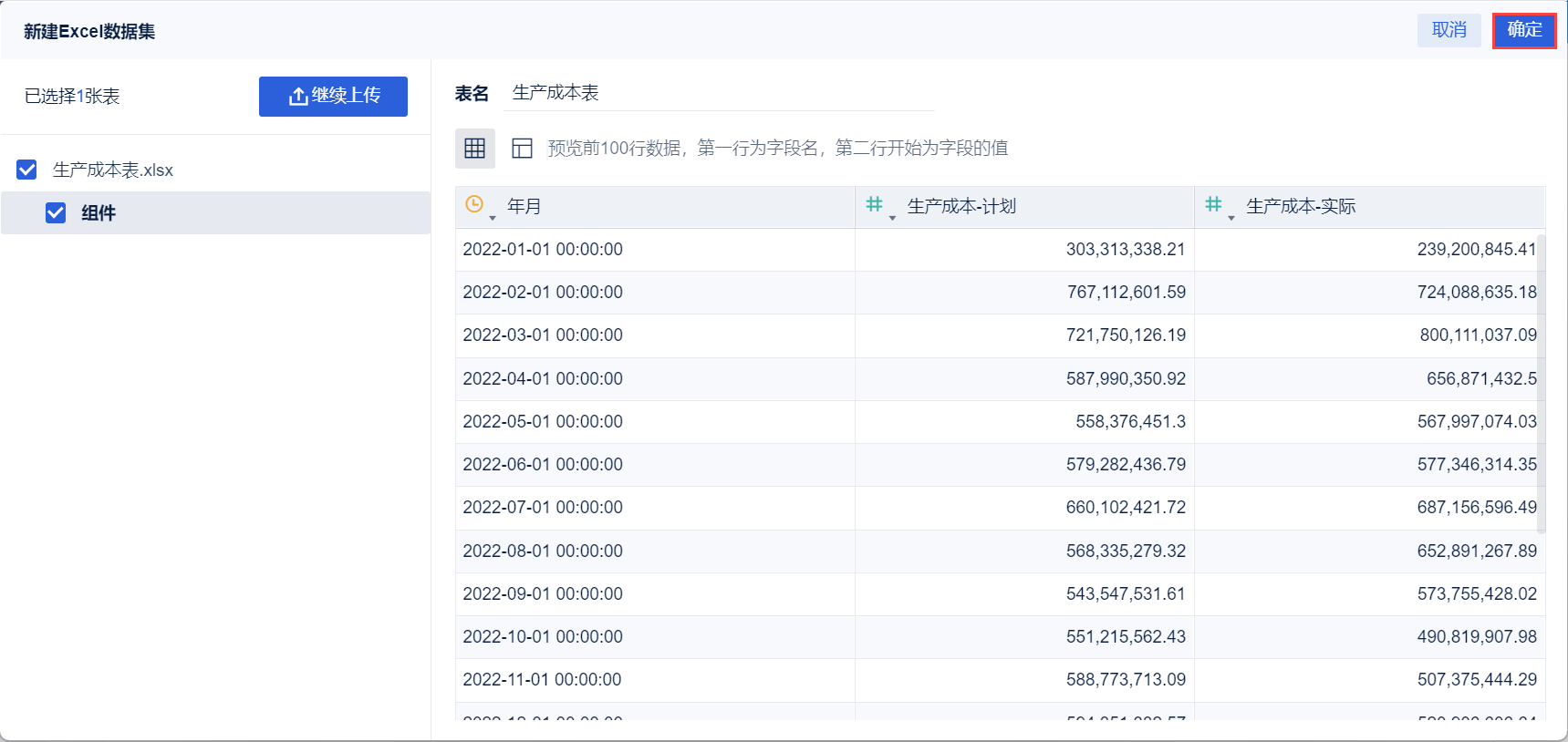

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

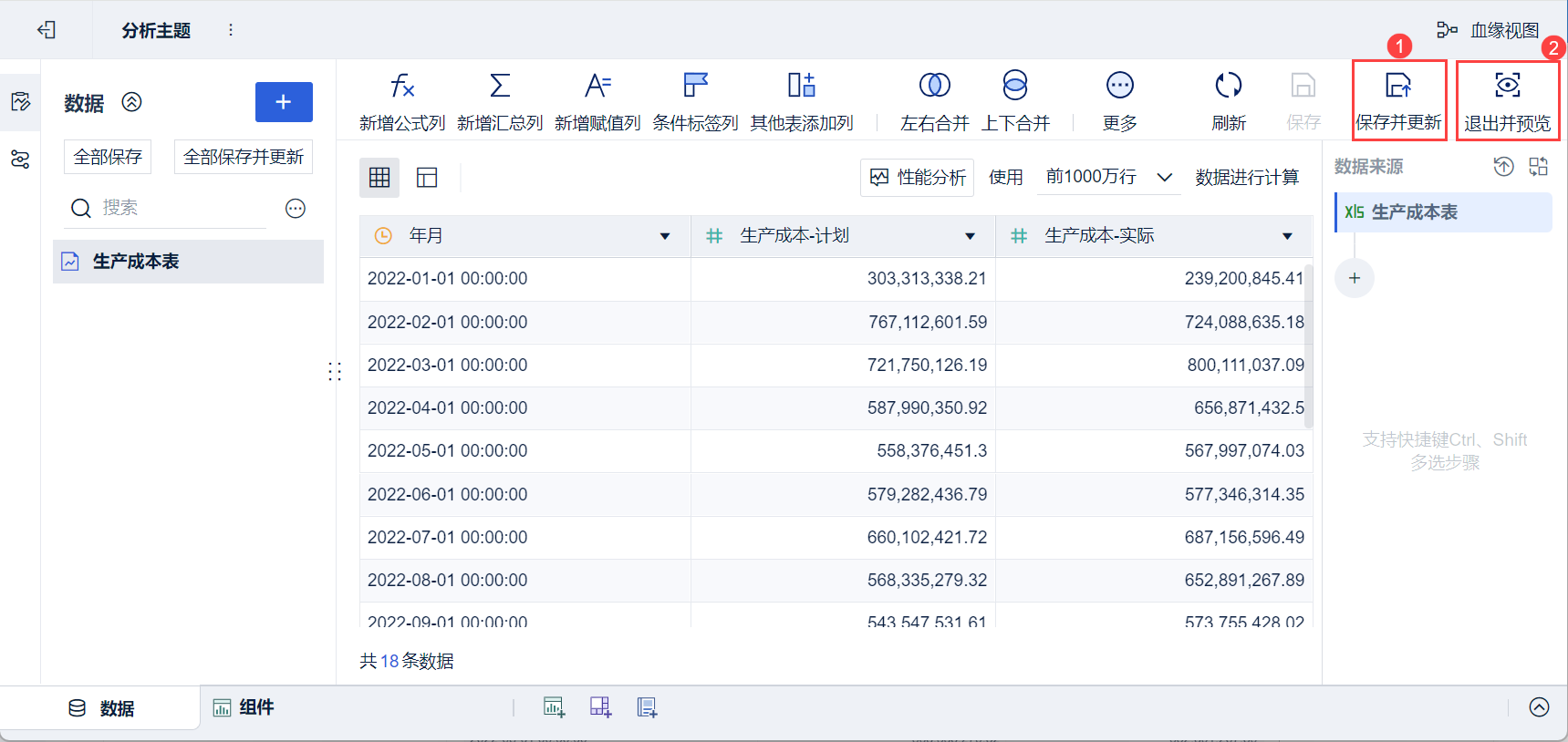

4)Нажмите "Сохранить и обновить" и "Выход и предварительный просмотр", данные будут успешно подготовлены, как показано ниже:

2.2 Создание компонентов ​

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

2) В разделе "Тип диаграммы" нажмите, чтобы выбрать "Пользовательская диаграмма".

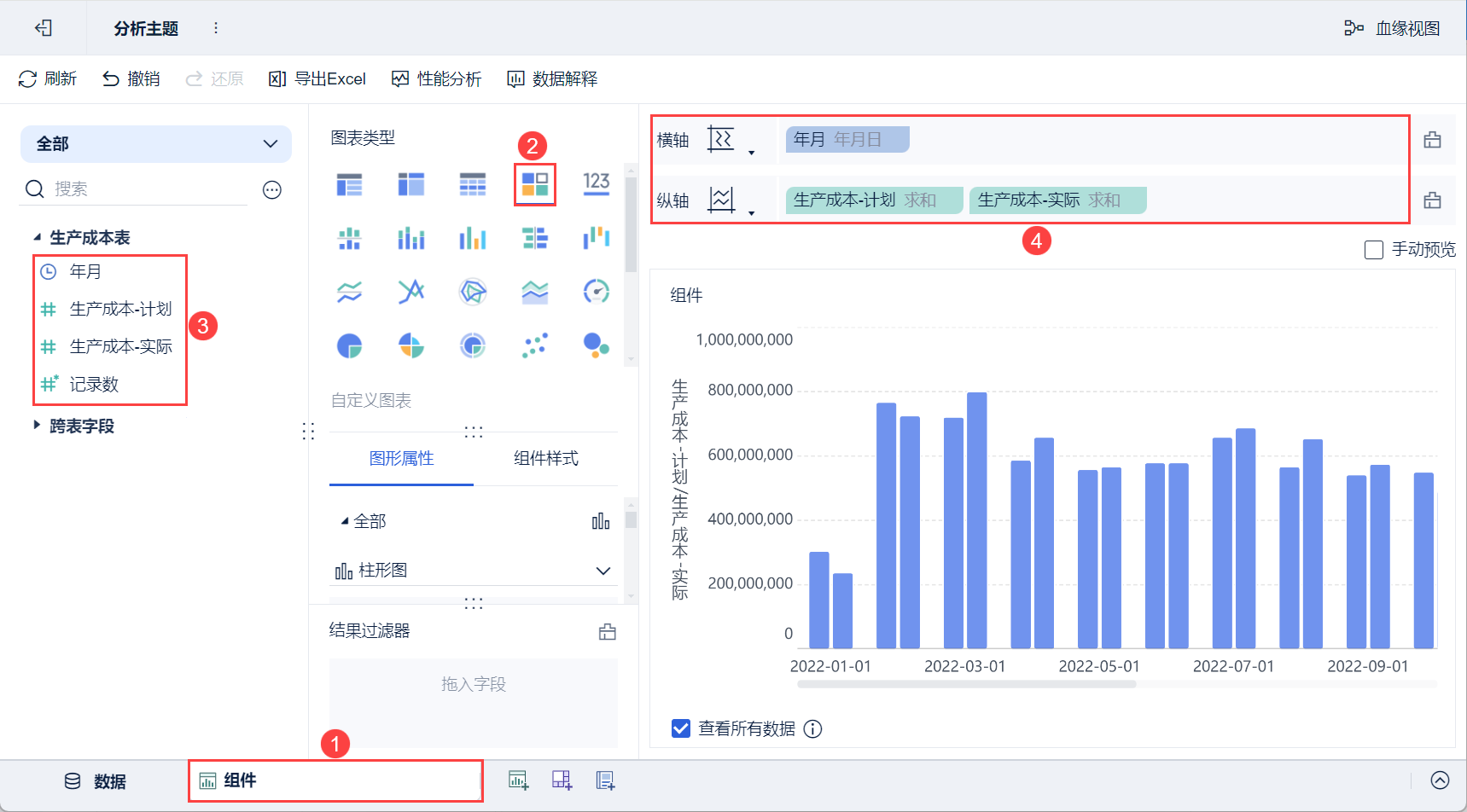

(3) Перетащите "Год и месяц" из анализируемой области слева на горизонтальную ось области анализа, а "Затраты на производство - плановые" и "Затраты на производство - фактические" - на вертикальную ось, как показано на рисунке ниже:

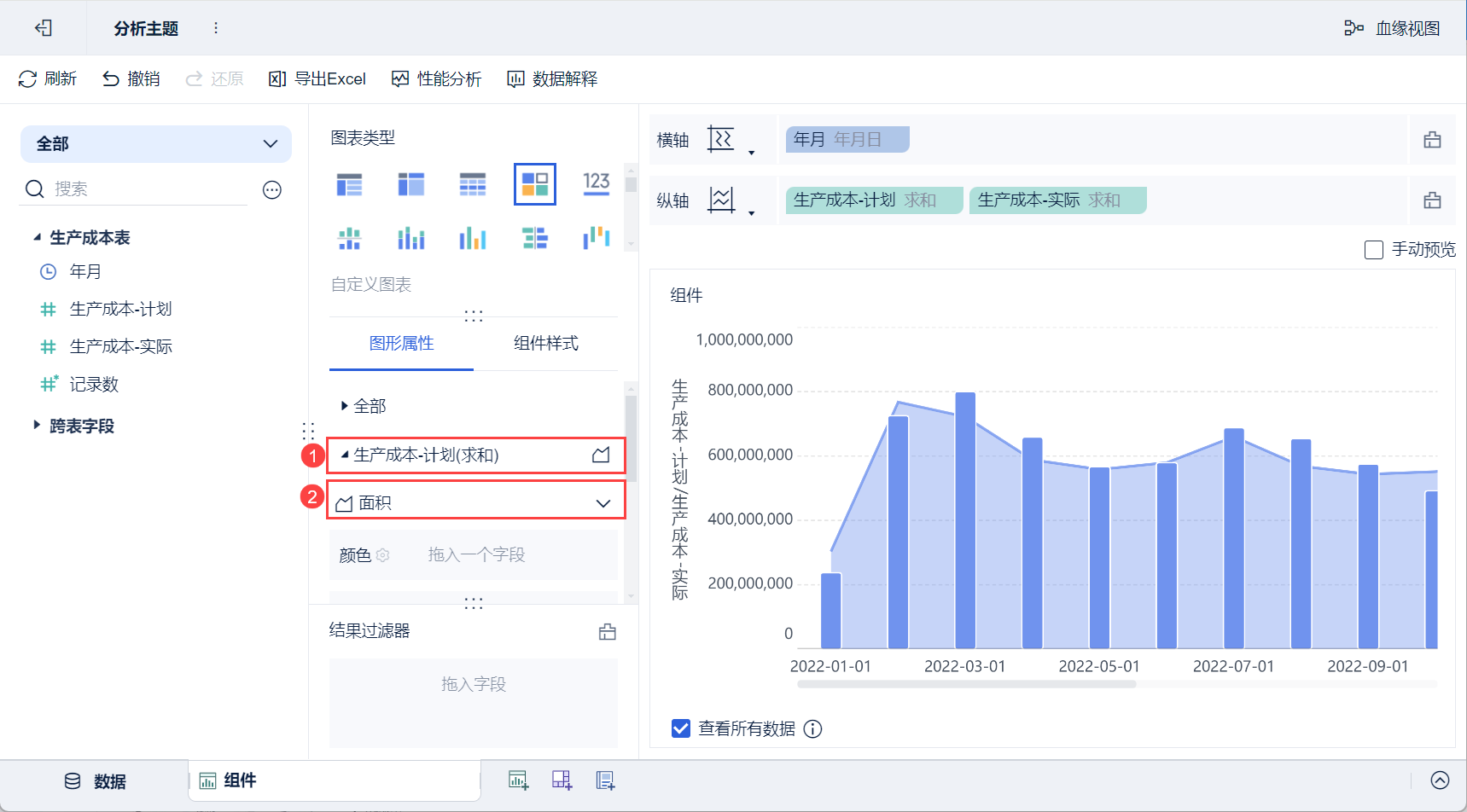

4) Нажмите "Свойства графика > Производственные затраты - планирование" ивыберите форму "Область", как показано ниже:

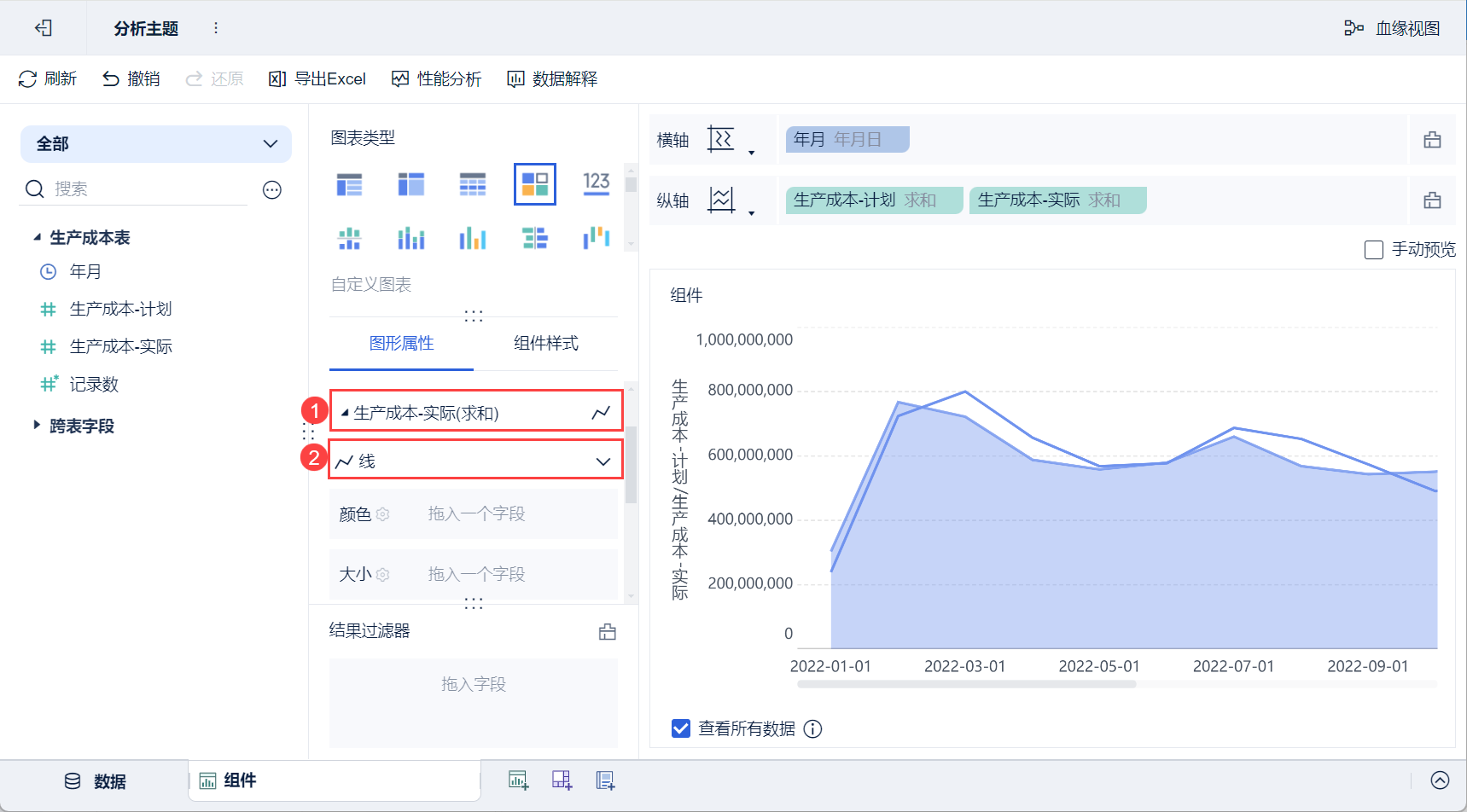

5) Нажмите "Свойства графики > Производственные затраты - Фактические" ивыберите форму "Линия", как показано ниже:

2.3 Украсьте диаграммы ​

2.3.1 Настройка стилей ​

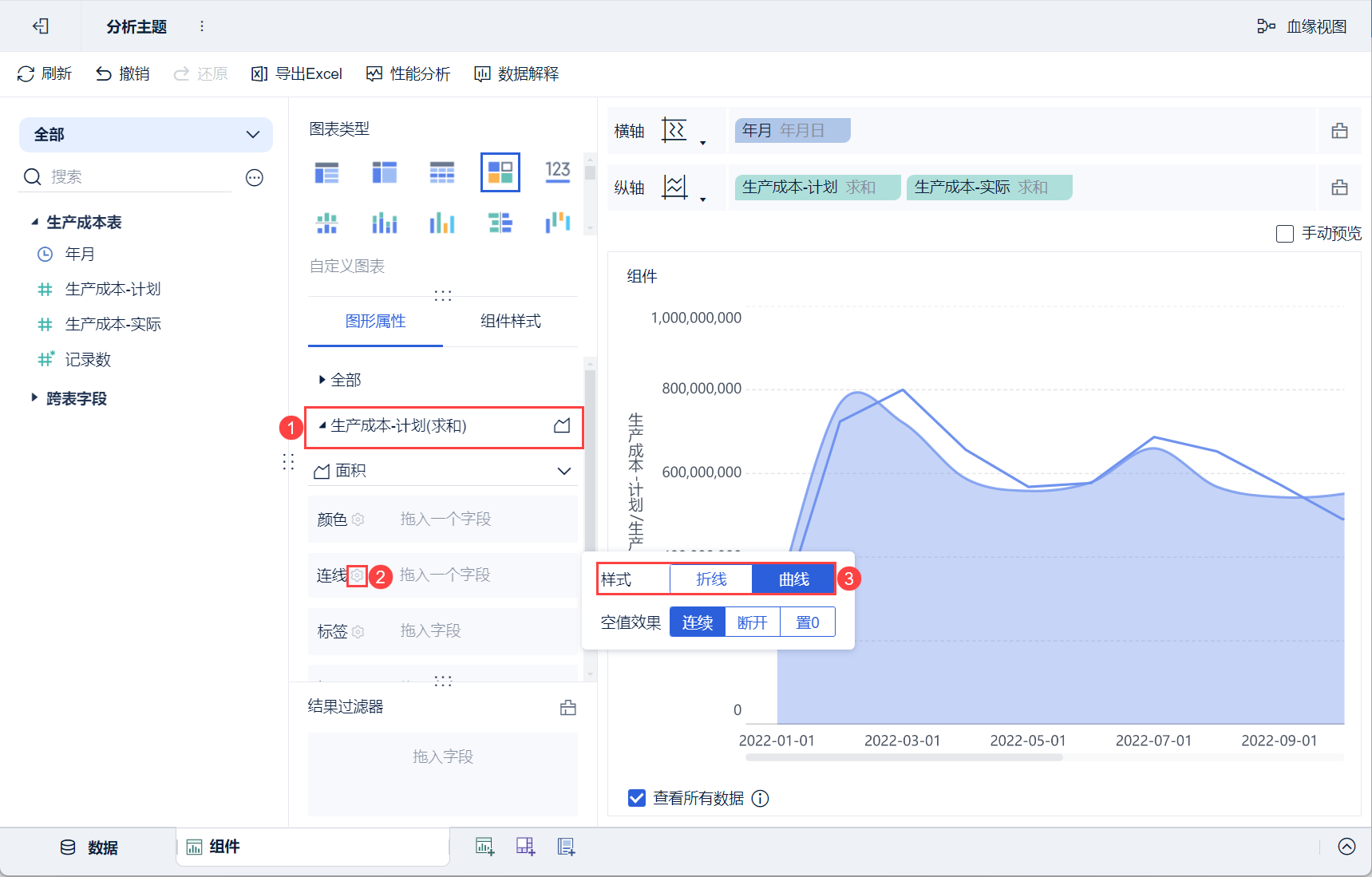

1) Нажмите на кнопку "Свойства графика > Производственные затраты - Планирование" и установите стиль на "Кривая", как показано на рисунке ниже:

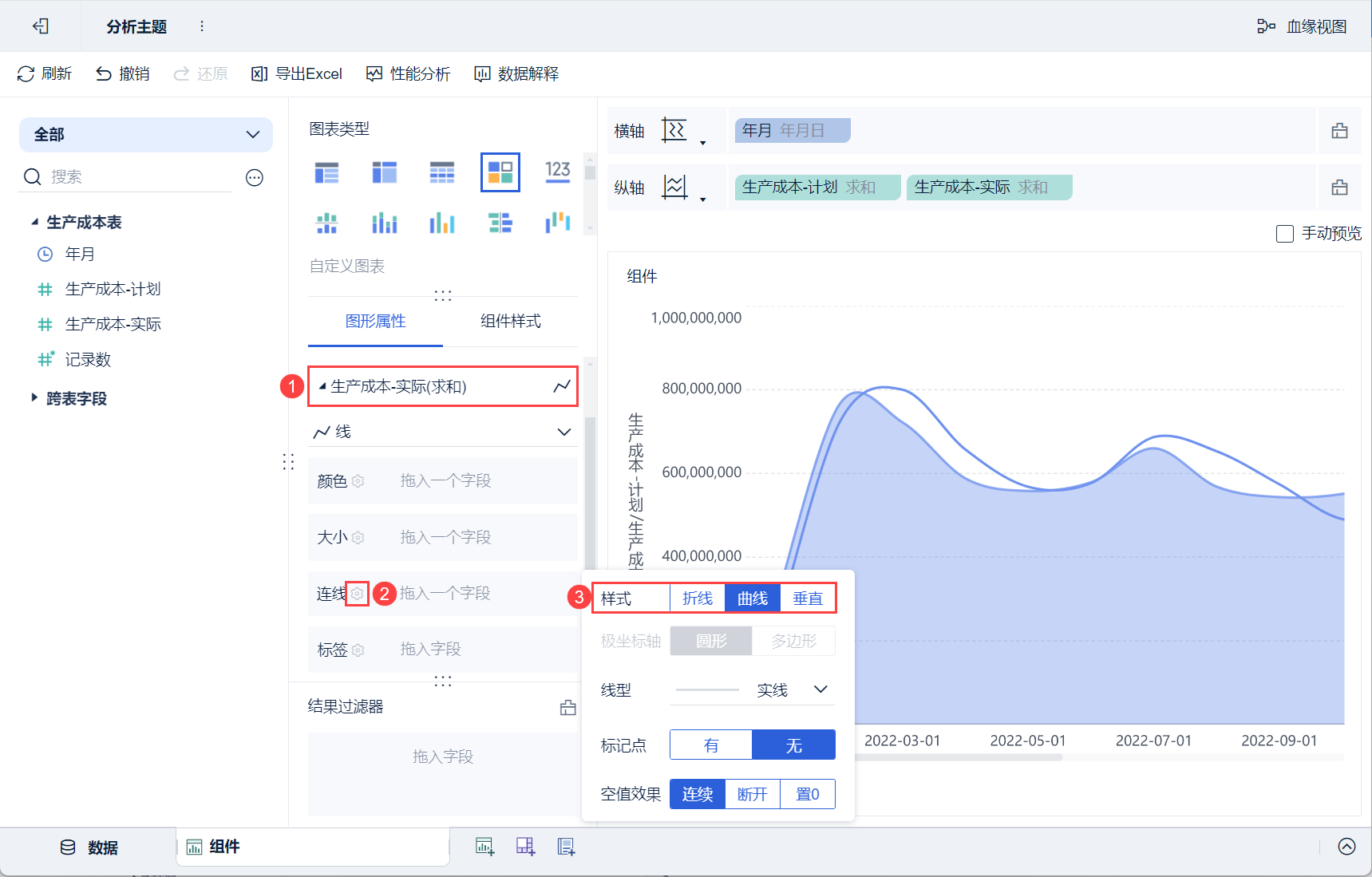

2) Таким же образом настройте стиль "Производственные затраты - Фактические " на "Кривая ", как показано ниже:

2.3.2 Установка цветов ​

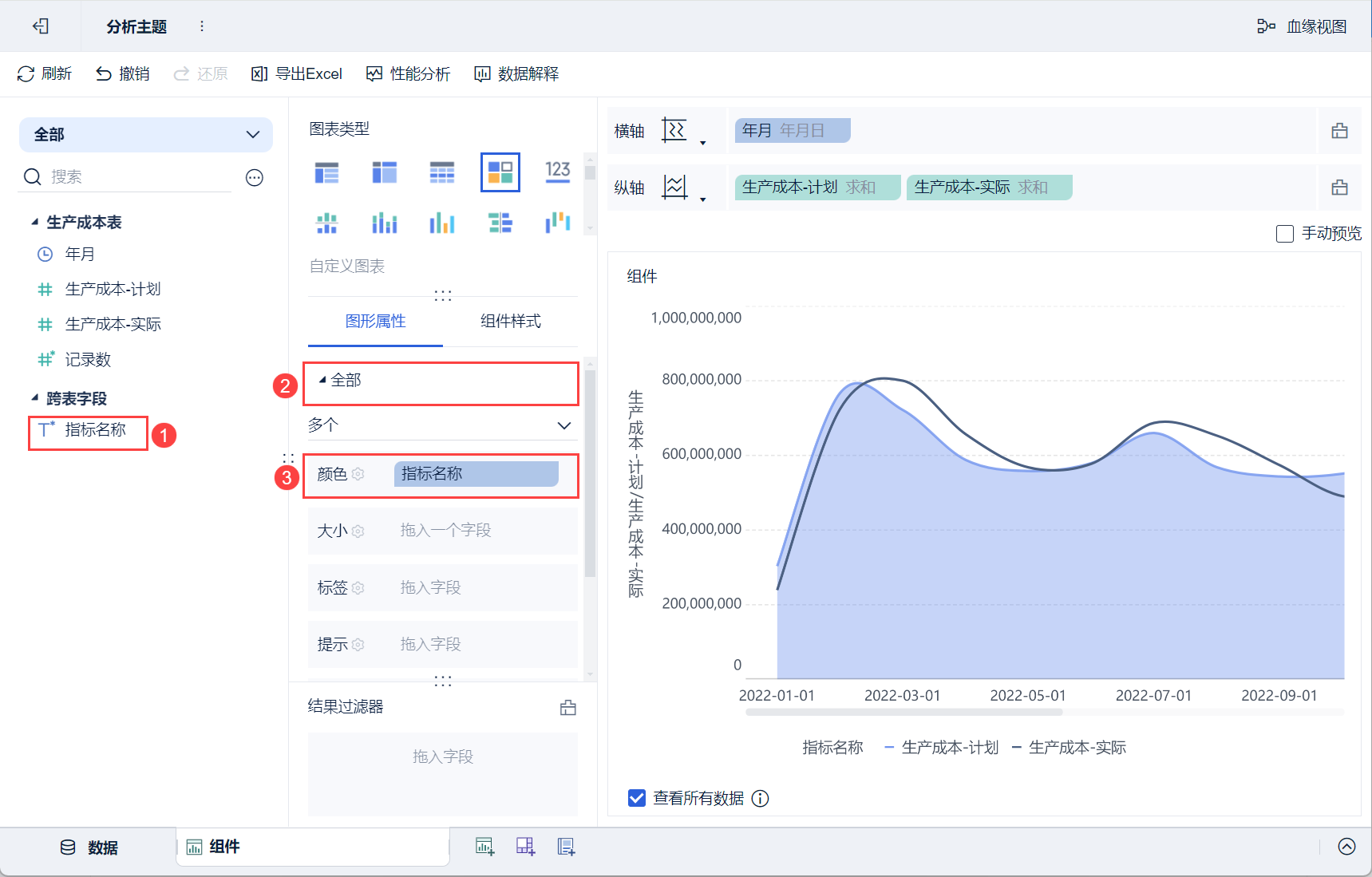

Перетащите "Имя индикатора" левой анализируемой области в столбец "Цвет" в разделе "Графические свойства > Все", и два индикатора будут отображаться разными цветами для повышения контрастности, как показано на рисунке ниже:

2.4 Создание приборных панелей ​

1) Нажмите кнопку Добавить панель в нижней части экрана редактора темы Analytics.

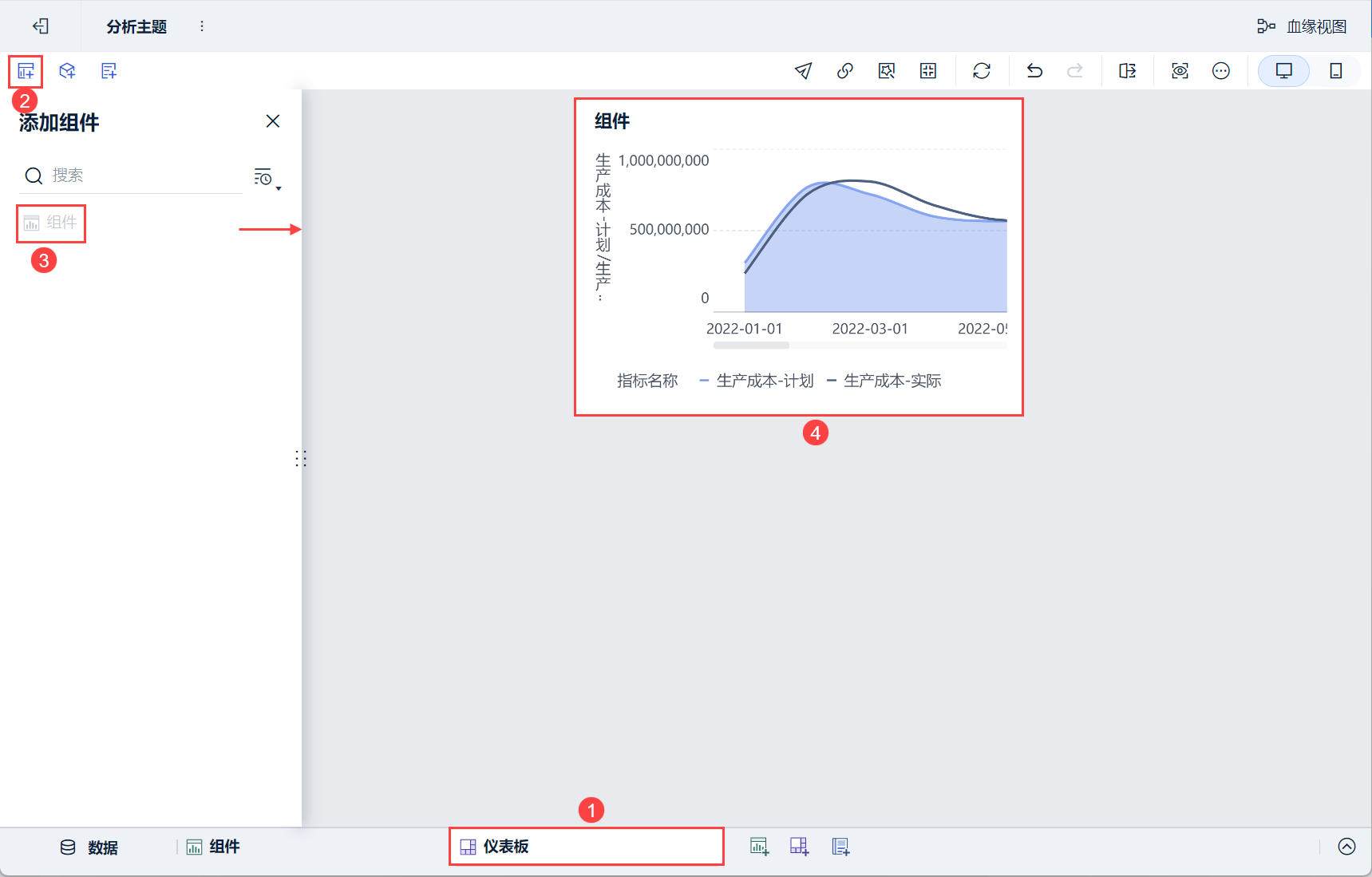

2) Войдите в интерфейс редактирования приборной панели и перетащите компонент на приборную панель, как показано ниже:

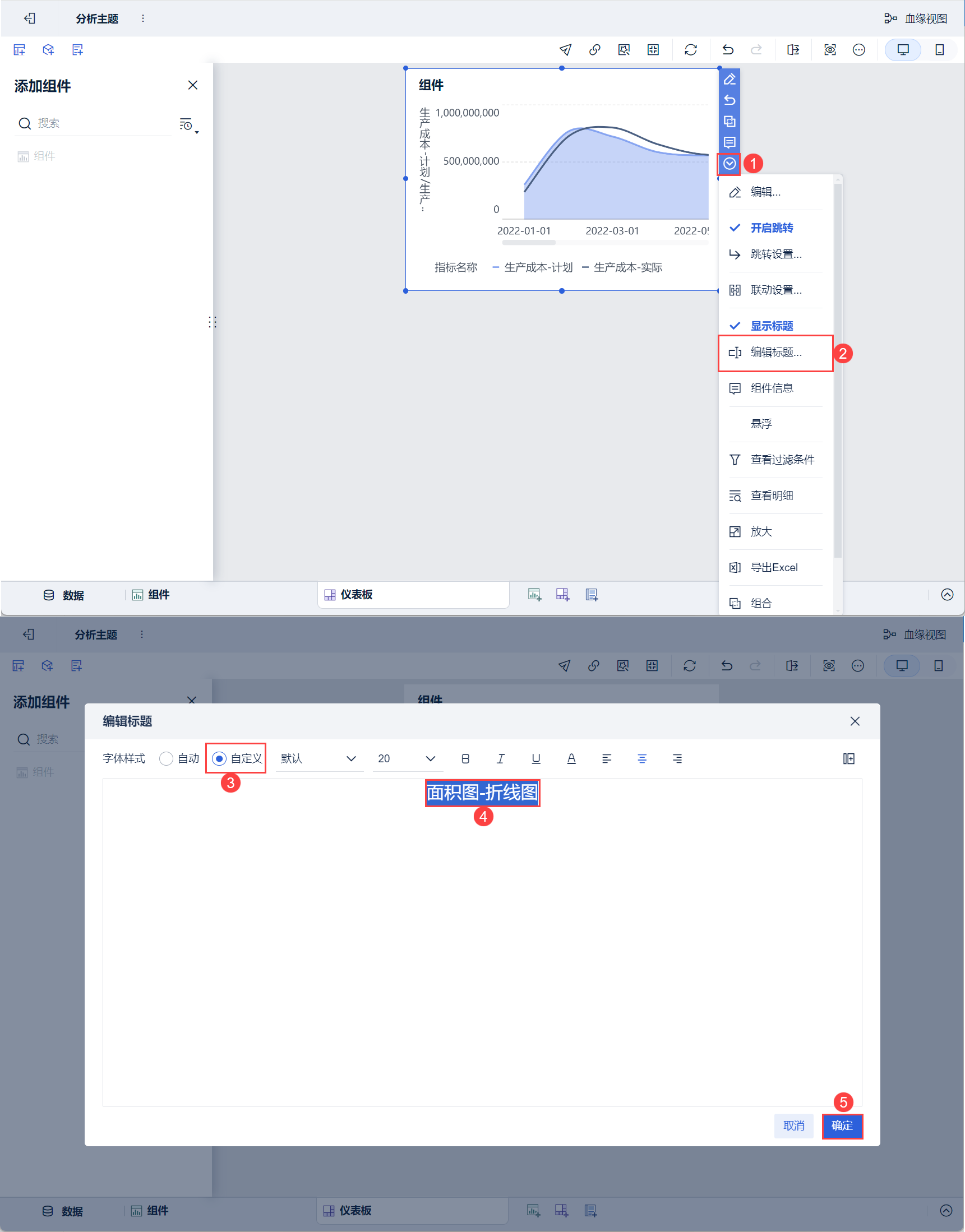

3) Опустите вниз и выберите "Редактировать заголовок", выберите "Пользовательский" для стиля, установите заголовок как "Area Chart - Line Chart" и нажмите "OK". Как показано на рисунке ниже:

2.5 Эффекты просмотра ​

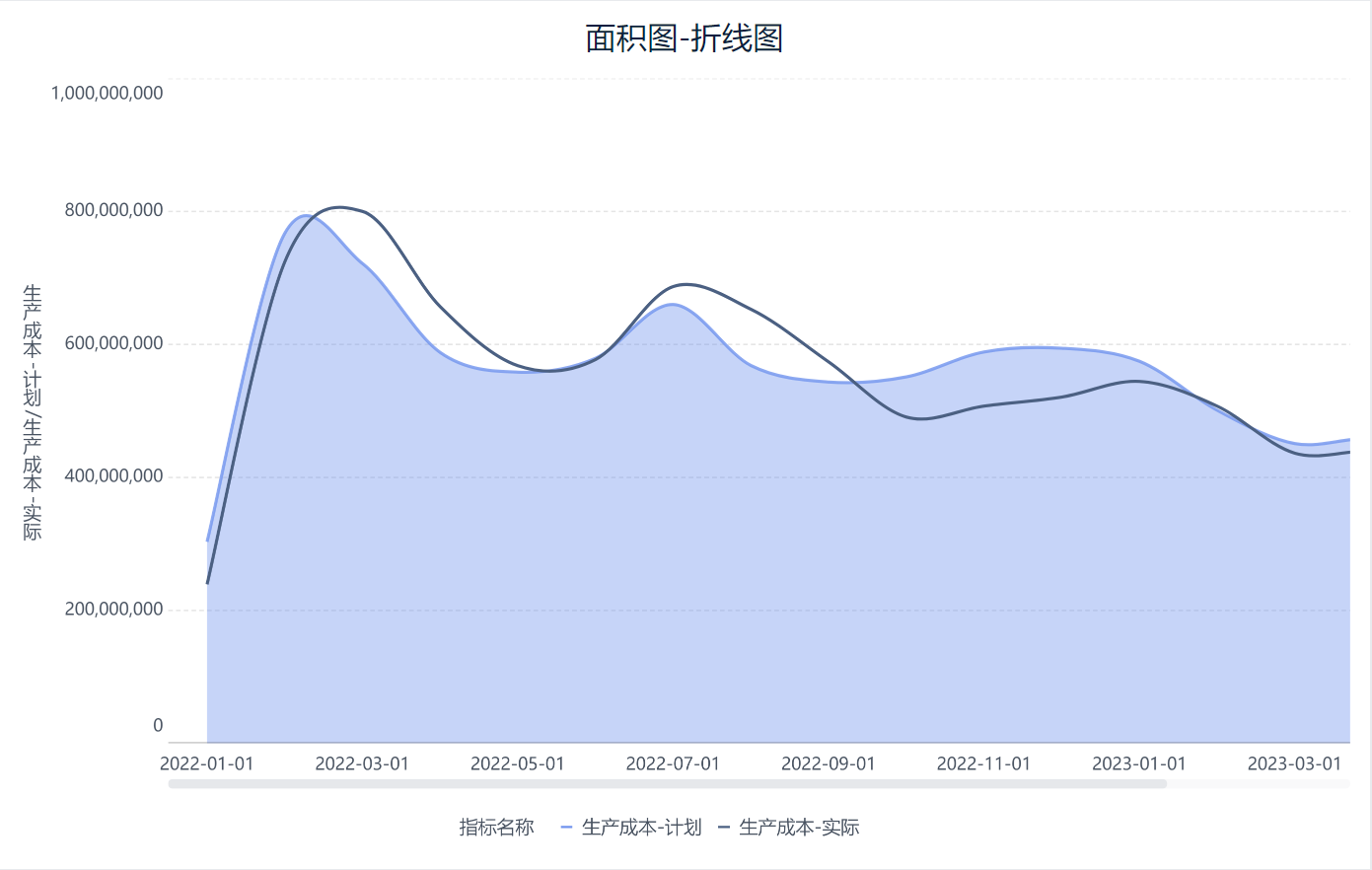

1) ПК

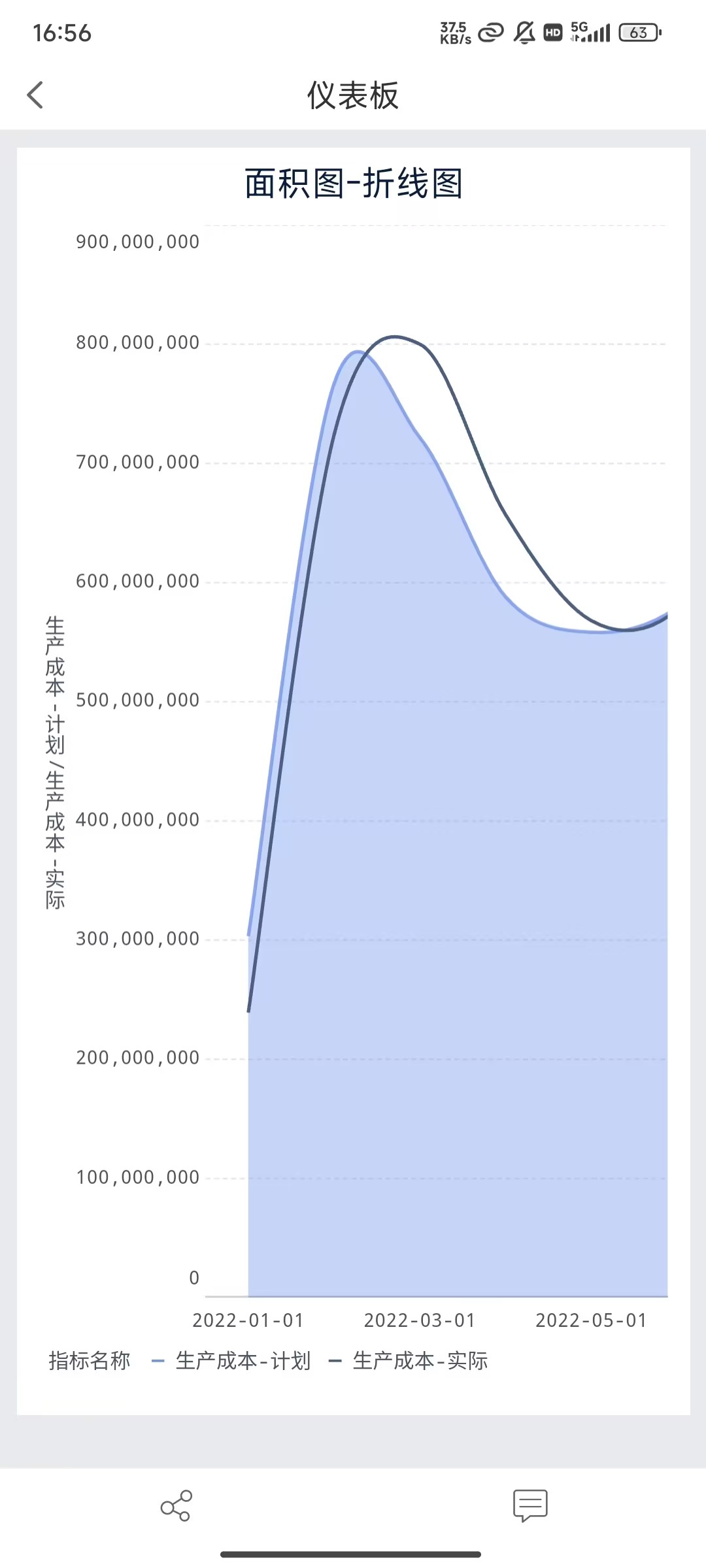

2) Мобильный
