Процент приборных панелей ​

1. Обзор ​

1.1 Версия ​

Версия FineBIФункциональные изменения
6.0-

1.2 Сценарии применения ​

Процентные панели обычно используются для отображения степени выполнения или прогресса отдельной метрики относительно ее максимально возможного значения (т. е. 100%). Такие панели представлены в виде круговых диаграмм с фиксированной круглой рамкой, представляющей максимальное или целевое значение, и внутренней заливкой, которая изменяется в зависимости от соотношения текущего и максимального значения, что создает удобное для восприятия визуальное отображение.

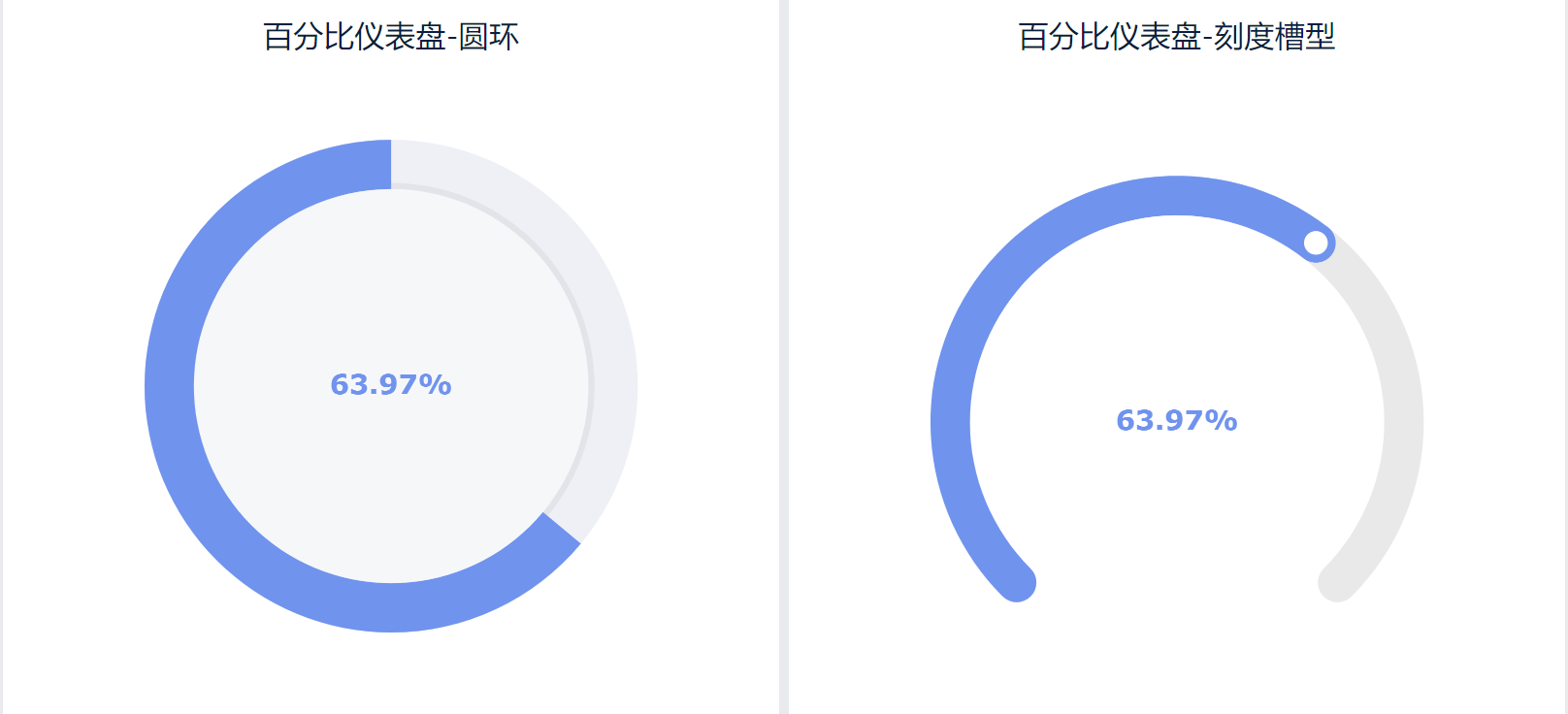

Процентные приборные панели выпускаются как в круглом, так и в градуированном щелевом исполнении.

Например, используйте процентную панель, чтобы показать запасы в процентах от общего количества:

1.3 Основные требования ​

Эффекты диаграммРазмерные поляПоля индикаторов
Процент приборных панелей01

1.4 Графические особенности ​

1) Преимущества

  • Интуитивно понятный: пользователь может быстро понять текущий прогресс или степень завершения работы благодаря шкале заполнения на круговой диаграмме.
  • Простота: концентрация на представлении отдельных показателей позволяет избежать информационной перегрузки и увидеть ключевую информацию с первого взгляда

2) Недостатки

  • Сингулярность: не подходит для одновременного сравнения нескольких показателей, так как отображается только один показатель
  • Недостающие детали: нет конкретных сведений о том, как распределяется прогресс, указан только общий уровень завершения.

2. дашборд с процентами - круговая ​

2.1 Подготовка данных ​

1) Пользователь входит в систему FineBI, нажимает "Мои анализы", выбирает папку и нажимает "Новая Analysis Subject", как показано на следующем рисунке:

2) Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Образец данных: Таблица товаров поставщиков.xlsx

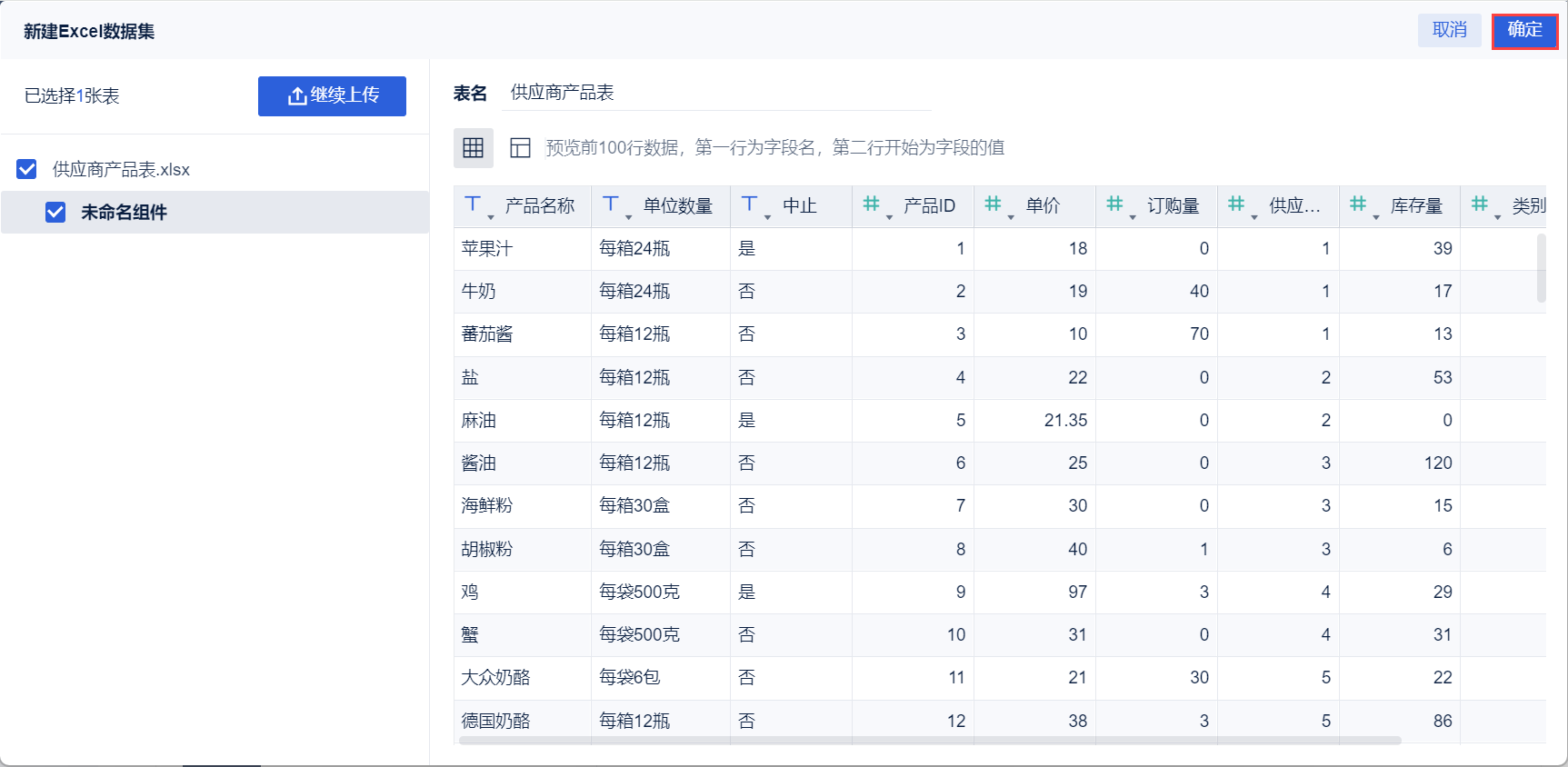

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

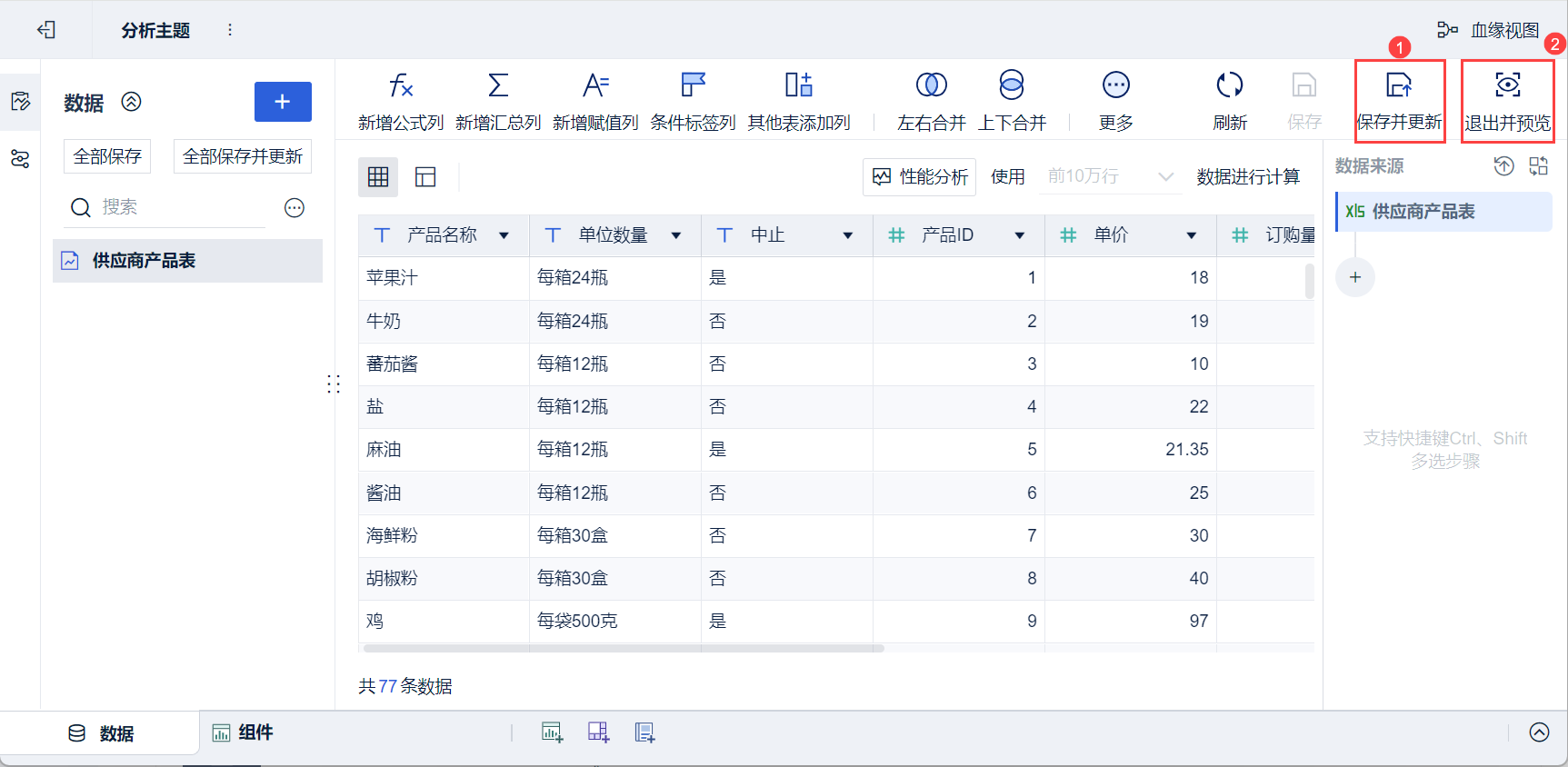

4)Нажмите "Сохранить и обновить" и "Выход и предварительный просмотр", данные будут успешно подготовлены, как показано ниже:

2.2 Создание компонентов ​

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

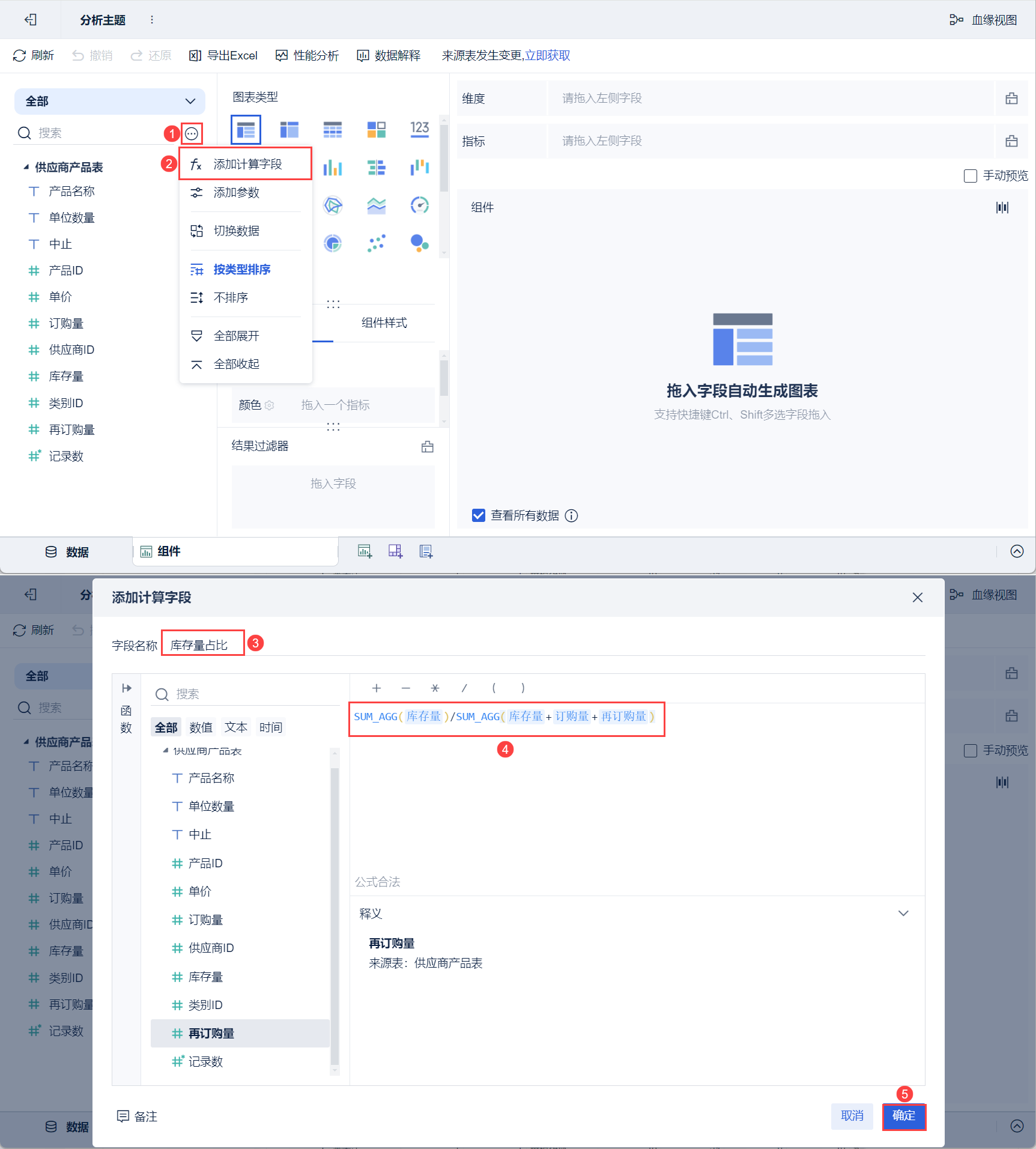

2) Нажмите кнопку "..." рядом с полем поиска слева от анализируемой области. Выберите "Добавить вычисляемое поле", задайте имя поля во всплывающем окне настройки как "Инвентаризация в процентах", введите формулу: SUM_AGG(Инвентаризация)/SUM_AGG(Инвентаризация+Заказ+Перезаказ) и нажмите "ОК", как показано на рисунке ниже:

Примечание 1: Функции и поля в окне формул должны быть выбраны щелчком в области выбора слева или вводом первой буквы или первого слова, и не могут быть введены вручную.

Примечание 2: SUM_AGG - это функция суммирования, см.: SUM_AGG-Summing.

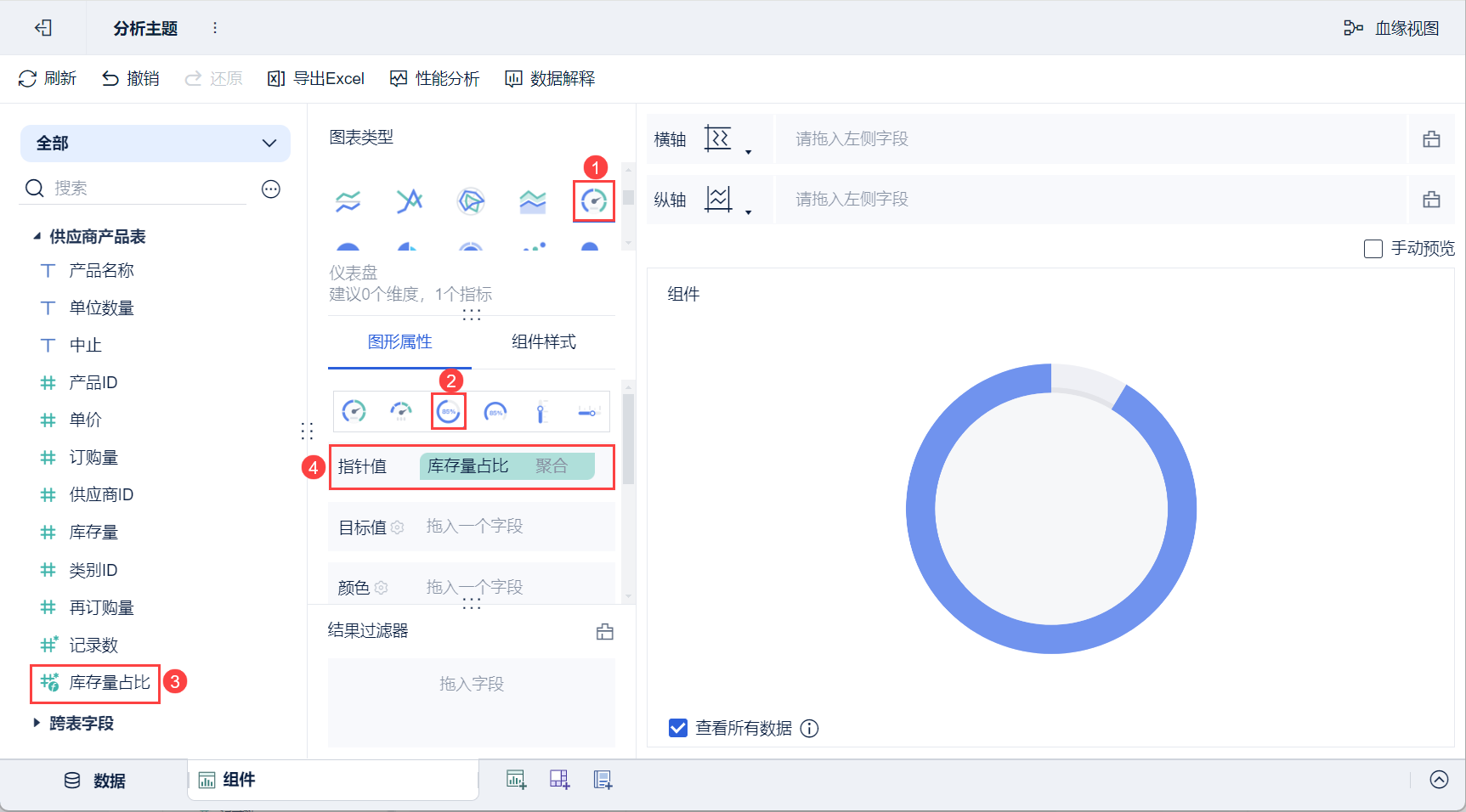

3) Выберите "дашборд" в разделе "Тип диаграммы" и третий подтип в разделе "Графические свойства". Перетащите поле "Запасы в процентах от запасов" анализируемой области слева в столбец "Значение указателя" в разделе "Графические свойства", как показано на рисунке ниже:

2.3 Благоустройство графиков ​

2.3.1 Установка целевых значений ​

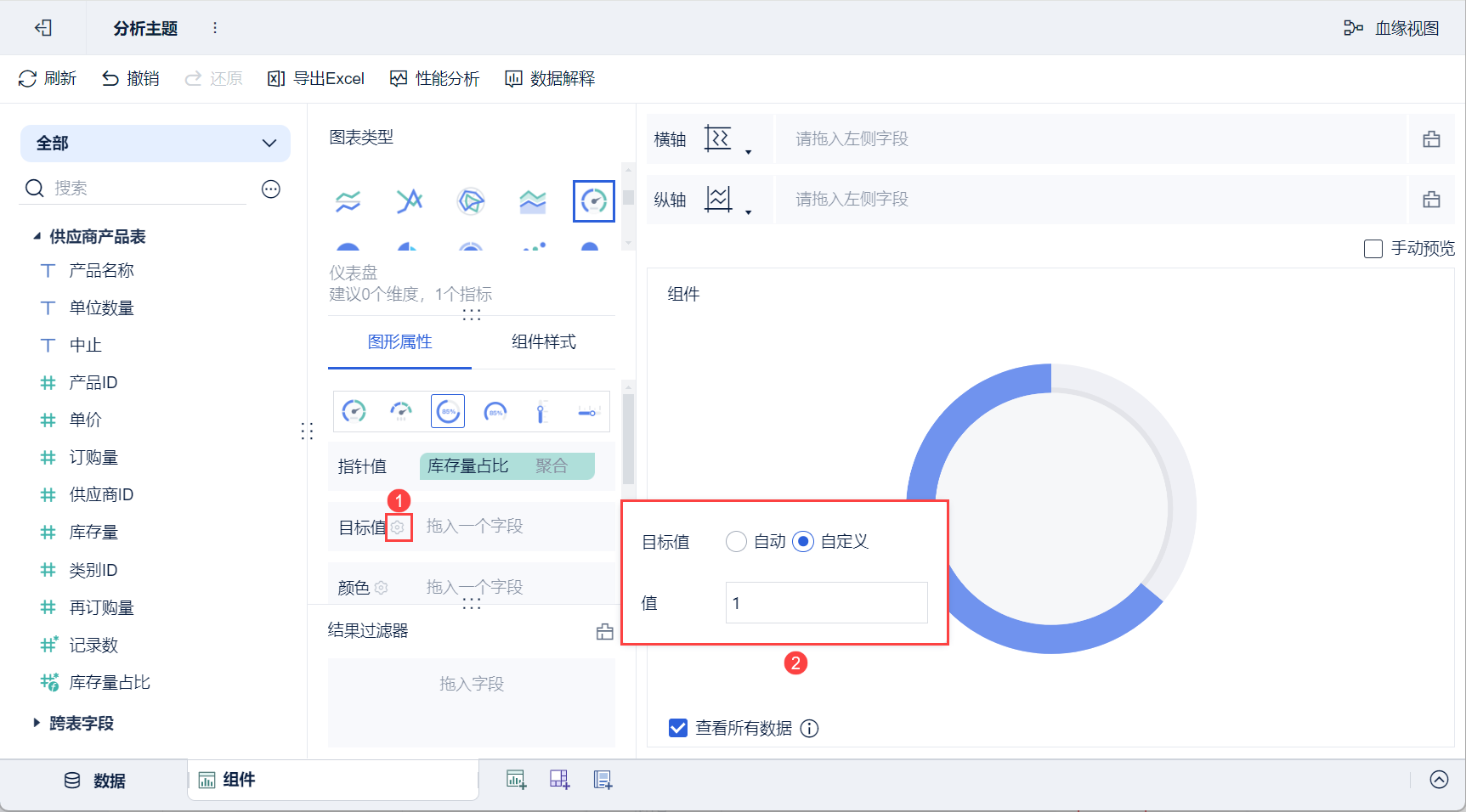

Нажмите кнопку Target Value Setting в разделе "Graphical Properties", отметьте "Custom" во всплывающем окне настроек и установите целевое значение на "1", как показано на рисунке ниже:

Примечание: Заданное значение - это максимальное значение шкалы приборной панели.

2.3.2 Установка этикеток ​

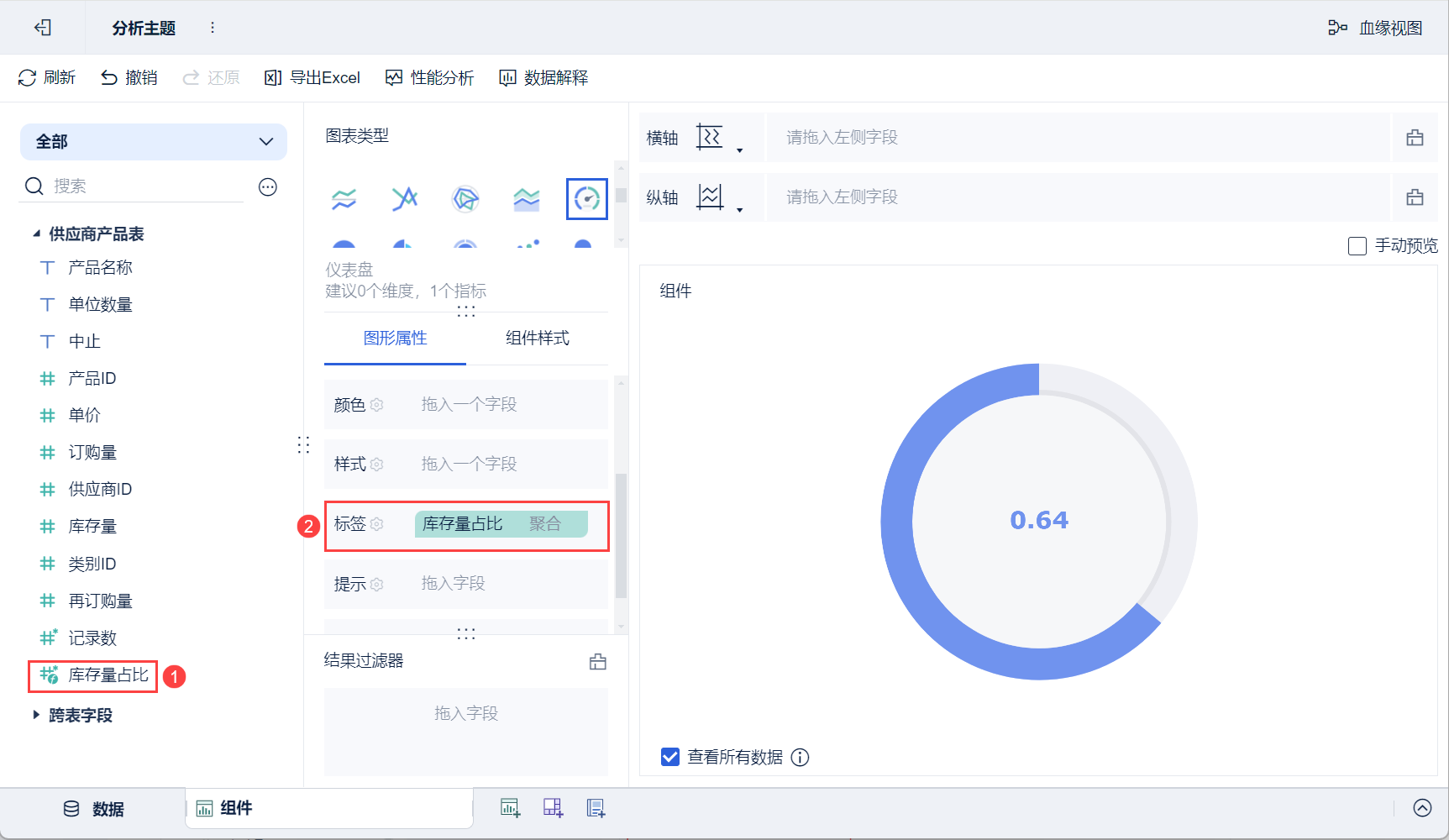

1) Перетащите поле "Инвентаризация %" на панель вкладок в разделе "Свойства графика", как показано ниже:

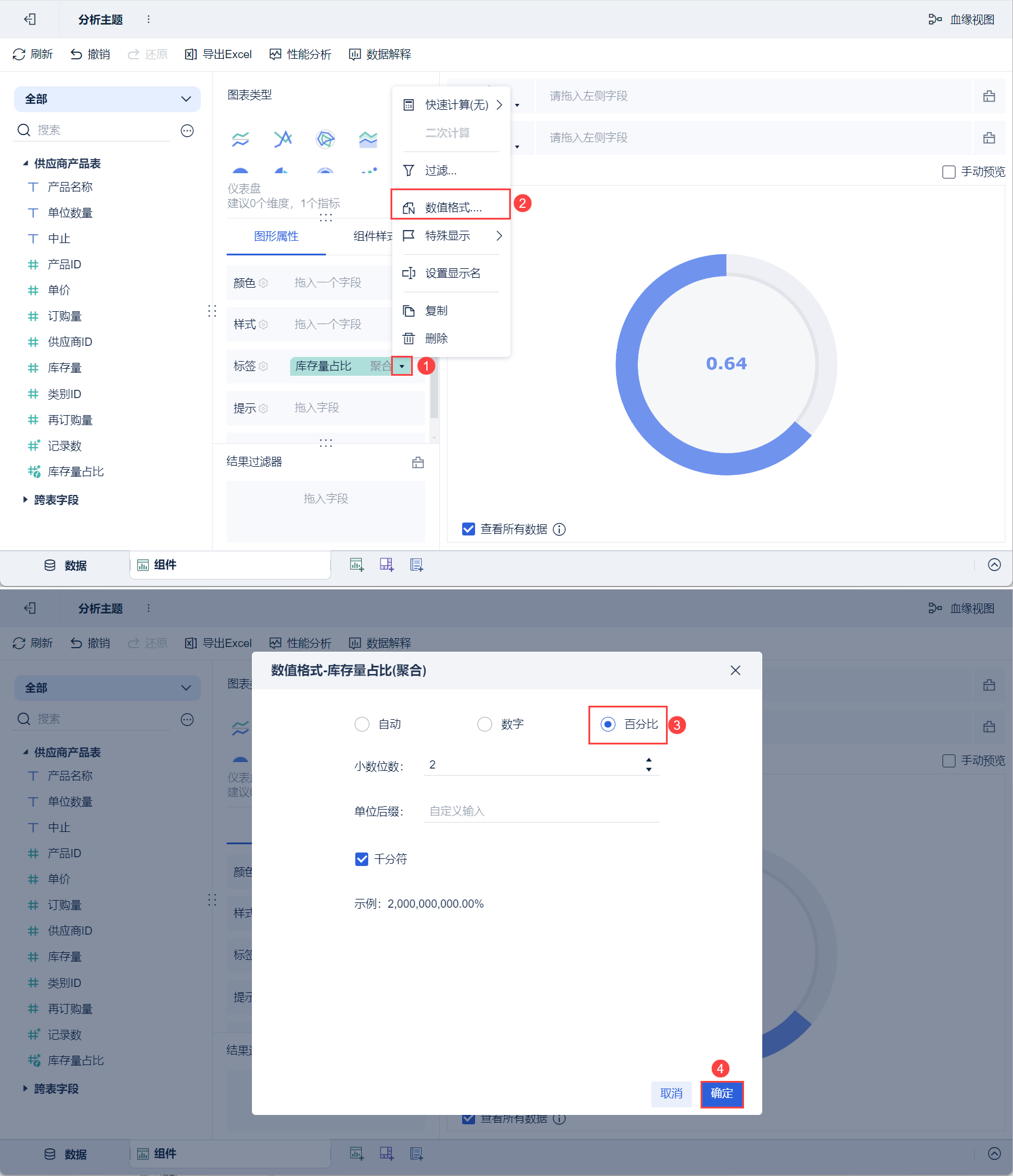

2) Нажмите на выпадающую кнопку "Инвентарь в процентах", выберите "Числовой формат", установите числовой формат в процентах во всплывающем окне настроек, нажмите "ОК", на графике появится процентная метка инвентаря в процентах, как показано на рисунке ниже:

2.4 Создание приборных панелей ​

1) Нажмите кнопку Добавить панель в нижней части экрана редактора темы Analytics.

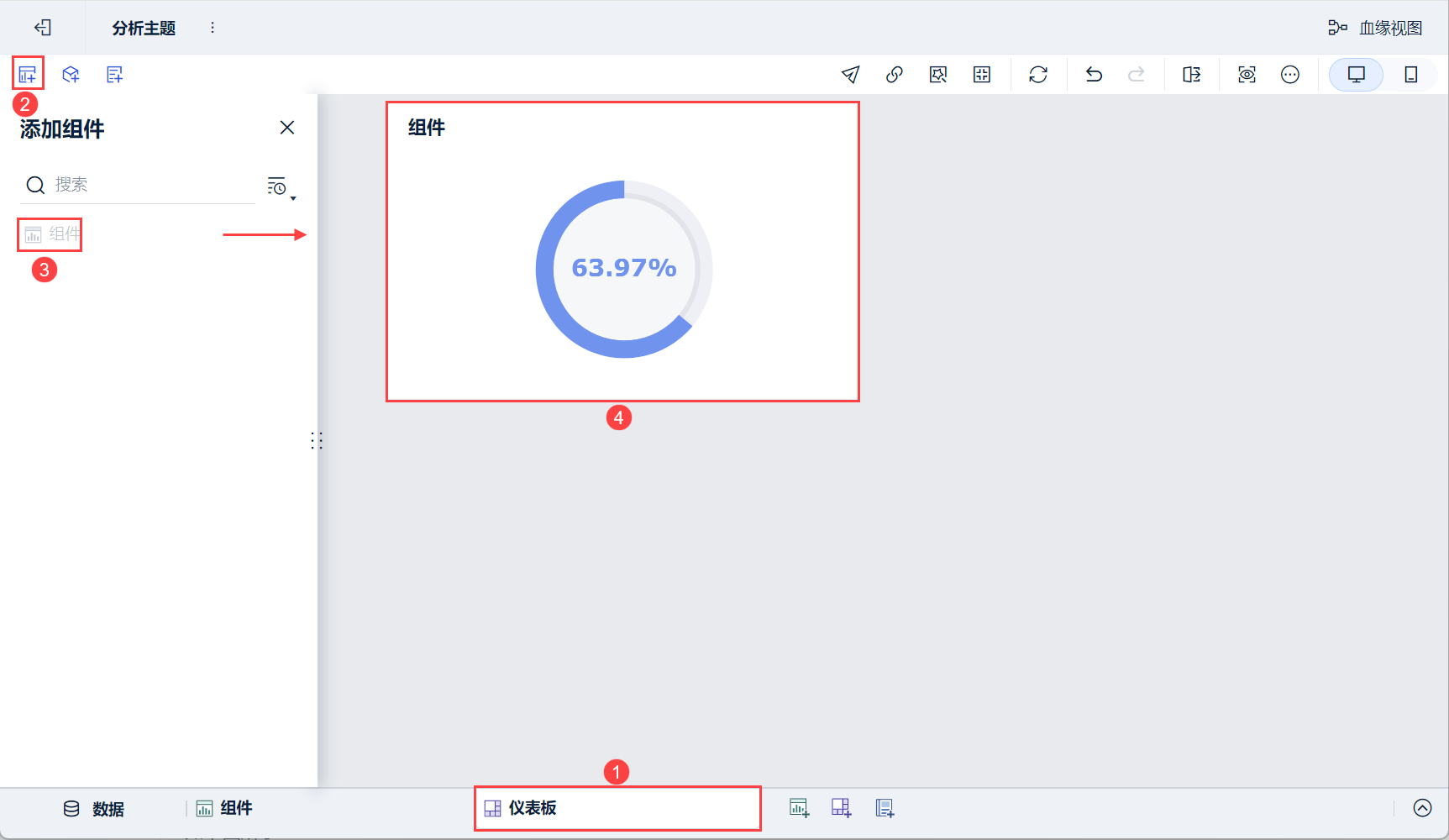

2) Войдите в интерфейс редактирования приборной панели и перетащите компонент на приборную панель, как показано ниже:

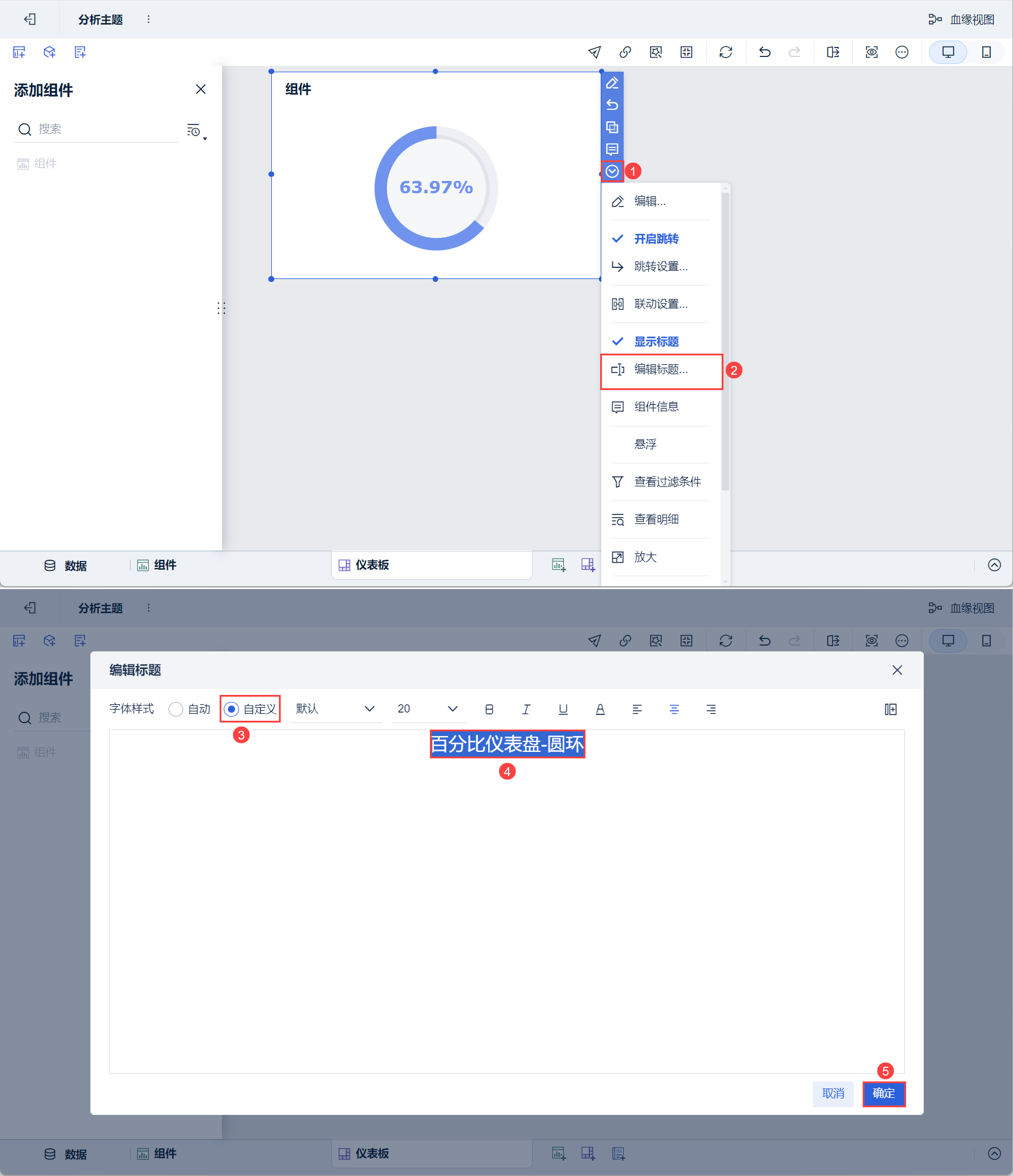

3) Прокрутите вниз и выберите "Edit Title", выберите "Custom" для Style, установите заголовок "Percentage Dashboard - Circle" и нажмите "OK". Как показано на рисунке ниже:

2.5 Эффекты просмотра ​

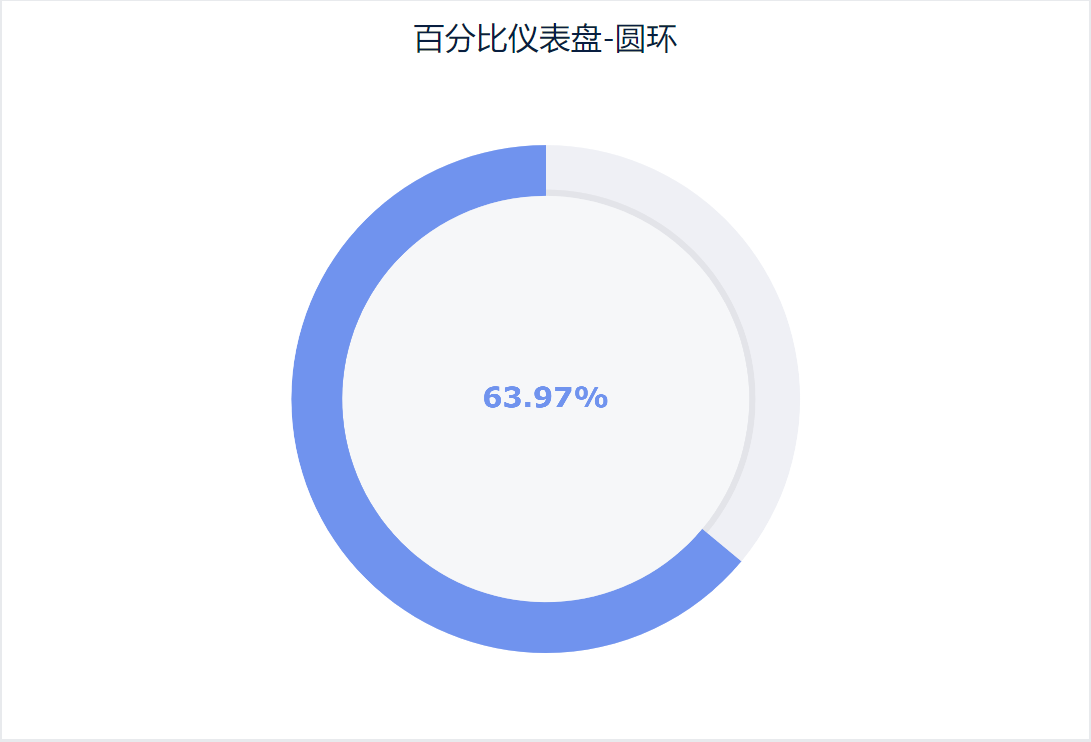

1) ПК

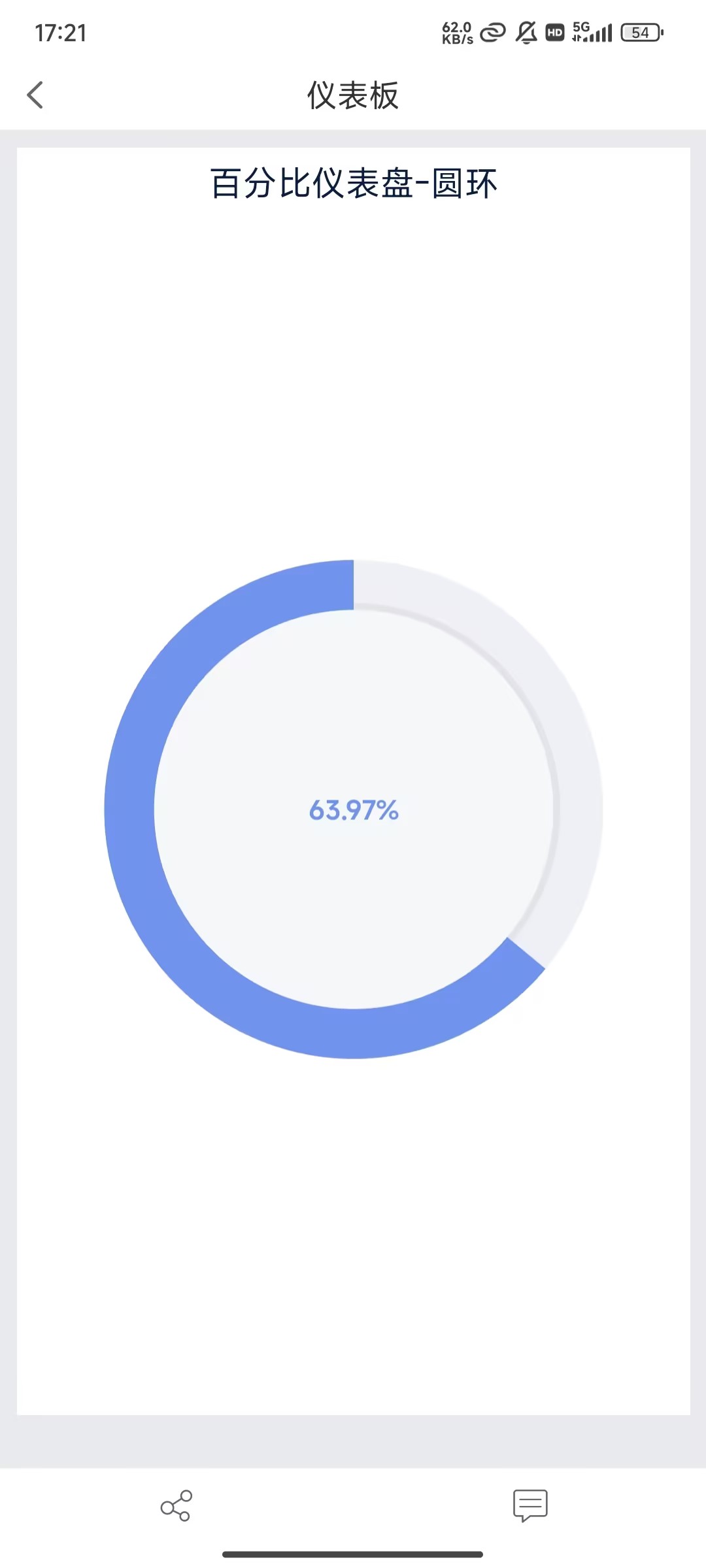

2) Мобильный

3. Процентная панель - градуированный тип слота ​

3.1 Репликация компонентов ​

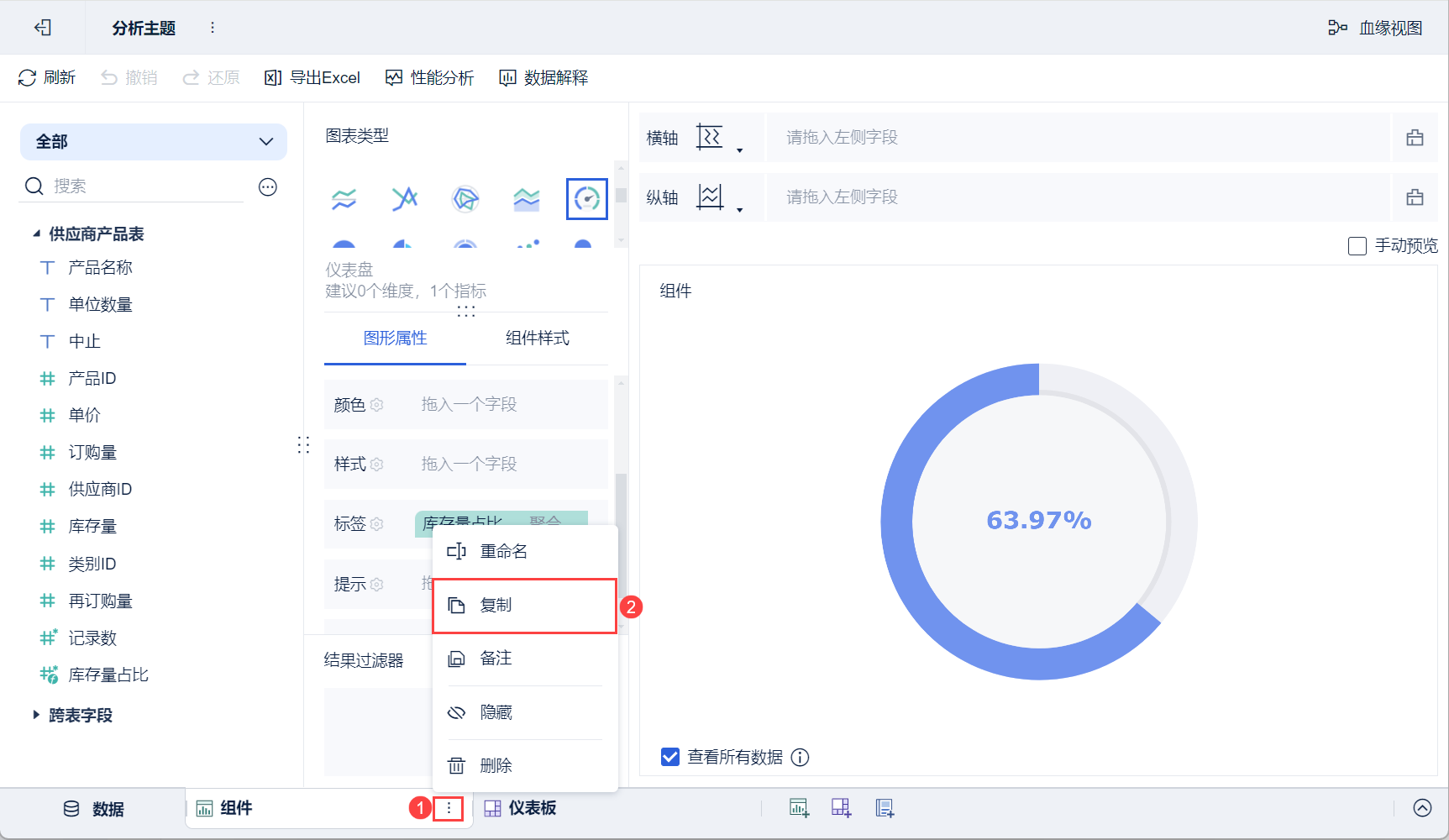

Нажмите кнопку "?" рядом с "Компонентом" в нижней части интерфейса редактирования компонентов и выберите "Копировать", чтобы создать копию компонента, как показано на рисунке ниже. и выберите "Копировать", чтобы создать копию компонента, как показано на следующем рисунке:

3.2 Изменение подтипов диаграмм ​

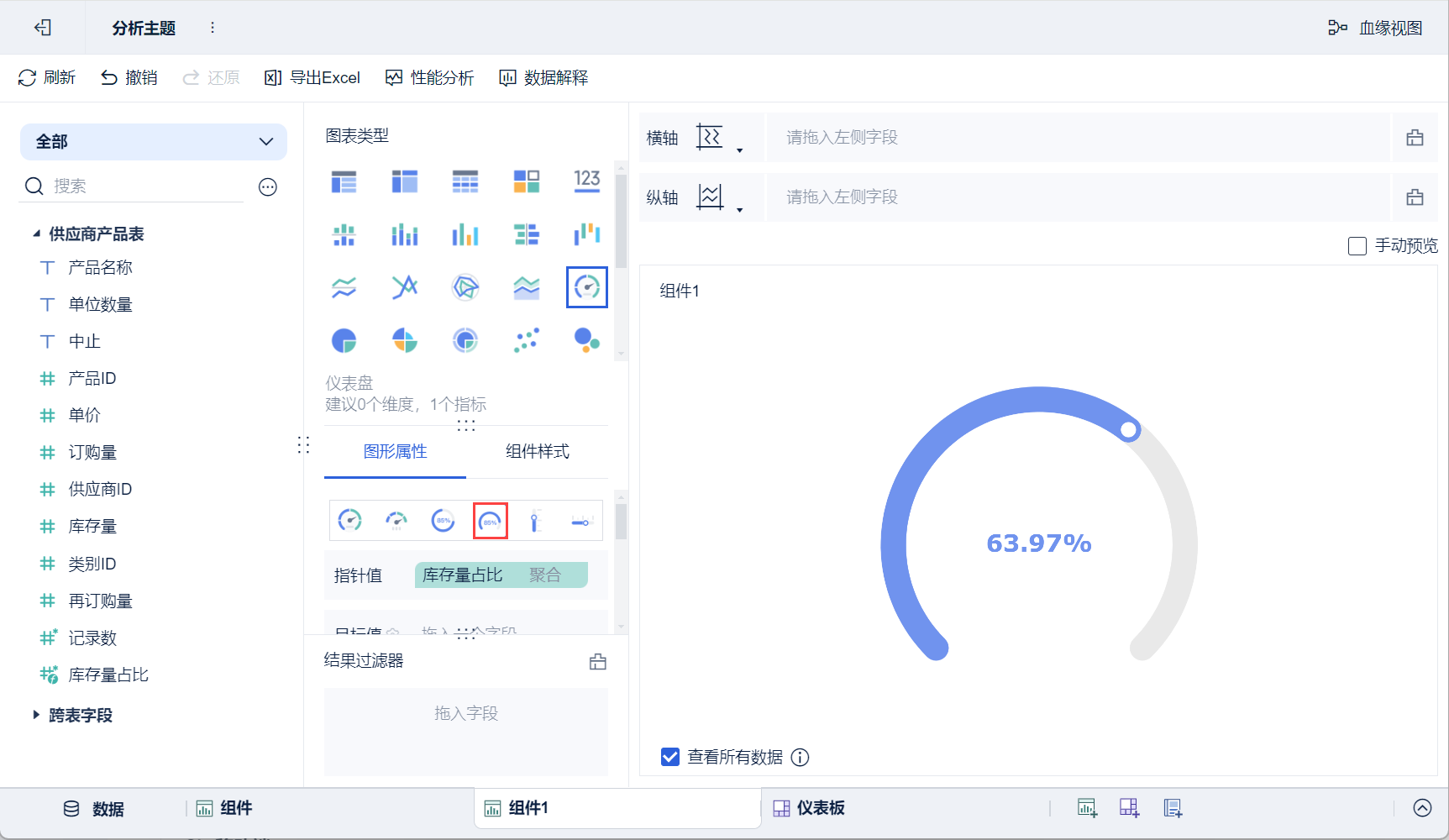

На экране редактирования скопированного компонента "Компонент 1" выберите четвертый подтип в разделе "Свойства графики", как показано ниже:

3.3 Создание приборных панелей ​

То же самое, что и в 2.4, с той лишь разницей, что название настройки - "Percentage Dashboard - Scale Slot Type", которое здесь повторяться не будет.

3.4 Эффекты просмотра ​

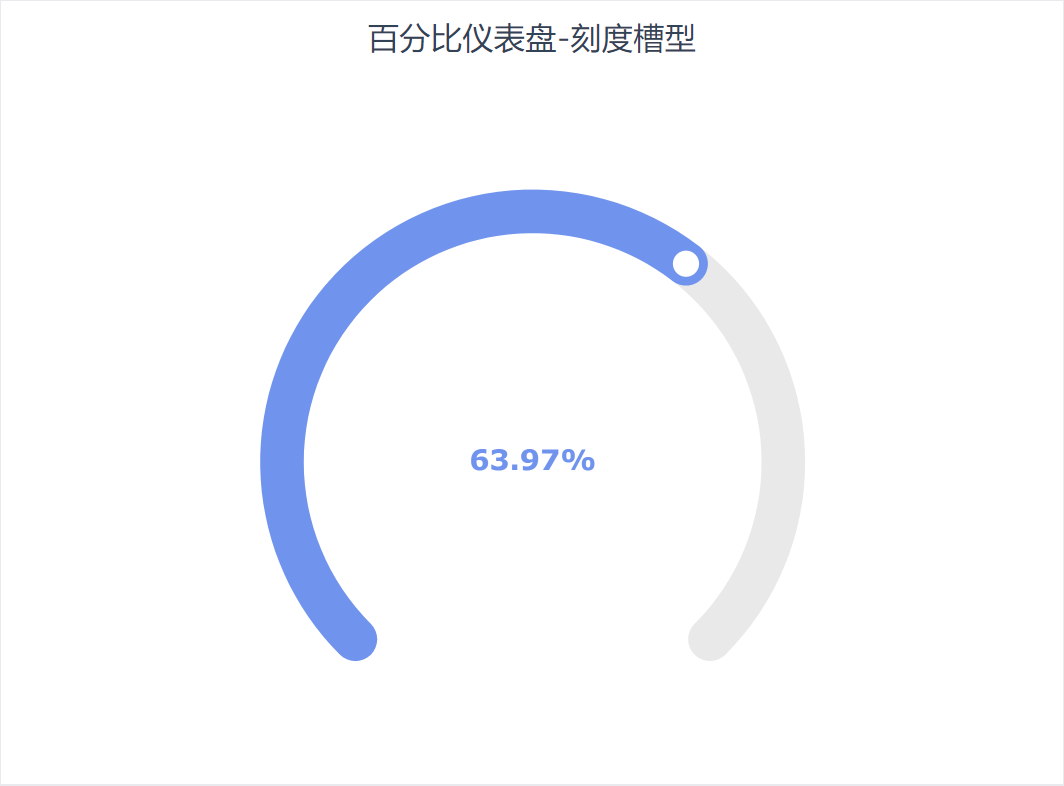

1) ПК

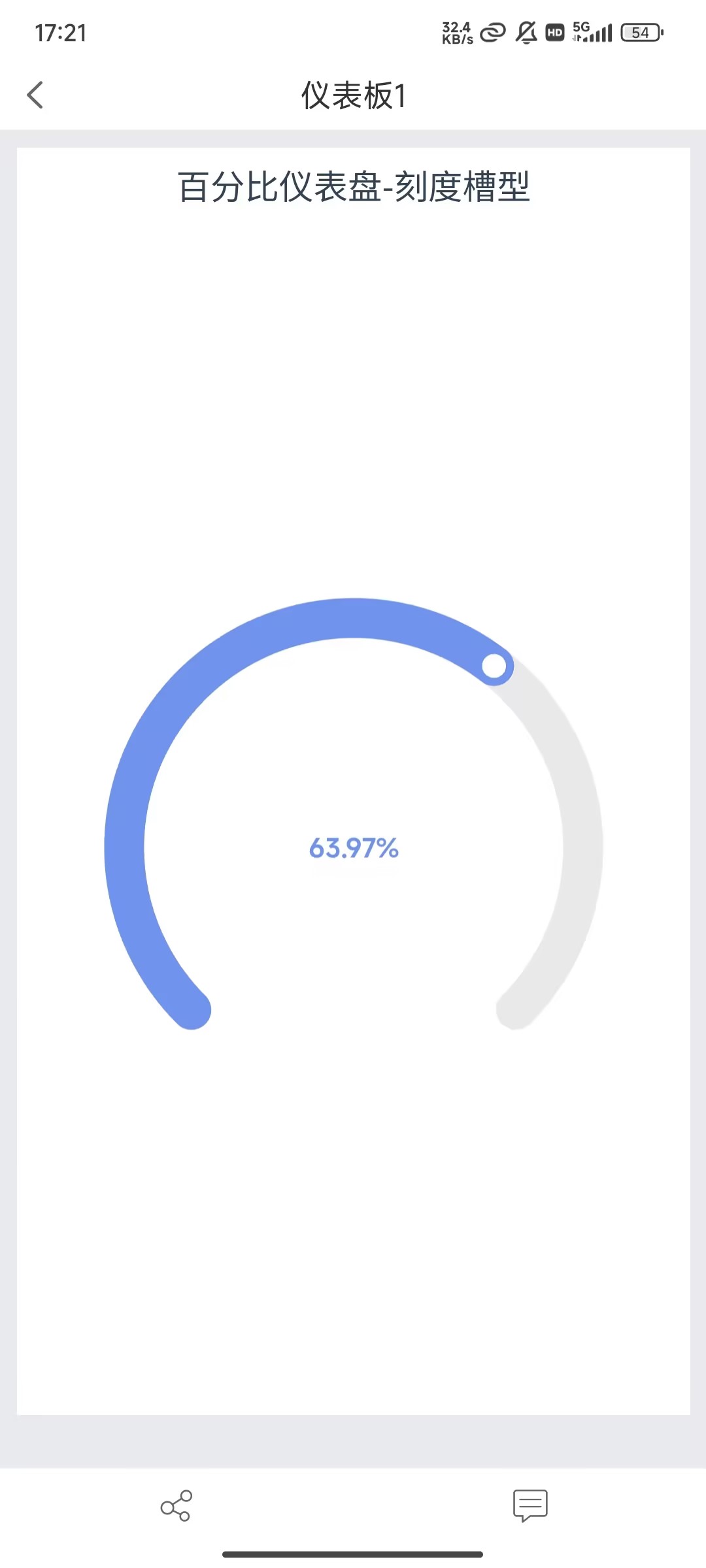

2) Мобильный
