Настройка графика Значение оси

1. Обзор

1.1 Версия

Версия FineBI	Функциональные изменения
6.0	-

1.2 Сценарии применения

Ось значений в большинстве случаев является вертикальной осью, и пользователи могут обратиться к этому документу, когда им нужно настроить диапазон шкалы, заголовок и другие элементы оси значений.

1.3 Функциональный профиль

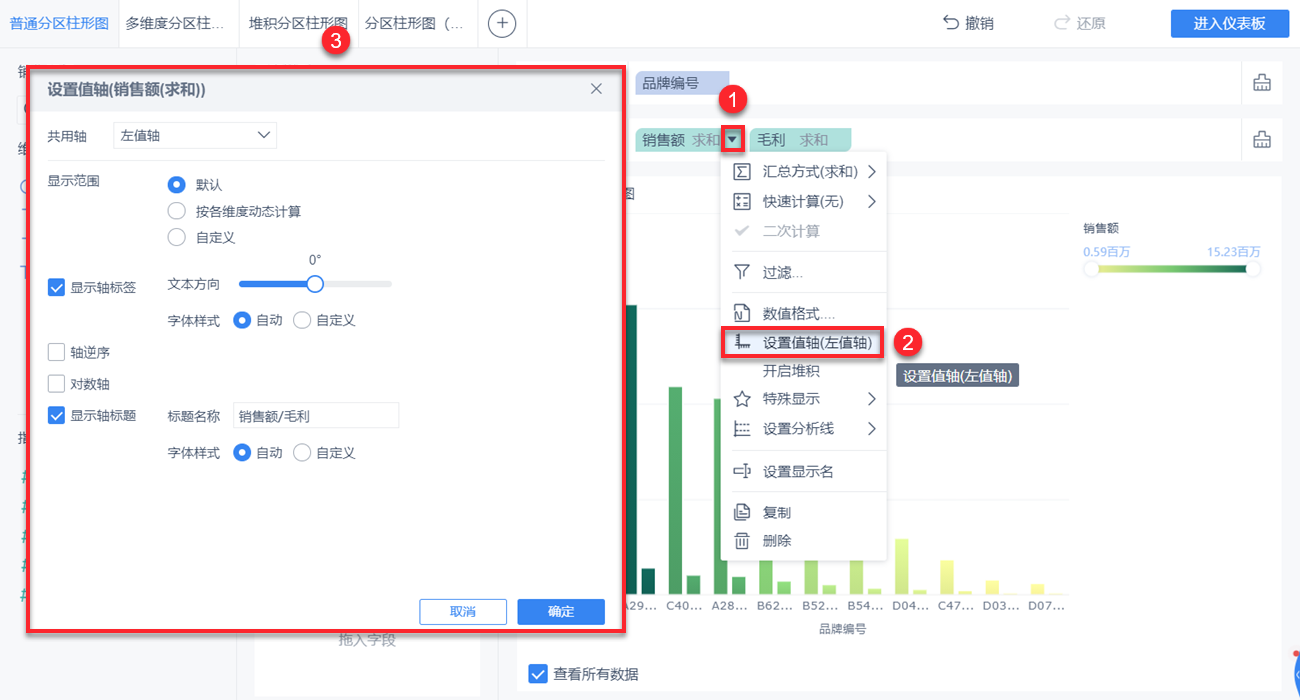

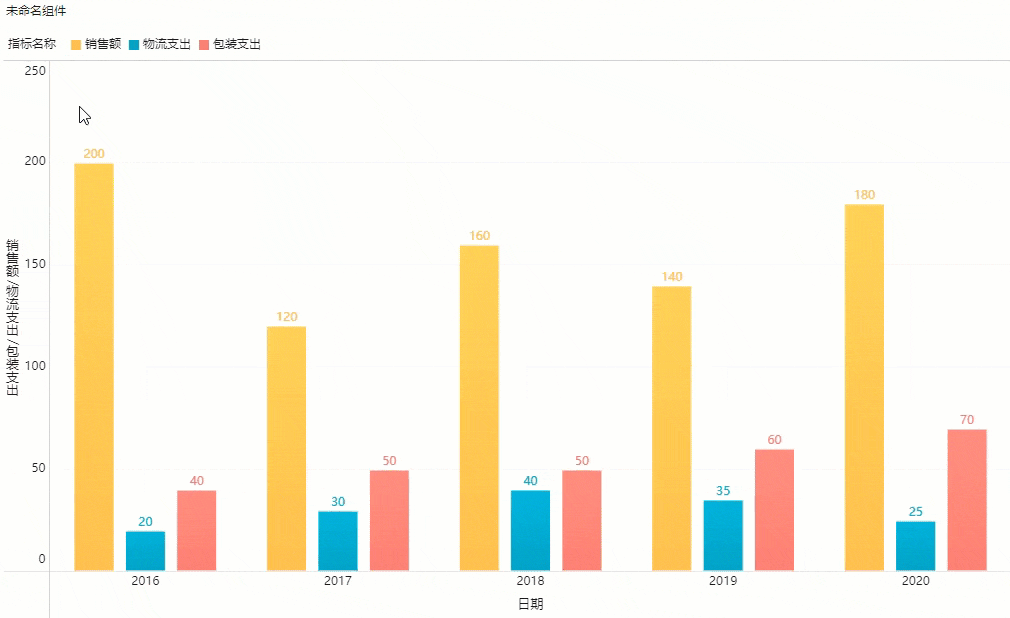

Поля, перетаскиваемые индикатором, могут быть установлены как оси значений, а функция Set Value Axes позволяет установить общие оси, метки осей, масштабы осей, обратный порядок осей, логарифмические оси и заголовки осей. Это показано на рисунке ниже:

2. Настройка общих осей

Ось значений по умолчанию - это левая ось значений. Если имеется несколько полей индикаторов, поля индикаторов можно объединить в одну ось значений или отобразить оси значений по отдельности.

Пример см. в разделе: Настройка графика Двойная ось y

3. Установка масштаба оси

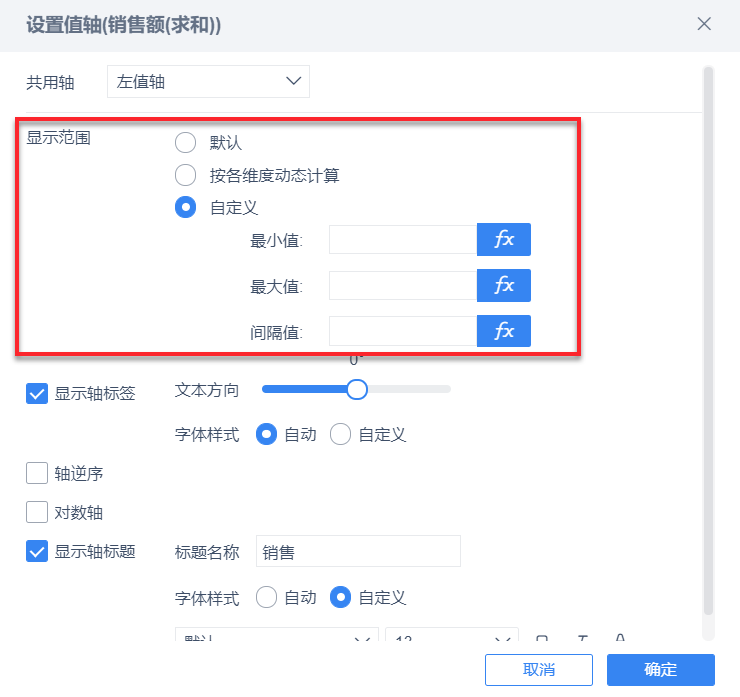

Настройка шкалы осей позволяет задать максимальное, минимальное и интервальное значения для меток числовых осей, причем вводимое значение может быть выбрано как максимальное, минимальное или среднее значение текущего поля индикатора, либо вы можете ввести число напрямую, либо поддерживать формулы, включающие операторы. Как показано на рисунке ниже:

Каждый элемент настройки описан на следующем рисунке:

Диапазон отображения	уточнение
по умолчанию (настройка)	Автоматически вычисляет минимальное и максимальное значения на основе текущего отображаемого диапазона данных
Динамика по измерениям	* Описание функции: Если отмечена опция "Динамический расчет по измерениям", диапазон по оси значений раздела каждого измерения будет отображаться в соответствии с фактическим значением, что обеспечивает более четкое отображение тенденции изменения графика. * Условие действия: если вертикальная ось перетаскивается в поле измерения, функция будет действовать для поля индикатора на вертикальной оси; если это условие не выполняется, функция не будет действовать, даже если отмечен флажок "Динамический расчет по измерениям".

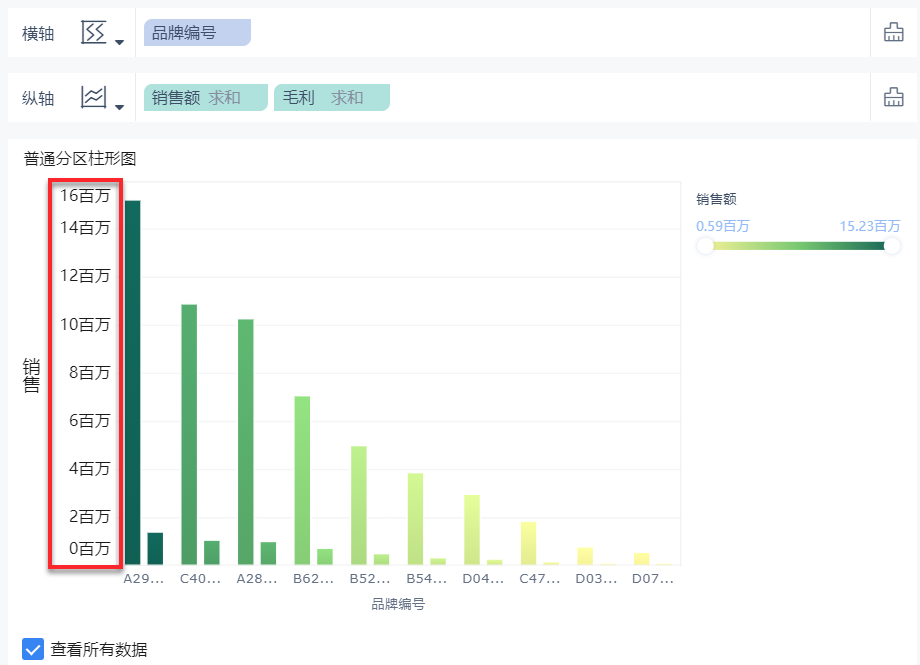

персонализация	Поддерживает установку минимального, максимального и интервального значений шкалы оси.* Минимальное и максимальное значения: обозначают минимальное и максимальное значения в диапазоне отображения оси значений. Если заданное минимальное значение больше максимального, то соответствующая установка максимального значения недействительна. * Значение интервала: настраиваемый интервал основной шкалы, например, установите значение интервала 2 миллиона, как показано ниже:

Примечание: Если вы установили формат значений графика на "миллион" или "миллиард" в Формат значений графика, вам все равно нужно ввести значение без единиц измерения при настройке оси значений, например, 300000000, и вы не можете напрямую ввести 3 как 300 миллионов.

4. Настройка маркировки осей

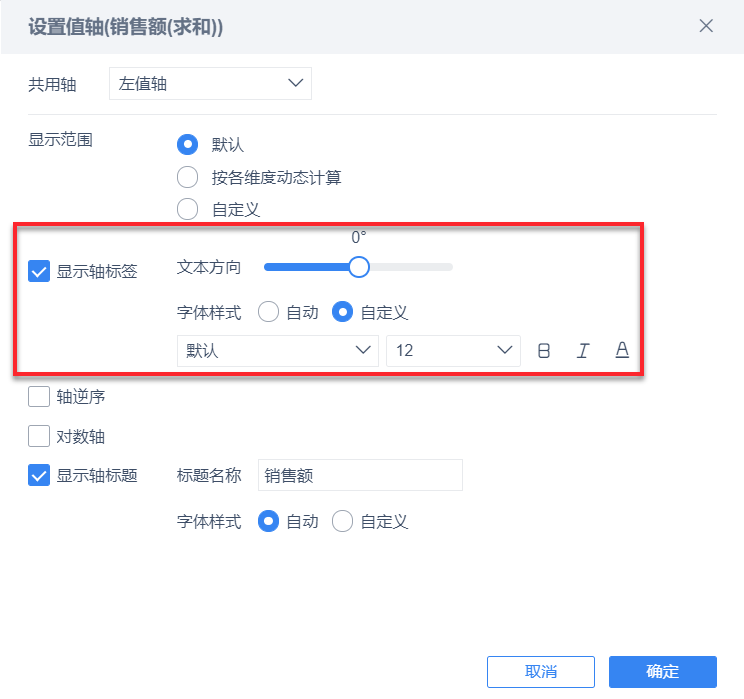

Метки осей можно скрыть или нет, нажав "Показать метки осей", а также задать направление текста и стиль шрифта. Как показано на рисунке ниже:

5. Установка оси в обратном порядке

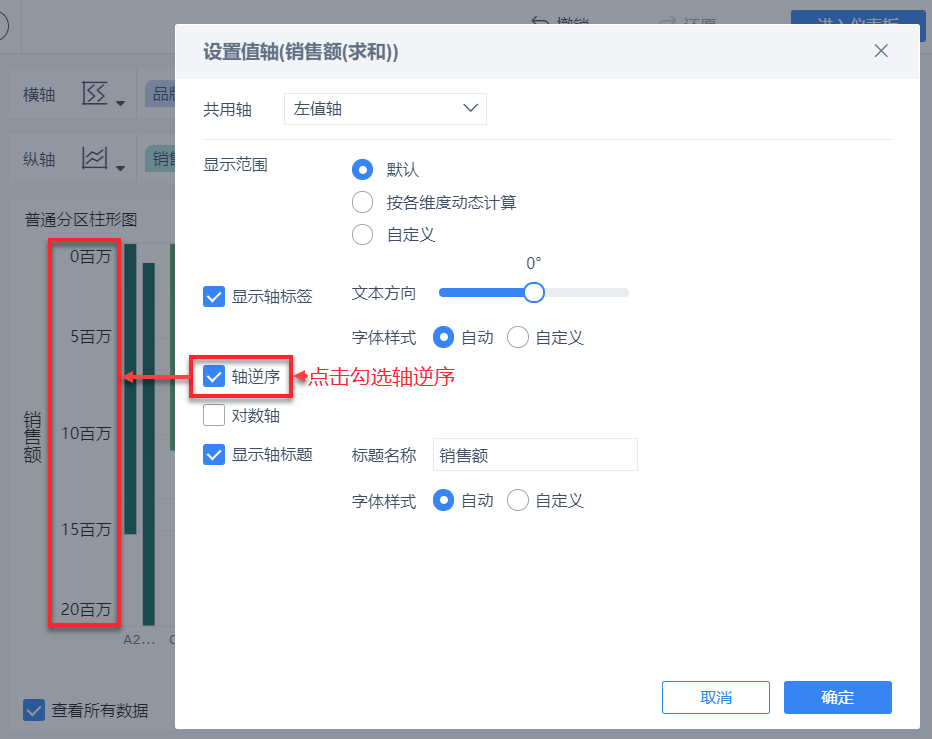

Отметьте "Обратный порядок осей", чтобы указать, что значения меток осей на графике отображаются в обратном порядке. Как показано на рисунке ниже:

6. Установка логарифмической оси

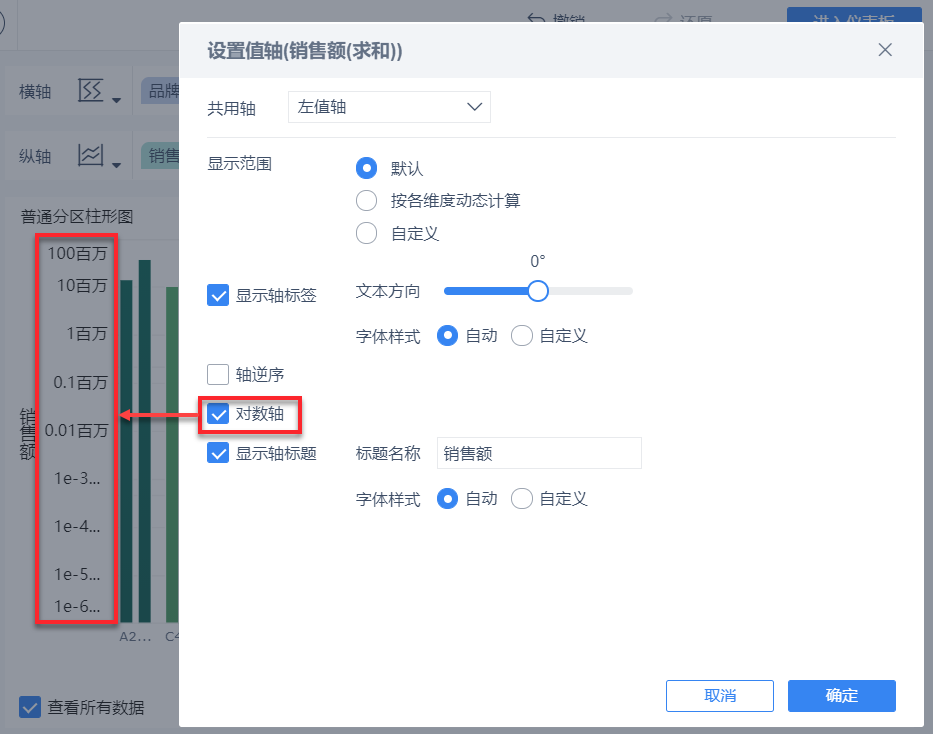

Установите флажок "Логарифмическая ось", чтобы использовать логарифмическую шкалу; если флажок установлен, метки осей будут откладываться в степени 10. Это показано на следующем рисунке:

7. Установка заголовков осей

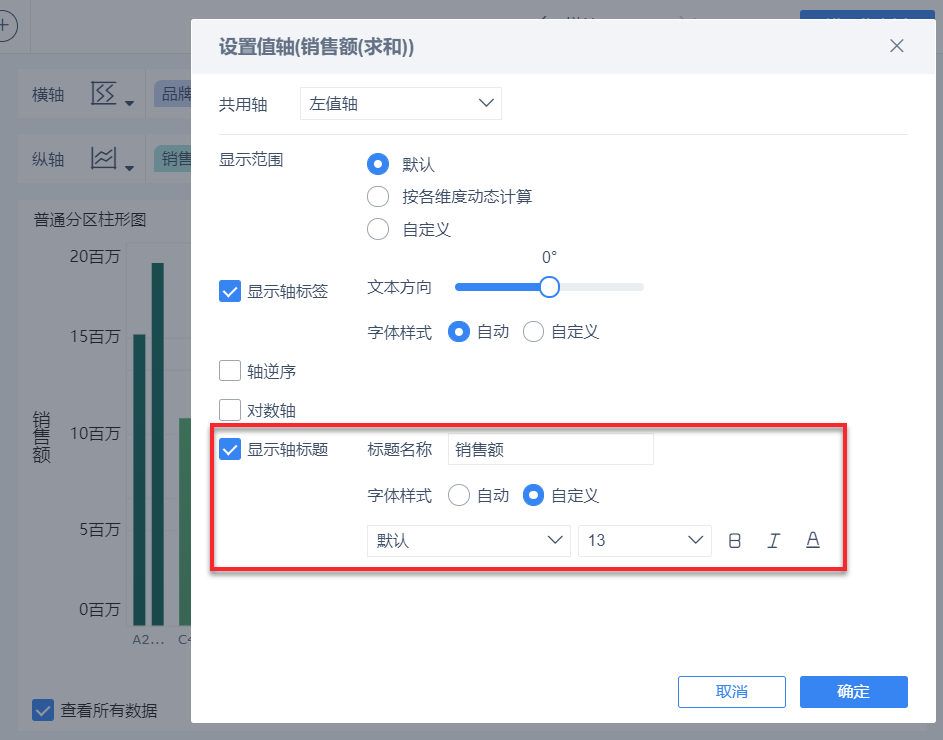

Вы можете нажать "Показать заголовок оси", чтобы выбрать, скрывать его или нет, а также задать название заголовка и стиль шрифта. Вы можете задать название и стиль шрифта, как показано на рисунке ниже:

8. условия

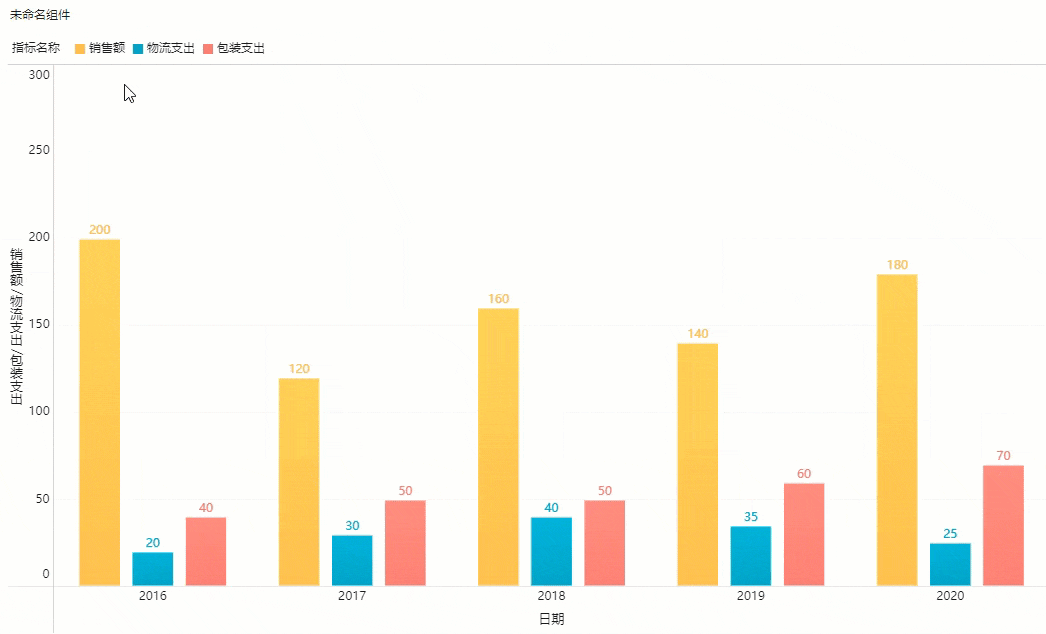

Если график содержит более одной серии, значение вертикальной оси не может динамически изменяться после отмены отображения некоторых серий. Это показано на следующем рисунке:

Как добиться эффекта динамического изменения вертикальной оси на рисунке ниже?

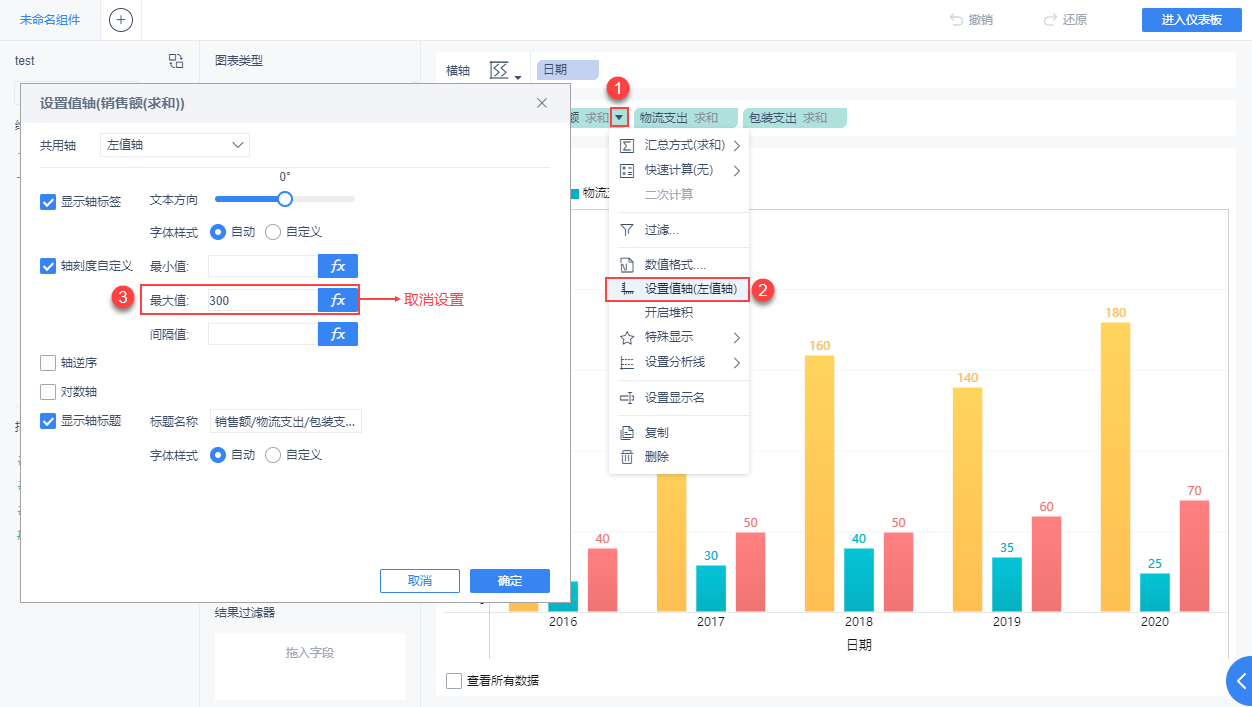

Значение вертикальной оси не может быть динамически изменено, поскольку максимальное значение вертикальной оси настраивается, отмените это, и вы сможете сделать это, как показано ниже:
