1. Обзор

[helpvideo]5655[/helpvideo]### 1.1 Версия

Версия FineBI	Функциональные изменения
6.0	* Новый тип графика "Sankey Chart" * В тип пользовательских диаграмм добавлена новая "Линия потока", которую можно использовать для создания диаграмм Санки.

1.2 Сценарии применения

Диаграмма Sankey - это диаграмма, используемая для визуализации потока данных. Она соответствует размеру потока данных по ширине ветвей, проходящих через диаграмму. На диаграмме Sankey направление линий отражает направление потока данных, а изменение ширины линий позволяет визуализировать изменения в данных.

Диаграммы Санки идеально подходят для визуализации и анализа таких данных, как энергия, состав материалов, финансы, посещаемость сайта пользователями и т. д., и могут наглядно показать направление потока и величину трафика между различными узлами.

Например, есть поставщик, занимающийся оптовой торговлей морепродуктами, который поставляет их в магазины по всей стране в зависимости от заказа. Поставщик хочет предсказать, какие морепродукты в будущем потребуют большего пополнения запасов, но не знает, каковы заказы, какие именно морепродукты заказывают чаще и где они продаются.

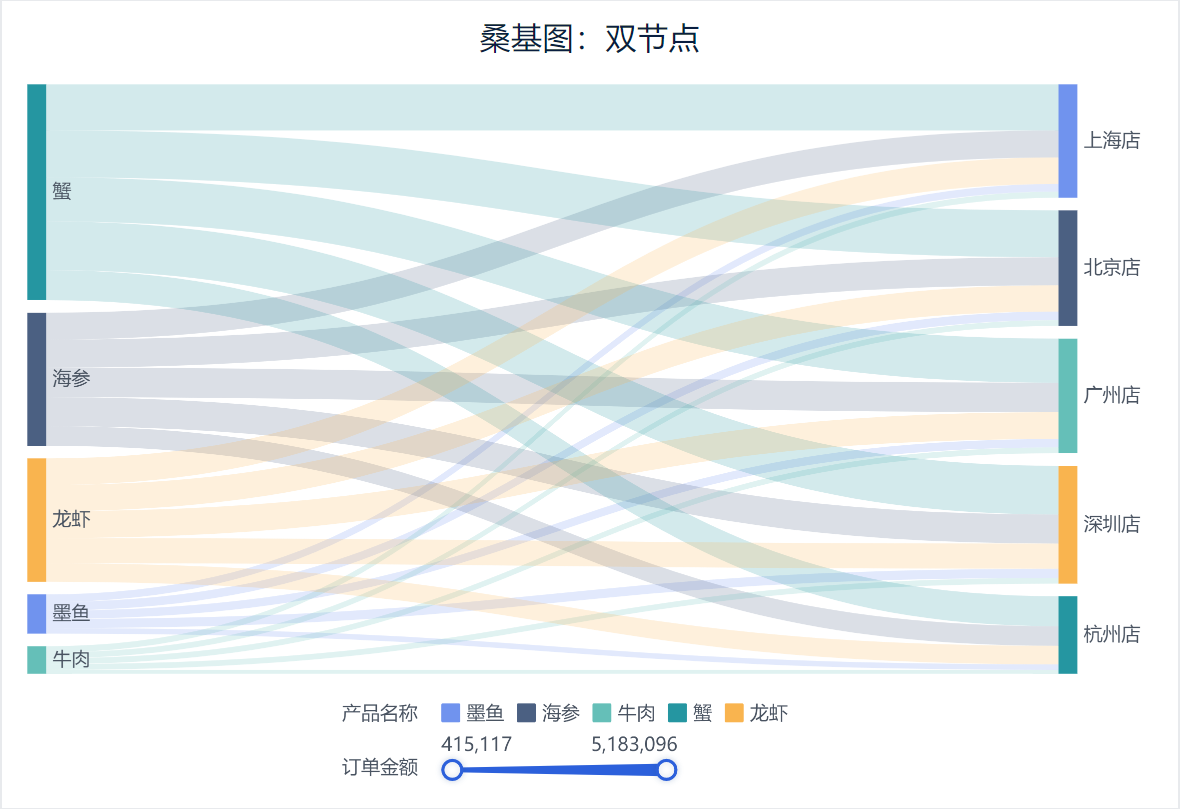

Теперь я хочу проанализировать, какие 5 морепродуктов являются самыми продаваемыми и в каких магазинах они продаются. У нас есть диаграмма Санки, на которой показан каждый продукт, магазины, в которые он поступает, и толщина линии, которая показывает, насколько он поступает. Это показано на диаграмме ниже:

1.3 Основные требования

Эффекты диаграмм	Размерные поля	Поля индикаторов
санкирту	>=2	>=1

1.4 Графические особенности

1) Преимущества

Интуитивно понятные: диаграммы Санки наглядно показывают величину трафика данных через ширину стрелок или столбиков, что делает их простыми для понимания
Сохранение энергии: диаграмма Санки предназначена для соблюдения принципа сохранения энергии, т.е. сумма всех притоков равна сумме всех оттоков, что помогает продемонстрировать равновесное состояние данных

2) Недостатки

Сложность: для диаграмм Sankey со сложными путями потока данных или слишком большим количеством узлов это может привести к диаграммам, которые трудно интерпретировать и понять
Ограничения по детализации: диаграммы Санки могут быть недостаточно эффективны для представления очень подробных потоков данных, особенно если разница в потоках между точками данных невелика

1.5 Демо-версия

Пользователи могут нажать на Sangitu DEMO, чтобы получить доступ к предварительному просмотру, изучить и начать работу с онлайн-проектом.

2. Пример первый: два узла

2.1 Подготовка данных

1) Пользователь входит в систему FineBI, нажимает "Мои анализы", выбирает папку и нажимает "Новая Analysis Subject", как показано на следующем рисунке:

2) Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Образец данных: Order Sales Detail.xlsx

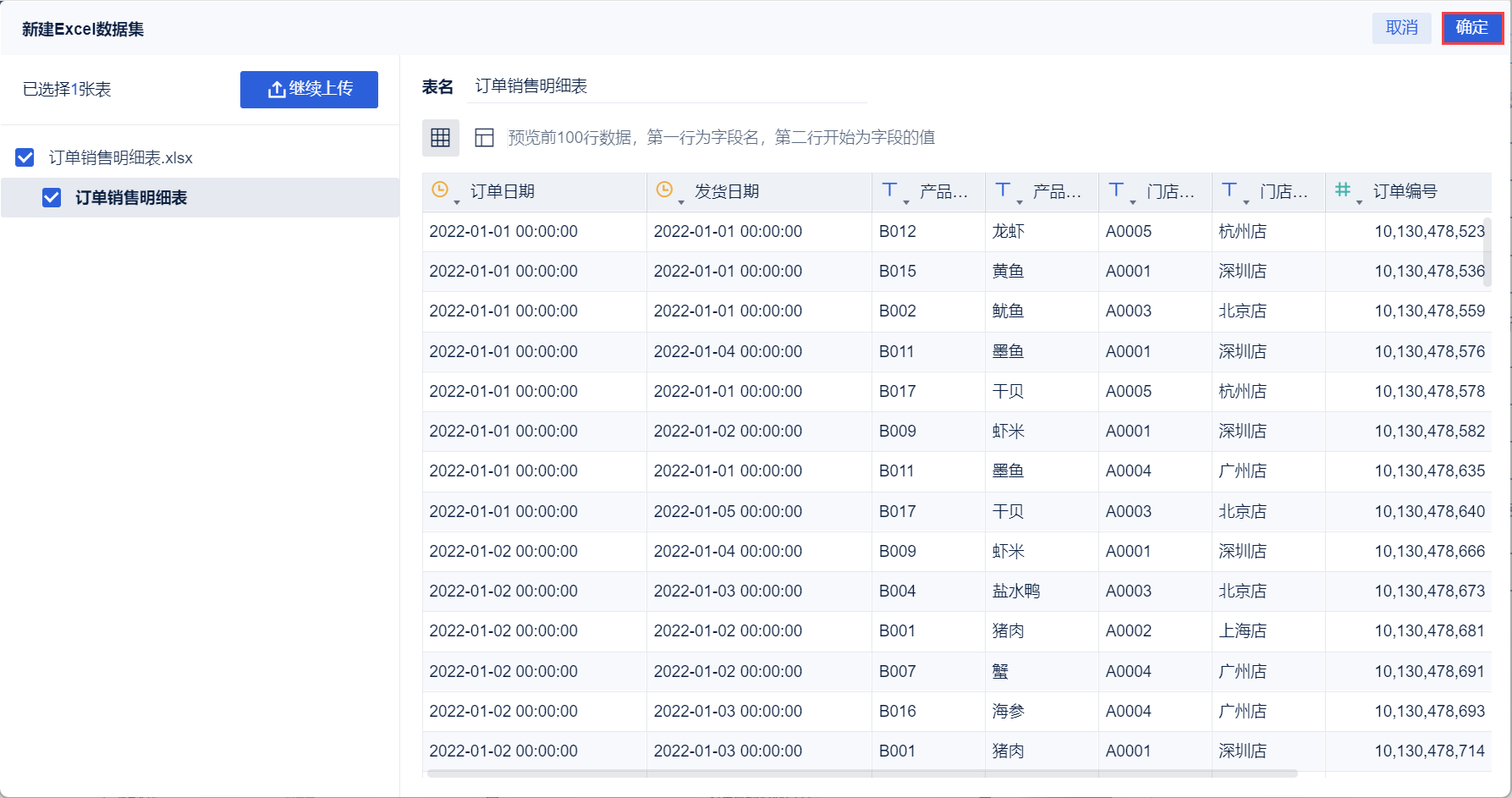

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

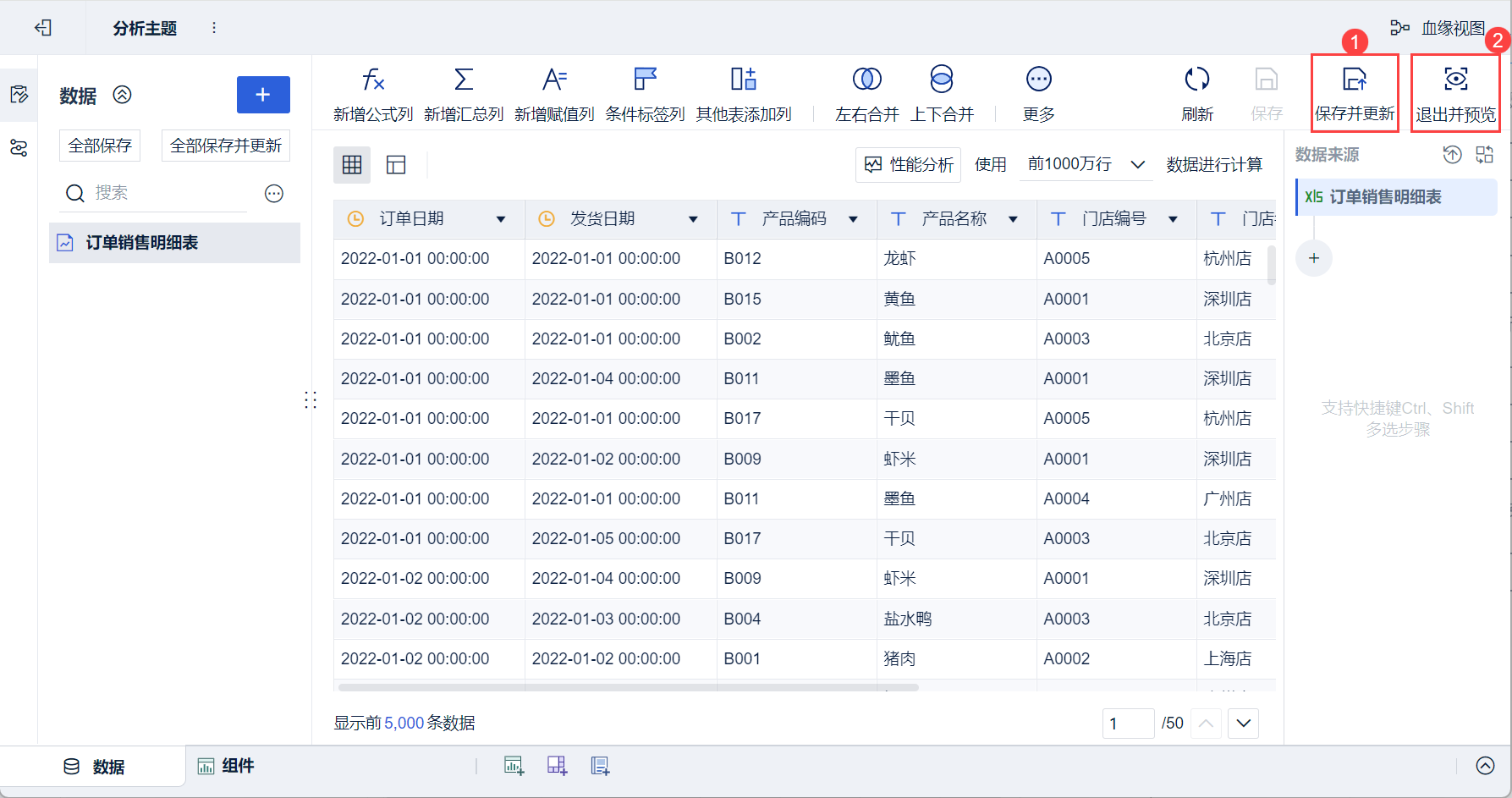

4)Нажмите "Сохранить и обновить" и "Выход и предварительный просмотр", данные будут успешно подготовлены, как показано ниже:

2.2 Создание компонентов

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

2) В разделе "Тип диаграммы" выберите "Диаграмма Санки".

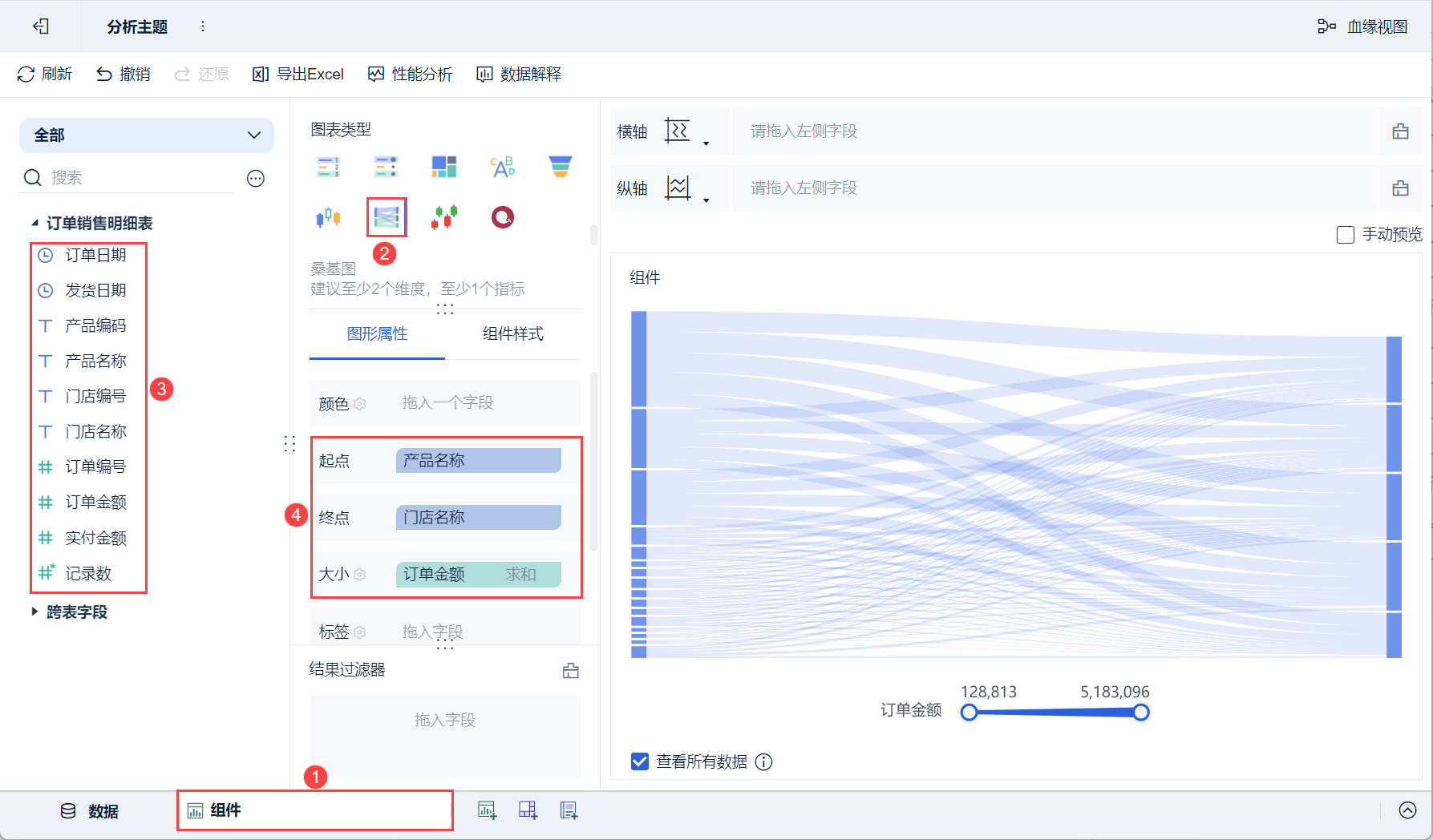

3) Перетащите поле "Название продукта" анализируемой области слева в столбец "Начало" в разделе "Графические свойства", поле "Название магазина" - в столбец " Конец", аполе "Сумма заказа" - в столбец "Размер ", как показано на рисунке ниже:

Примечание: Значение 0 или отрицательное значение в таблице данных будет отфильтровано при построении графика.

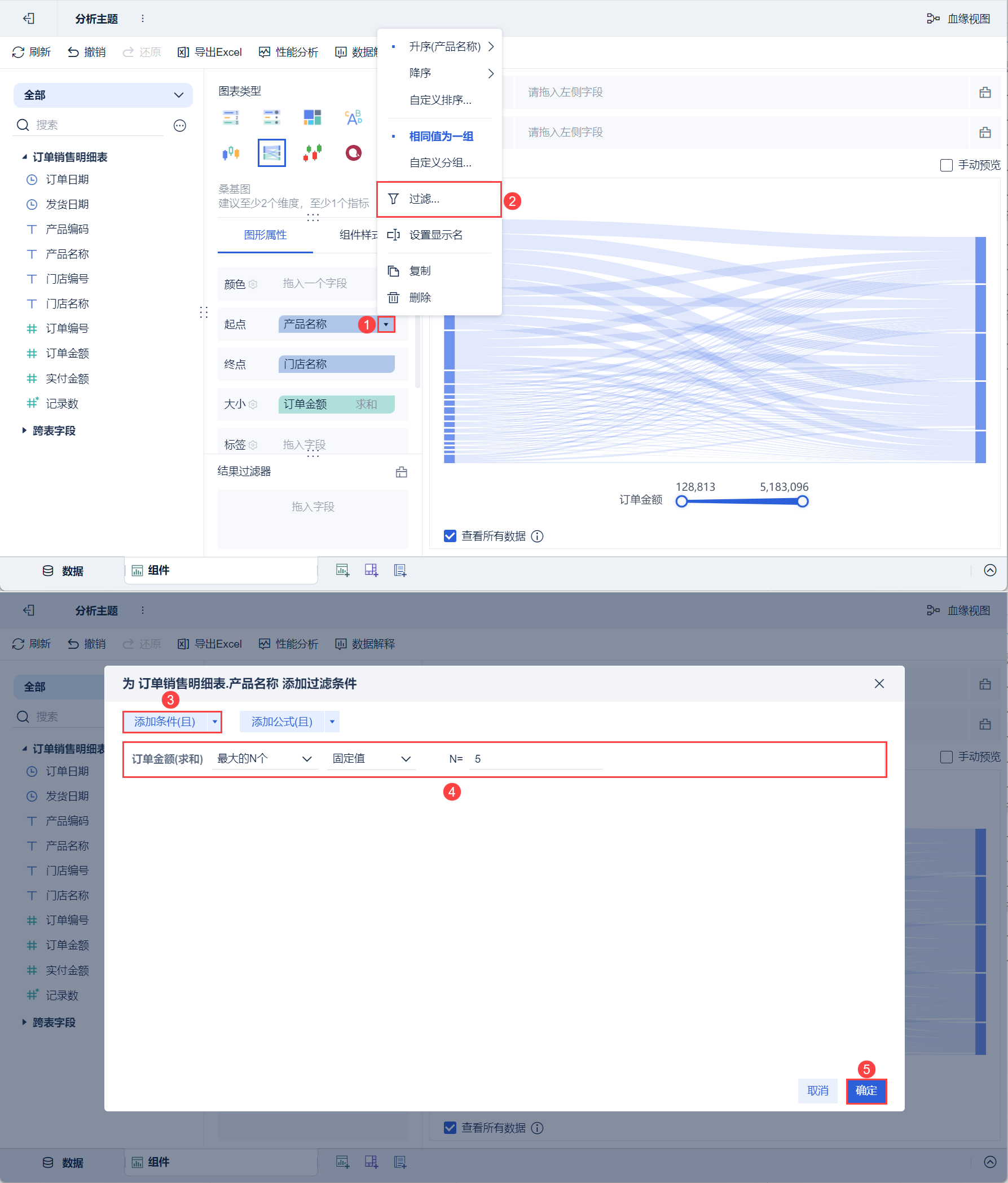

4) Нажмите на выпадающую кнопку "Название продукта" в начальном столбце, выберите "Фильтр", добавьте условия фильтрации во всплывающем окне настроек и отфильтруйте 5 продуктов с наибольшей суммой заказа, как показано на следующем рисунке:

2.3 Улучшающие компоненты

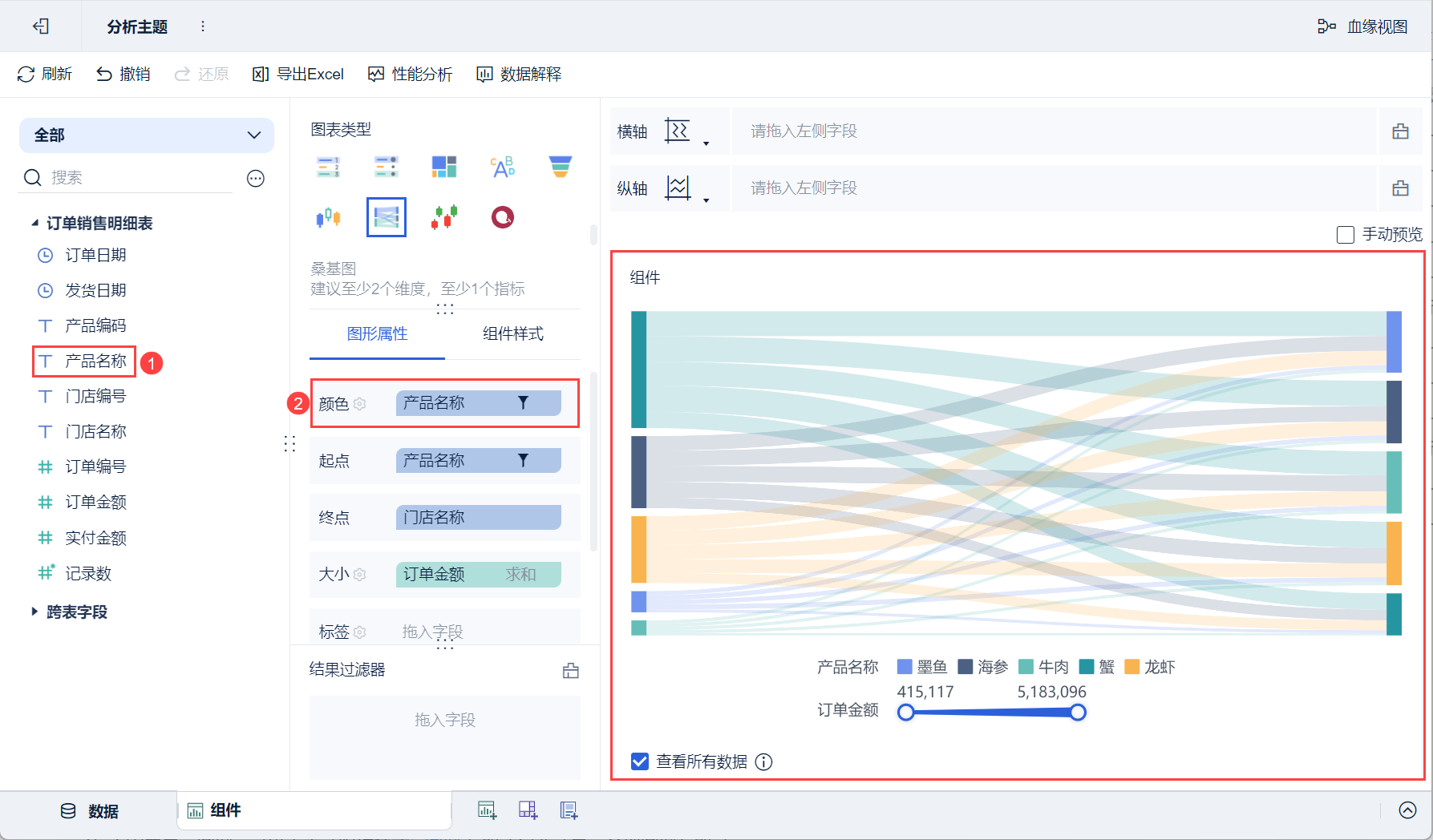

1) Разграничьте различные потоки продукции с помощью разных цветов. Перетащите поле "Название продукта" анализируемой области слева в колонку "Цвет" в разделе "Графические свойства", как показано на рисунке ниже:

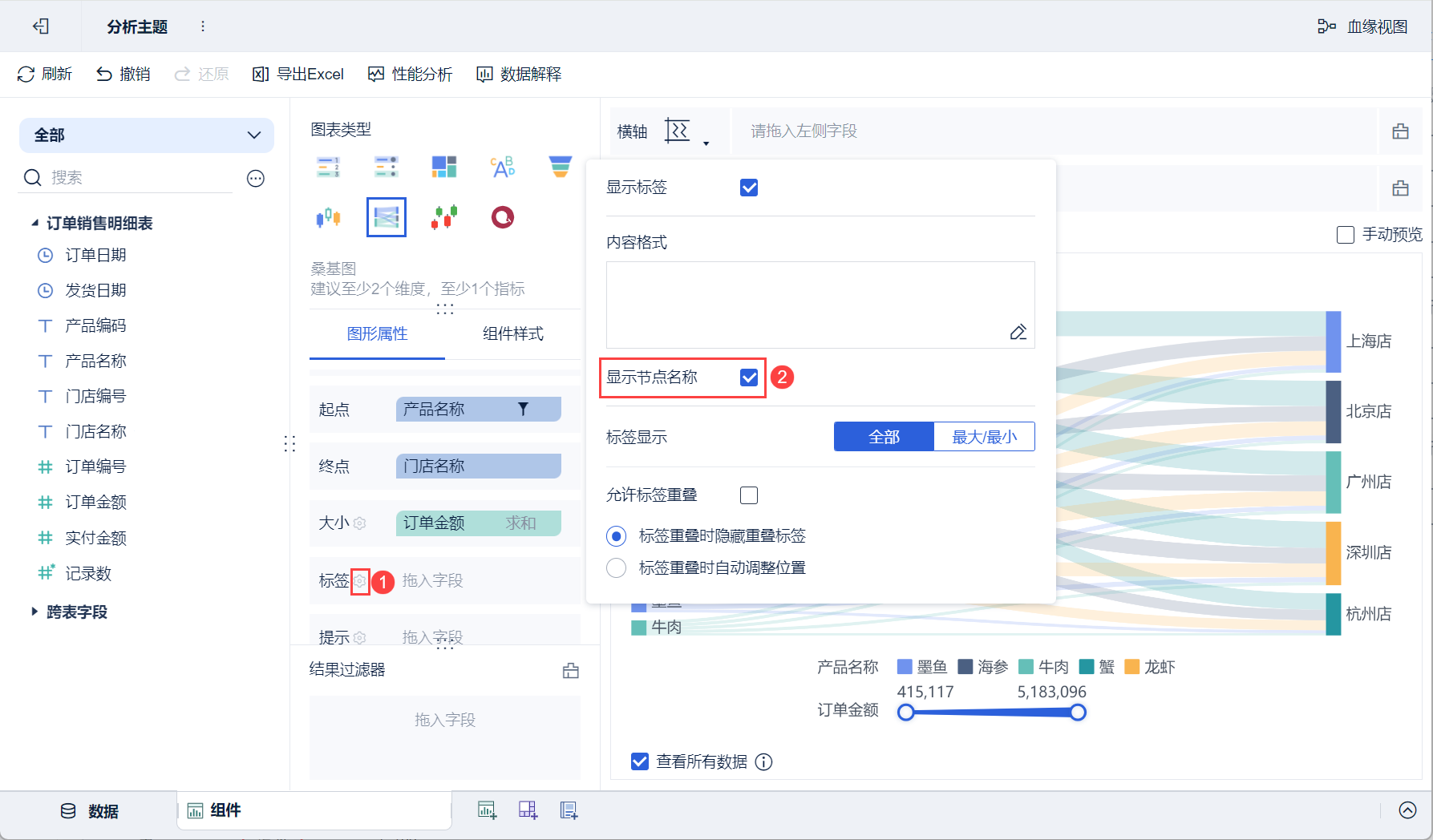

2) Добавьте на график метки начальной и конечной точек. Нажмите кнопку "Настройка метки" в разделе "Свойства графика" и установите флажок "Показывать имя узла" во всплывающем окне настроек , как показано на следующем рисунке:

Дополнительные настройки цветов, меток, подсказок, гранулярности и т. д. см. в разделе: Графические свойства

Дополнительные настройки легенд, линий сетки, фонов, адаптивных отображений и т. д. см. в разделе: Стили компонентов диаграмм.

2.4 Создание приборных панелей

1) Нажмите кнопку Добавить панель в нижней части экрана редактора темы Analytics.

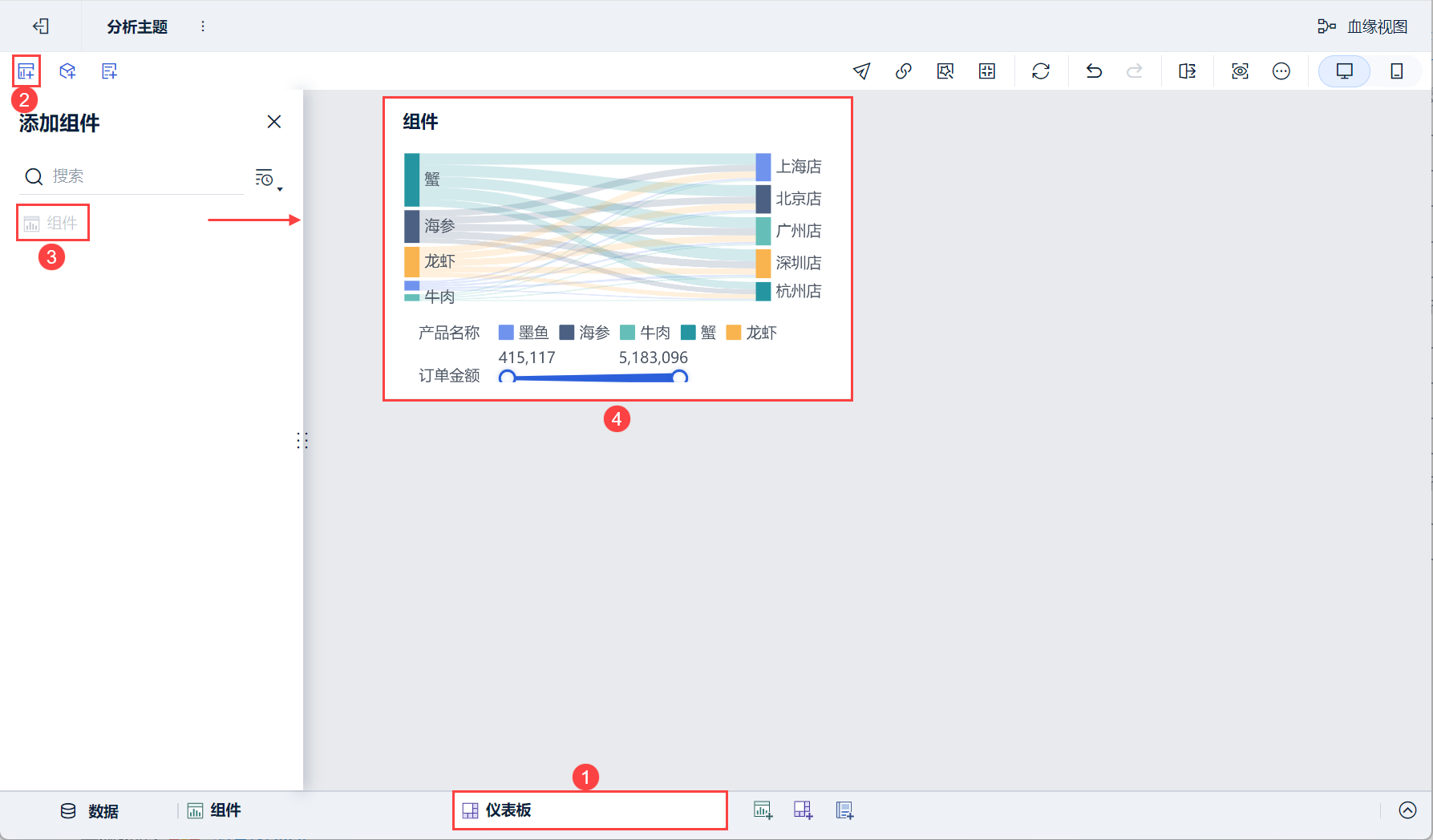

2) Войдите в интерфейс редактирования приборной панели и перетащите компонент на приборную панель, как показано ниже:

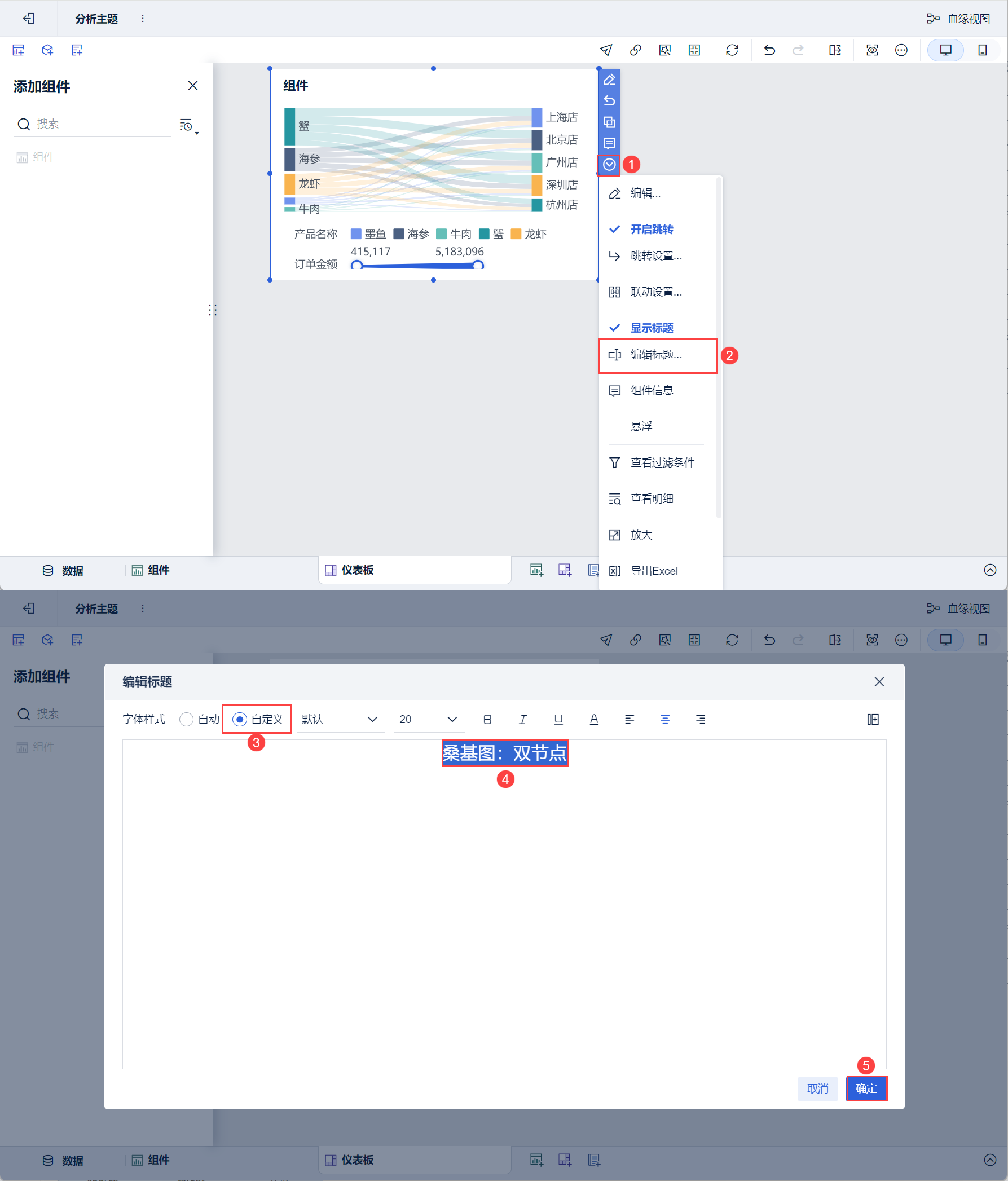

3) Прокрутите вниз и выберите "Редактировать заголовок", выберите "Пользовательский" для стиля, установите заголовок "Диаграмма Санки: два узла" и нажмите "ОК". Как показано на рисунке ниже:

2.5 Эффекты просмотра

1) ПК

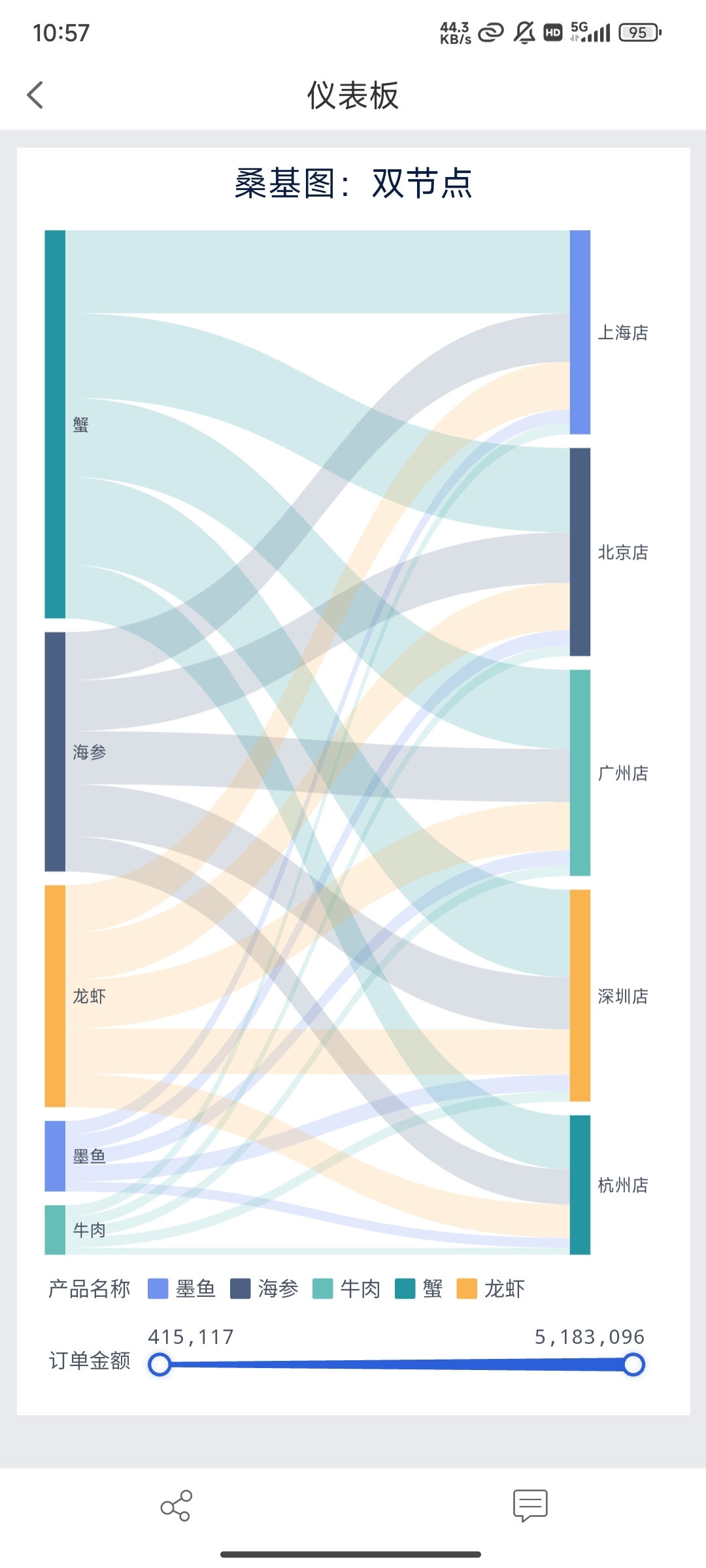

2) Мобильный

3. Пример второй: три узла

3.1 Подготовка данных

См. раздел 2.1 данной статьи, который здесь повторять не будем.

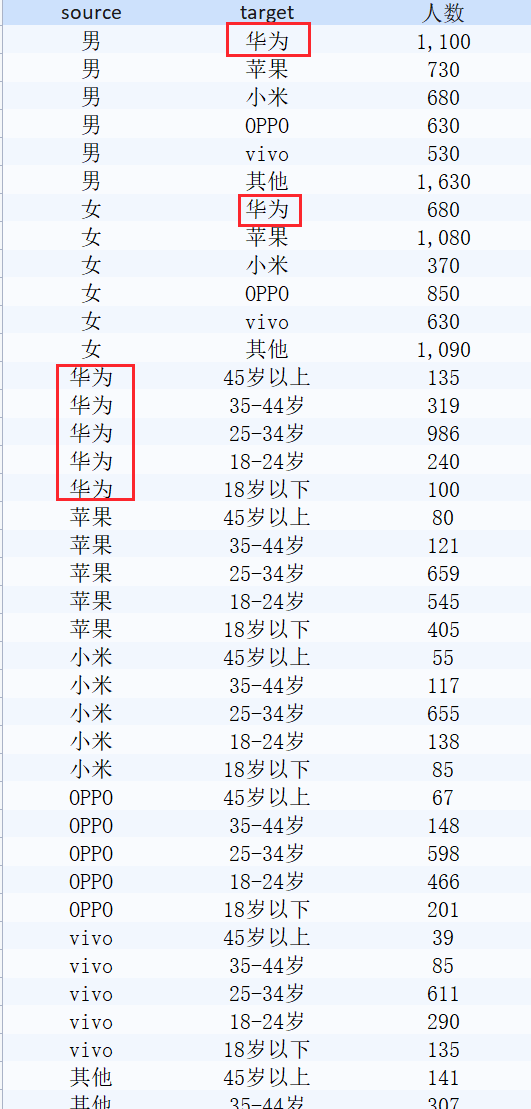

Пример данных: Sankey diagram.xlsx.xlsx)

источник: указывает начальную точку оттока данных
цель: указывает на конец направления потока данных
Количество людей: показатель интенсивности движения

Например, если использовать этот лист excel для создания диаграммы Санки, то поток должен выглядеть так: "Пол > Марка используемого мобильного телефона > Возраст", причем марка мобильного телефона является как конечной, так и начальной то чкой.

3.2 Производство компонентов

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

2) В разделе "Тип диаграммы" выберите "Диаграмма Санки".

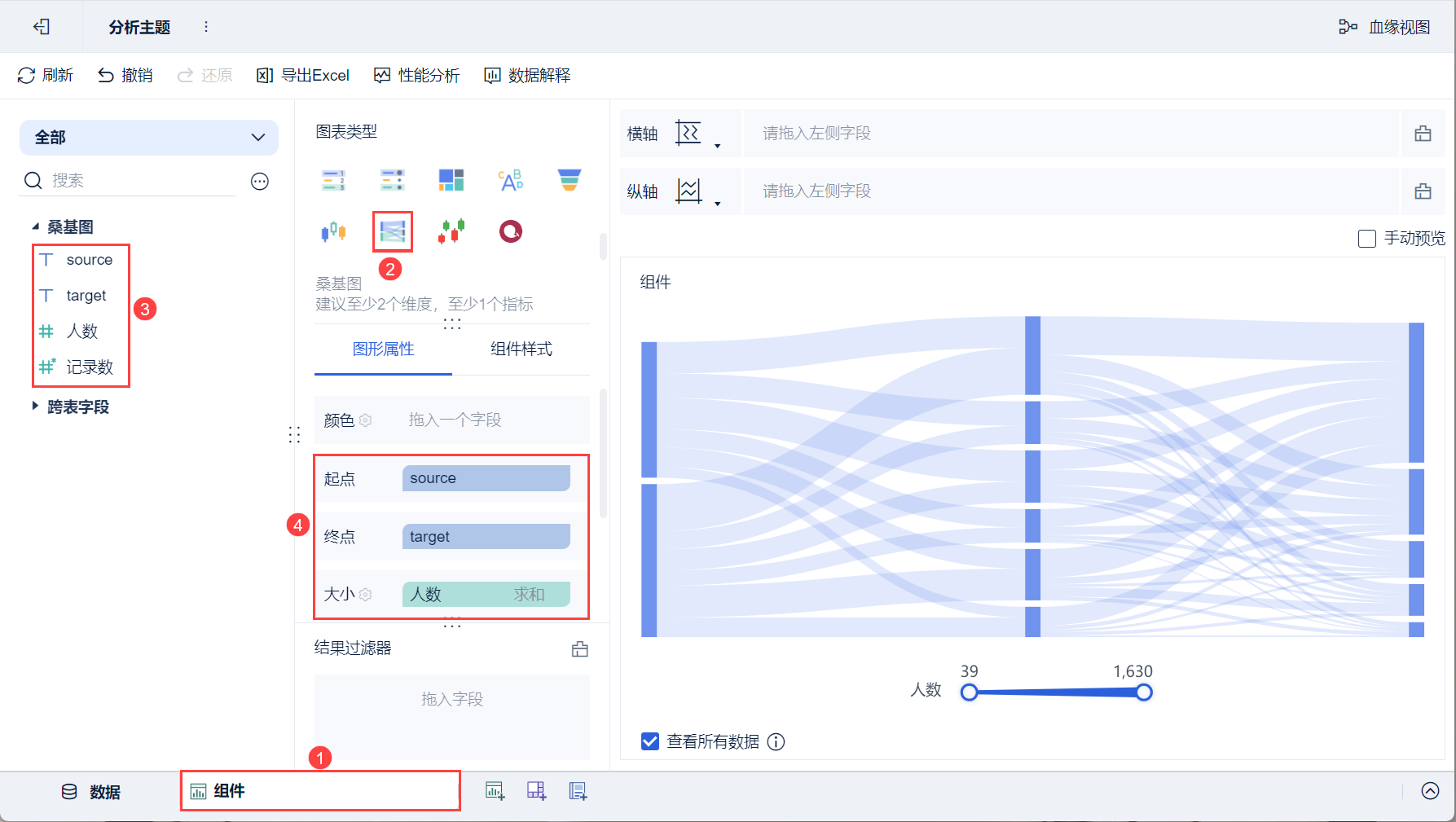

3) Перетащите "источник" анализируемой области слева в колонку "Начало" в разделе "Графические свойства", поле "цель" - вколонку " Конец", аполе "количество людей" - в колонку "Размер ", как показано на следующем рисунке:

3.3 Усовершенствование компонентов

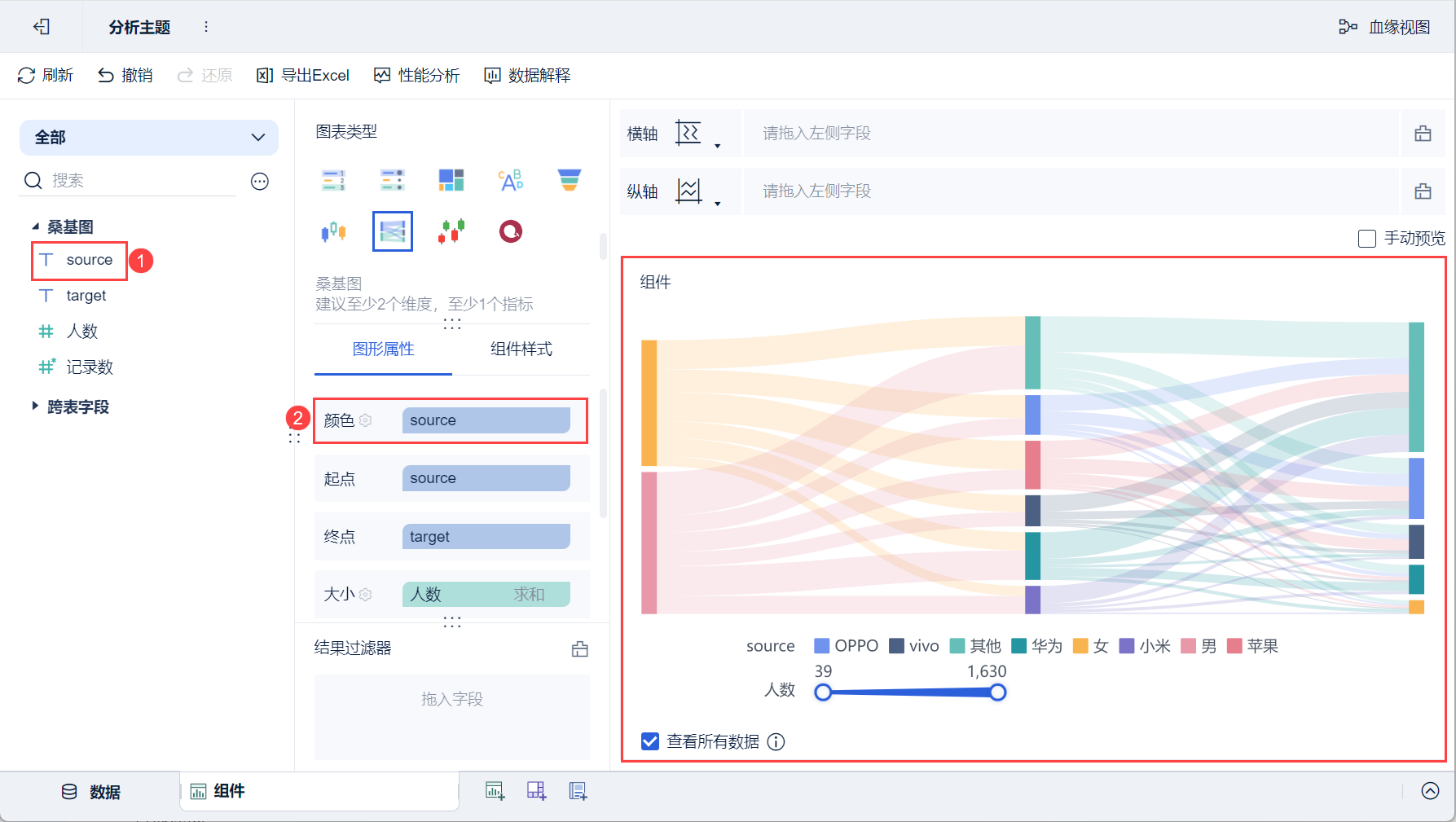

1) Разграничьте различные потоки продукции с помощью разных цветов. Перетащите поле "источник" анализируемой области слева в столбец цвета в разделе "Графические свойства", как показано на следующем рисунке:

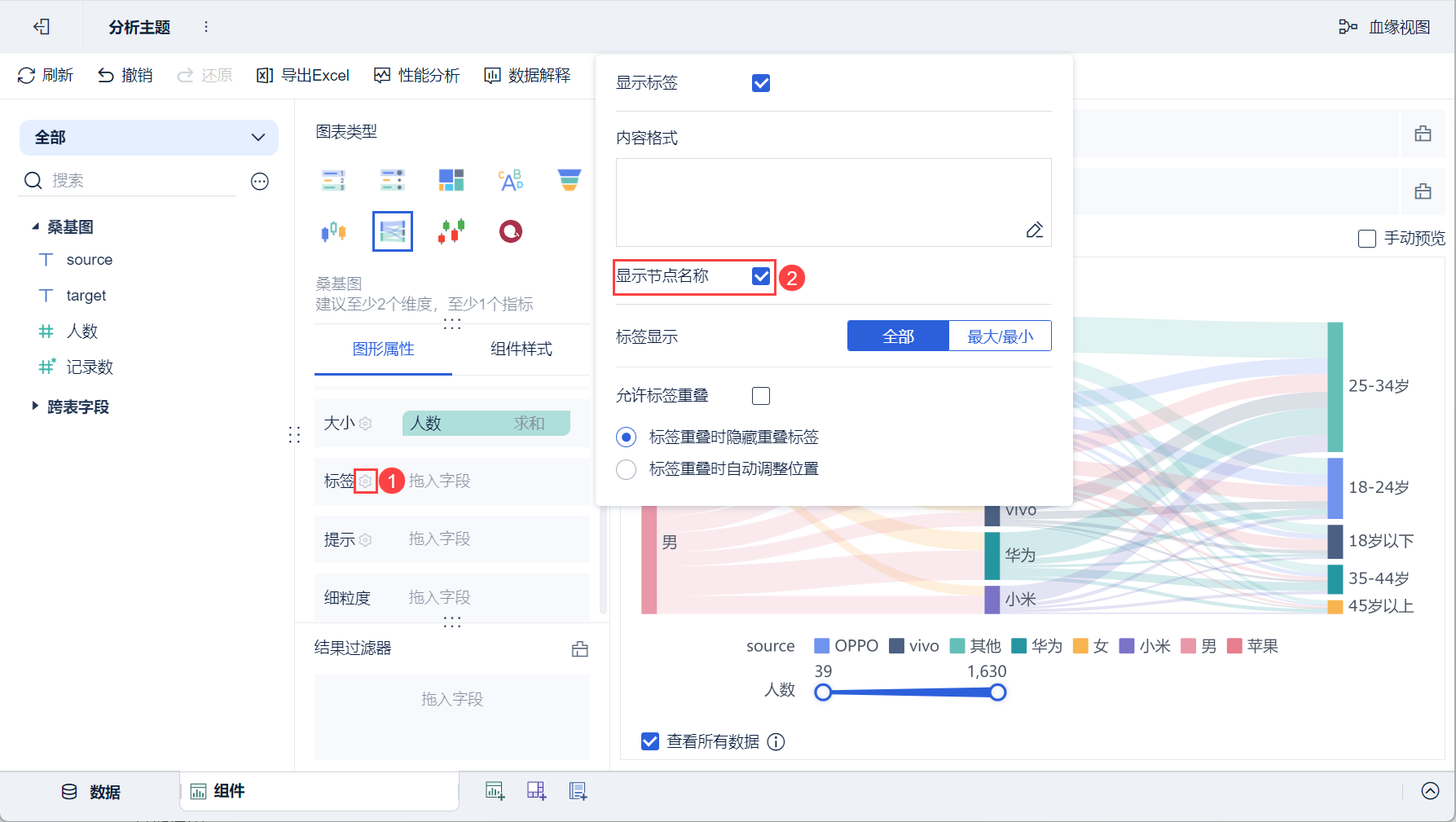

2) Добавьте на график метки начальной и конечной точек.Нажмите кнопку "Настройка метки" в разделе "Свойства графика" и установите флажок "Показывать имя узла" во всплывающем окне настроек,как показано на следующем рисунке:

3.4 Создание приборных панелей

Обратитесь к пункту 2.4, с той лишь разницей, что в заголовке будет указано "Диаграмма Санки: три узла".

3.5 Эффекты просмотра

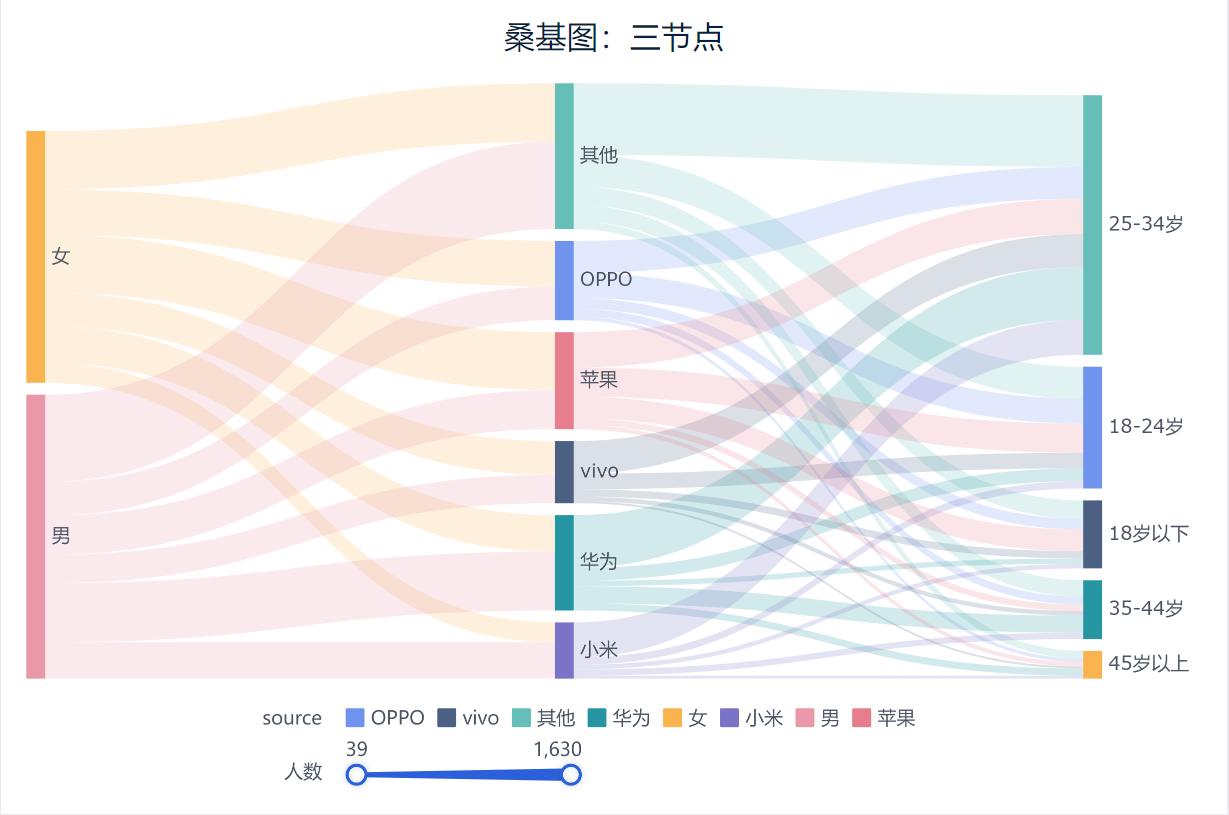

1) ПК

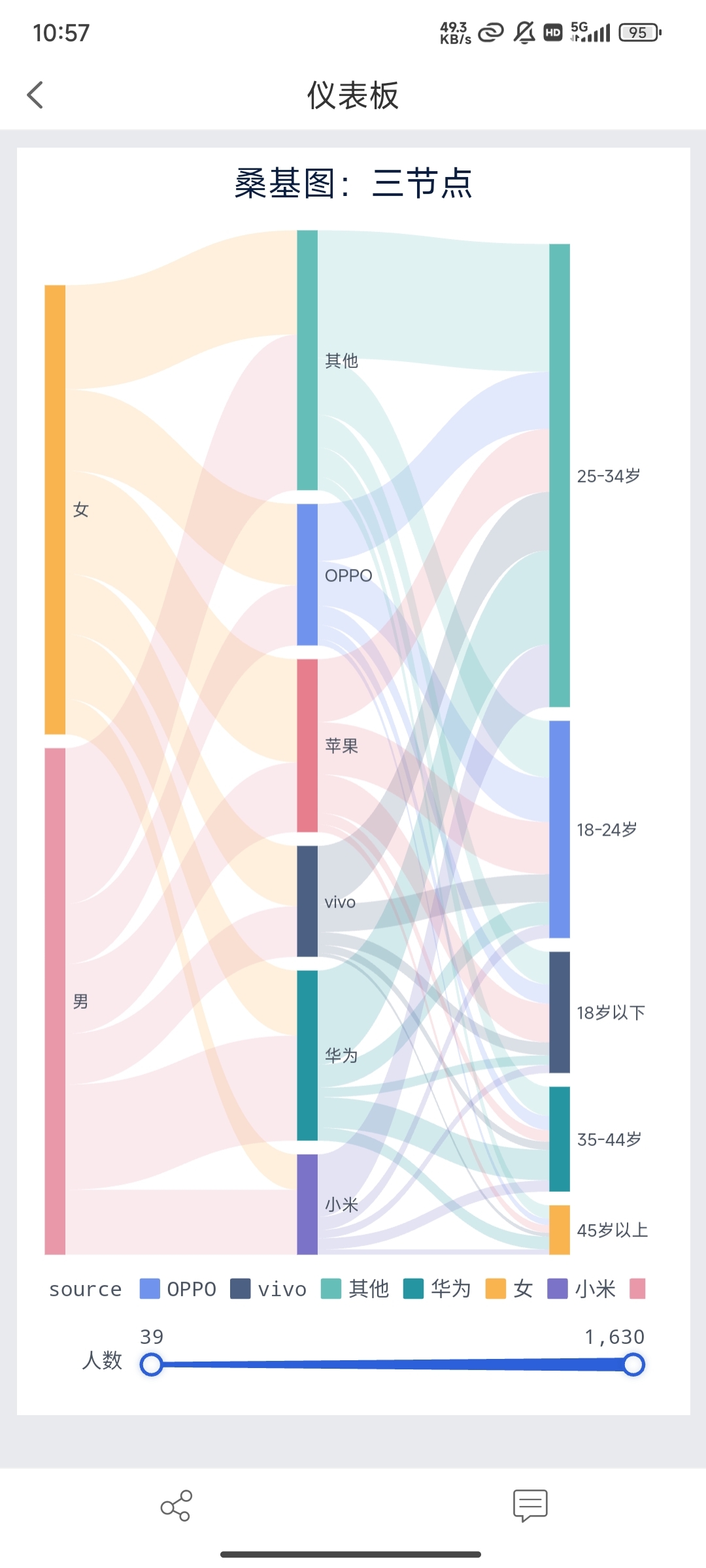

2) Мобильный
