Динамическое отображение областей карты на основе параметров

1. Обзор

1.1 Ожидаемое воздействие

В настоящее время региональная карта отображается только для Китая, а пользователи хотели бы динамически отображать карту определенной провинции. Как показано на рисунке ниже:

1.2 Идеи для реализации

Это достигается с помощью компонента Text Dropdown Filter.

2. Операционные шаги

2.1 Подготовка данных

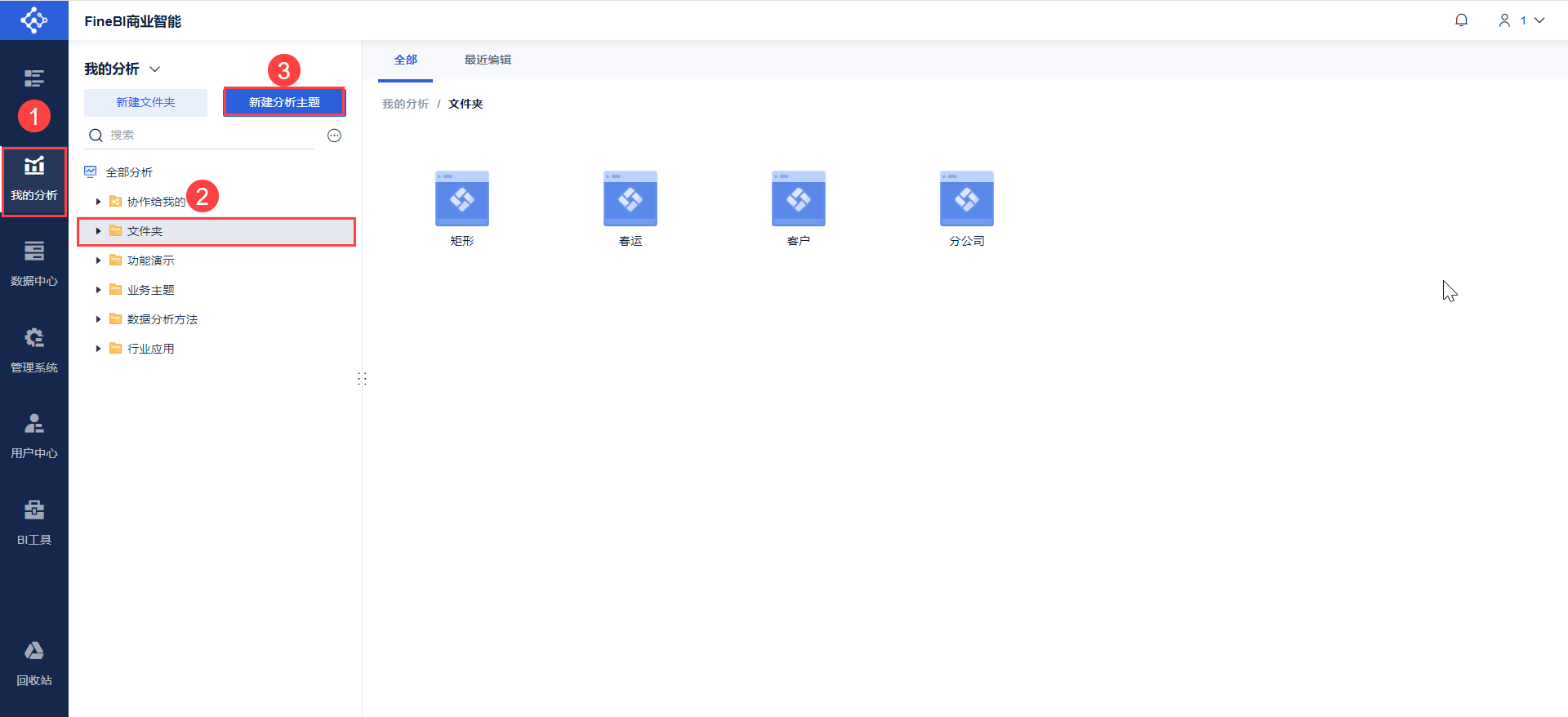

1) Администратор входит в систему, нажимает на "Мои анализы", выбирает папку и нажимает на "Новая Analysis Subject". Как показано на рисунке ниже:

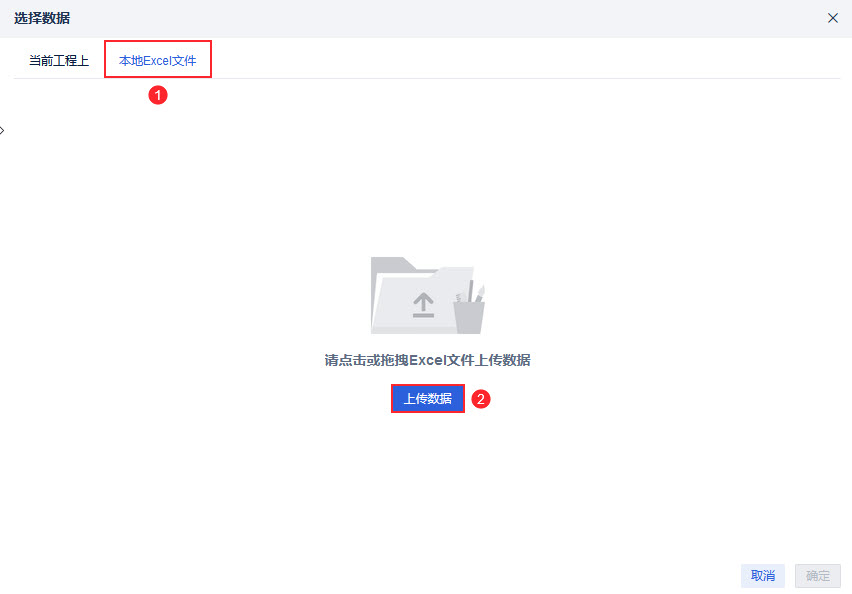

2)Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Пример данных:анализ районных данных.xlsx

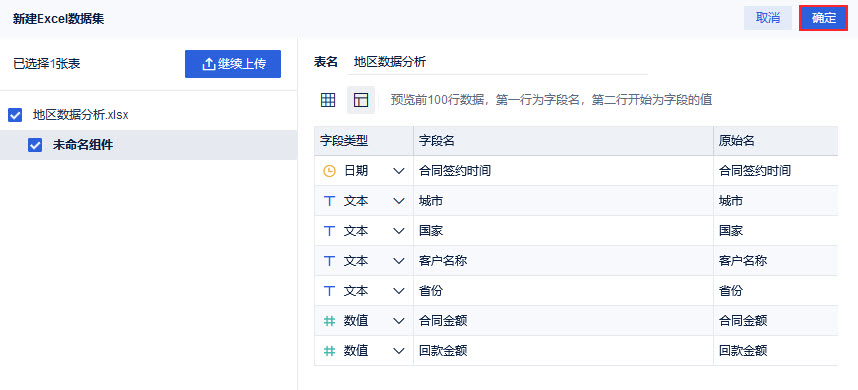

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

2.2 Создание компонентов

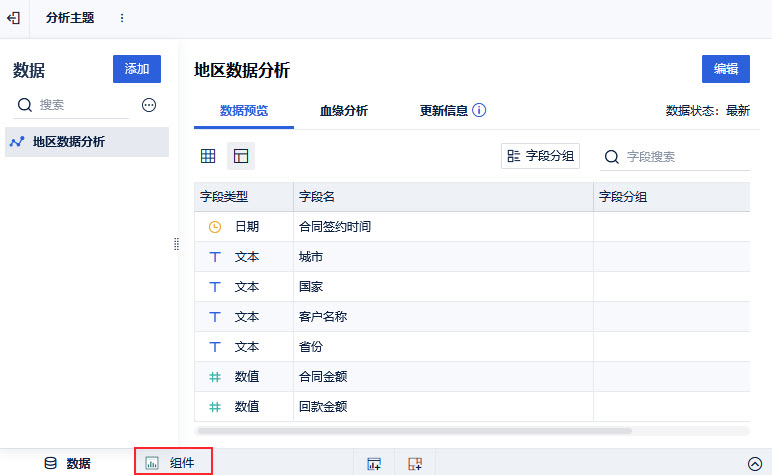

1) Нажмите кнопку "Компоненты" в левом нижнем углу. Как показано на рисунке ниже:

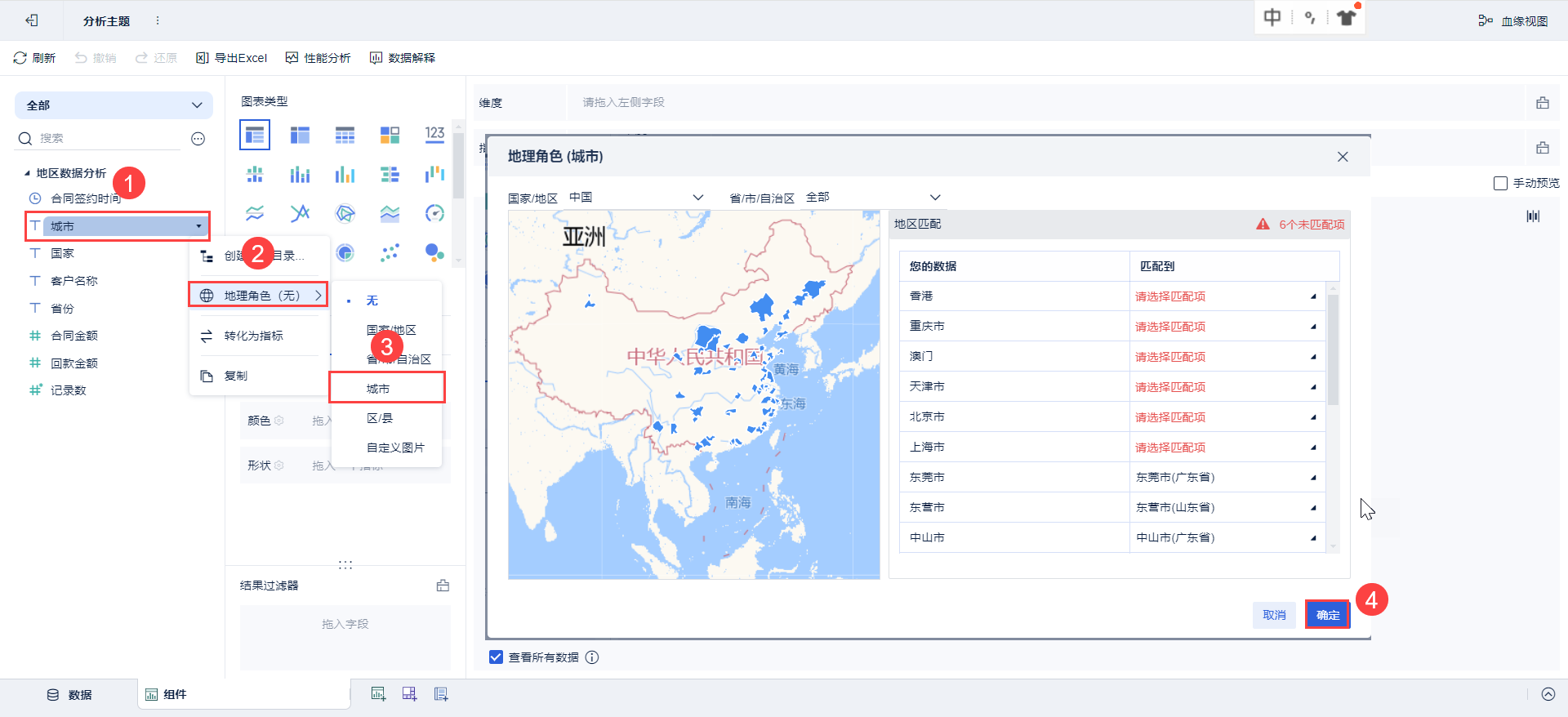

2) Преобразуйте поле "Город" в анализируемом измерении региона в географическую роль. Это показано на рисунке ниже:

Примечание: Соответствие муниципалитетов см. в разделе: Муниципалитеты, соответствующие географическим ролям (города)

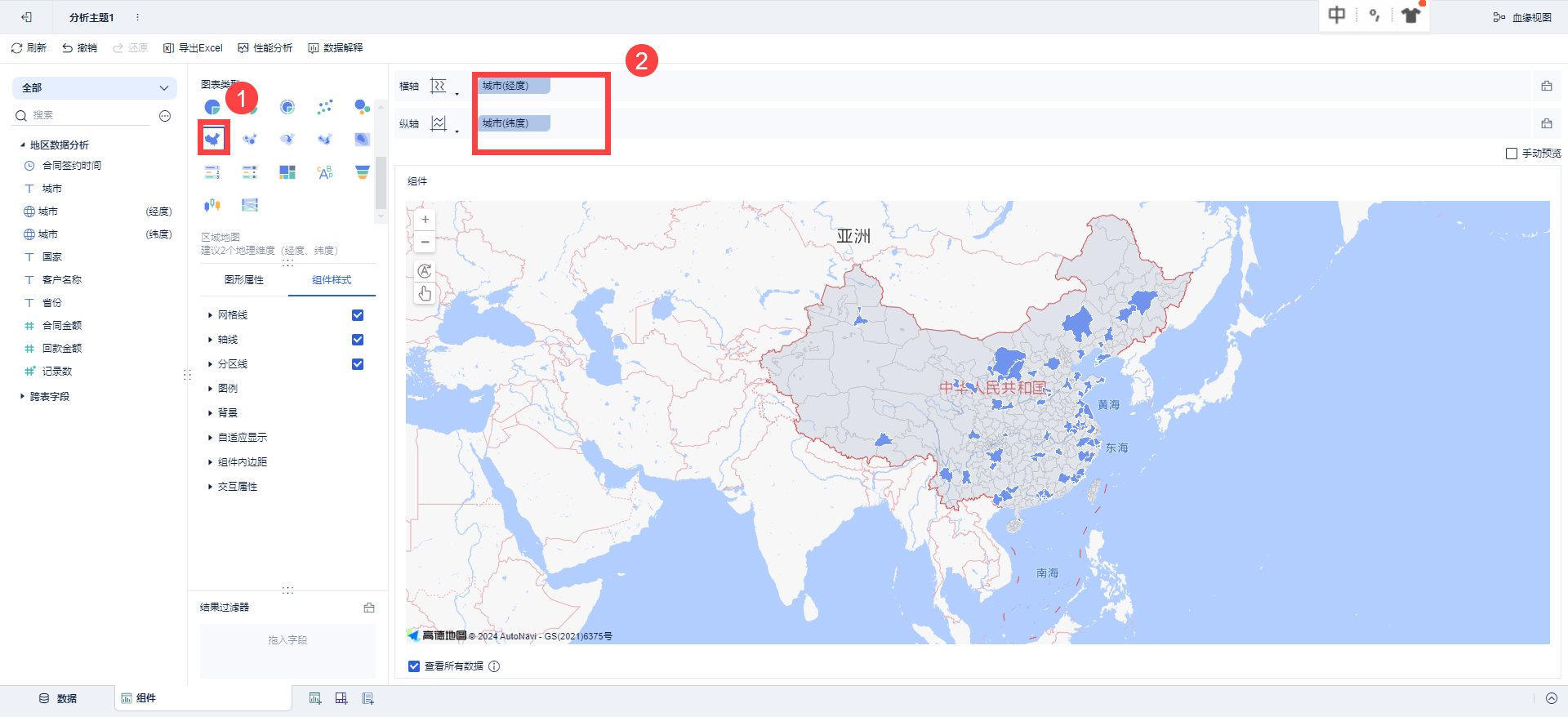

3)В разделе "Тип диаграммы" выберите "Региональная карта" и перетащите поле "Город (долгота)" на горизонтальную ось, а поле "Город (широта)" - на вертикальную ось. Как показано на рисунке ниже:

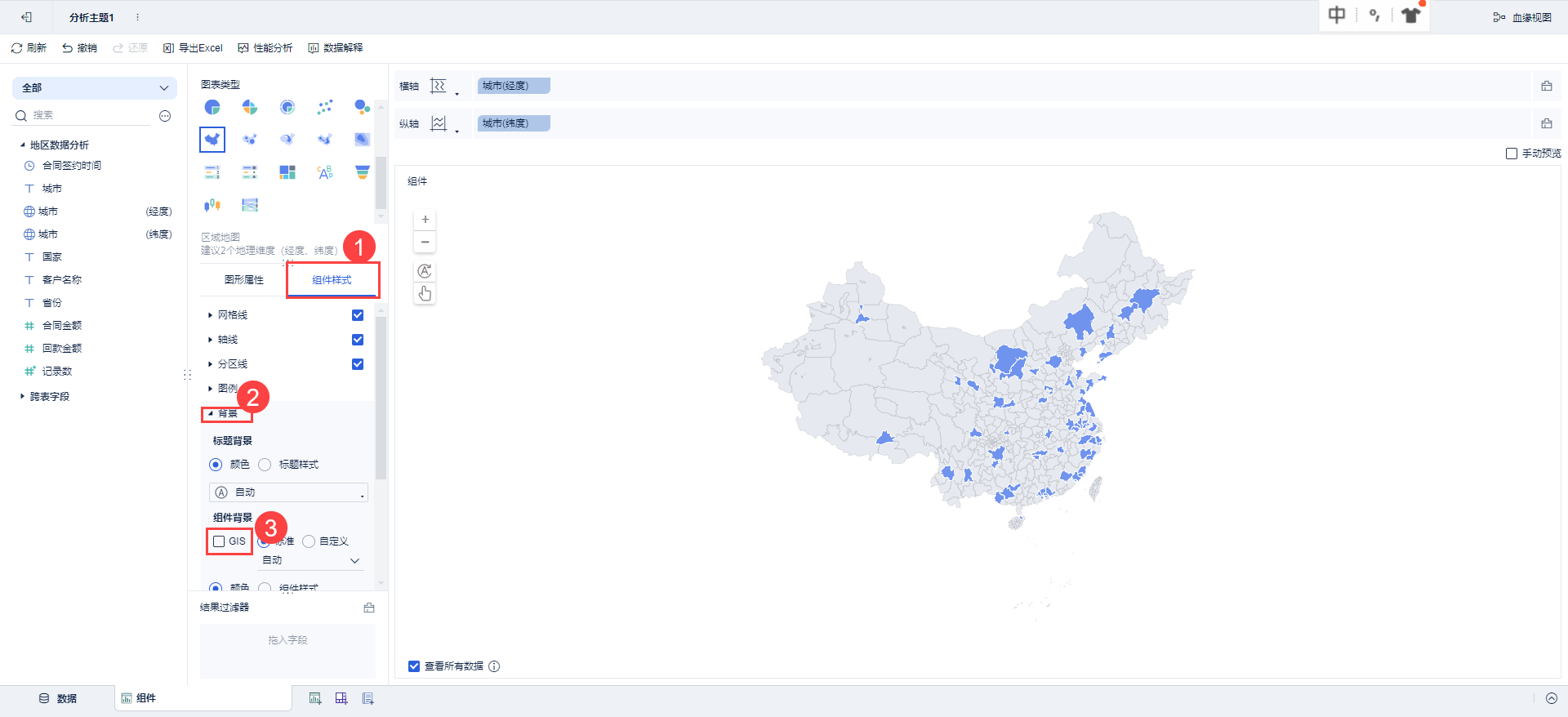

4) Нажмите "Стиль компонента>Фон" и оставьте GIS без флажка. Как показано на рисунке ниже:

Примечание: Этот шаг можно не выполнять, чтобы получить более наглядное представление о территориях, входящих в каждую провинцию.

Примечание: Чтобы добавить метки, см. раздел " Метки графика "; чтобы настроить фон графика, см. раздел " Фоны".

2.3 Добавление компонента фильтра с выпадающим текстом

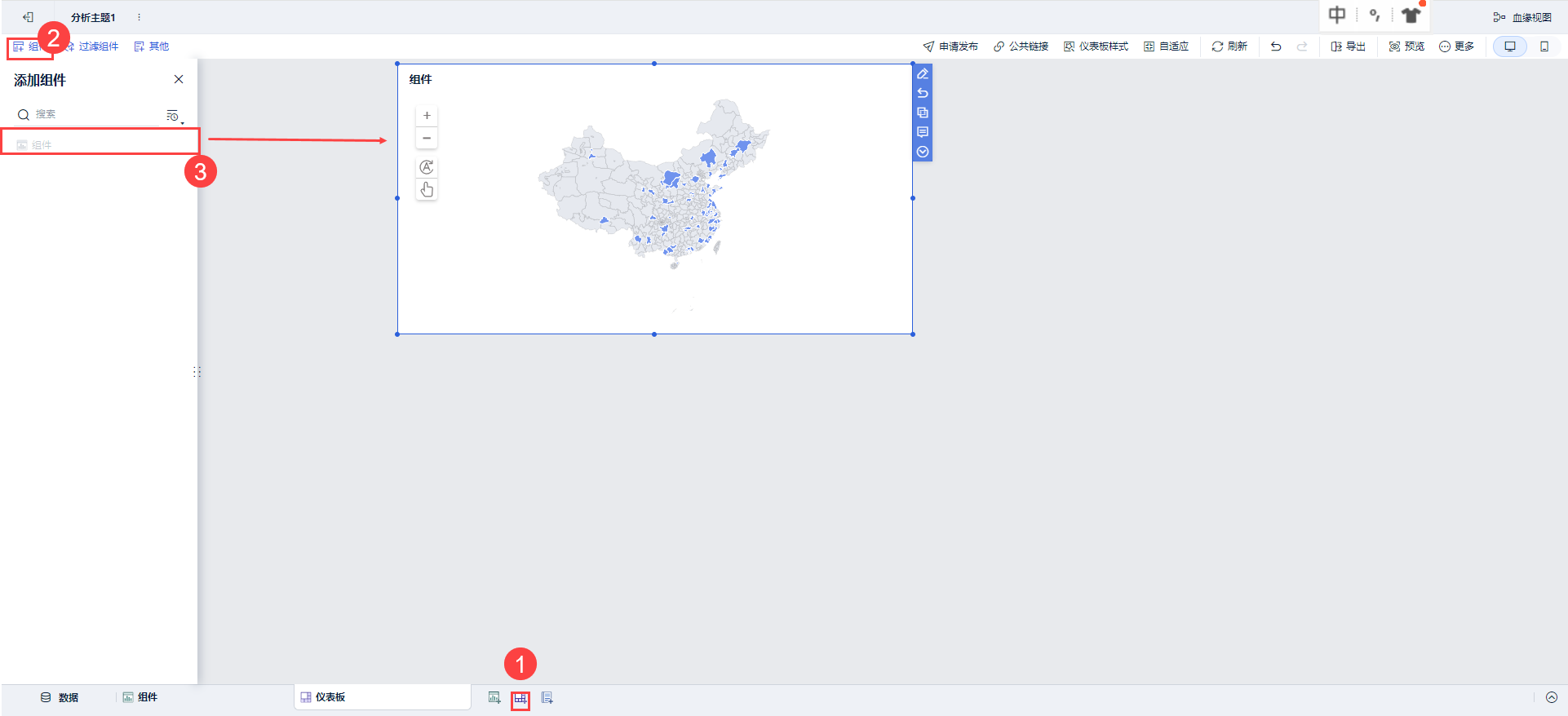

1) Добавьте приборную панель и добавьте в нее компоненты. Как показано на рисунке ниже:

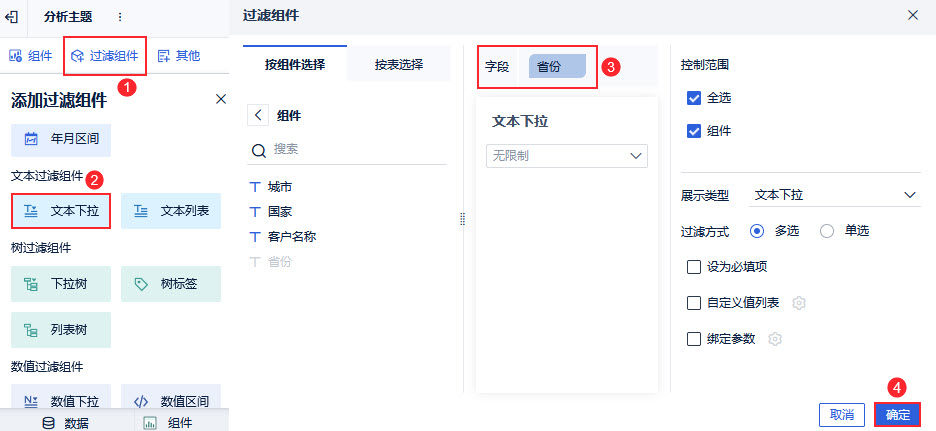

2) Нажмите "Компонент фильтра > Выпадающий текст"и перетащите в поле " Провинция ". Как показано на рисунке ниже:

2.4 Эффекты просмотра

2.4.1 ПК

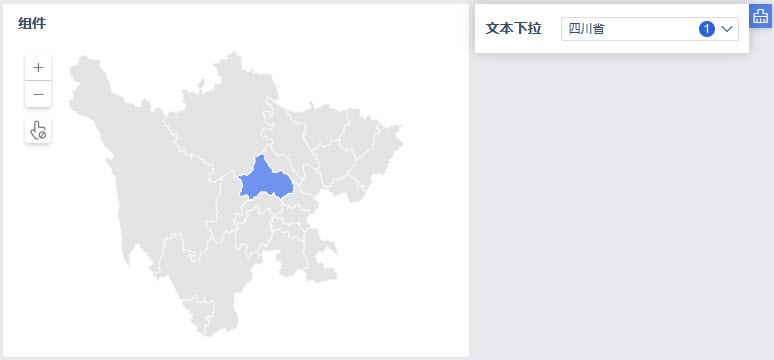

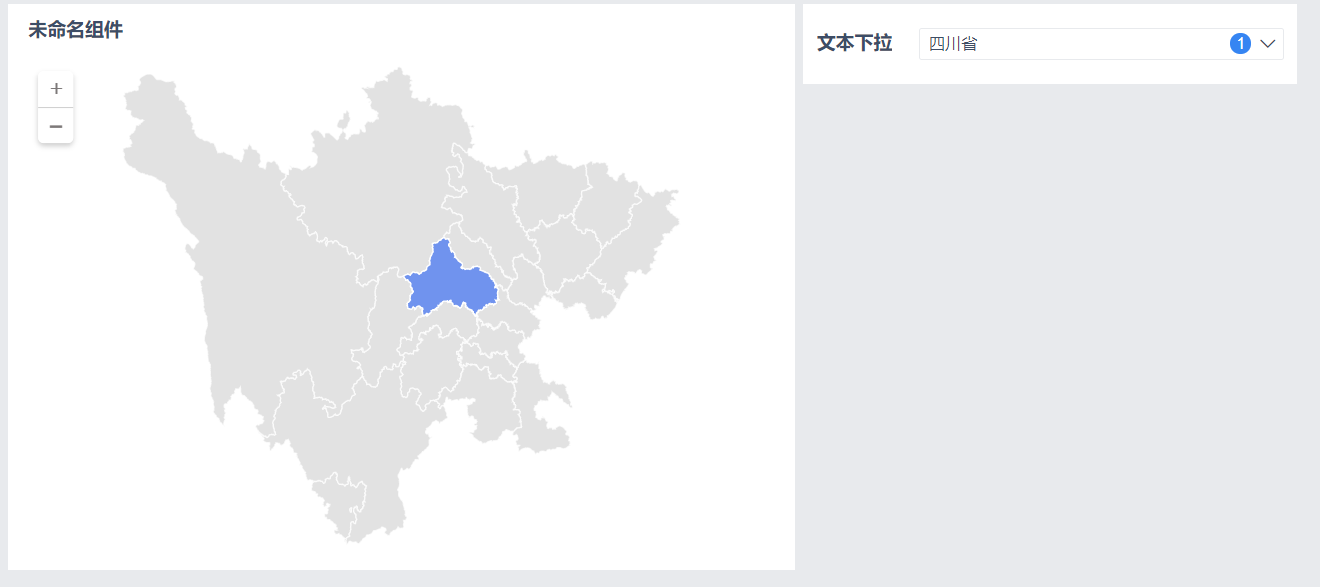

Эффект ПК показан ниже:

2.4.2 Мобильный

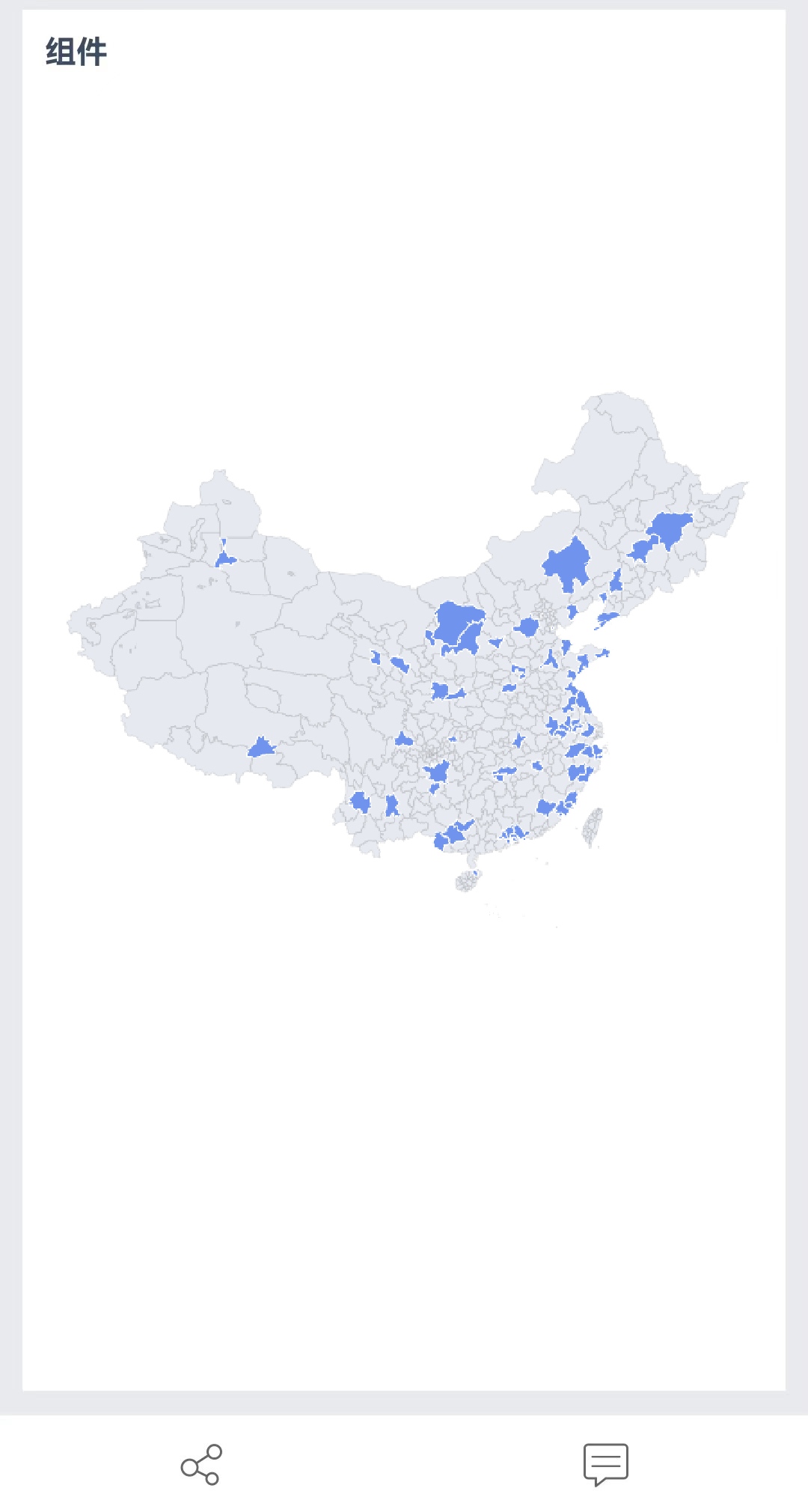

Ниже приведены результаты для приложений и HTML5:
