Диаграмма сложенных областей - Справка FineReport | Разработка отчетов | Использование отчетов | Учебные пособия

Карта местности со стеком

1. Обзор

1.1 Версия

Версия FineBI	Функциональные изменения
6.0	-

1.2 Сценарии применения

Если обычная диаграмма областей - это тип диаграммы, используемый для отображения изменений в данных с течением времени или других упорядоченных категориальных переменных, то диаграмма сложенных областей строится на основе этого типа диаграммы, чтобы показать взаимосвязь между частями и целым.

Диаграммы со сложенными областями позволяют визуализировать совокупный и относительный размер отдельных показателей, складывая значения каждой категории в определенном порядке, чтобы сформировать общую область.

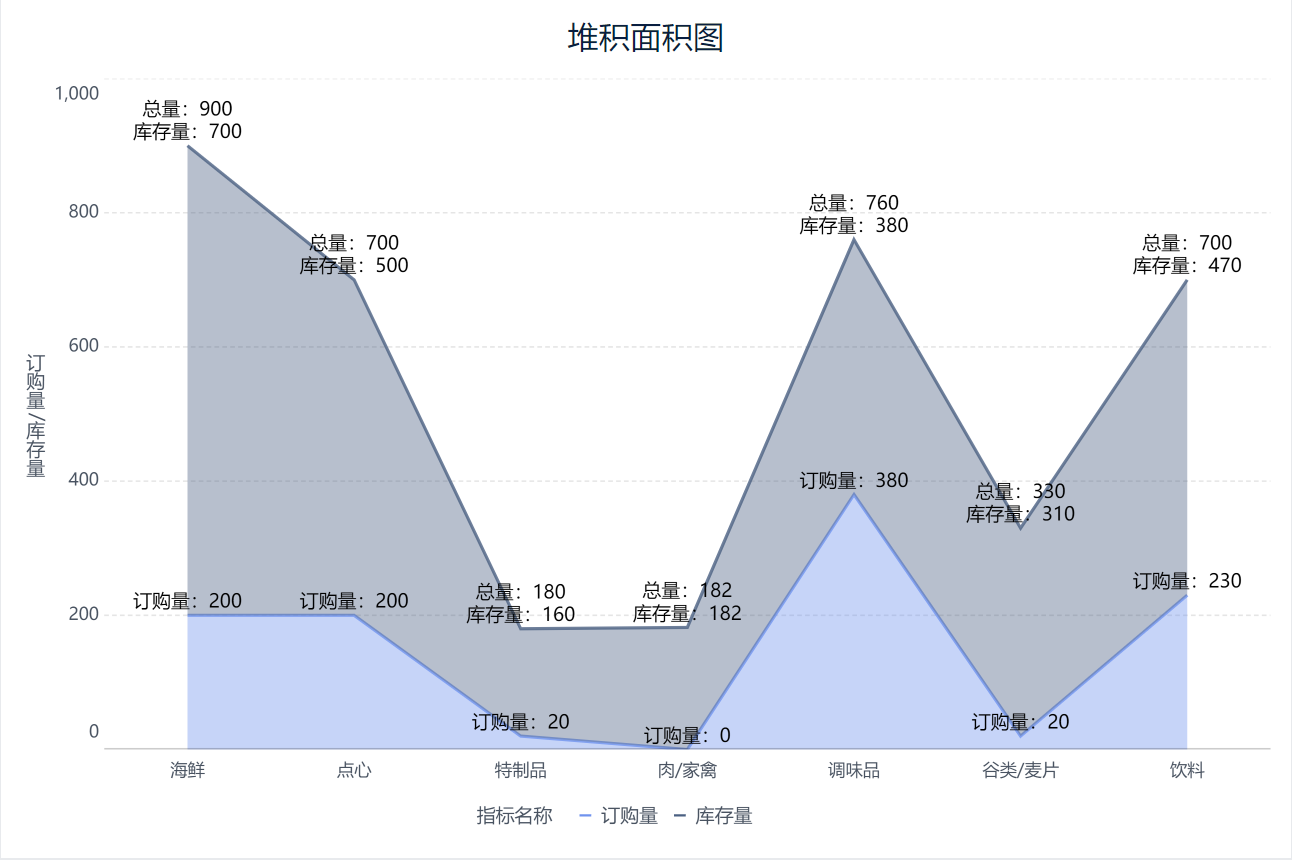

Например, диаграмма со сложенными областями используется для того, чтобы показать, как количество заказанных и имеющихся на складе товаров для разных классификаций складывается в общую сумму, как показано ниже:

1.3 Идеи для реализации

Для этого нужно использовать пользовательский график, выбрать Area в разделе "Свойства графика" и включить Stacking для поля индикатора на вертикальной оси.

1.4 Основные требования

Эффекты диаграмм	Размерные поля	Поля индикаторов
Карта местности со стеком	1	>=2

1.5 Графические особенности

1) Преимущества

• Эффект суммирования: значения каждого ряда данных суммируются по оси Y, образуя эффект кумуляции, и вся область графика состоит из суммирования всех рядов данных.
• Отображение кумулятивных и пропорциональных показателей: диаграмма со сложенными областями показывает не только кумулятивный итог по каждой категории, но и долю части в общем объеме.

2) Недостатки

• Повышенная сложность: при большом количестве уложенных переменных графики могут стать слишком сложными для чтения и понимания
• Сложность анализа отдельных серий данных: графики суммированных площадей не подходят для анализа каждой серии данных по отдельности с течением времени, поскольку каждая серия основана на кумулятивных значениях предыдущей серии

2. Примеры

2.1 Подготовка данных

1) Пользователь входит в систему FineBI, нажимает "Мои анализы", выбирает папку и нажимает "Новая Analysis Subject", как показано на следующем рисунке:

2) Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Пример данных: Данные карты района.xlsx

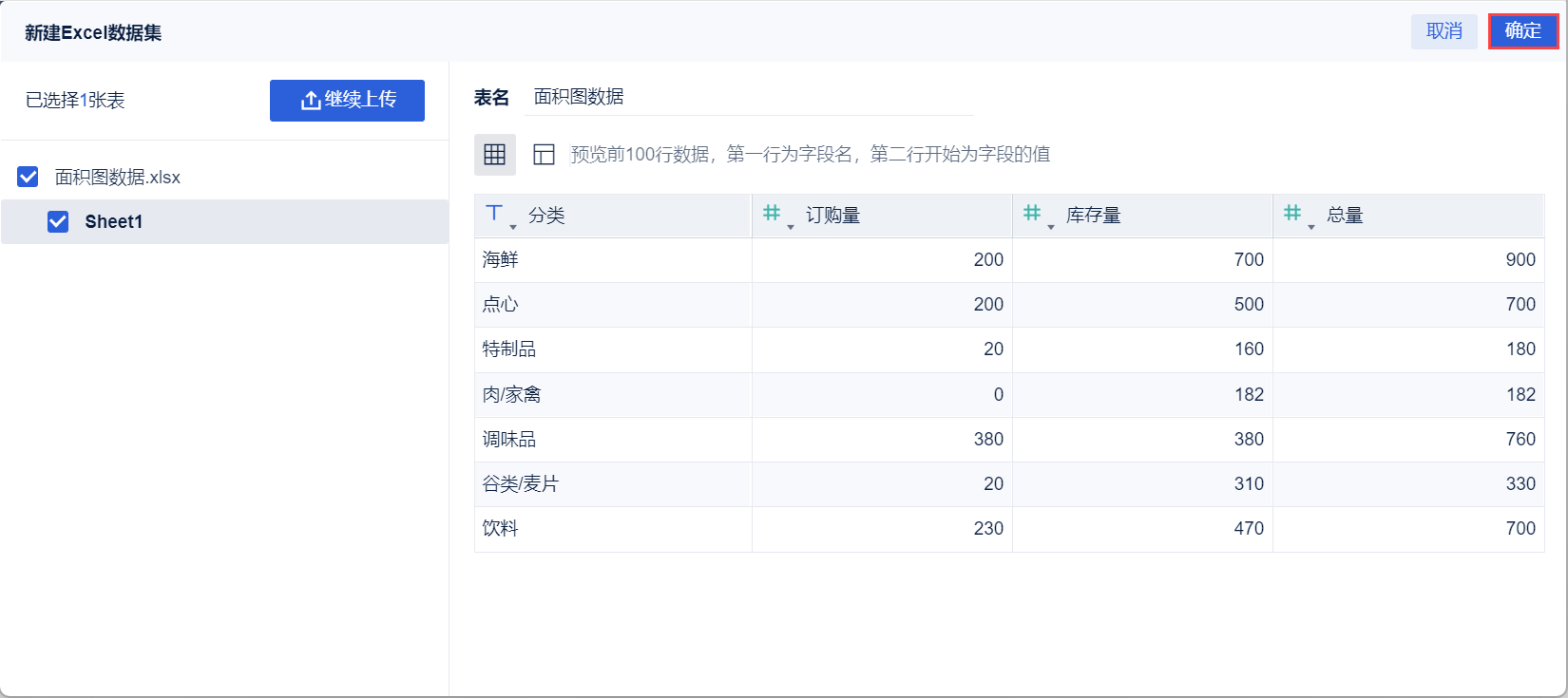

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

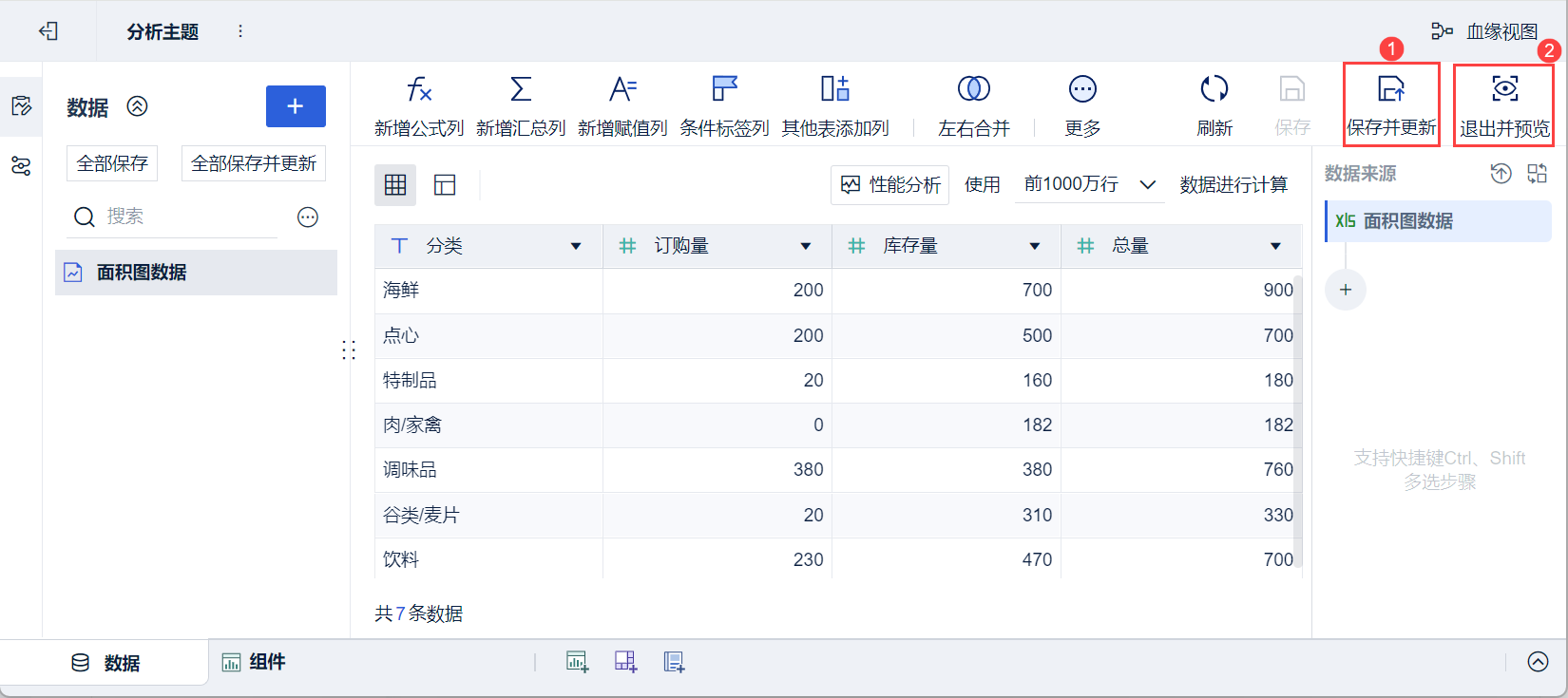

4)Нажмите "Сохранить и обновить" и "Выйти и просмотреть", данные будут успешно созданы, как показано ниже:

2.2 Создание компонентов

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

2) В разделе "Тип диаграммы" нажмите и выберите "Пользовательская диаграмма", а в разделе "Свойства графика" выберите "Область".

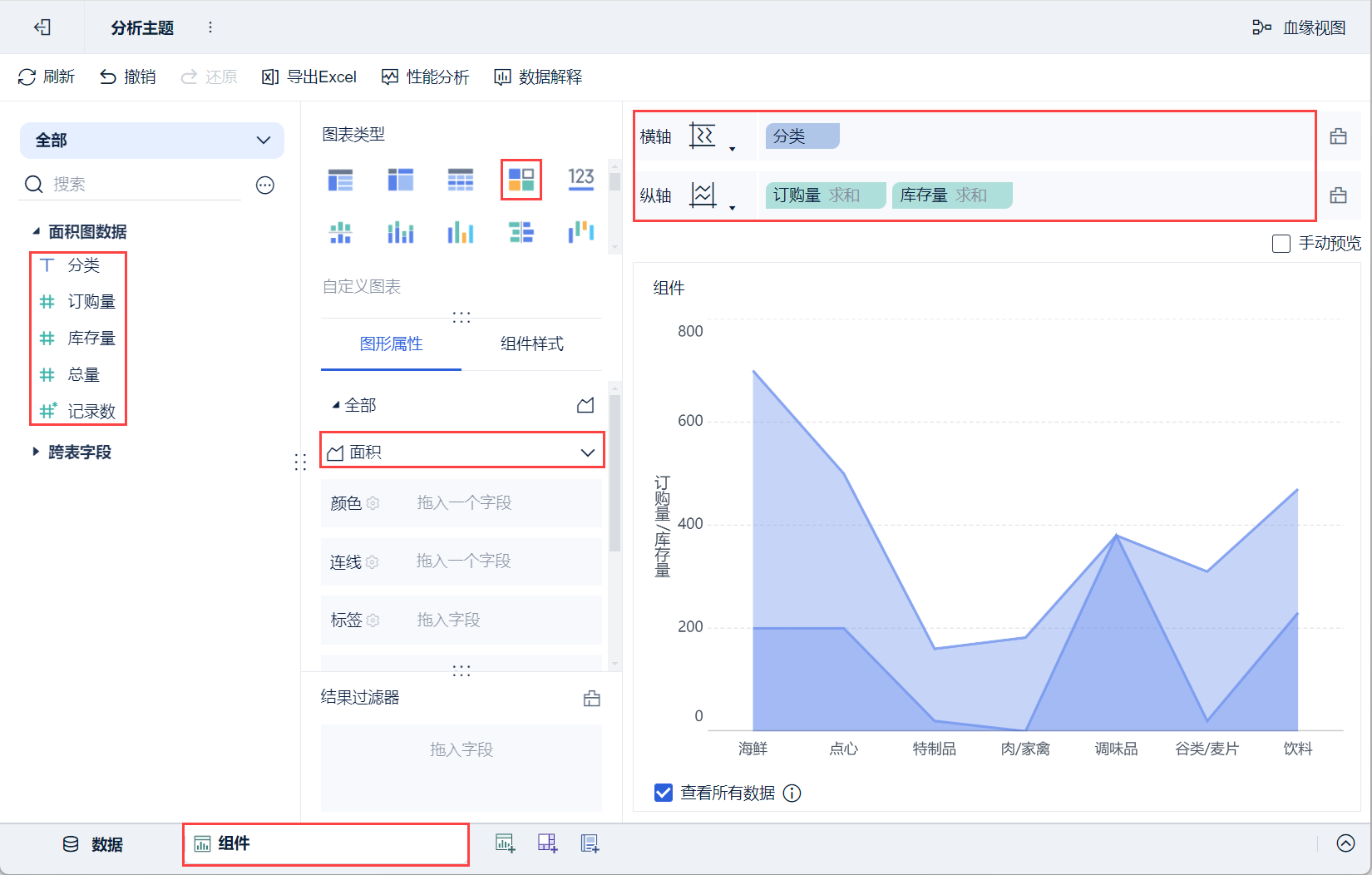

(3) Перетащите "Классификацию" анализируемой области слева на горизонтальную ось области анализа, а "Количество заказов" и "Количество запасов" - на вертикальную ось, как показано на рисунке ниже :

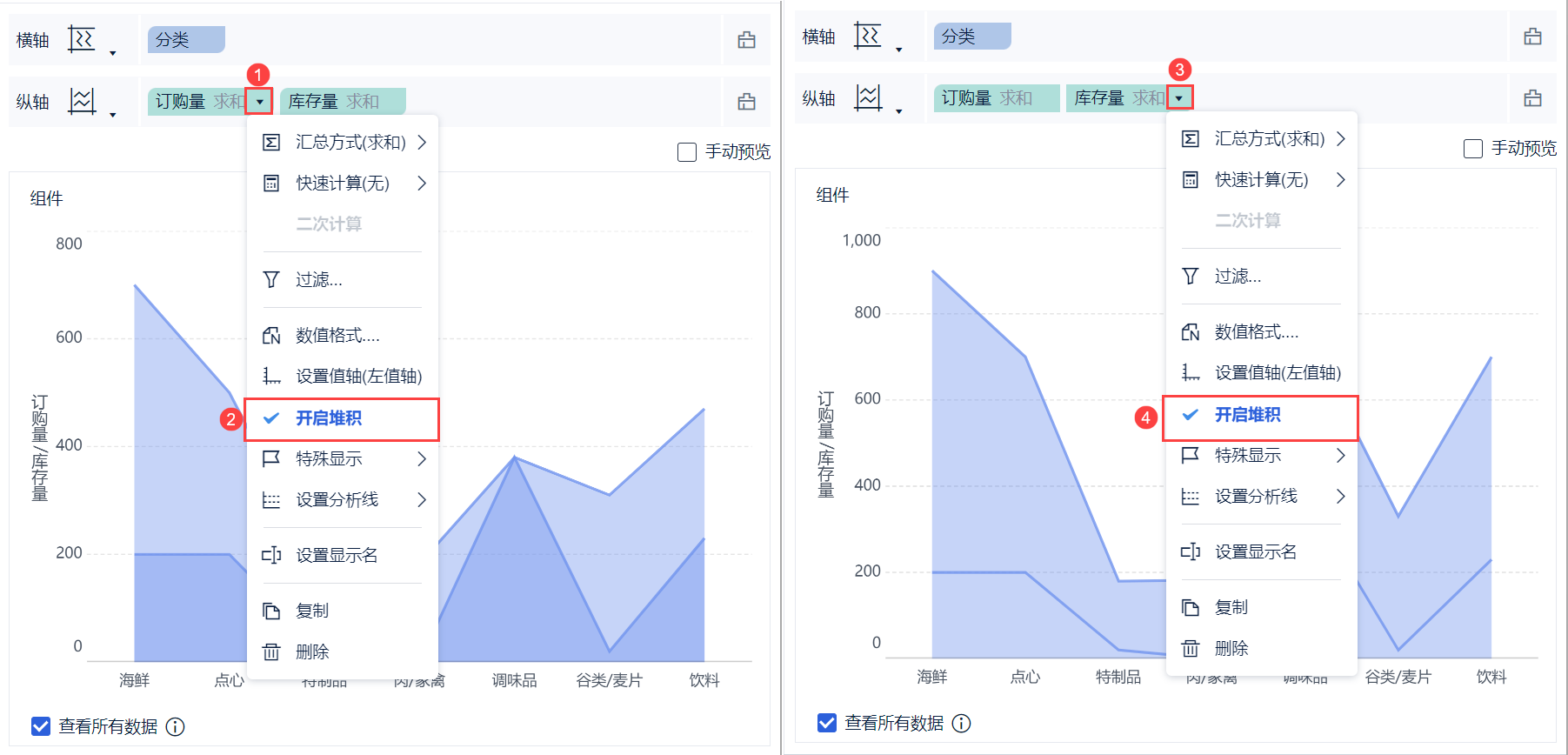

4) Нажмите на раскрывающиеся кнопки полей "Количество заказов" и "Количество запасов" на вертикальной оси соответственно и выберите "Включить штабелирование", чтобы включить эффект штабелирования, как показано на рисунке ниже:

2.3 Улучшающие компоненты

2.3.1 Установка цветов

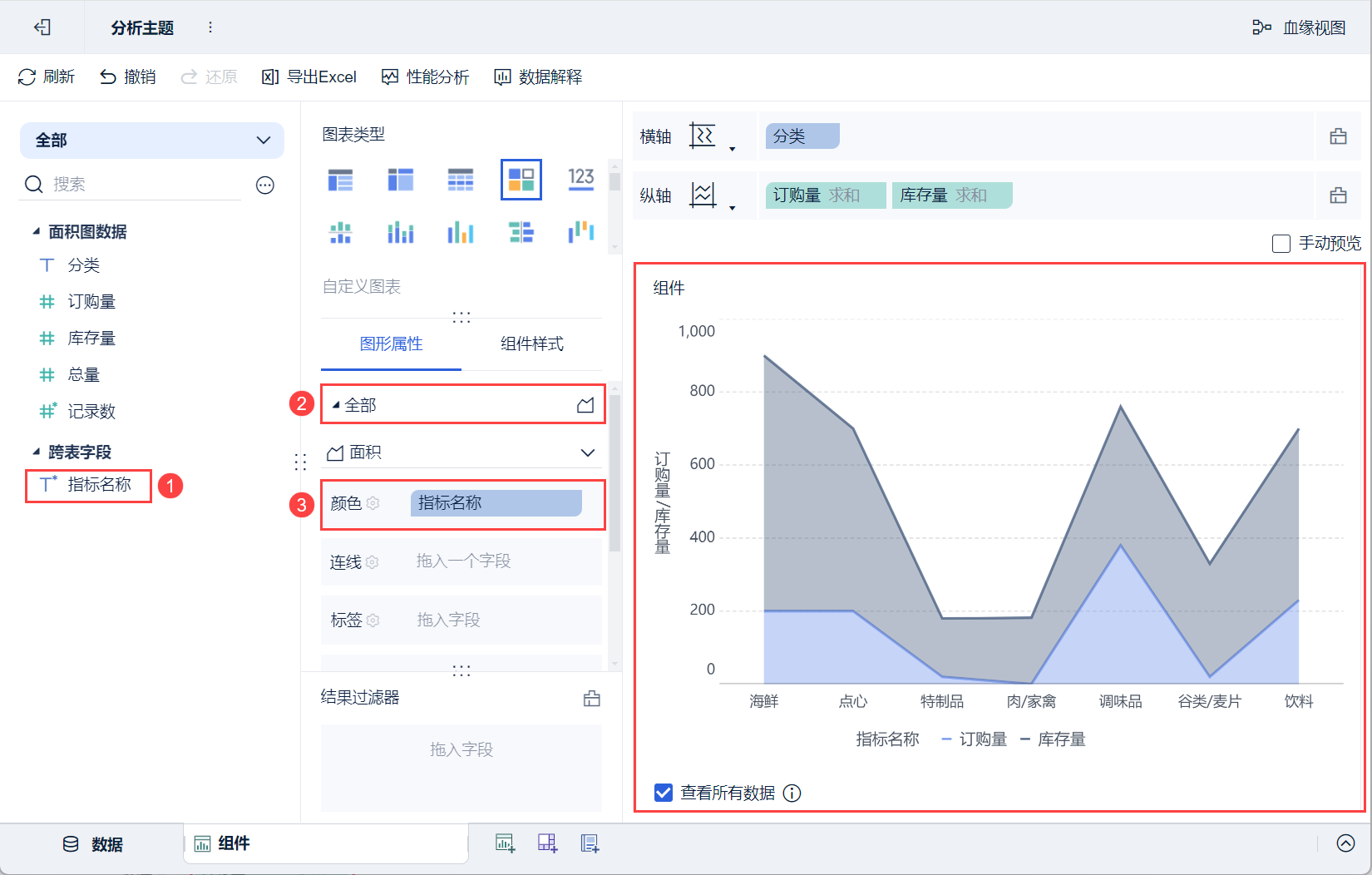

Перетащите "Название показателя" левой стороны, которую нужно проанализировать, в колонку "Цвет" в разделе "Графические свойства > Все", и разные показатели будут отображаться разными цветами, как показано на рисунке ниже:

2.3.2 Установка этикеток

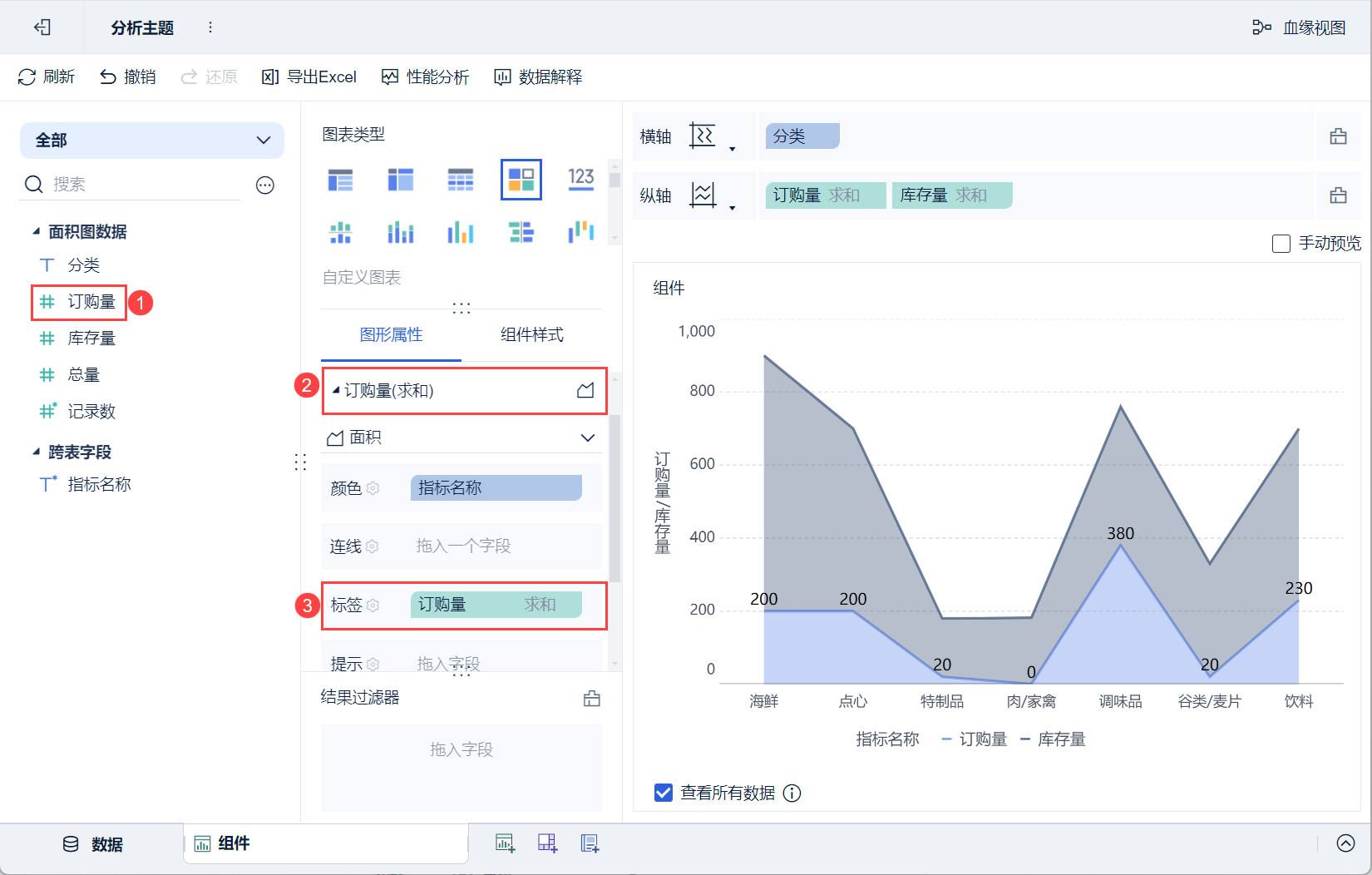

1) Перетащите "Упорядоченное количество" в анализируемой области слева на панель вкладок "Свойства графика>Упорядоченное количество", как показано на рисунке ниже:

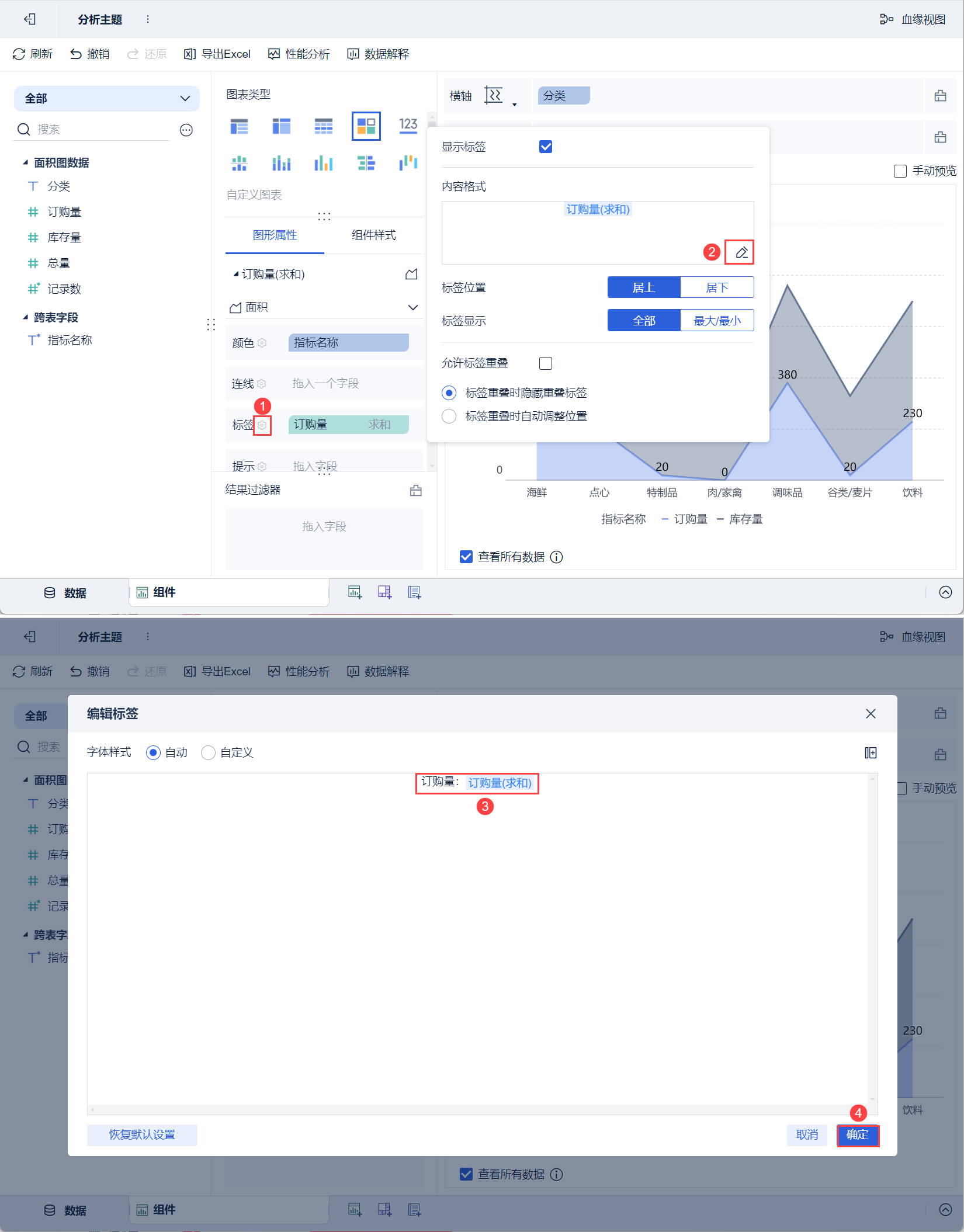

2) Нажмите кнопку "Настройка этикетки" под "Количество заказа", нажмите кнопку "Редактировать" в "Формате содержимого" для редактирования этикетки во всплывающем окне настроек, введите "Количество заказа:" и нажмите "OK", как показано на рисунке ниже:

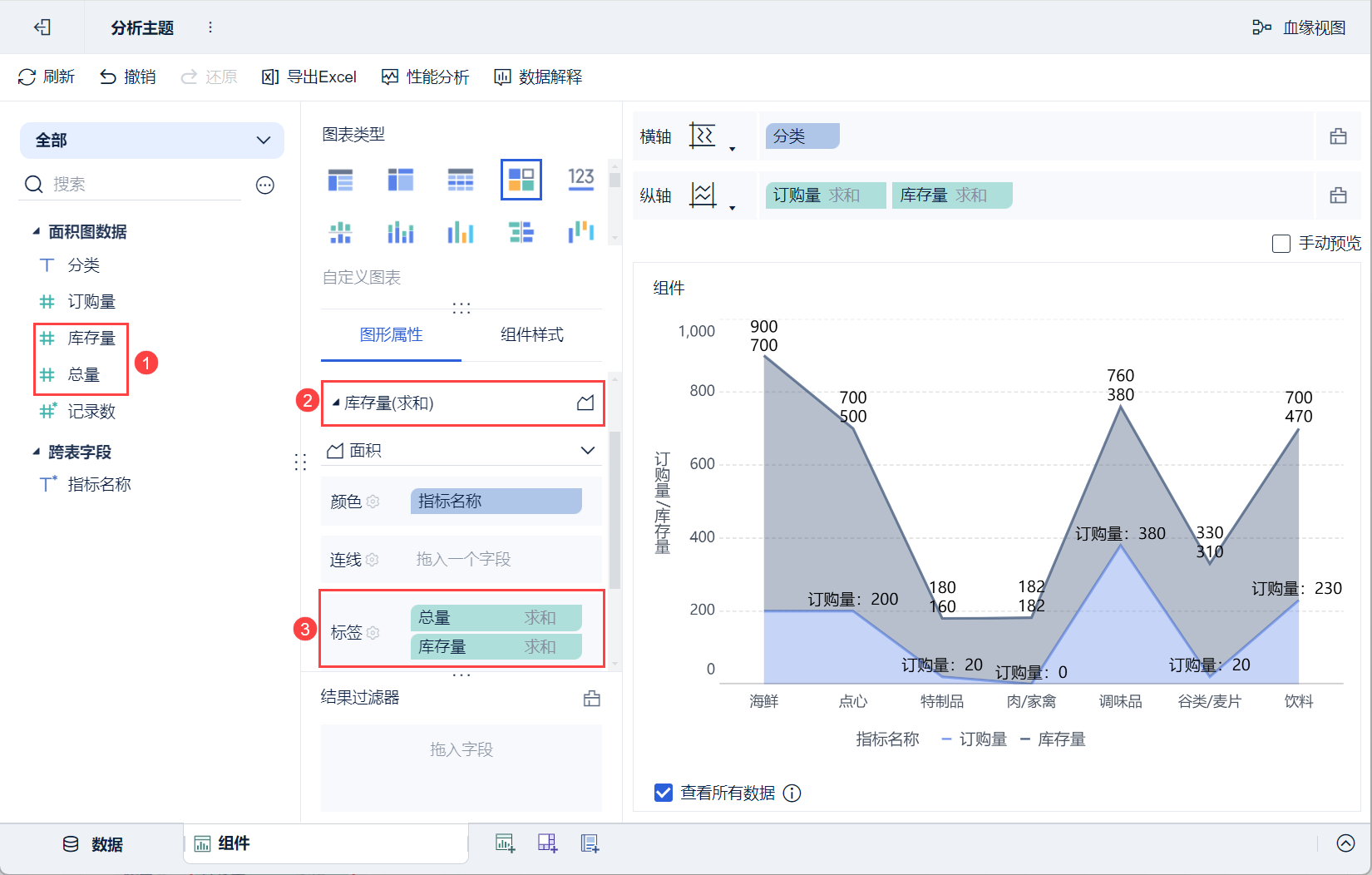

3) Перетащите "Total" и "Inventory" левой анализируемой области на панель вкладок "Graphical Properties > Inventory", как показано на рисунке ниже:

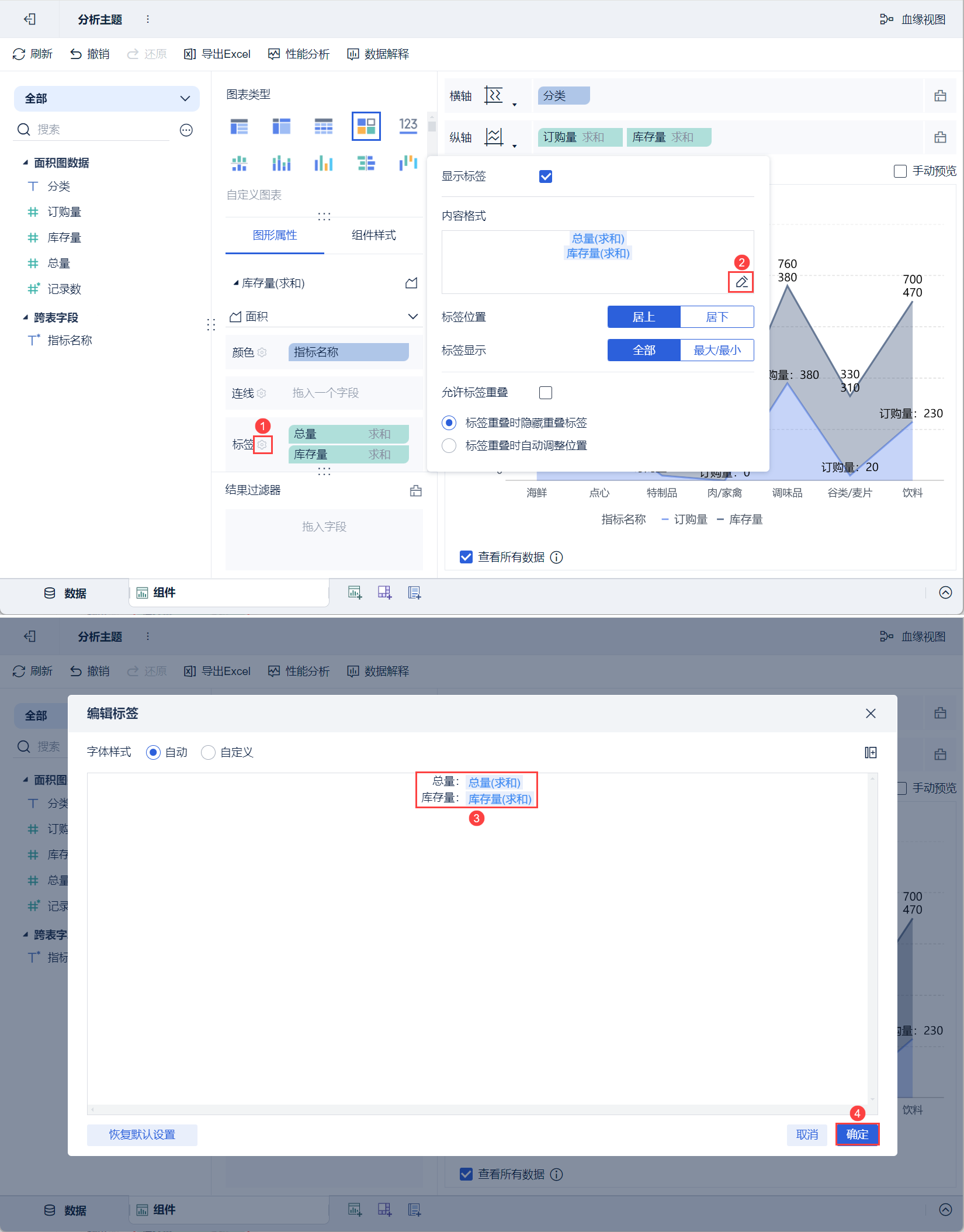

4) Нажмите кнопку "Настройка ярлыка" под "Количество запасов", нажмите кнопку "Редактировать" в "Формате содержимого" для редактирования ярлыка во всплывающем окне настроек, введите "Итого: Количество запасов:" и нажмите "ОК", как показано на рисунке ниже:

2.4 Создание приборных панелей

1) Нажмите кнопку Добавить панель в нижней части экрана редактора темы Analytics.

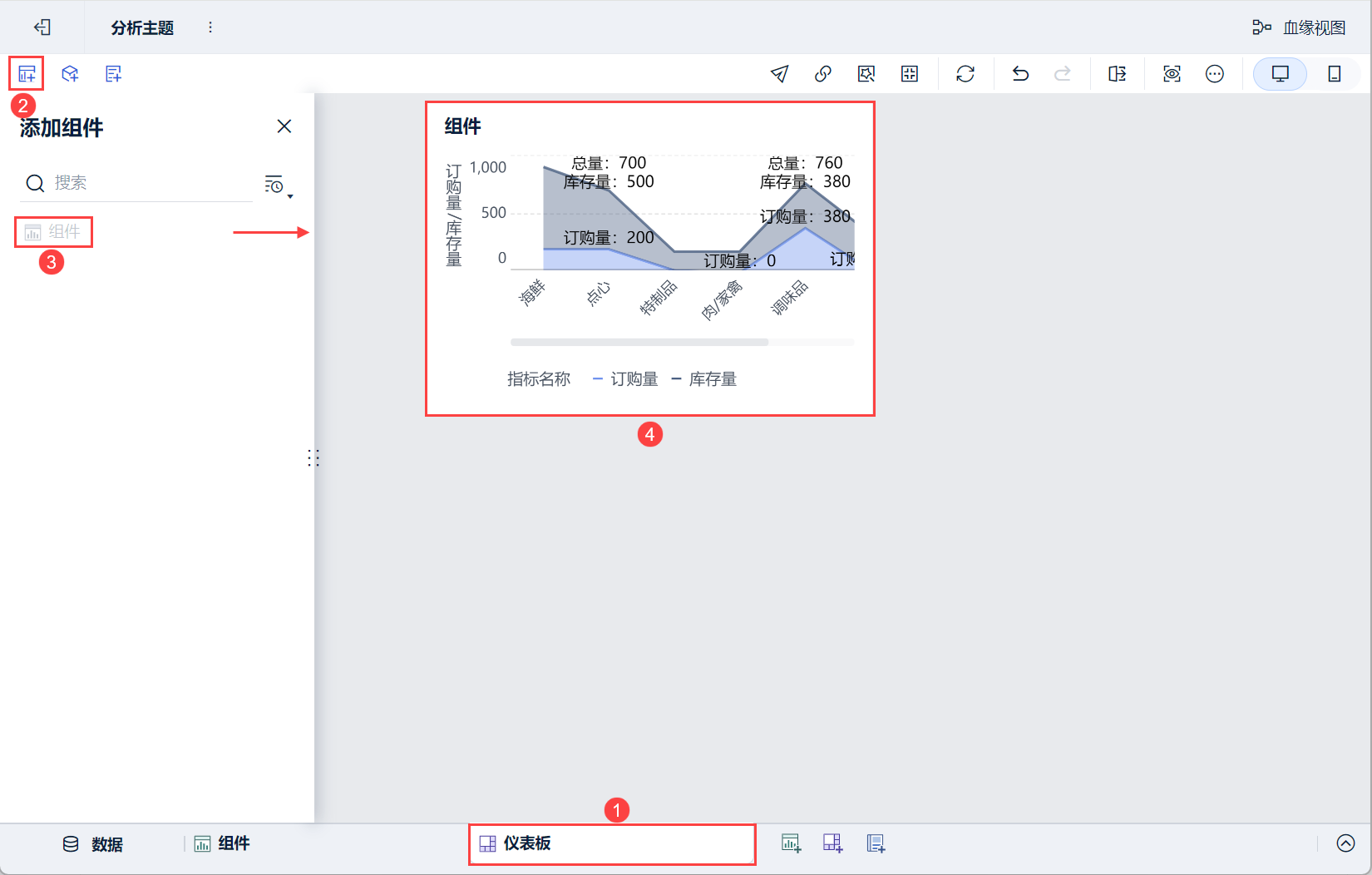

2) Войдите в интерфейс редактирования приборной панели и перетащите компонент на приборную панель, как показано ниже:

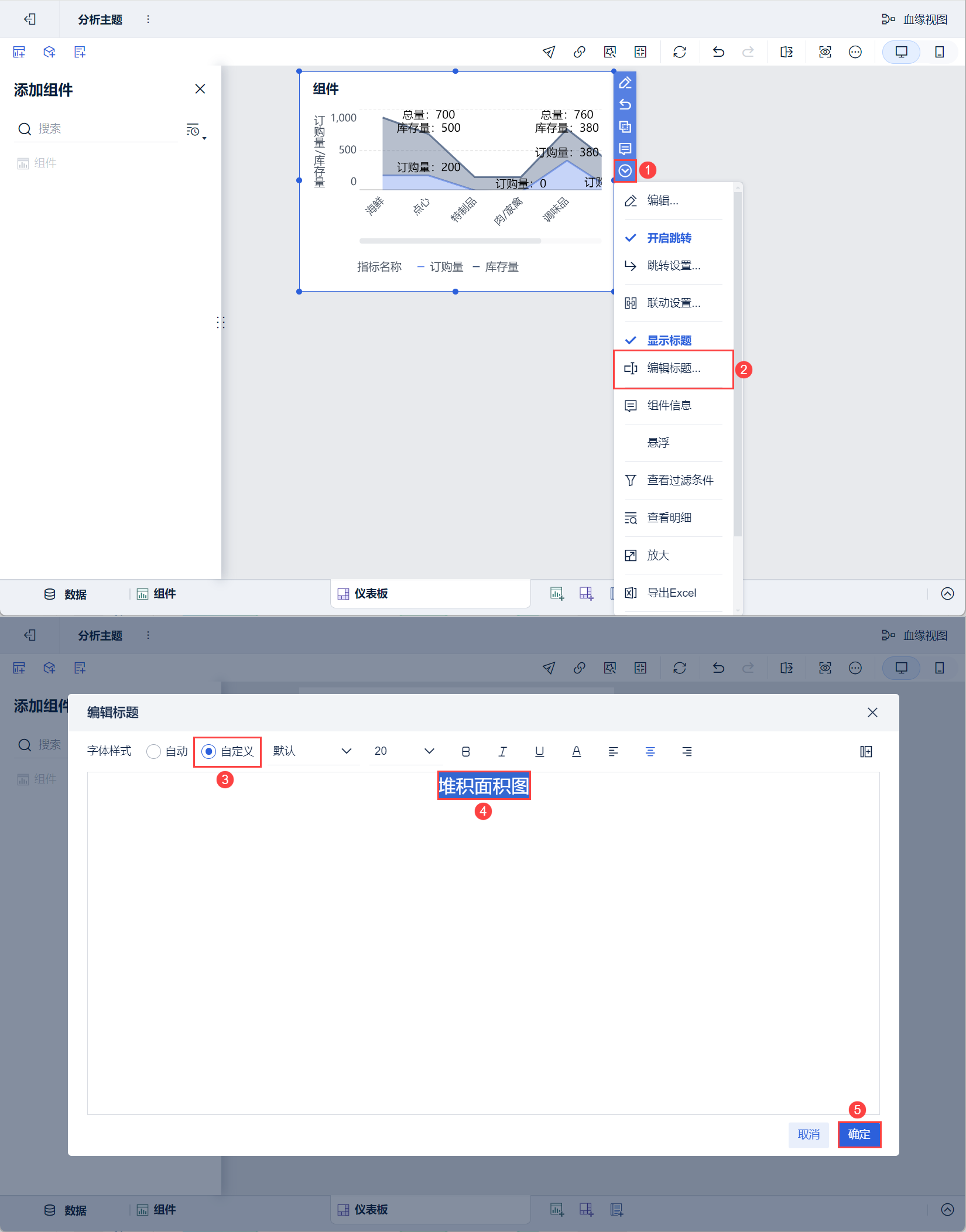

3) Прокрутите вниз и выберите "Редактировать заголовок", выберите "Пользовательский" для стиля, установите заголовок "Stacked Area Chart" и нажмите "OK". Как показано на рисунке ниже:

2.5 Предварительный просмотр эффектов

1) ПК

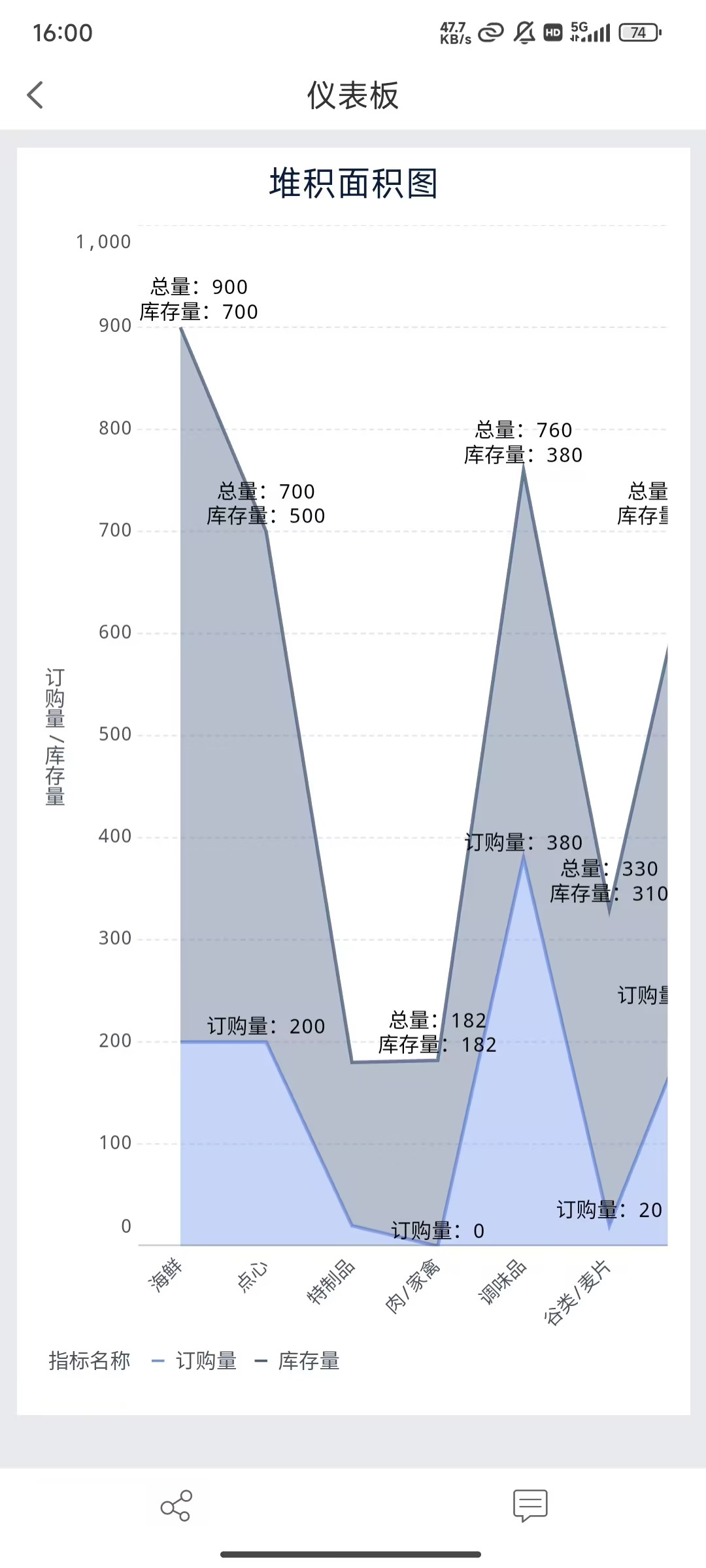

2) Мобильный
