Карта крана ​

1. Обзор ​

1.1 Сценарии применения ​

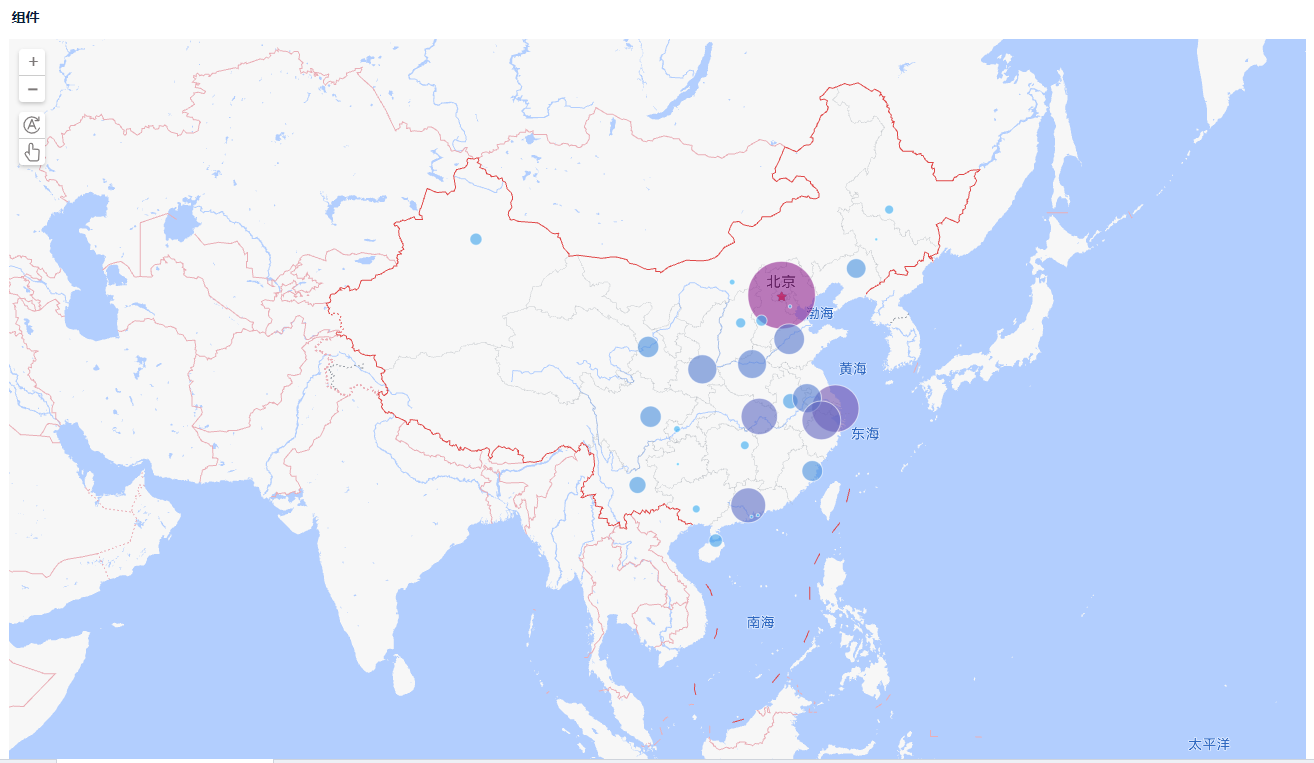

Точечные карты используются для преобразования данных в геометрические точки в географической системе координат и в основном применяются для отображения пространственного распределения в пределах географической области. Это показано на рисунке ниже:

1.2 Основные требования ​

Основные требования к точечным картам:

Эффекты диаграммполе
Карта кранаДва географических измерения (долгота, широта)

1.3 Графические особенности ​

Подходит для отображения распределения одного или нескольких наборов данных в геопространственных терминах.

2. Примеры ​

2.1 Подготовка данных ​

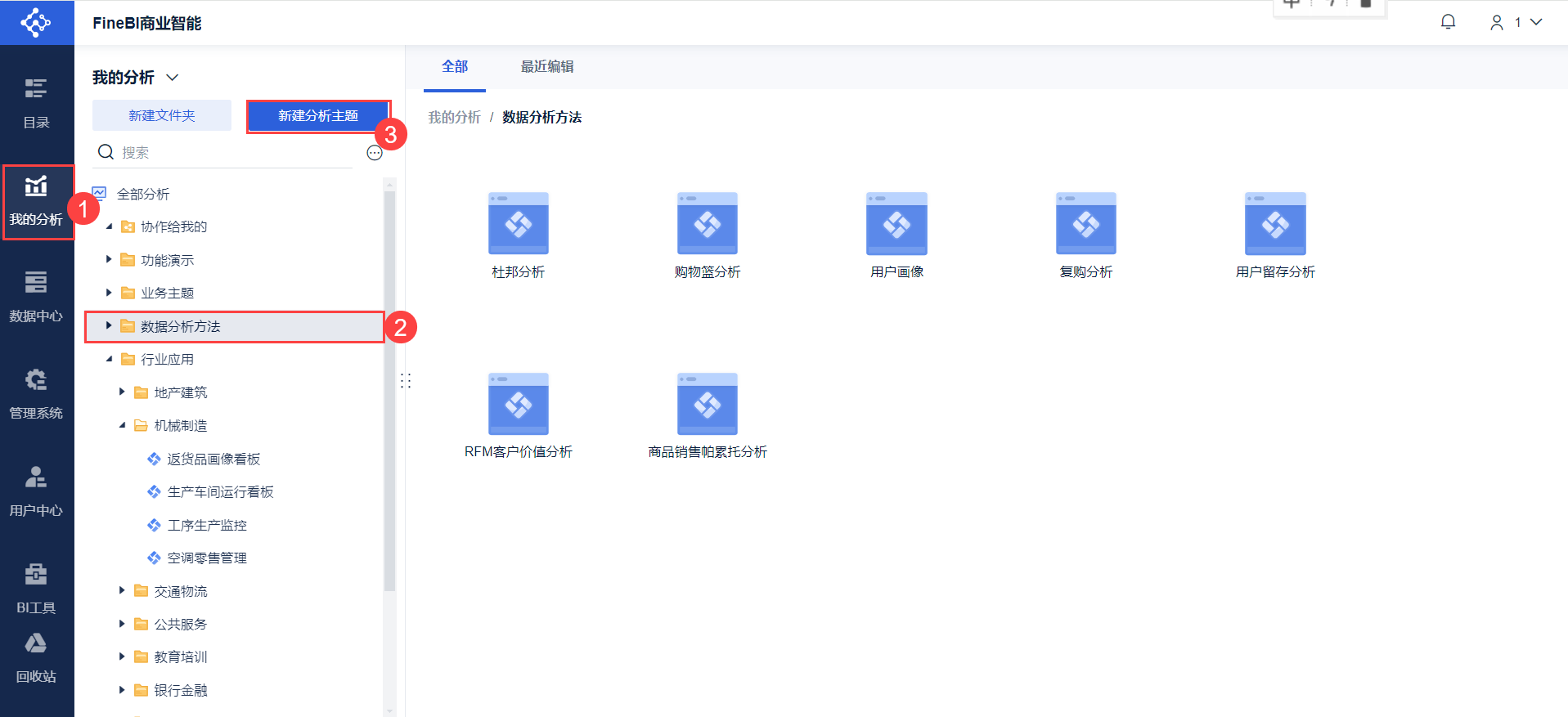

1)Администратор входит в систему, нажимает на "Мои анализы", выбирает папку и нажимает на "Новая Analysis Subject". Как показано на рисунке ниже:

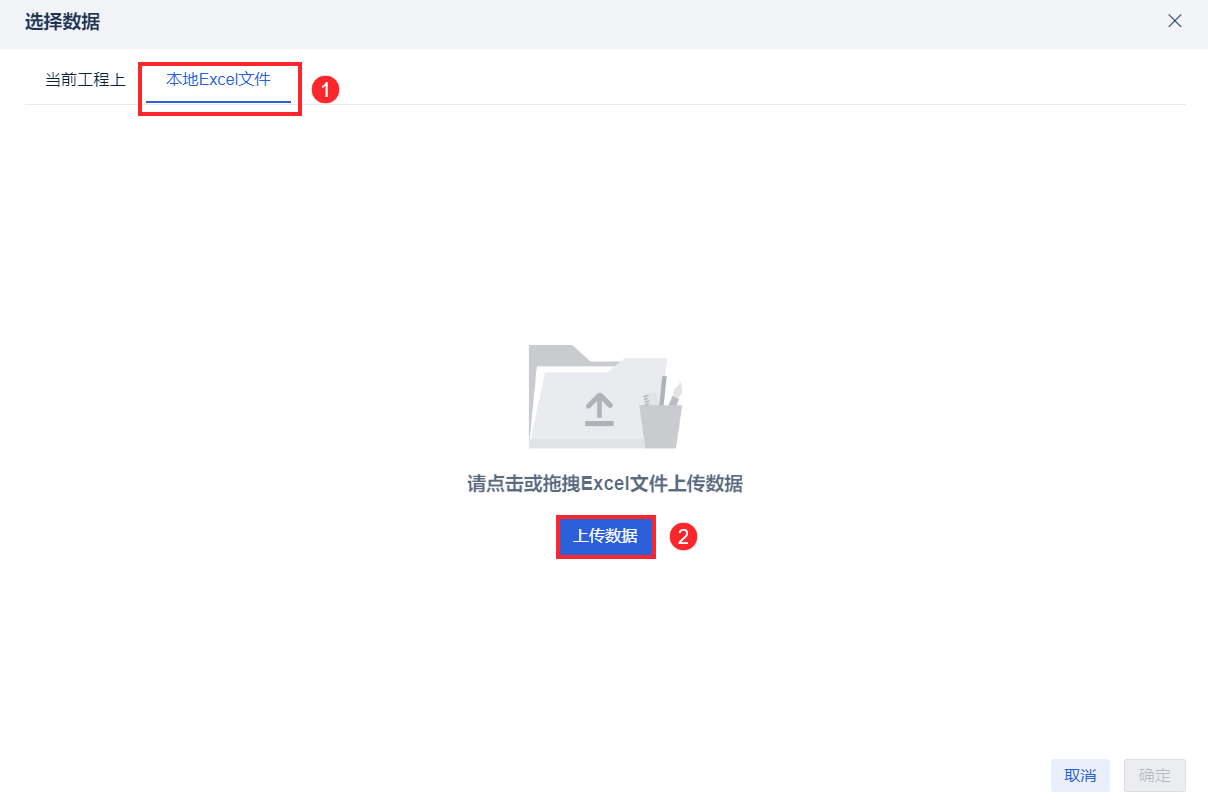

2)Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Пример данных:анализ районных данных.xlsx

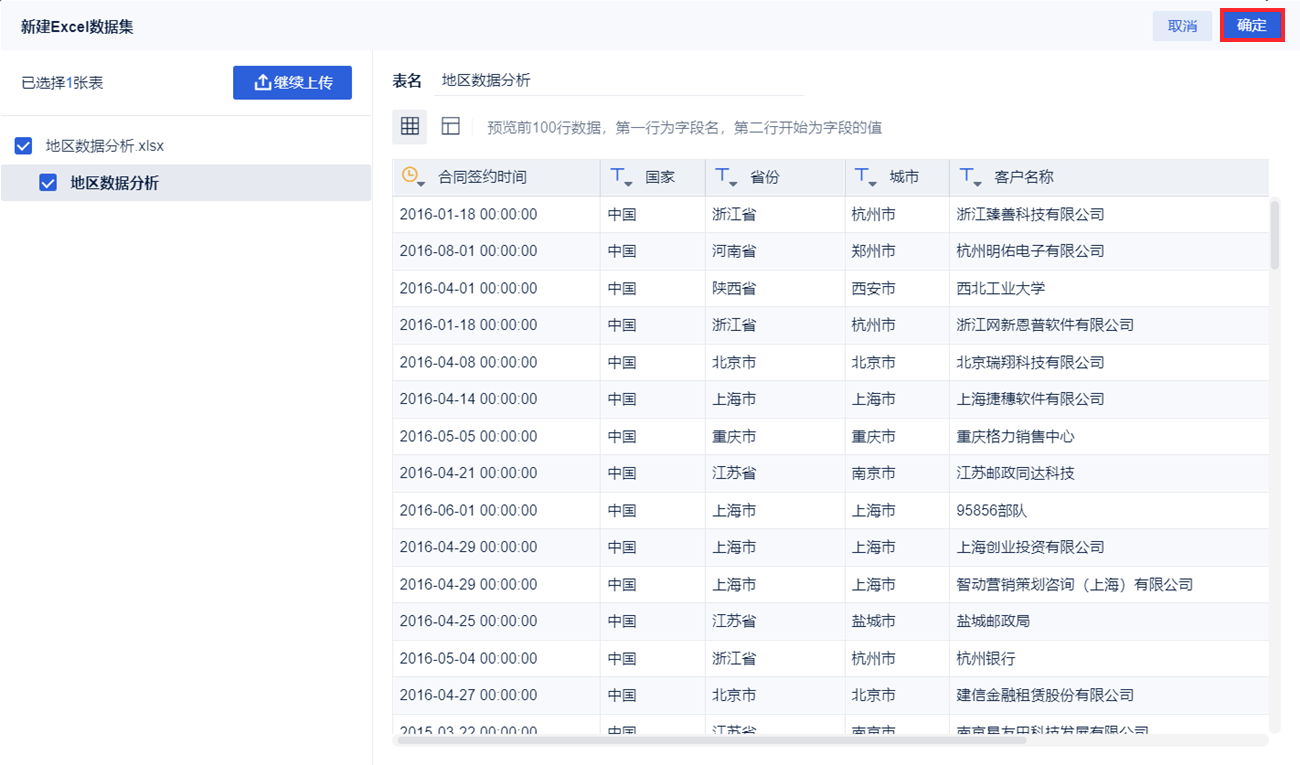

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:


2.2 Создание компонентов ​

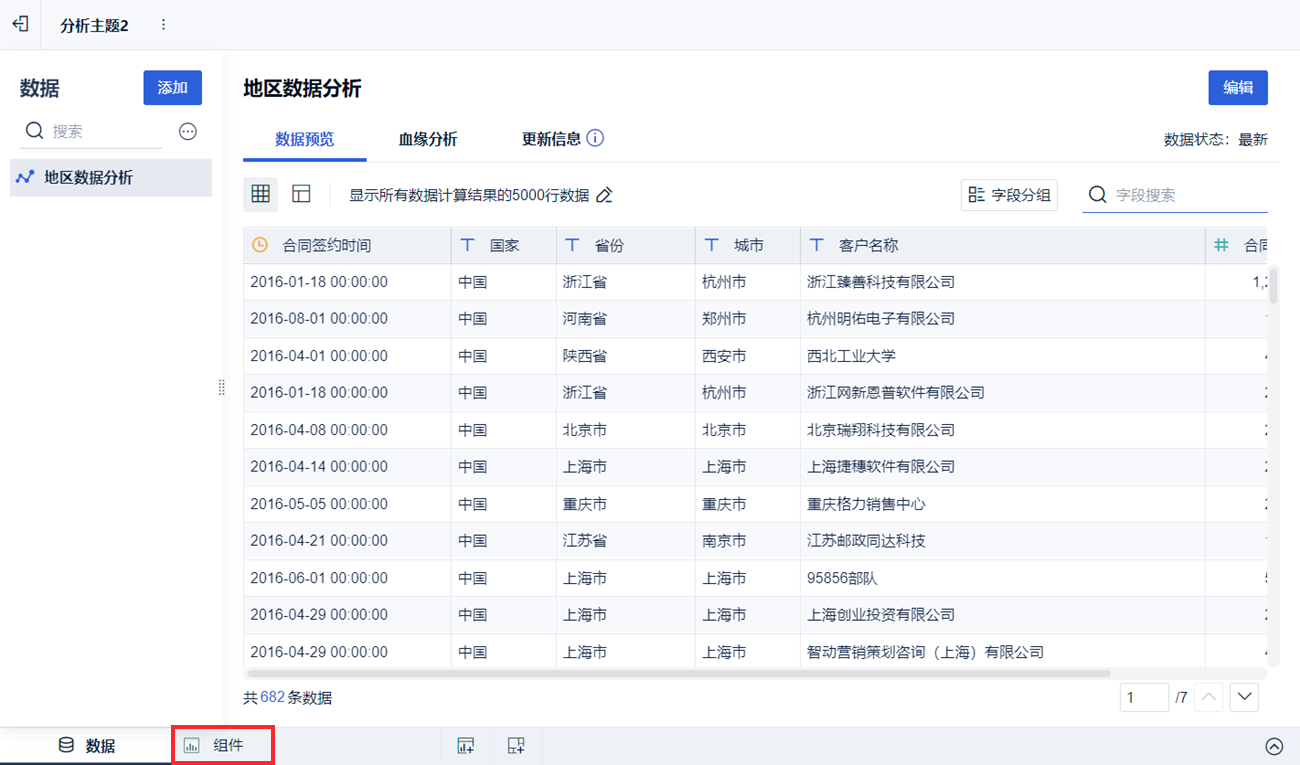

1) Нажмите кнопку "Компоненты" в левом нижнем углу. Как показано на рисунке ниже:

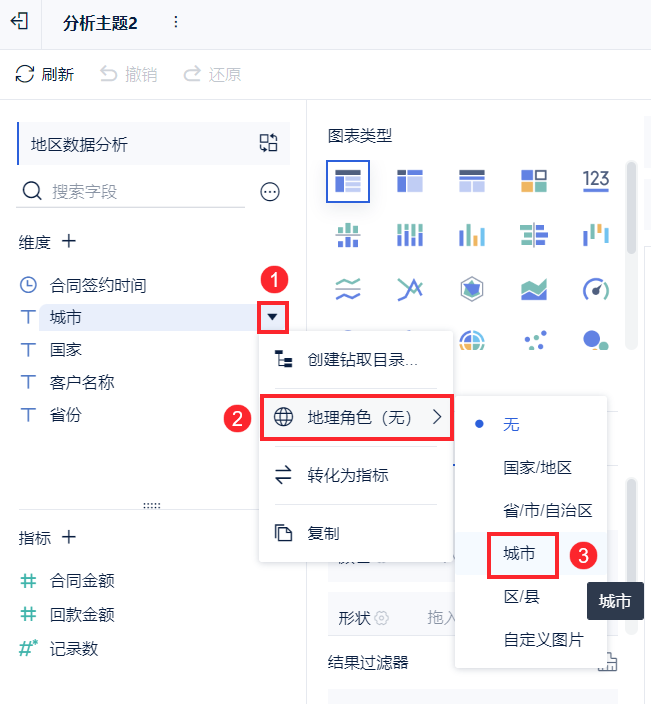

(2) Преобразуйте поле Город в измерении анализируемого региона в географическую роль, подробнее см. в разделе Преобразование измерений в географические роли, как показано на следующем рисунке:

Примечание 1: В случае полей индикаторов с широтой и долготой, конкретную операцию можно найти в документе: Преобразование индикаторов в географические роли

Примечание 2: Муниципалитеты, соответствующие географическим ролям, см. в разделе: Муниципалитеты, соответствующие географическим ролям (города)

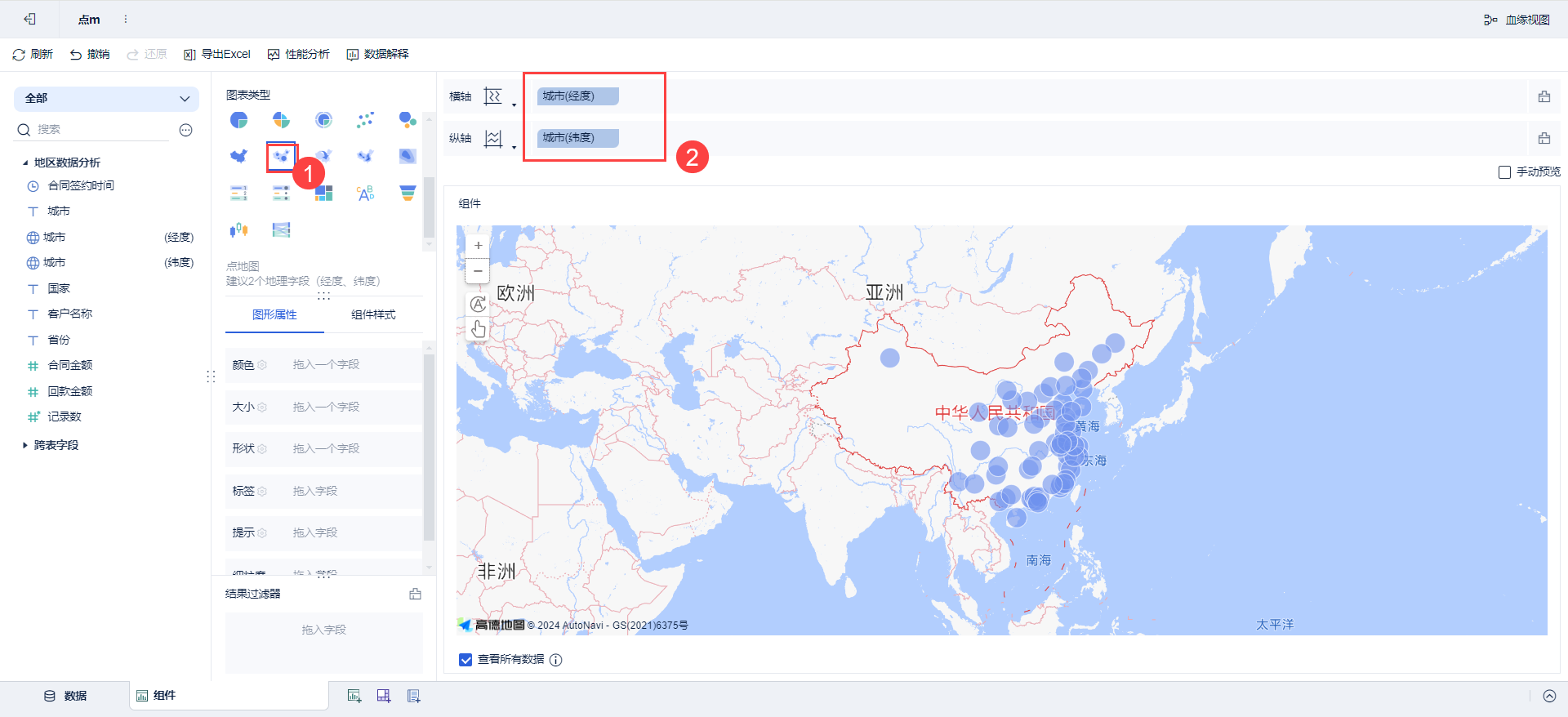

3) Выберите "Карта точек" и перетащитегород (долгота) игород (широта) в колонку горизонтальной оси. Как показано на рисунке ниже:

2.3 Настройки графических свойств ​

2.3.1 Установка цветов ​

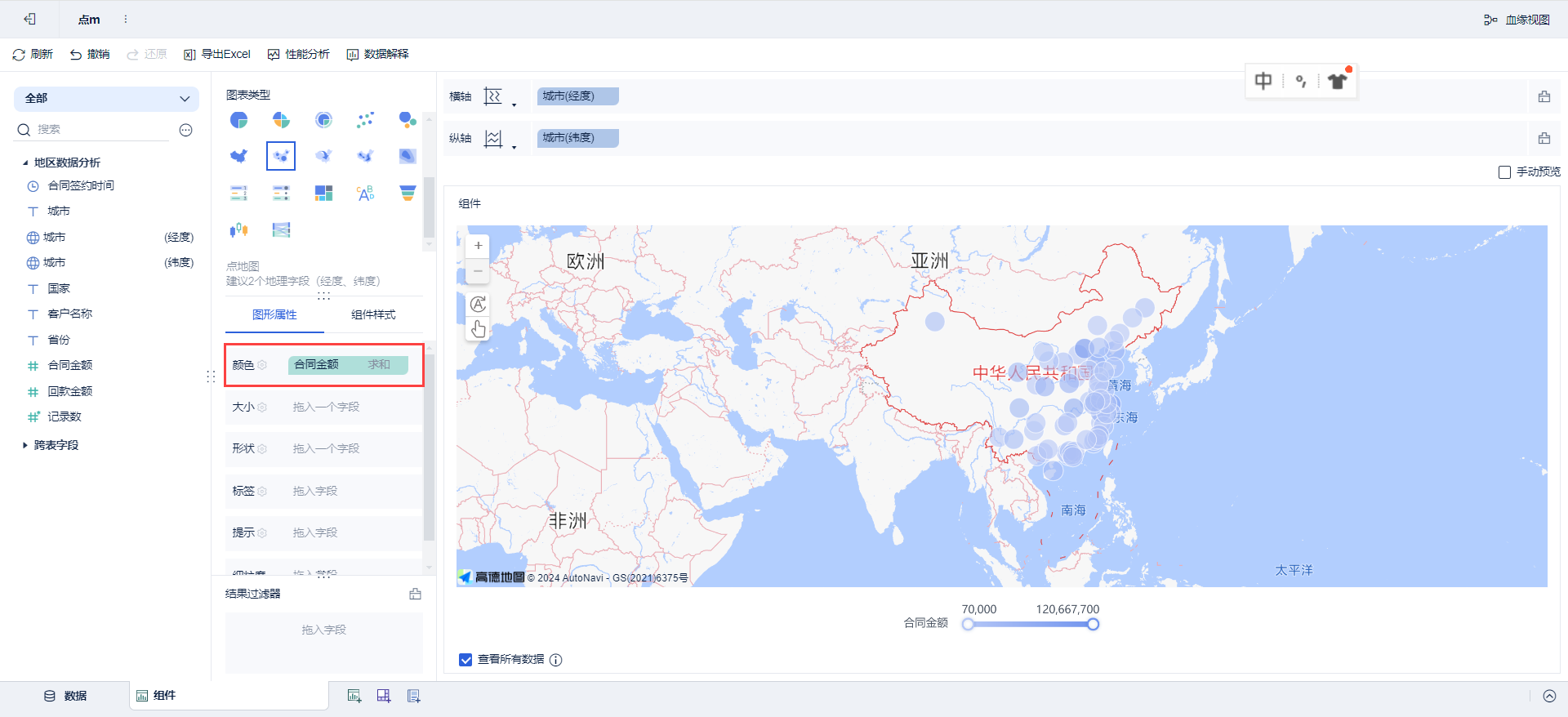

1) Перетащите индикатор "Сумма контракта" на "Цвет", чем больше сумма контракта, тем темнее цвет. Как показано на рисунке ниже:

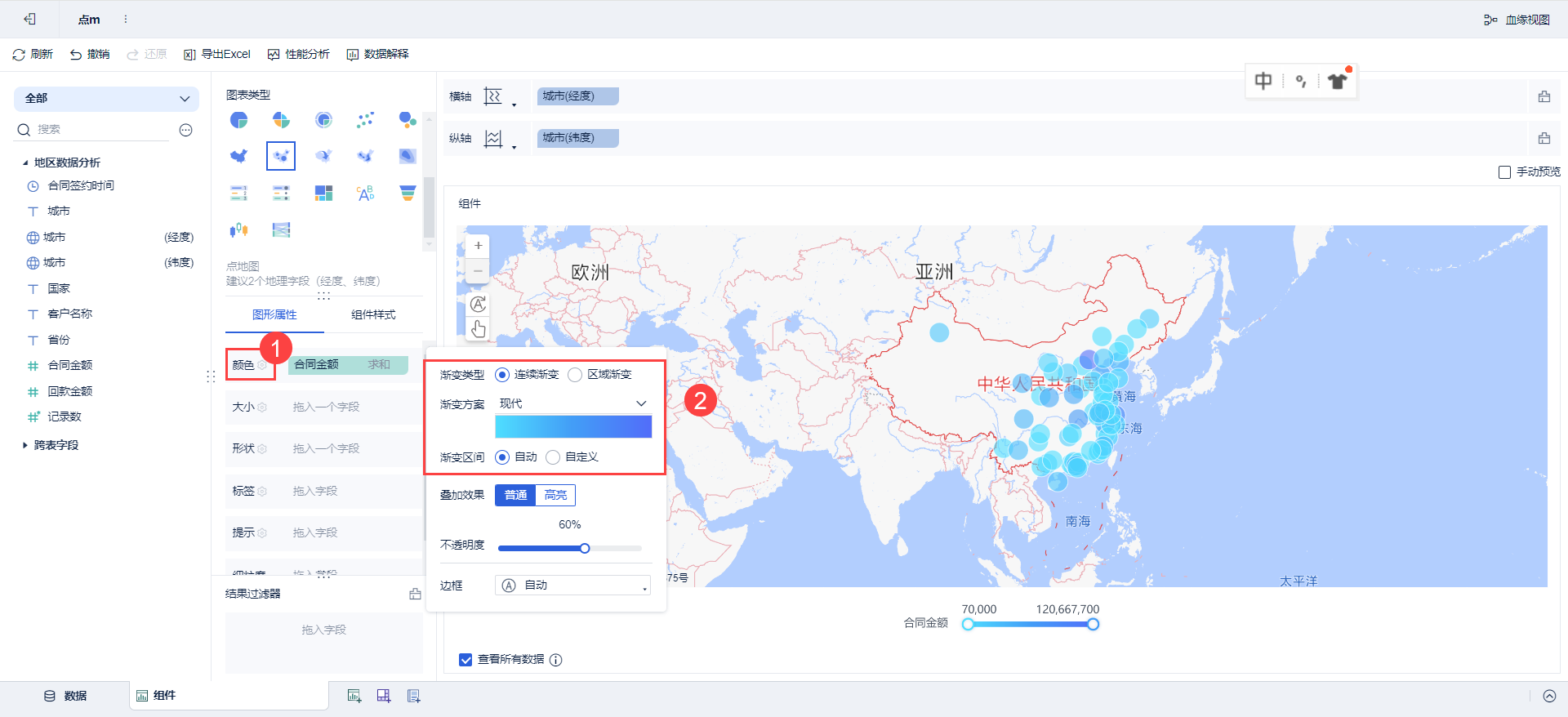

2) Нажмите на поле "Цвет" и выберите "Современный" в появившейся градиентной схеме, как показано на рисунке ниже:

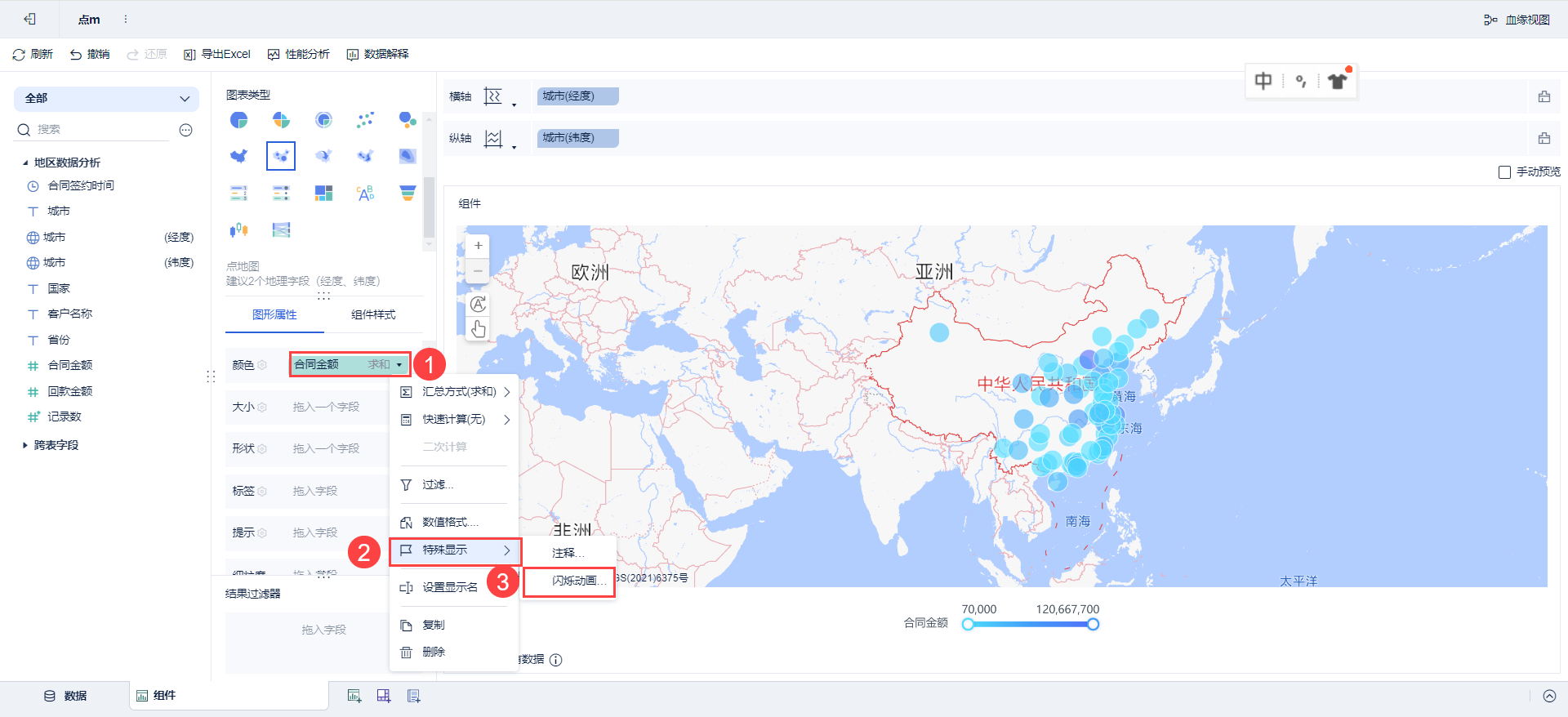

3) Нажмите на перевернутый треугольник справа от "Сумма контракта" в поле "Цвет", чтобы установить анимацию мигания. Как показано на рисунке ниже:

2.3.2 Установка размера ​

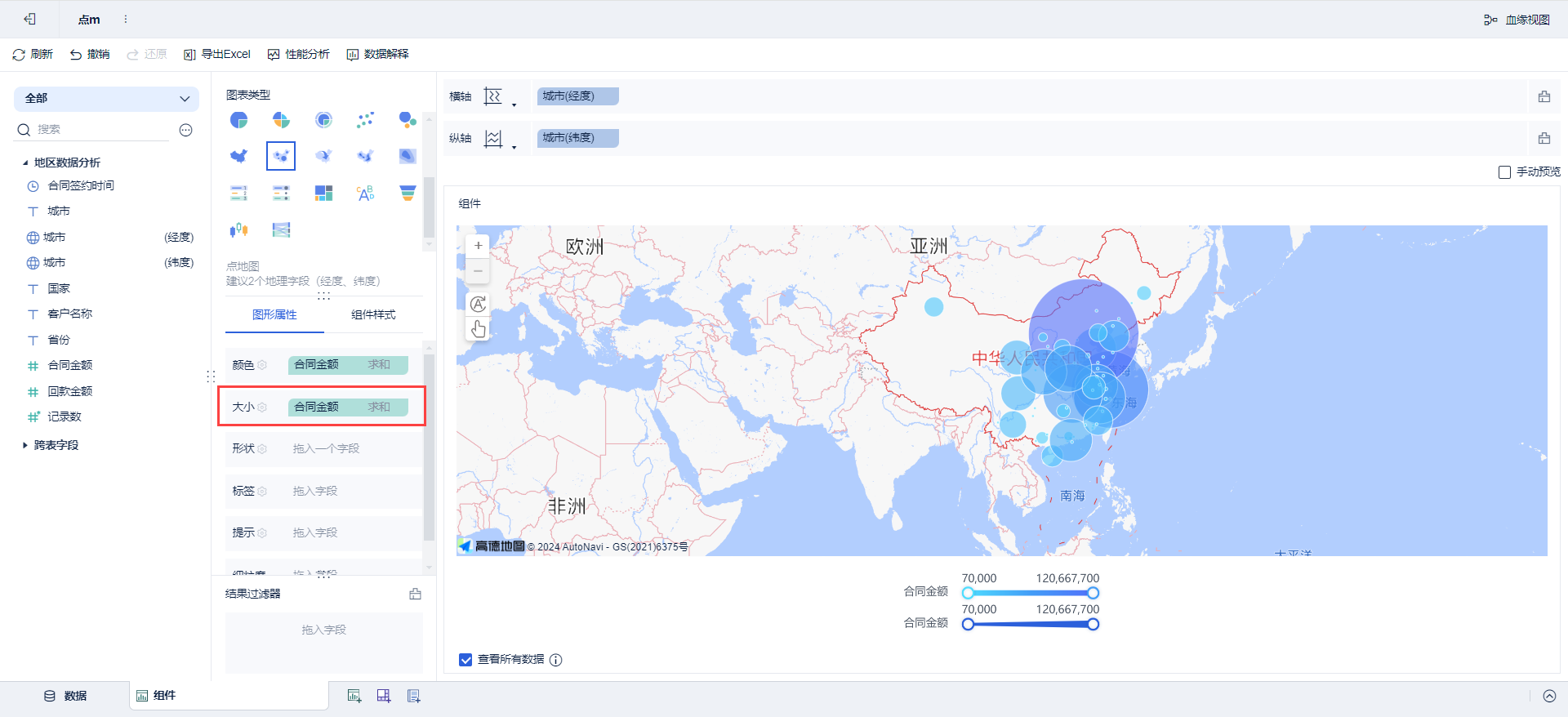

1) Перетащите индикатор "Сумма контракта" на "Размер", чем больше сумма контракта, тем больше площадь точки. Как показано на рисунке ниже:

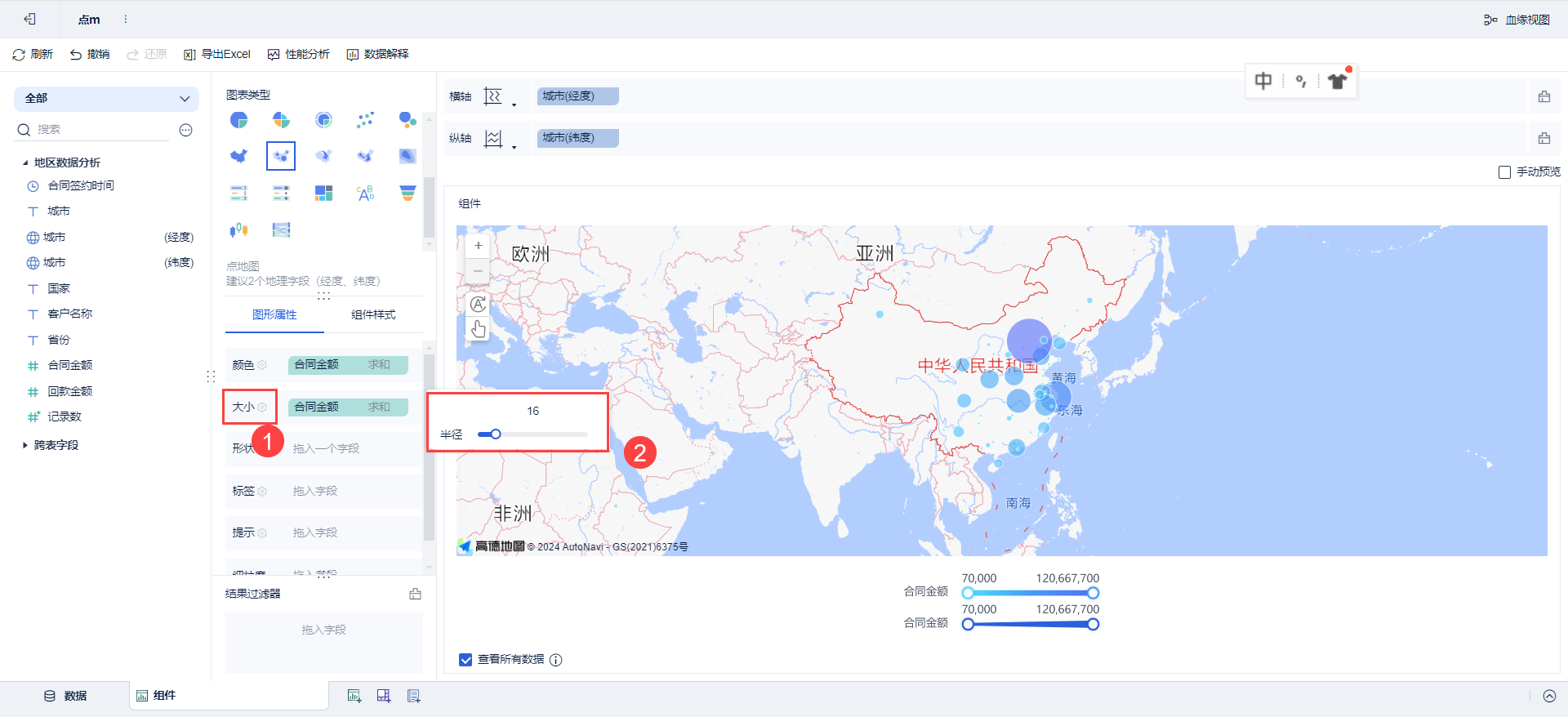

2) Нажмите на столбец "Размер" и перетащите ползунок, чтобы настроить "Радиус" точки данных, как показано на рисунке ниже:

2.4 Стилизация компонентов ​

2.4.1 Легенда ​

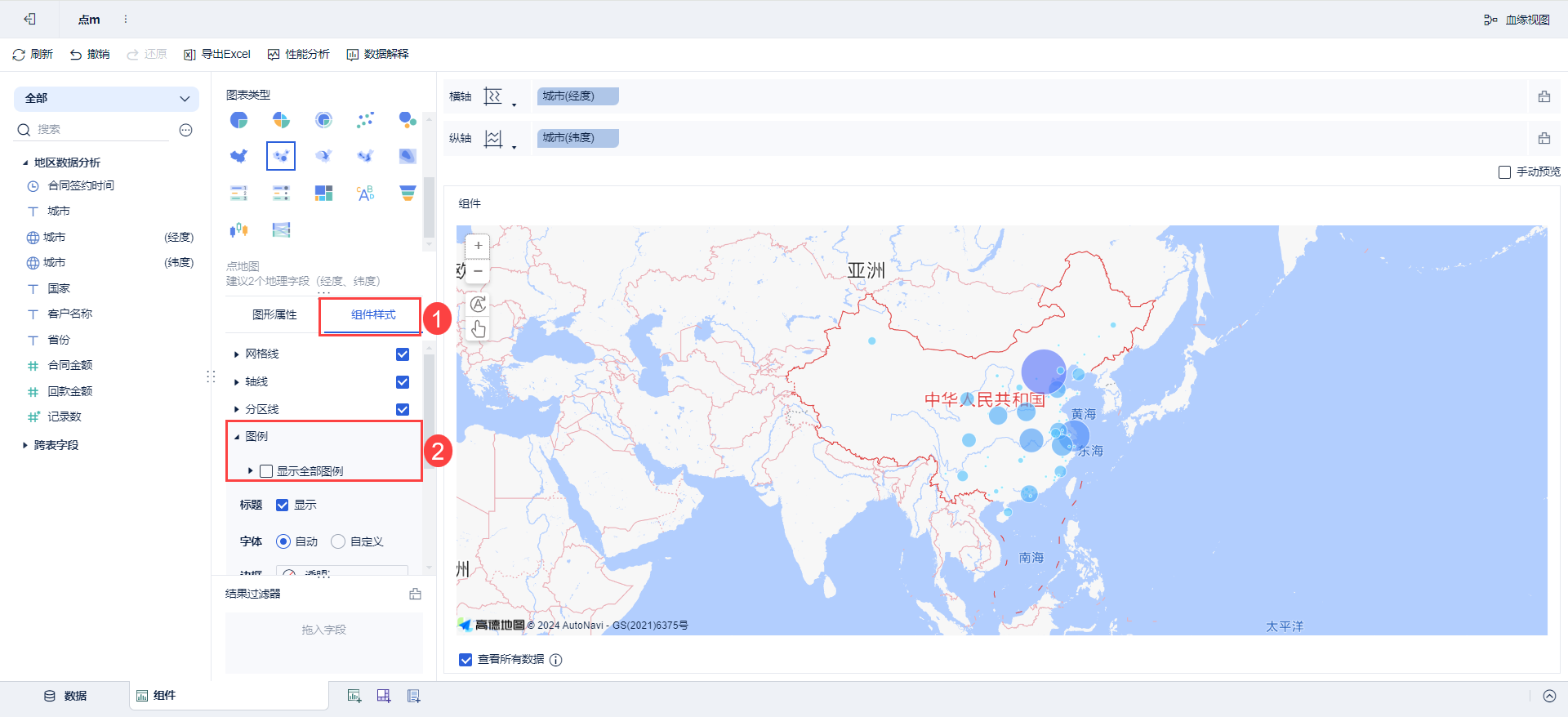

Выберите "Component Style" и снимите флажок с кнопки "Show All Legends". Как показано на рисунке ниже:

2.4.2 Фон ​

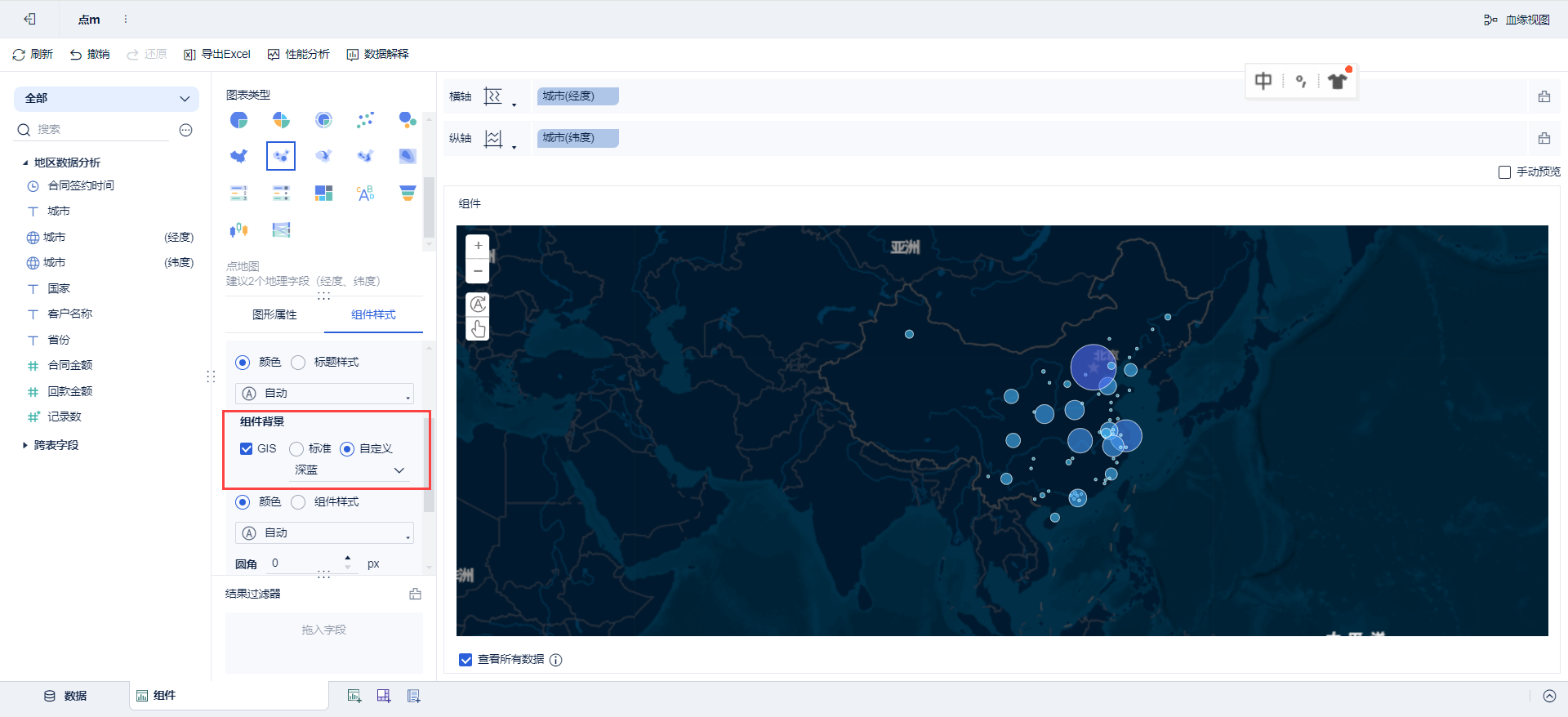

В разделе "Стиль компонента > Фон" установите для фонового GIS компонента значение "Пользовательский > Темно-синий". Как показано на следующем рисунке:

2.5 Предварительный просмотр эффектов ​

2.5.1 ПК ​

Эффект показан ниже:

2.5.2 Мобильный ​

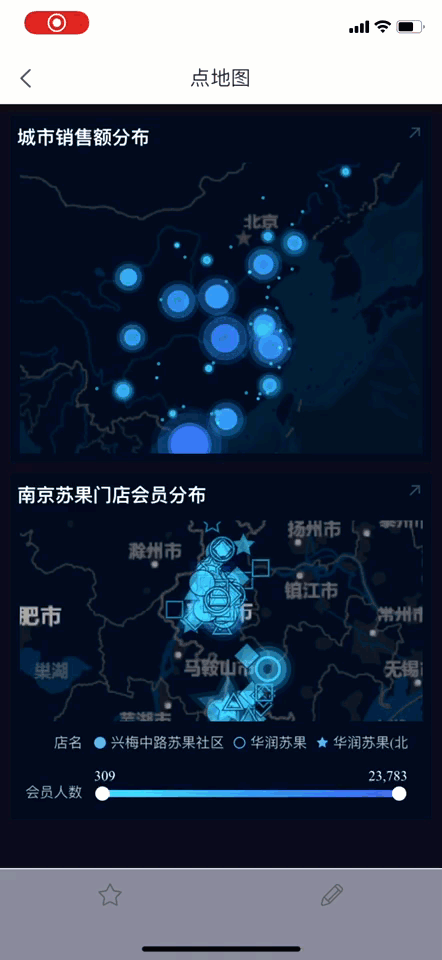

Ниже показаны результаты для приложений и HTML5:


3. Различные формы точек отображения ​

Некоторые пользователи хотят, чтобы особые точки отображались в других формах, например, в примере из главы 2 этой статьи город с самым высоким контрактом должен быть представлен красным треугольником.

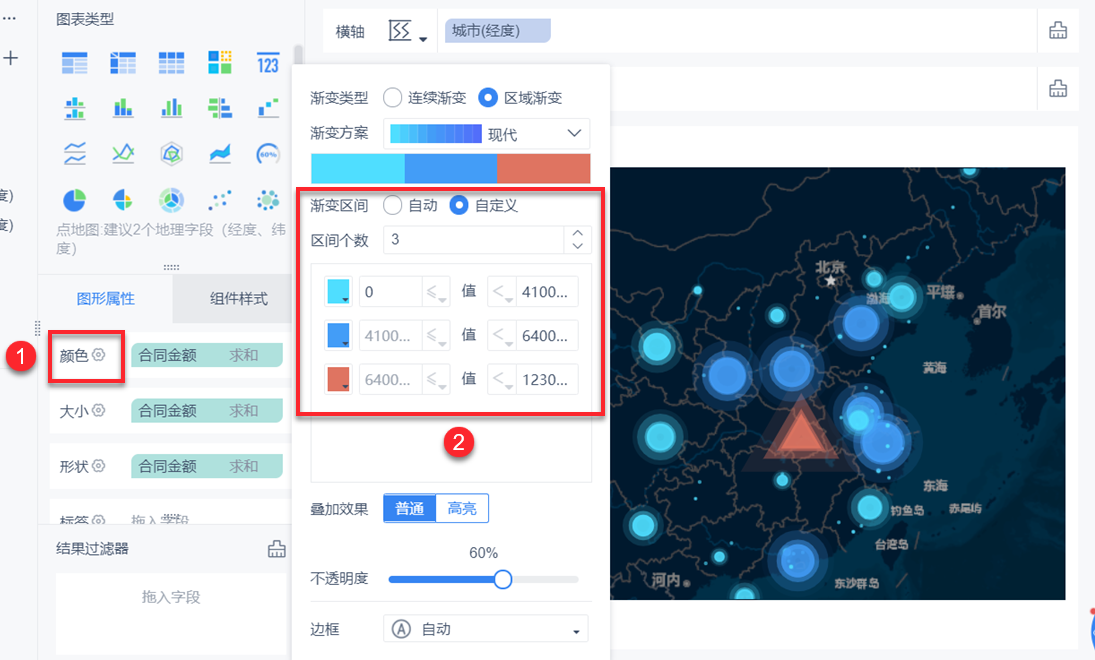

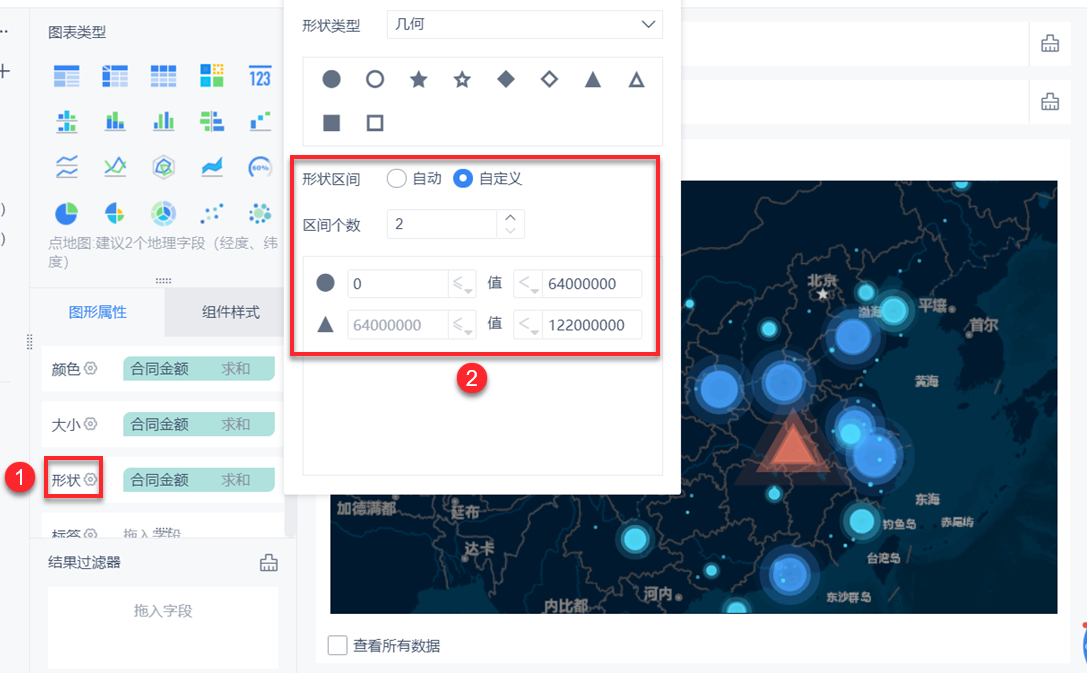

(1) На основе примера из главы 2 этой статьи перетащите поле "Сумма контракта" в столбец "Форма", нажмите на столбец "Форма" и задайте соответствующие формы различных интервалов. Как показано на рисунке ниже:


2) Нажмите на колонку "Цвет", чтобы установить цвет для различных значений интервала. Как показано на рисунке ниже:
