Настройка панели данных ​

1. Обзор ​

1.1 Версия ​

Версия FineBIФункциональные изменения
6.0-

1.2Сценарииприменения ​

Когда вам нужно сравнить данные в таблице.

1.3 Функциональный профиль ​

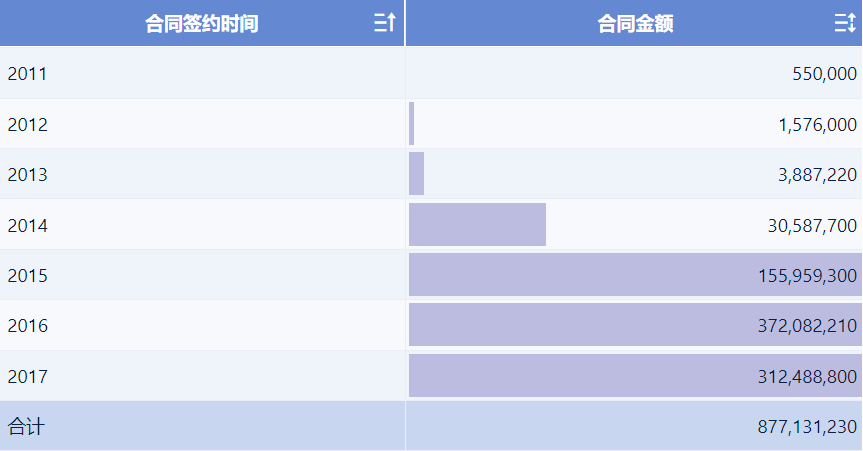

Панель данных позволяет визуализировать данные и облегчает их непосредственное наблюдение, как показано на рисунке ниже:

1.4 Область применения ​

Установка полос данных поддерживается для сгруппированных и пересекающихся таблиц, но не для подробных таблиц.

2. Примеры ​

2.1 Подготовка данных ​

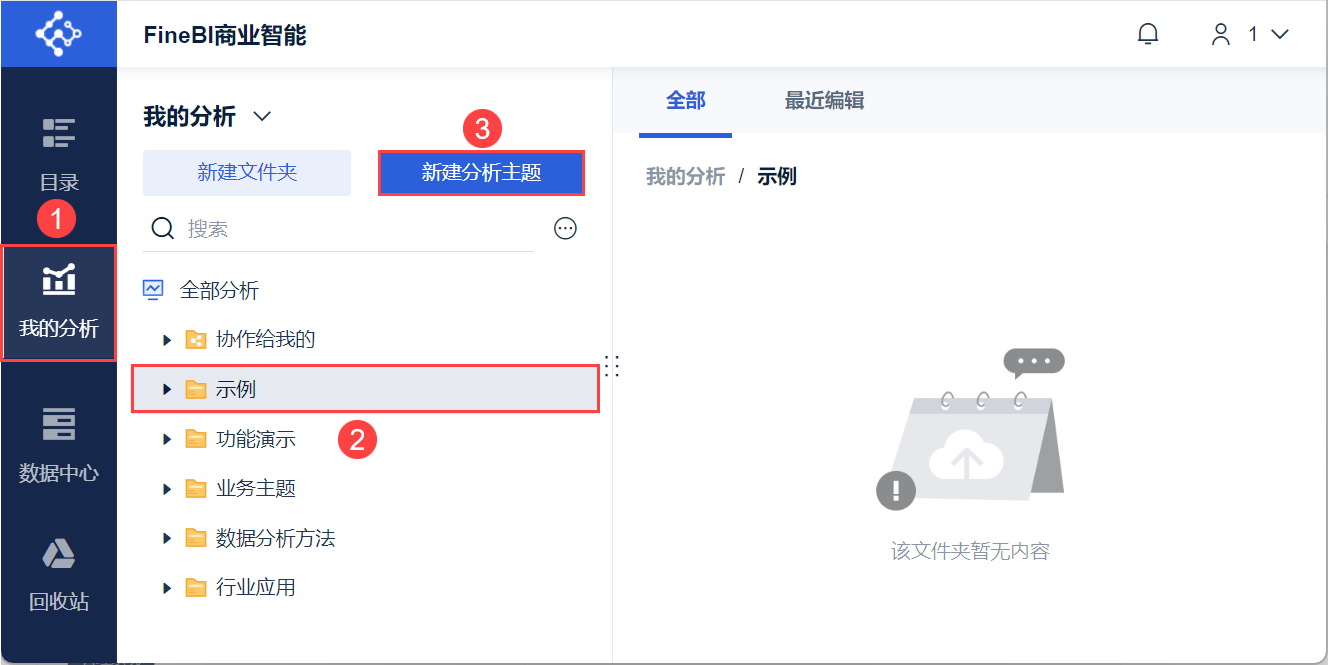

1) Пользователь входит в систему FineBI, нажимает кнопку "My Analysis", выбирает папку и нажимает кнопку "Новая Analysis Subject". Как показано на рисунке ниже:

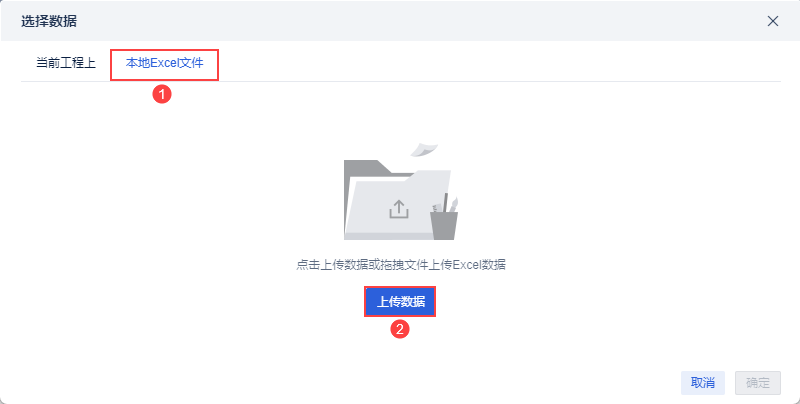

2) Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Образец данных: таблица фактов по контракту.xlsx

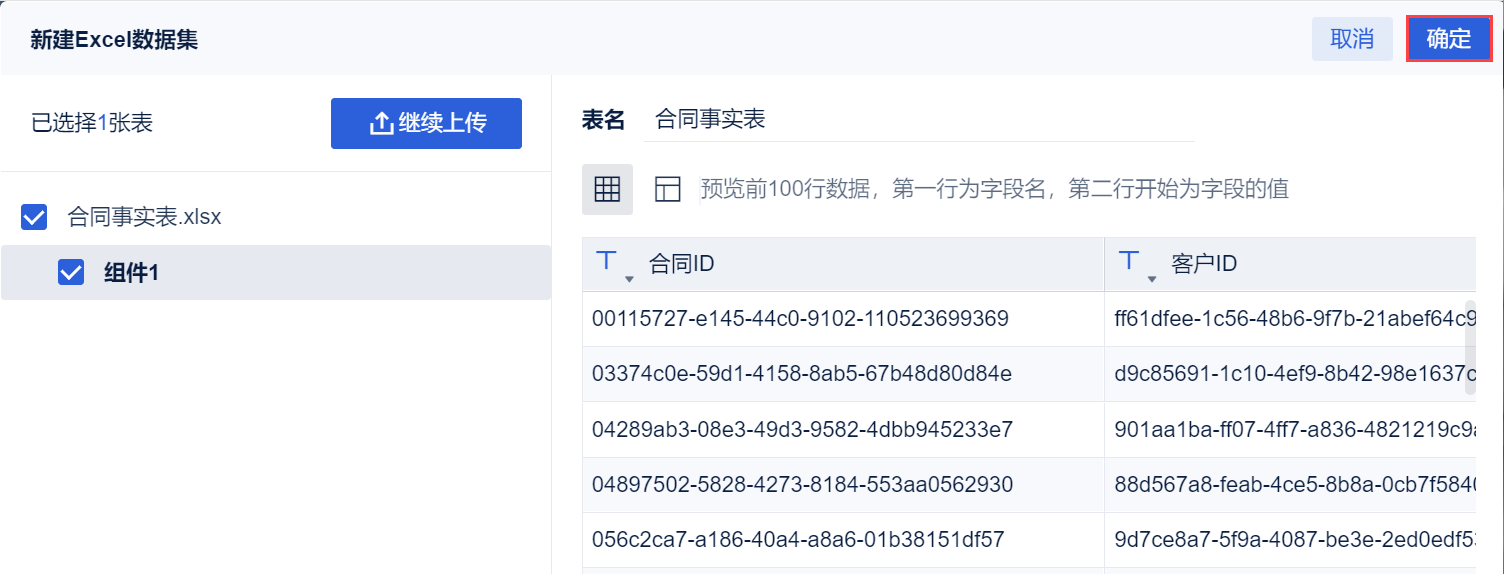

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

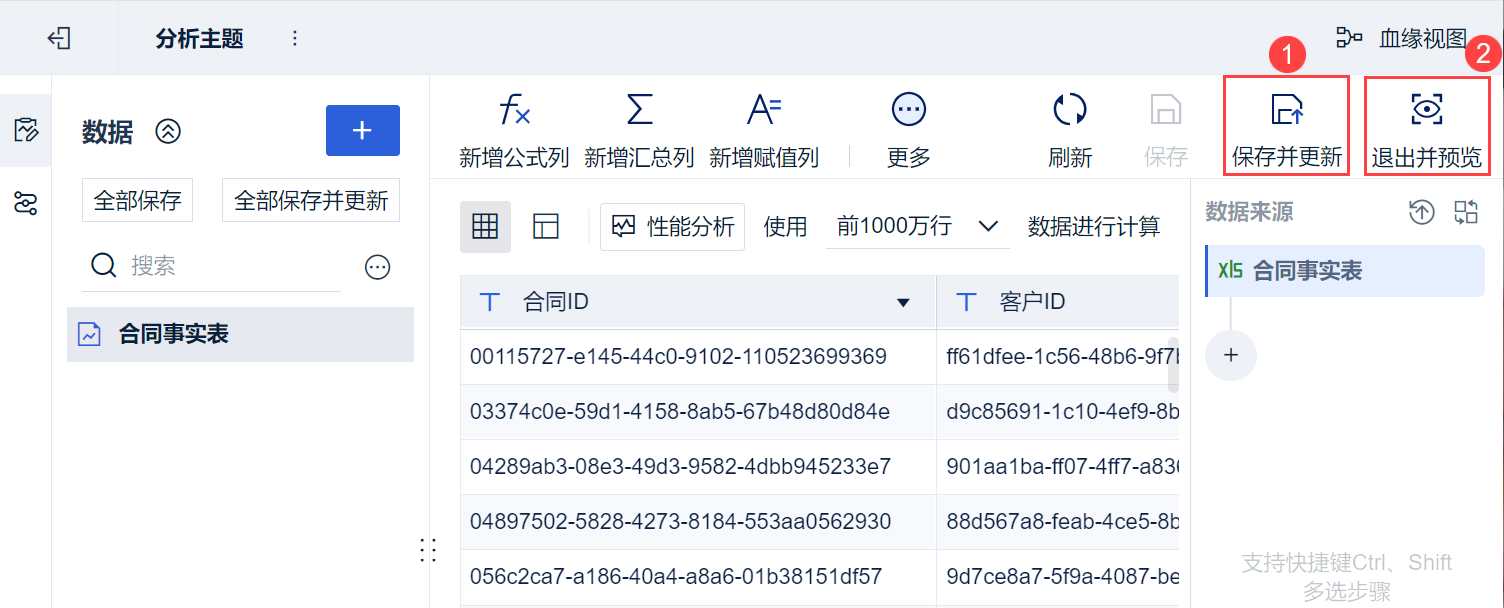

4) Нажмите "Сохранить и обновить > Выход и предварительный просмотр", данные будут успешно созданы.

2.2 Создание компонентов ​

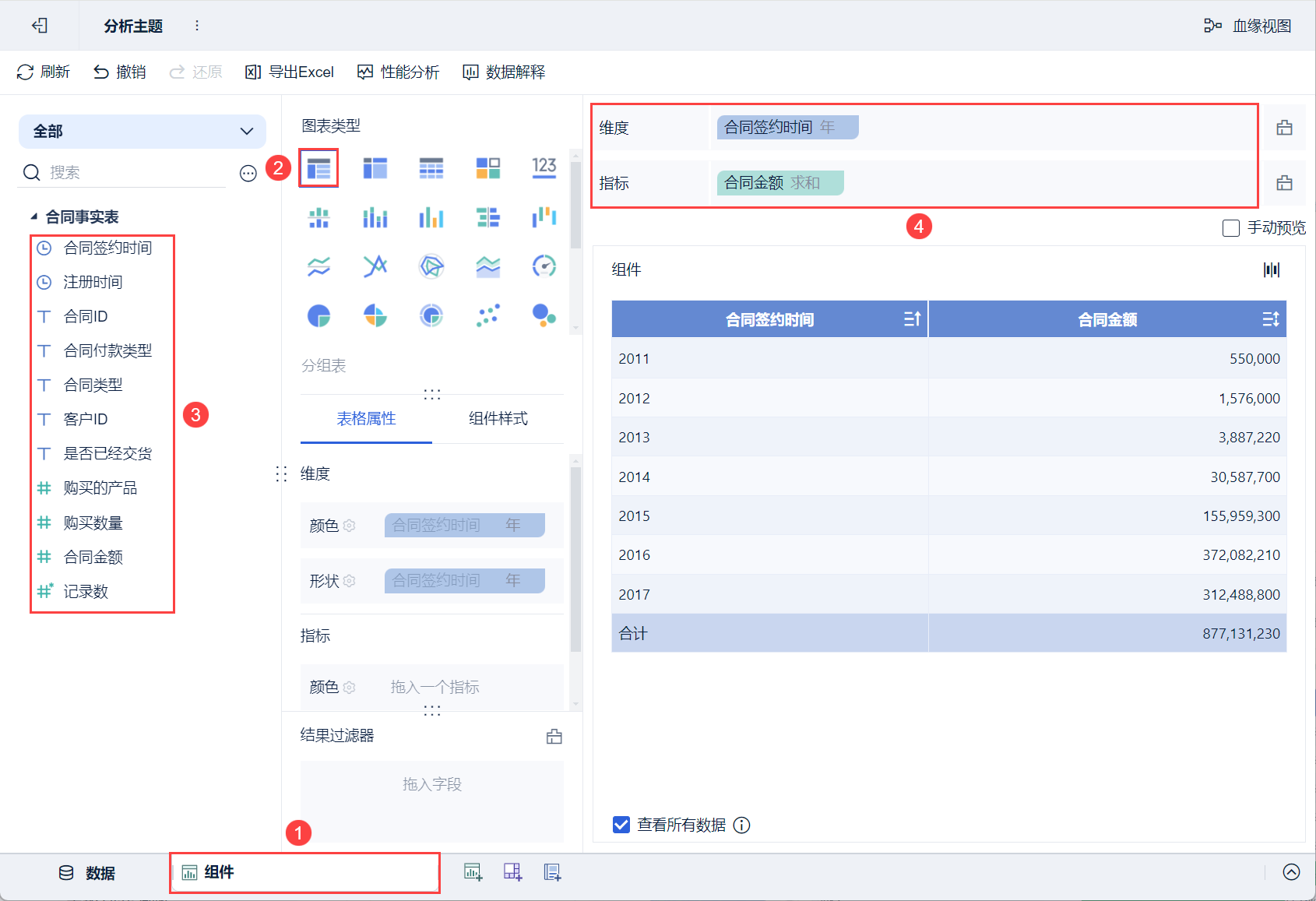

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

2) В разделе "Тип диаграммы" выберите "Сгруппированные таблицы".

3) Перетащите "Время подписания контракта" анализируемой области в колонку "Размерность"; "Сумма контракта" - в колонку "Индикатор", как показано на рисунке ниже:

2.3 Открытие панелей данных ​

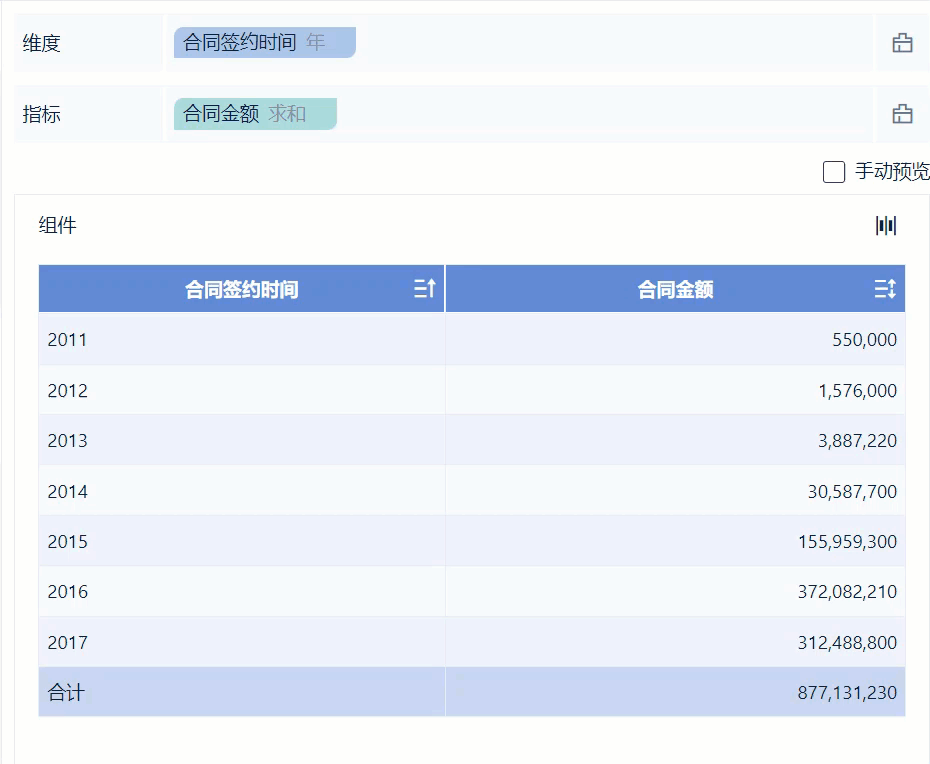

Нажмите на выпадающую кнопку "Сумма контракта" в столбце "Индикатор" и выберите "Включить панель данных", как показано ниже:

2.4 Настройка панели данных ​

1) Описание настроек системы по умолчанию:

  • Когда в ячейке есть только положительные значения:

Строка данных максимального значения занимает всю ячейку, строка данных минимального значения равна 0, а процентная длина остальных значений = (x - минимальное значение)/(максимальное значение - минимальное значение).

  • Когда в ячейке есть только отрицательные значения:

Строка данных минимального значения занимает всю ячейку, строка данных максимального значения равна 0, а процентная длина остальных значений = (x - минимальное значение)/(максимальное значение - минимальное значение).

  • Иногда встречаются как положительные, так и отрицательные значения:

Отрицательные значения показаны линией 0 слева и красным цветом, положительные значения показаны линией 0 справа и зеленым цветом.

Линия 0 = (0 - min)/(max - min), диапазон - [0,1], больше 1 - 1, меньше 0 - 0, 0 соответствует крайней левой ячейке, 1 - крайней правой.

Положение значения = (x - min)/(max - min) в диапазоне [0,1], больше 1 - 1, меньше 0 - 0. Между значением и линией 0 находится полоса данных.

Примечание 1: "Максимальное значение" и "Минимальное значение" здесь - это максимальное и минимальное значения последних результатов анализируемой области.

Примечание 2: Если используются заданные пользователем "Максимальное значение" и "Минимальное значение", то в приведенных выше формулах для расчета используются заданные пользователем "Максимальное значение" и "Минимальное значение".

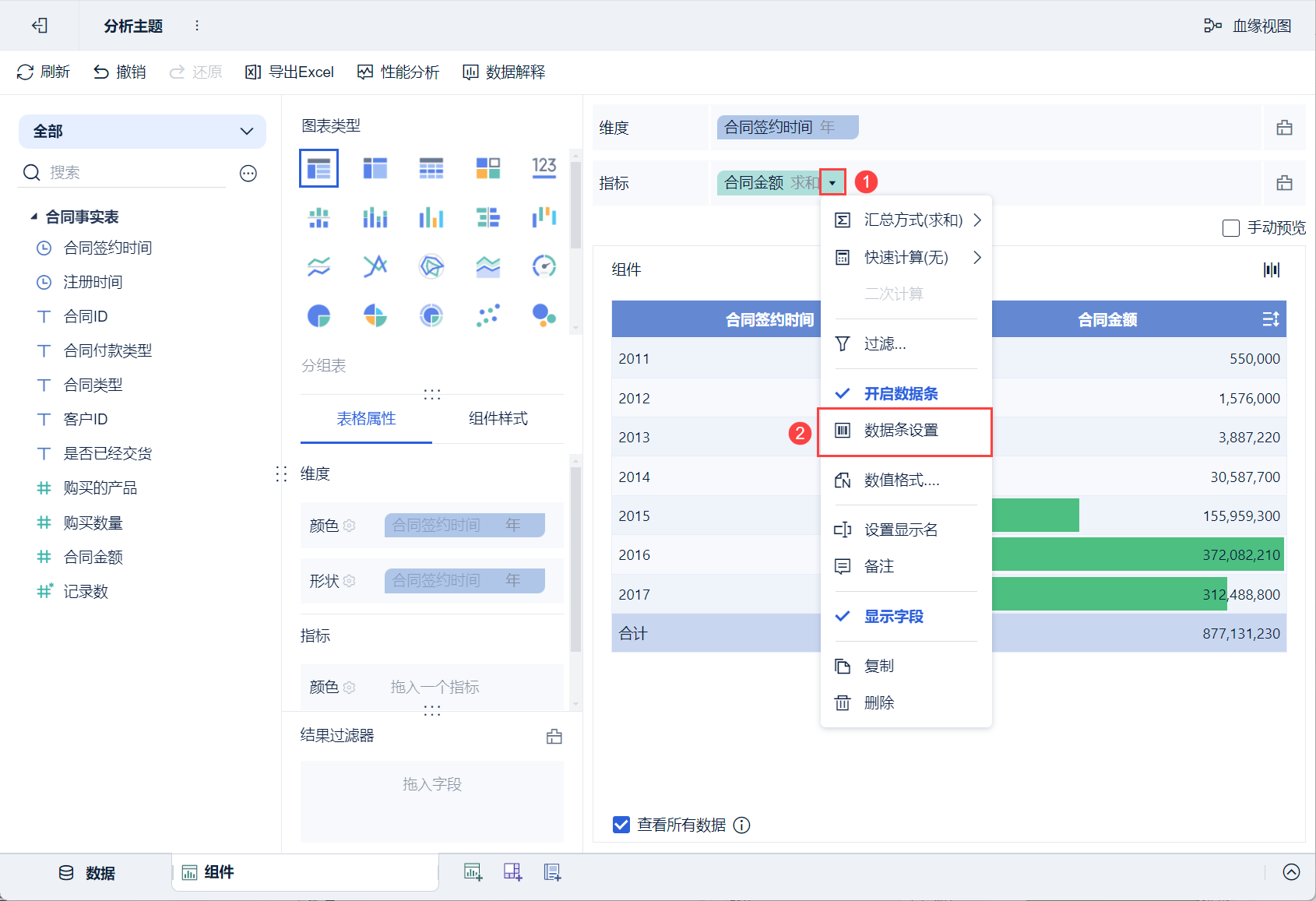

2) Нажмите на выпадающую кнопку "Contract Amount" и выберите "Data Bar Setting", чтобы установить полосу данных. Как показано на рисунке ниже:

2.4.1 Установка максимальных/минимальных значений ​

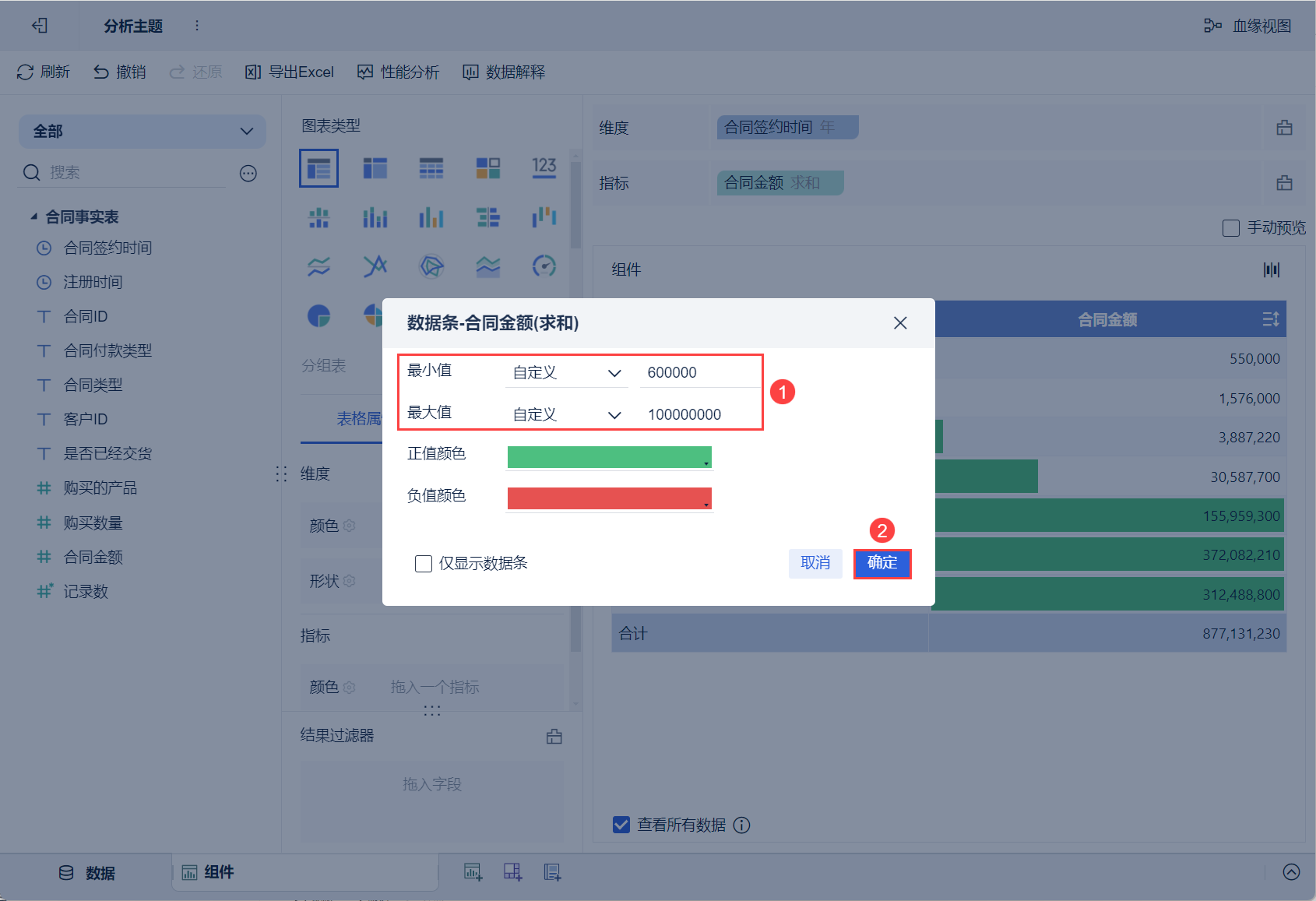

1) Установите минимальное значение 600000 и максимальное значение 100000000, как показано ниже:

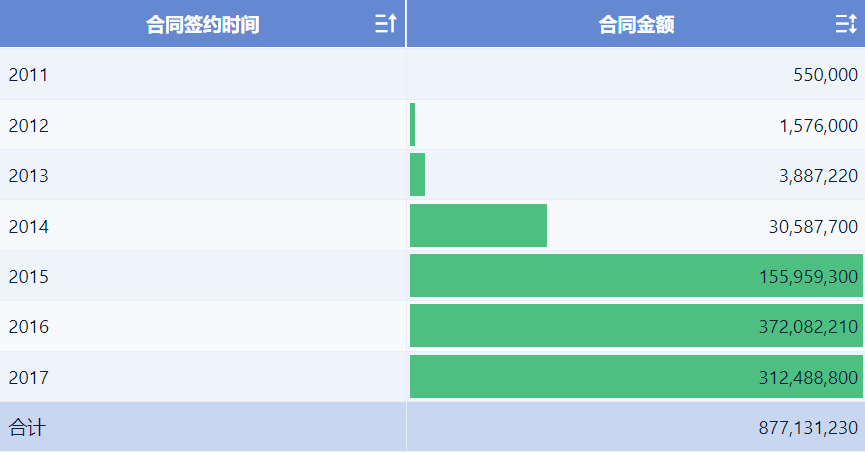

2) Предварительный просмотр эффектов:

2.4.2 Установка цветов ​

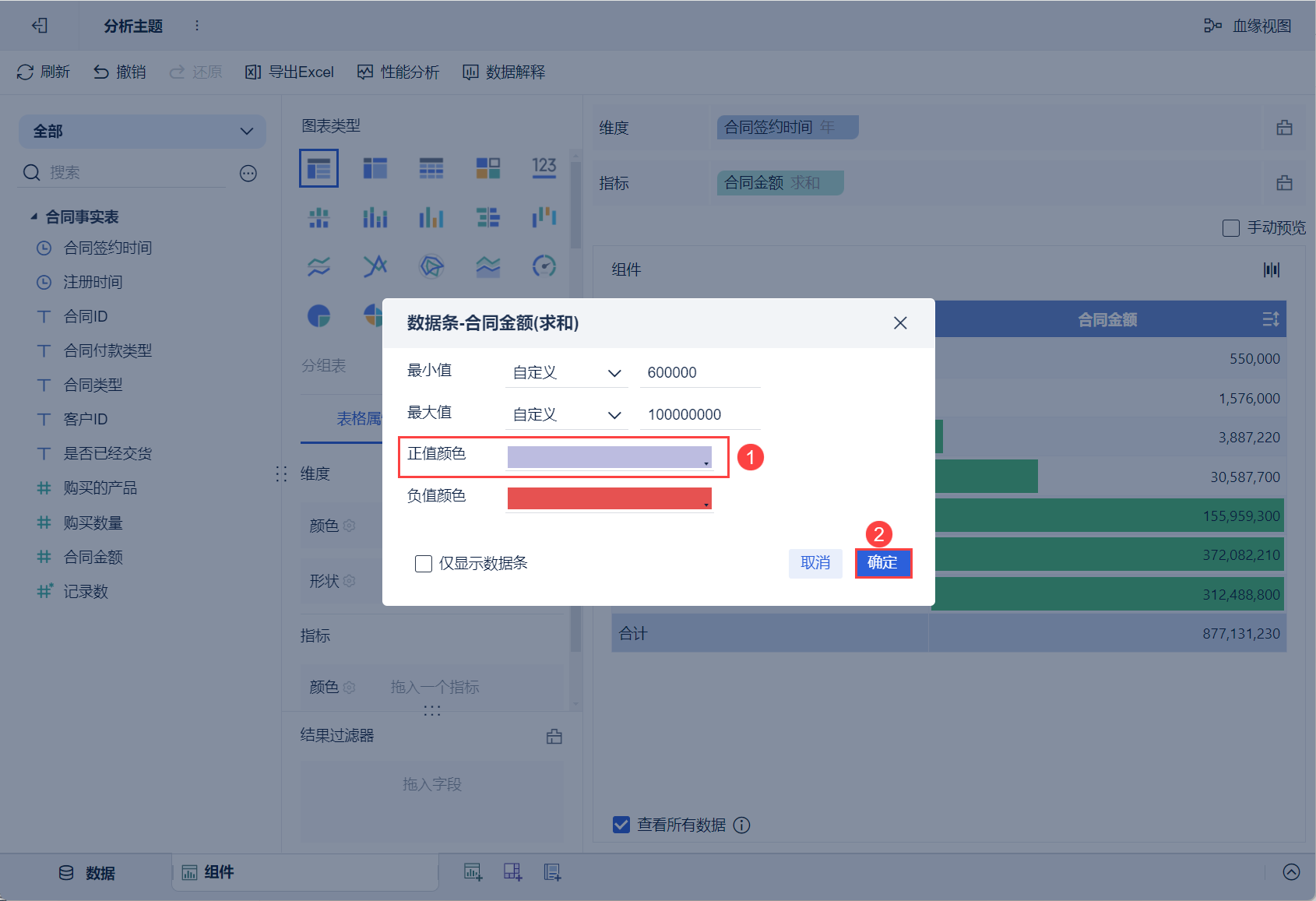

1) Поскольку в этом примере есть только положительные значения, только цвет положительных значений устанавливается фиолетовым, как показано ниже:

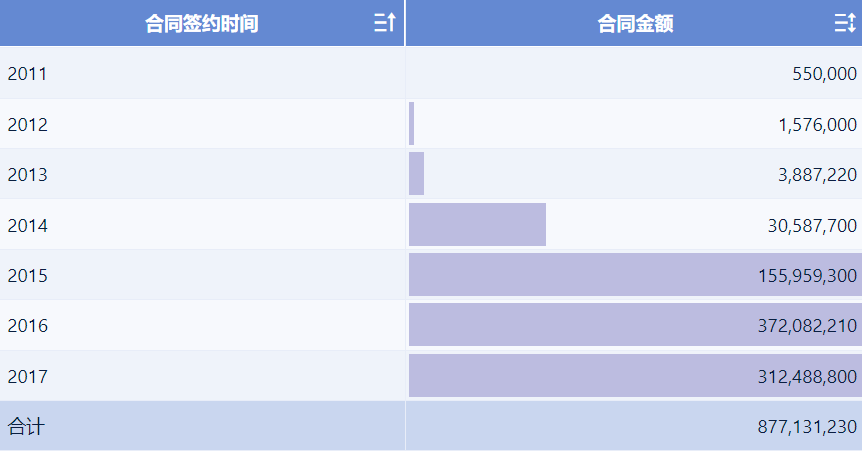

2) Предварительный просмотр эффектов:

2.4.3 Настройка отображения только полос данных ​

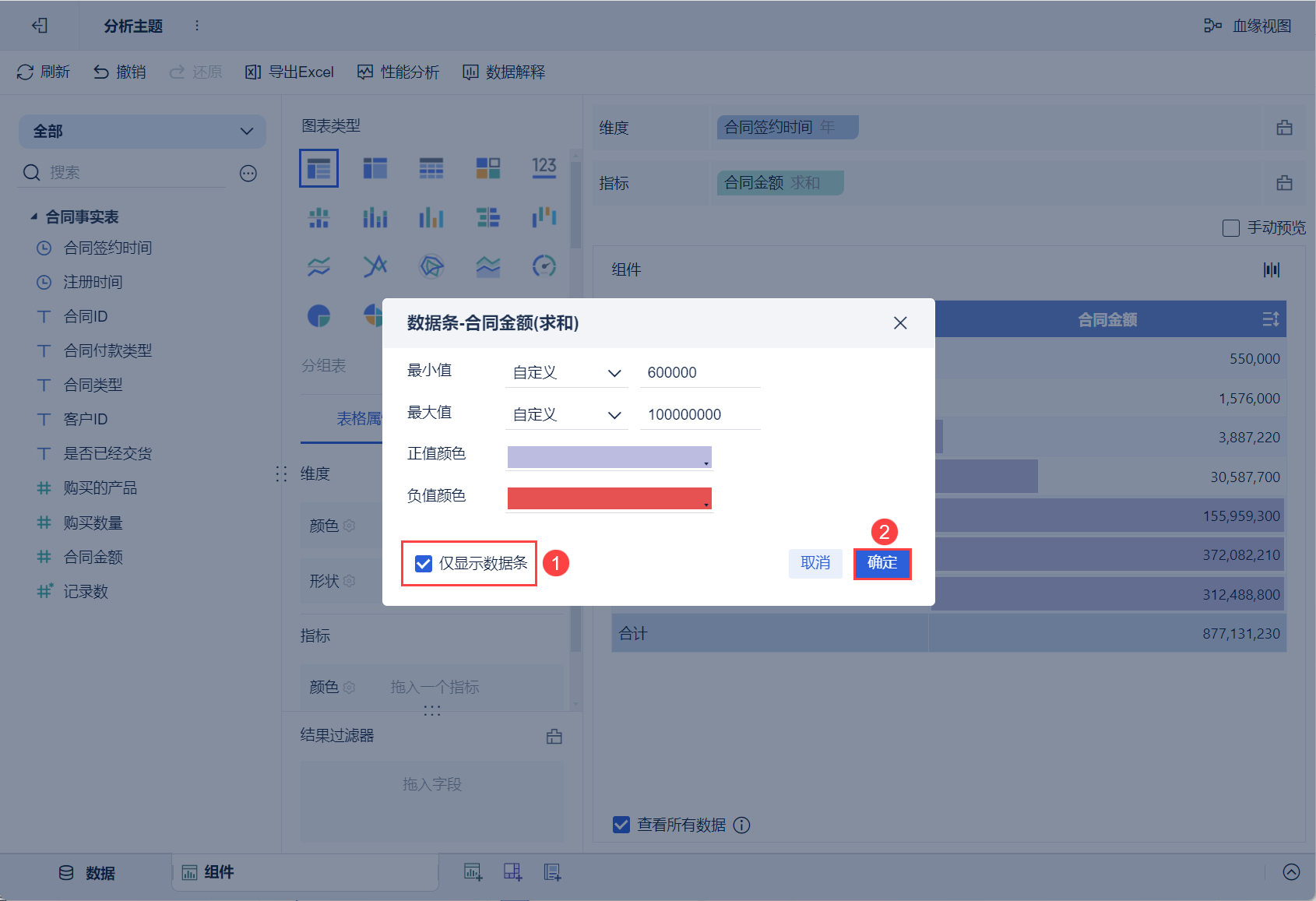

1) Установите флажок "Показывать только столбики данных", как показано ниже:

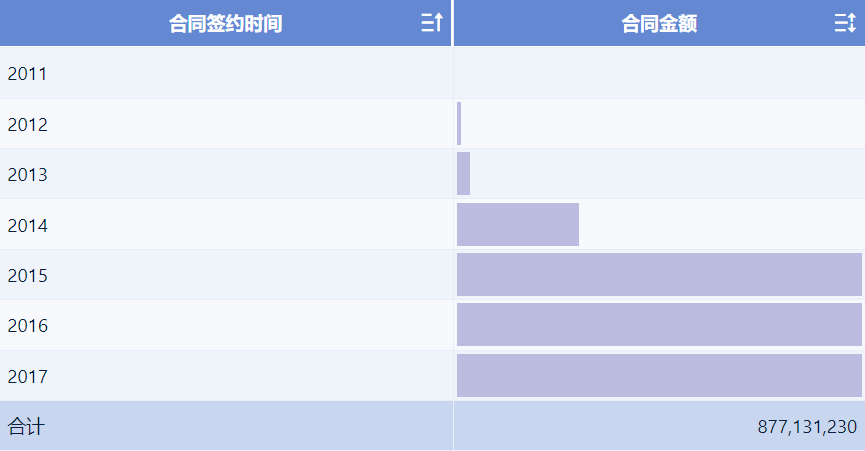

2) Цифры скрыты, отображается только гистограмма данных с предварительным просмотром эффекта:

3. условия ​

  • Установка полосы данных действует не для агрегированных строк, а только для метрик, соответствующих самому внутреннему измерению.
  • Ноль" не участвует в расчете полосы данных.
  • Поставьте галочку, чтобы включить строку данных, при этом все значения индикатора в следующих случаях не отображают строку данных:

① Индикатор содержит бесконечные значения, а максимальное и минимальное значения настройки содержат их;

② Все значения индикатора равны;

(iii) Все показатели меньше установленного минимального значения полосы данных.
