радиолокационная диаграмма

1. Обзор

1.1 Версия

Версия FineBI	Функциональные изменения
6.0	При едином разделении скрыть оси, названия осей, подробности см. в главе 3 данного документа
6.0.15	Поддерживает настройку "Полярной оси" радарного графика в виде полигона, а также настройкустиля маркерных точек, подробнее см. в разделе 2.3.2.

1.2 Сценарии применения

В диаграмме Radar, также известной как диаграмма Дебре или Spider Chart, каждая категория имеет свои собственные числовые оси, которые расходятся от центра и соединяют значения в одной серии линиями, чтобы показать связь между независимыми сериями данных и между определенной серией и всеми остальными сериями.

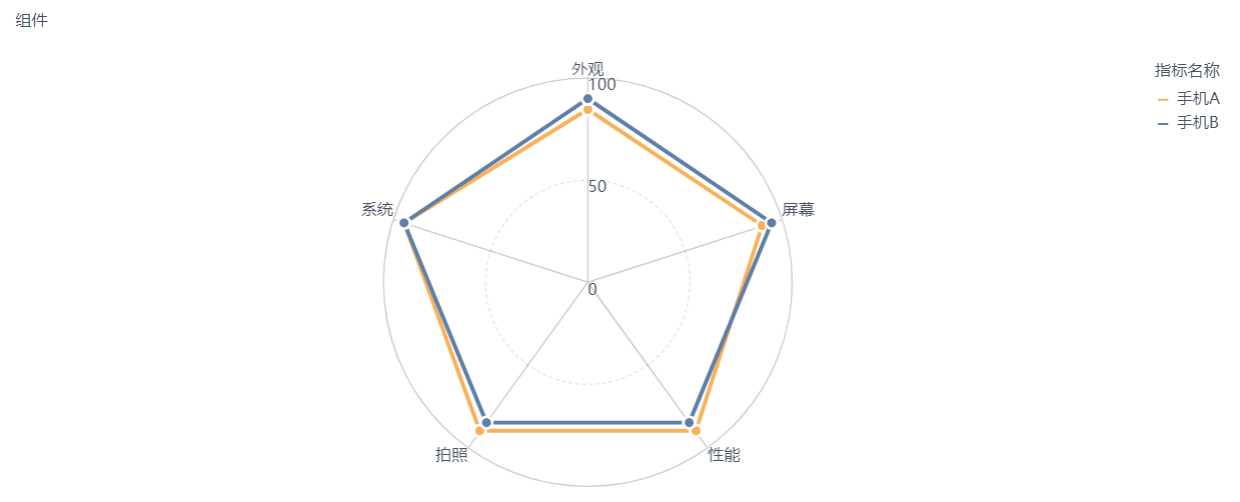

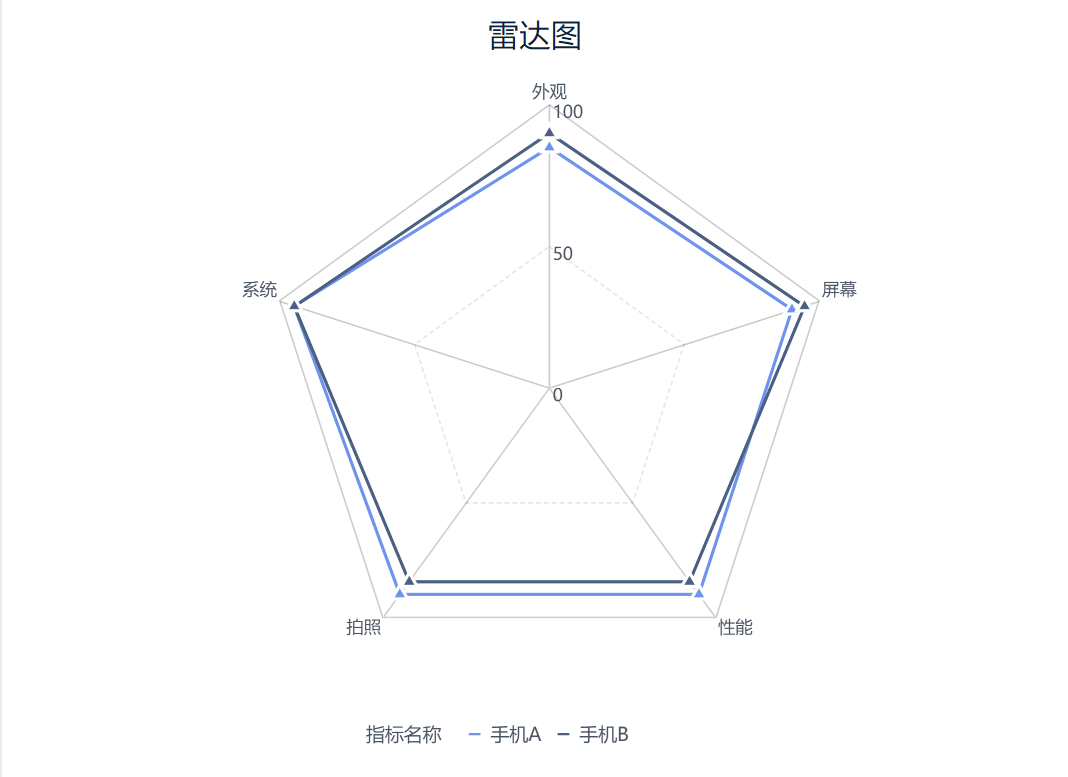

Например, радарная диаграмма, показывающая производительность двух мобильных телефонов A и B по отношению друг к другу:

1.3 Основные требования

Основные требования к складным радиолокационным картам:

Эффекты диаграмм	Размерные поля	Поля индикаторов
Складная радиолокационная диаграмма	>=1	>=1

1.4 Графические особенности

1) Преимущества

• Многомерное сравнение: радарные диаграммы могут одновременно отображать данные по нескольким переменным для удобства сравнения и анализа
• Чувствительность к направлению: радарные диаграммы могут отражать относительные взаимосвязи между данными, а не только количественные различия

2) Недостатки

• Ограничение на количество переменных: поскольку радарная диаграмма распространяется вокруг центральной точки, можно отобразить не более шести переменных, иначе диаграмма станет слишком сложной.
• Необходимость стандартизации данных: при сравнении данных в разных масштабах данные должны быть стандартизированы, иначе они могут ввести в заблуждение из-за различий в порядках величины

2. Примеры

2.1 Подготовка данных

1) Пользователь входит в систему FineBI, нажимает "Мои анализы", выбирает папку и нажимает "Новая Analysis Subject", как показано на следующем рисунке:

2) Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Пример данных: Сравнение параметров мобильного телефона.xlsx

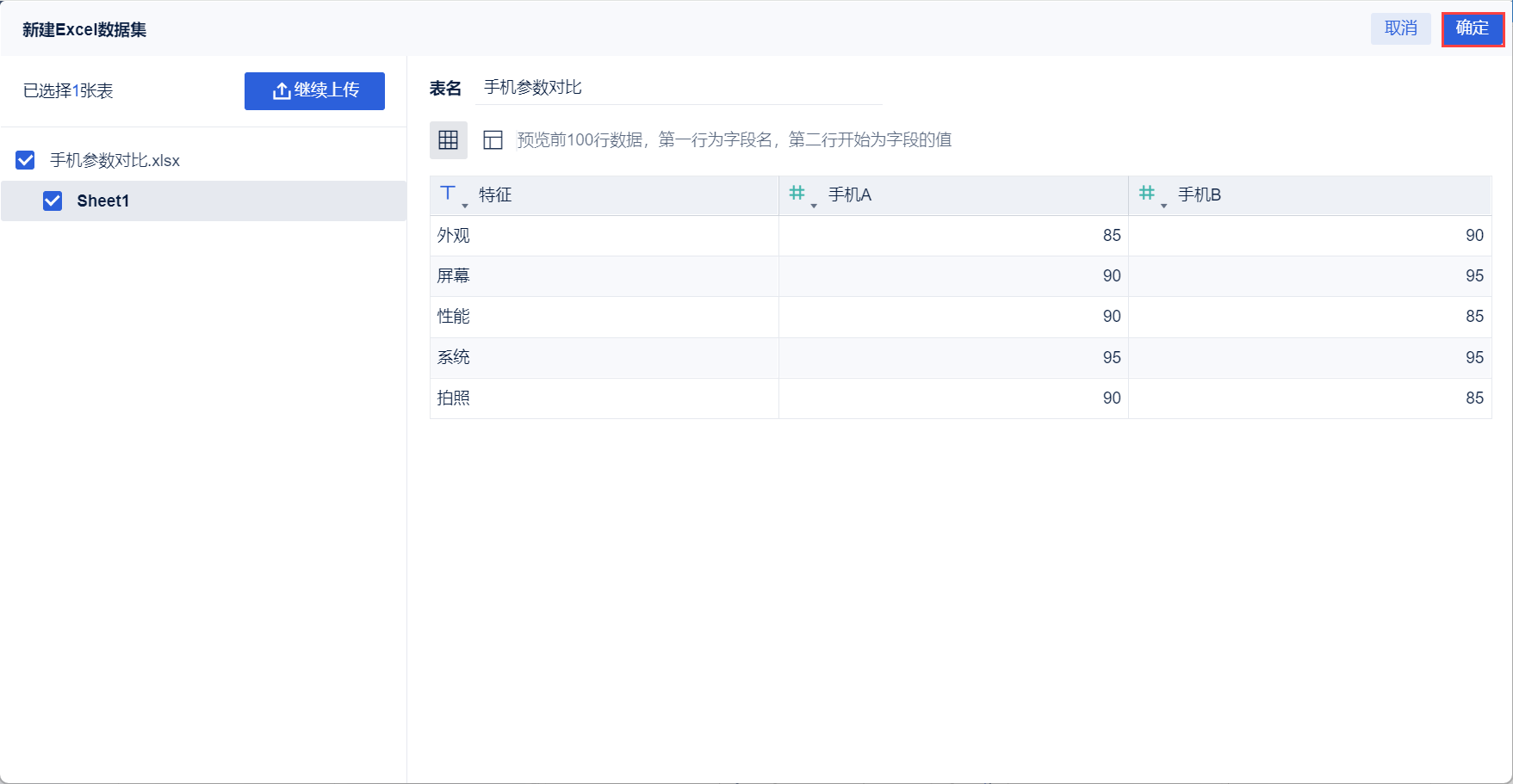

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

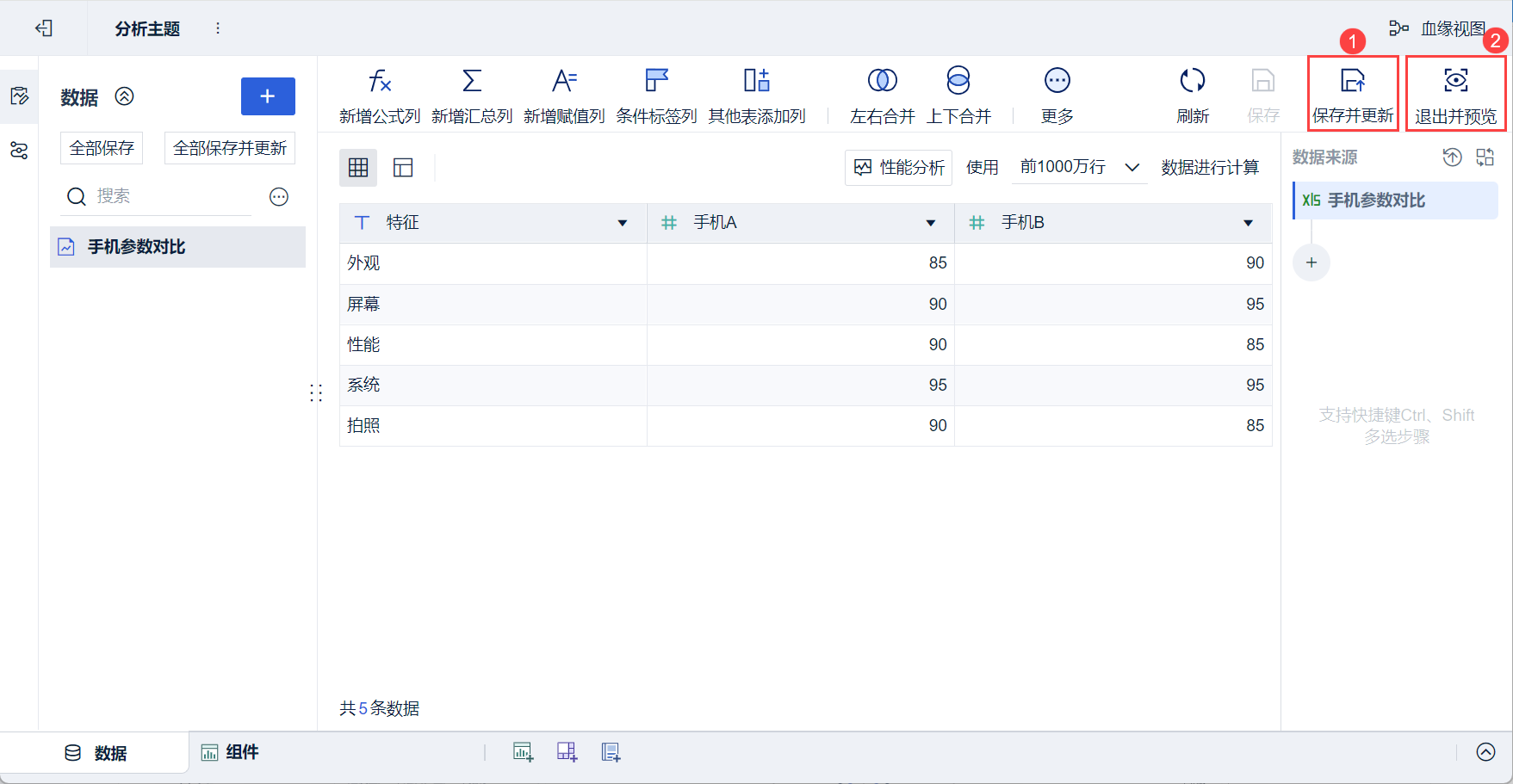

4)Нажмите "Сохранить и обновить" и "Выход и предварительный просмотр", данные будут успешно подготовлены, как показано ниже:

2.2 Создание компонентов

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

2) Выберите "Линейная радиолокационная диаграмма" в разделе "Тип диаграммы".

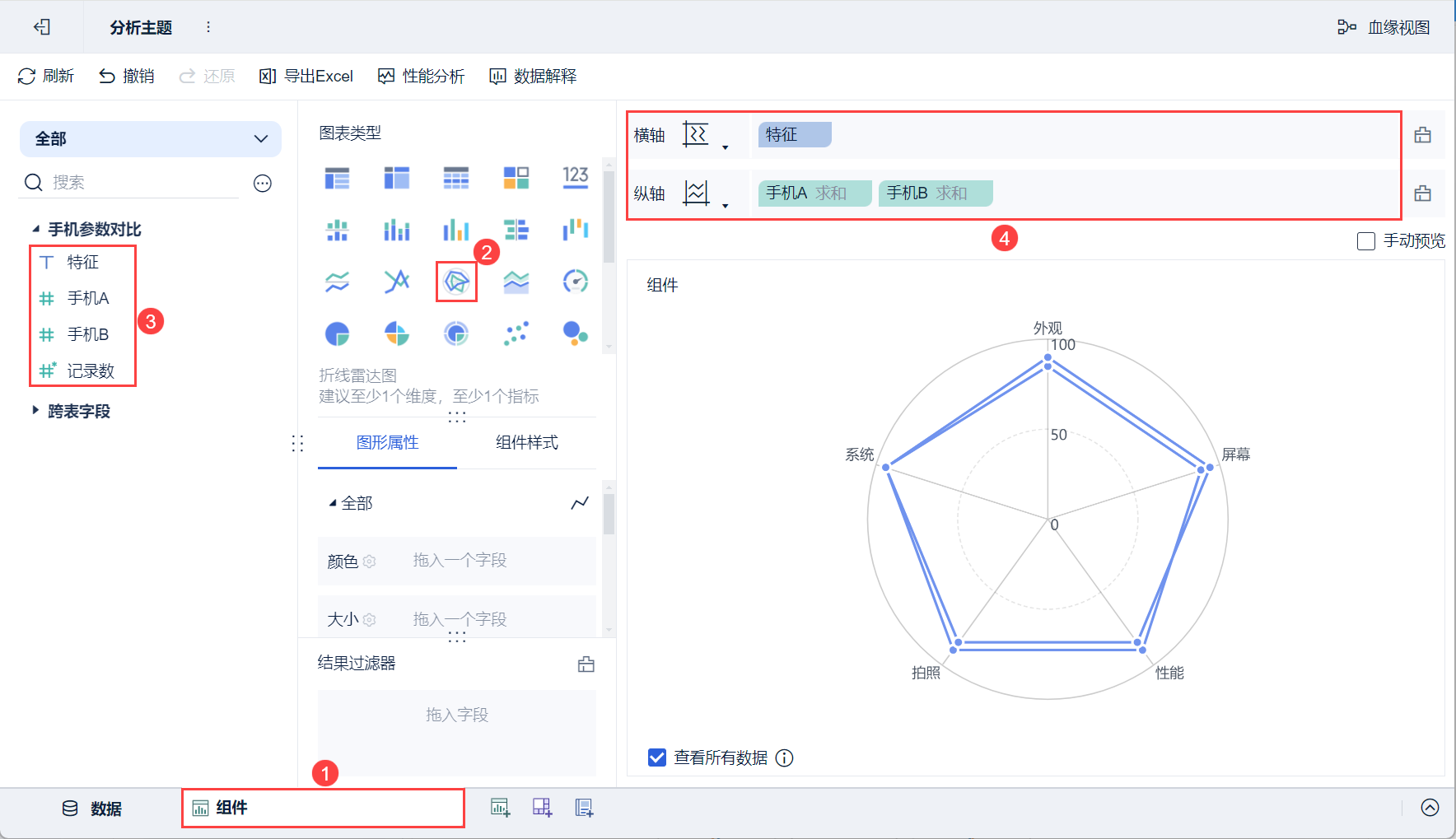

3) Перетащите "Характеристики" левой анализируемой области на горизонтальную ось анализируемой области, а "Мобильный телефон A" и "Мобильный телефон B" - на вертикальную ось, как показано на рисунке ниже:

2.3 Улучшающие компоненты

2.3.1 Установка цветов

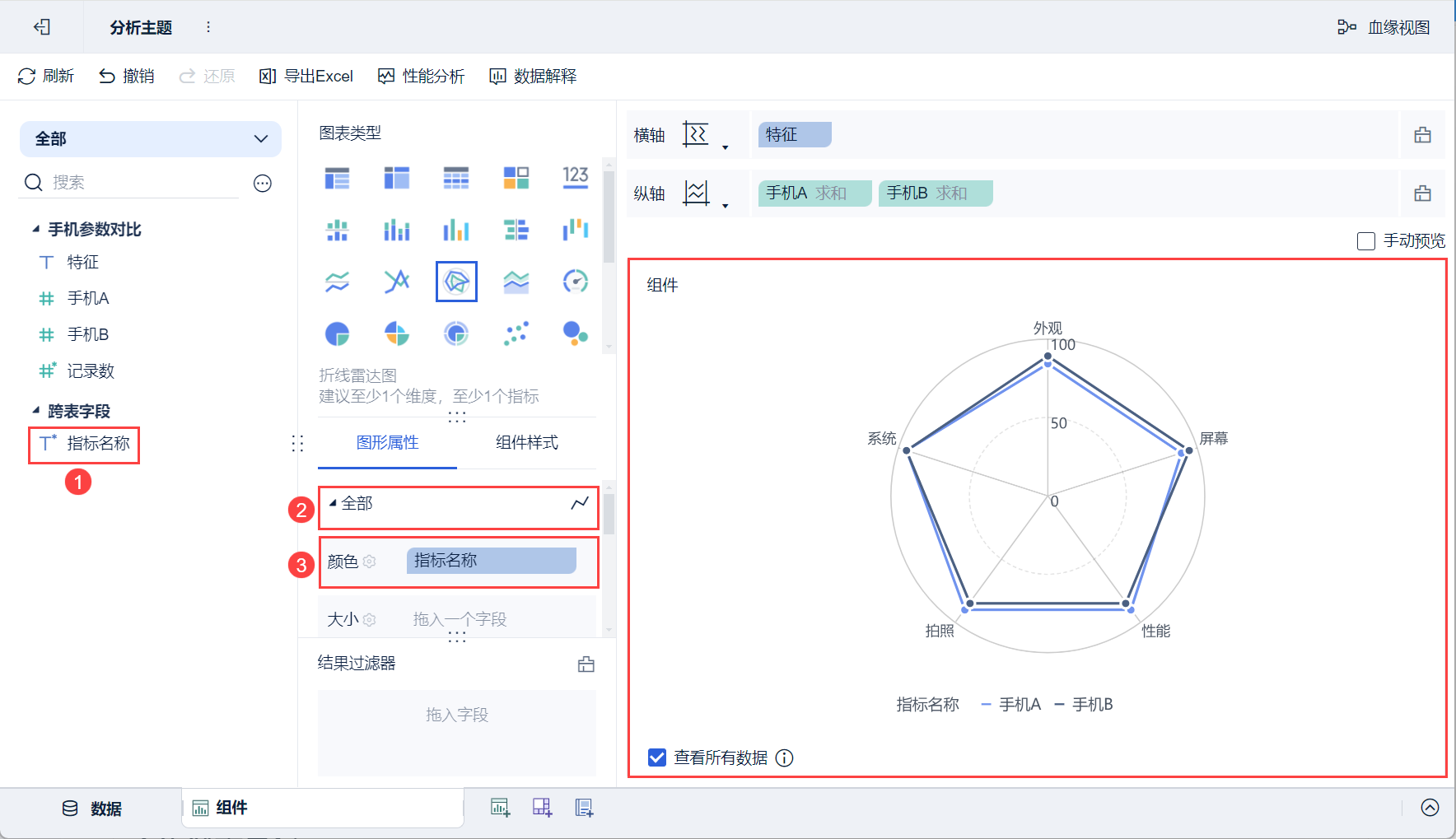

Перетащите "Название показателя" левой анализируемой области в колонку "Цвет" в разделе "Графические свойства > Все", и разные показатели будут отображаться разными цветами, как показано на рисунке ниже:

Примечание 1: Дополнительные настройки цвета, размера, надписей, подсказок, гранулярности и т. д. см. в разделе " Свойства графики ".

Примечание 2: Дополнительные настройки легенд, линий сетки, фонов, адаптивных отображений и т. д. см. в разделе: Стили компонентов диаграмм.

2.3.2 Настройка соединения

FineBI 6.0.15 и более поздние версии поддерживают настройку формы "Полярной оси" радарной диаграммы, а также настройку стиля маркерных точек.

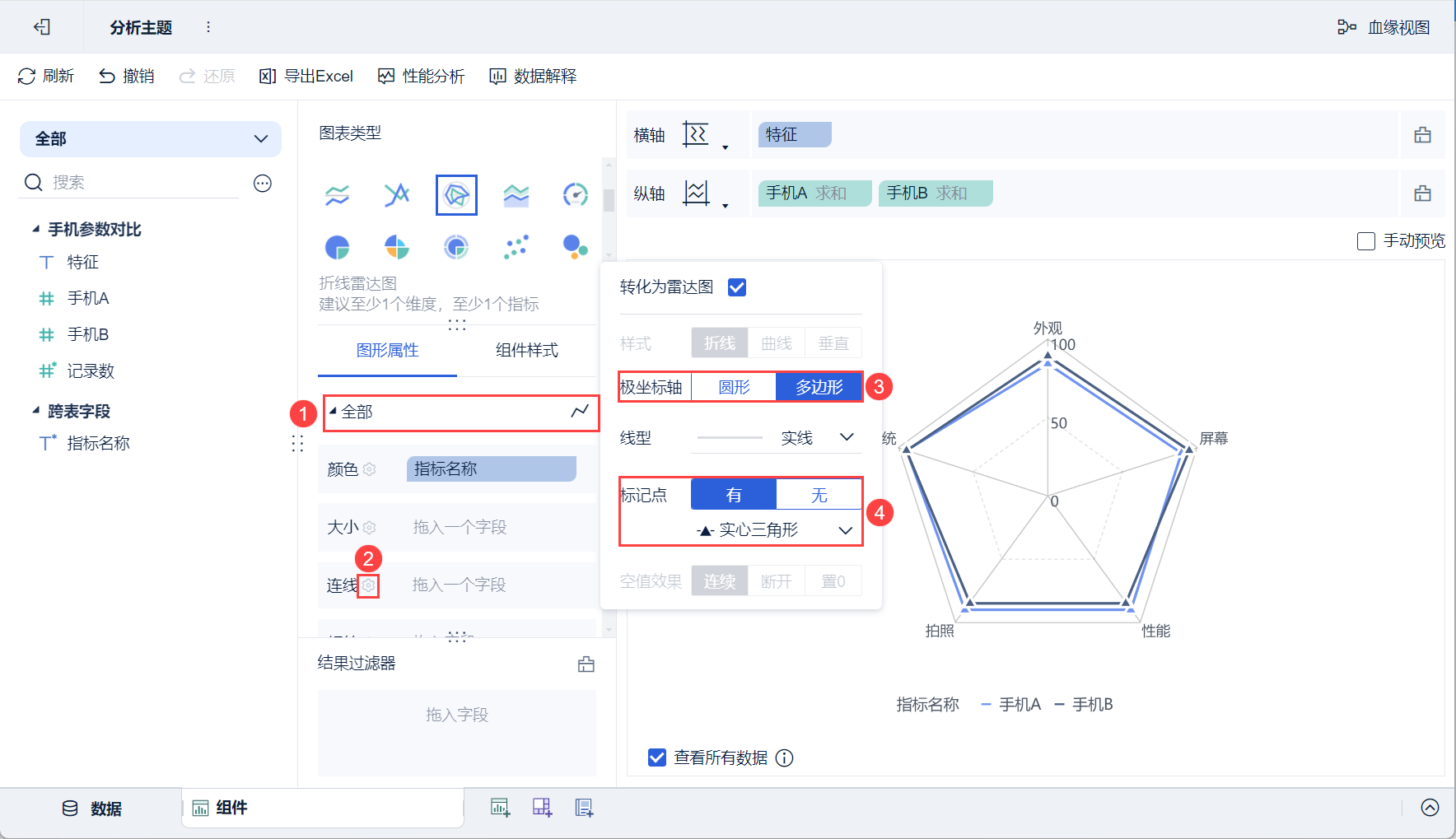

Например, нажмите кнопку Link Setting в разделе "Свойства графика > Все" и во всплывающем окне настроек выберите "Polygon" для полярной оси, "Yes" для маркера и "Solid Triangle" для стиля, как показано на следующем рисунке:

2.4 Создание приборных панелей

1) Нажмите кнопку Добавить панель в нижней части экрана редактора темы Analytics.

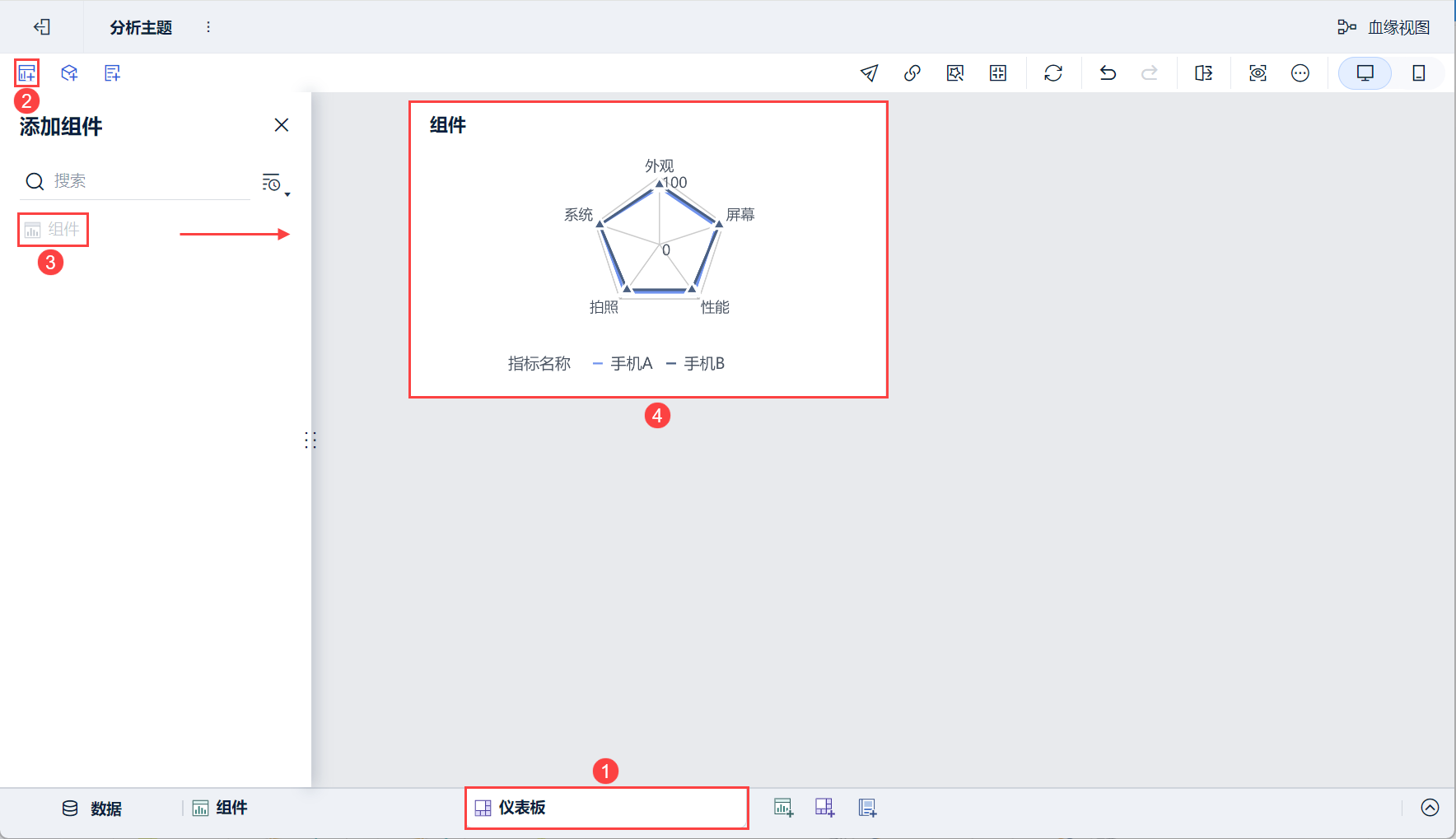

2) Войдите в интерфейс редактирования приборной панели и перетащите компонент на приборную панель, как показано ниже:

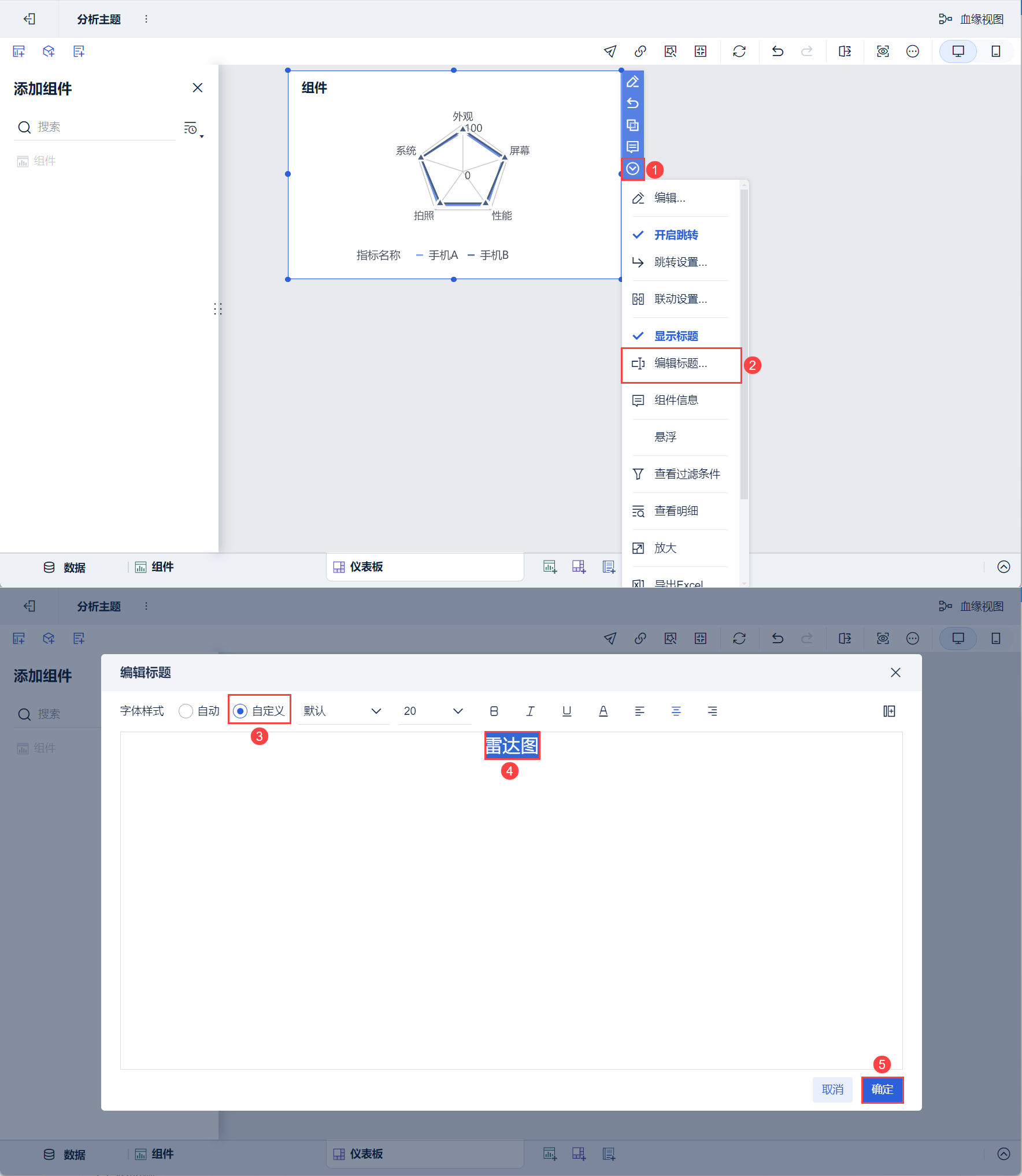

3) Прокрутите вниз и выберите "Редактировать заголовок", выберите "Пользовательский" для стиля, установите заголовок "Radar Chart" и нажмите "OK". Как показано на рисунке ниже:

2.5 Эффекты просмотра

1) ПК

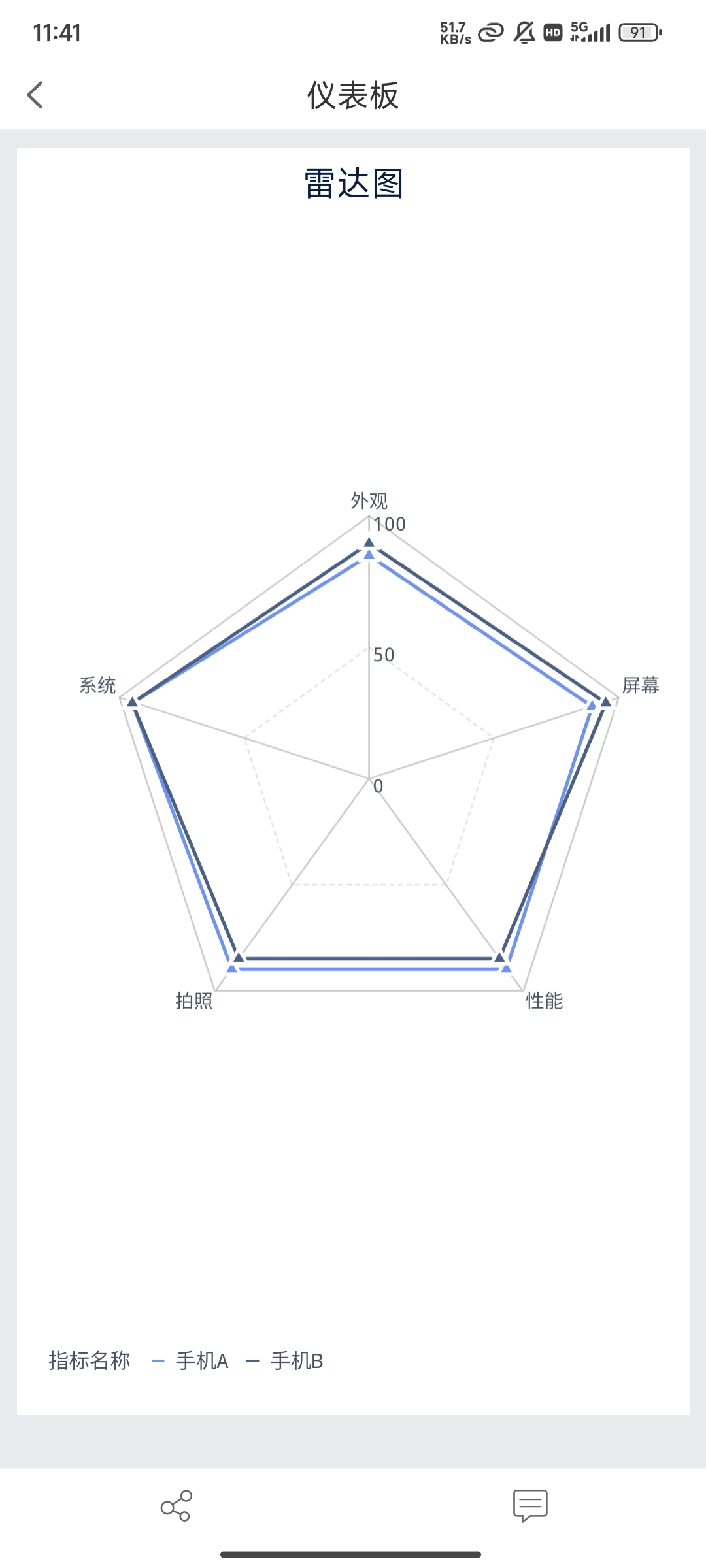

2) Мобильный

3. условия

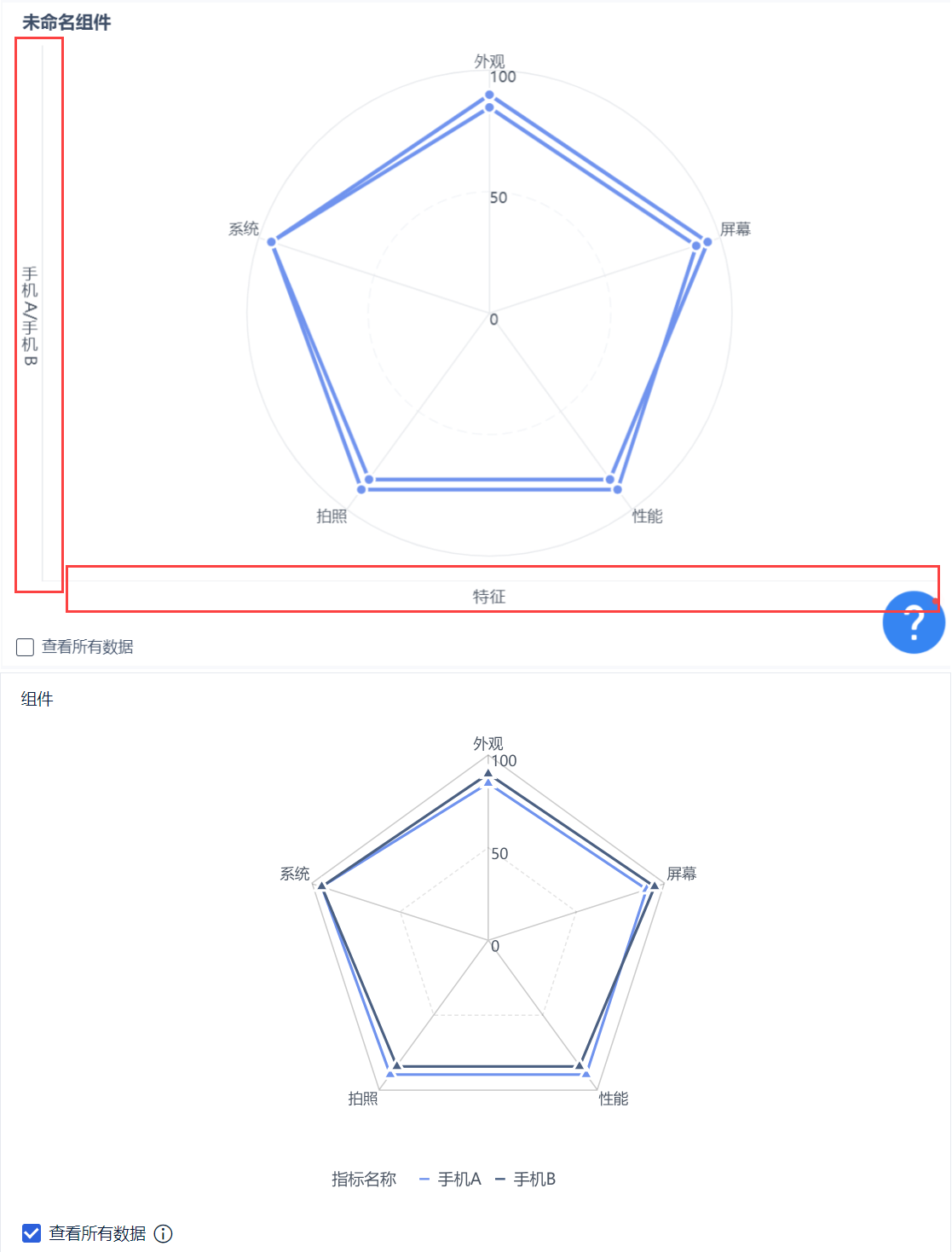

В версии 6.0 под одним разделом скрываются линии осей и заголовки осей. Как показано на следующих рисунках, верхний рисунок - это версия 5.1, а нижний - версия 6.0:

Примечание: Одиночный раздел означает, что горизонтальная ось имеет только одно измерение.
