Гистограмма - Площадная диаграмма

1. Обзор

1.1 Версия

Версия FineBI	Функциональные изменения
6.0	-

1.2 Сценарии применения

Чаще всего встречаются столбчатые диаграммы и диаграммы площадей, причем их можно комбинировать как для сравнения объема данных с помощью столбчатых диаграмм, так и для подчеркивания совокупного эффекта и тенденции изменения объема данных с помощью диаграмм площадей.

Например, для отображения объема данных, кумулятивного эффекта и тенденции изменения суммы контракта и суммы окупаемости в разных провинциях используется столбчатая диаграмма с областями, как показано ниже:

1.3 Идеи для реализации

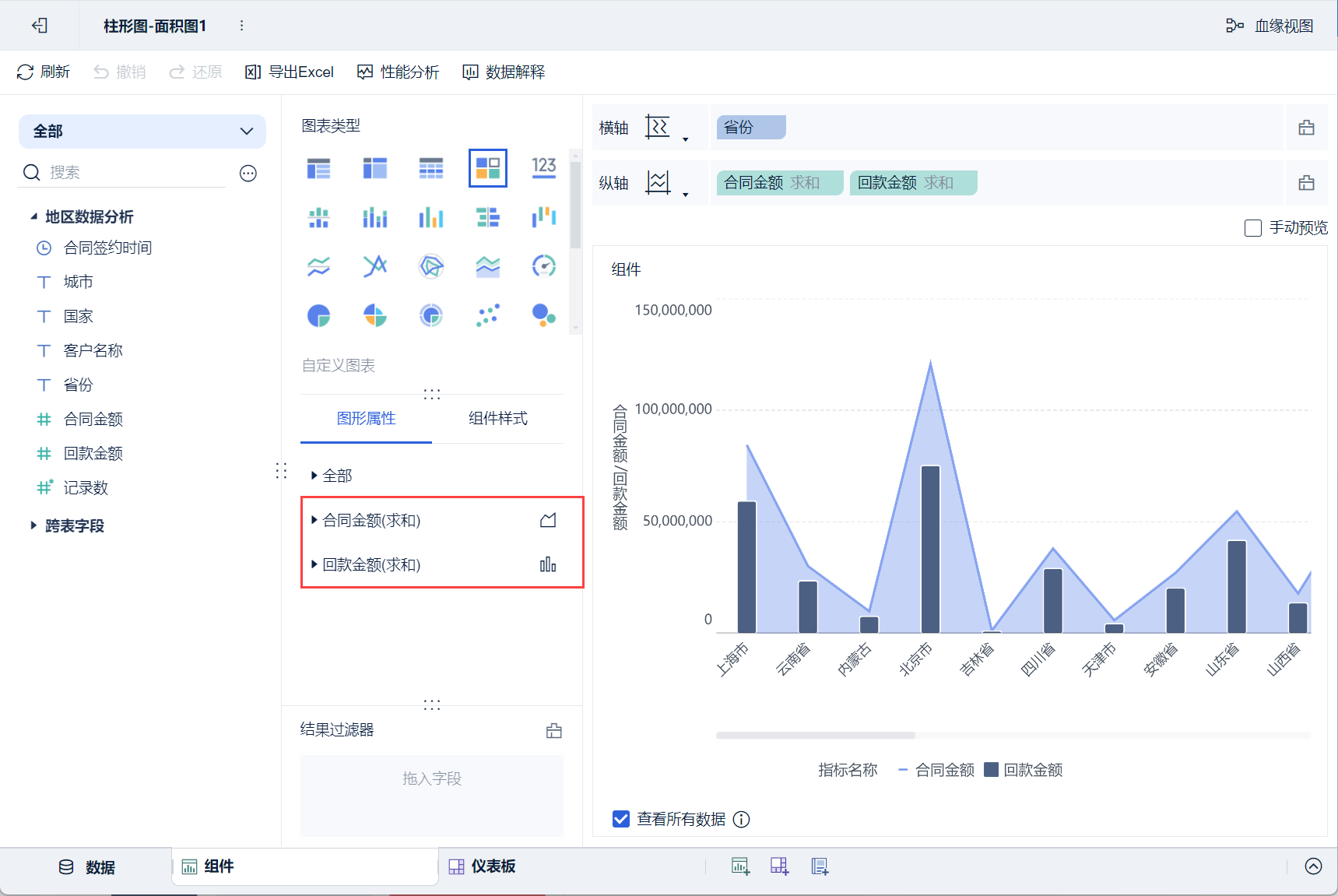

При использовании пользовательского графика, когда несколько индикаторных полей перетаскиваются на вертикальную ось, график для каждого индикатора можно настроить индивидуально, при этом одно индикаторное поле можно установить как диаграмму областей, а другое - как гистограмму, как показано на следующем рисунке:

Примечание 1: Графические атрибуты, установленные в поле "Все", действуют для всех показателей, а графические атрибуты, установленные в отдельных показателях, действуют только для данного показателя.

Примечание 2: Более подробную информацию о настройке свойств графики см. в разделе: Свойства графики.

1.4 Основные требования

Эффекты диаграмм	Размерные поля	Поля индикаторов
Гистограмма - Площадная диаграмма	1	2

1.5 Графические особенности

1) Преимущества

• Информативность: данные по различным показателям могут быть представлены в централизованном виде, предоставляя лицам, принимающим решения, больше информации.
• Экономия места: сэкономьте место на макете отчета и оставьте больше места для других данных.

2) Недостатки

• Переполненные данные: слишком большое количество индикаторов на комбинированном графике может сделать его слишком переполненным.
• Избыточность информации: большое количество одновременно используемых показателей может помешать директивным органам уловить основную суть данных.

2. Операционные шаги

2.1 Подготовка данных

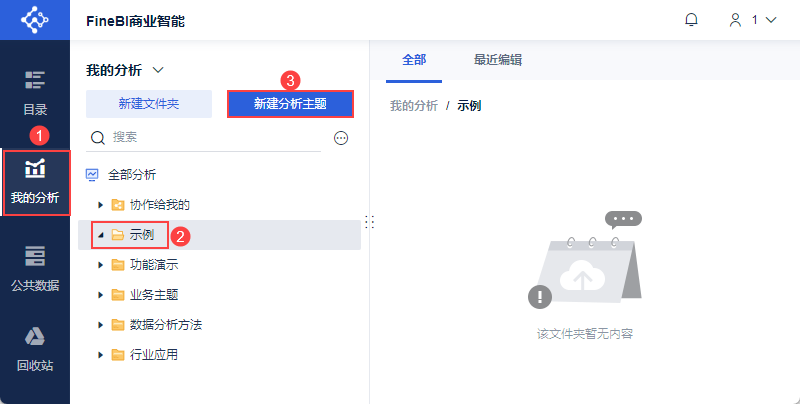

1) Пользователь входит в систему FineBI, нажимает "Мои анализы", выбирает папку и нажимает "Новая Analysis Subject", как показано на следующем рисунке:

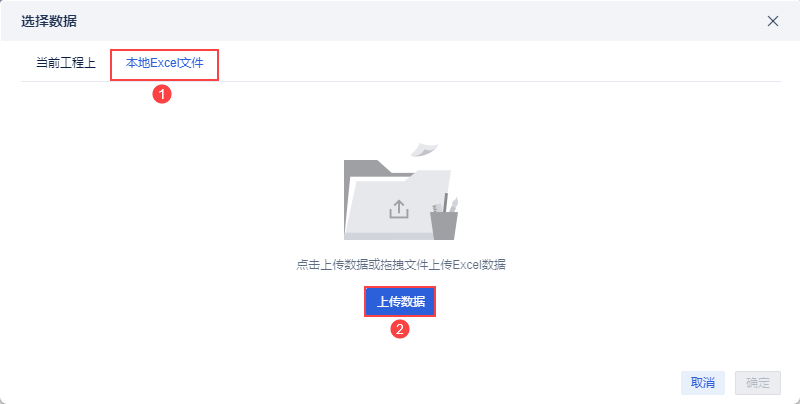

2) Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Пример данных: анализ районных данных.xlsx

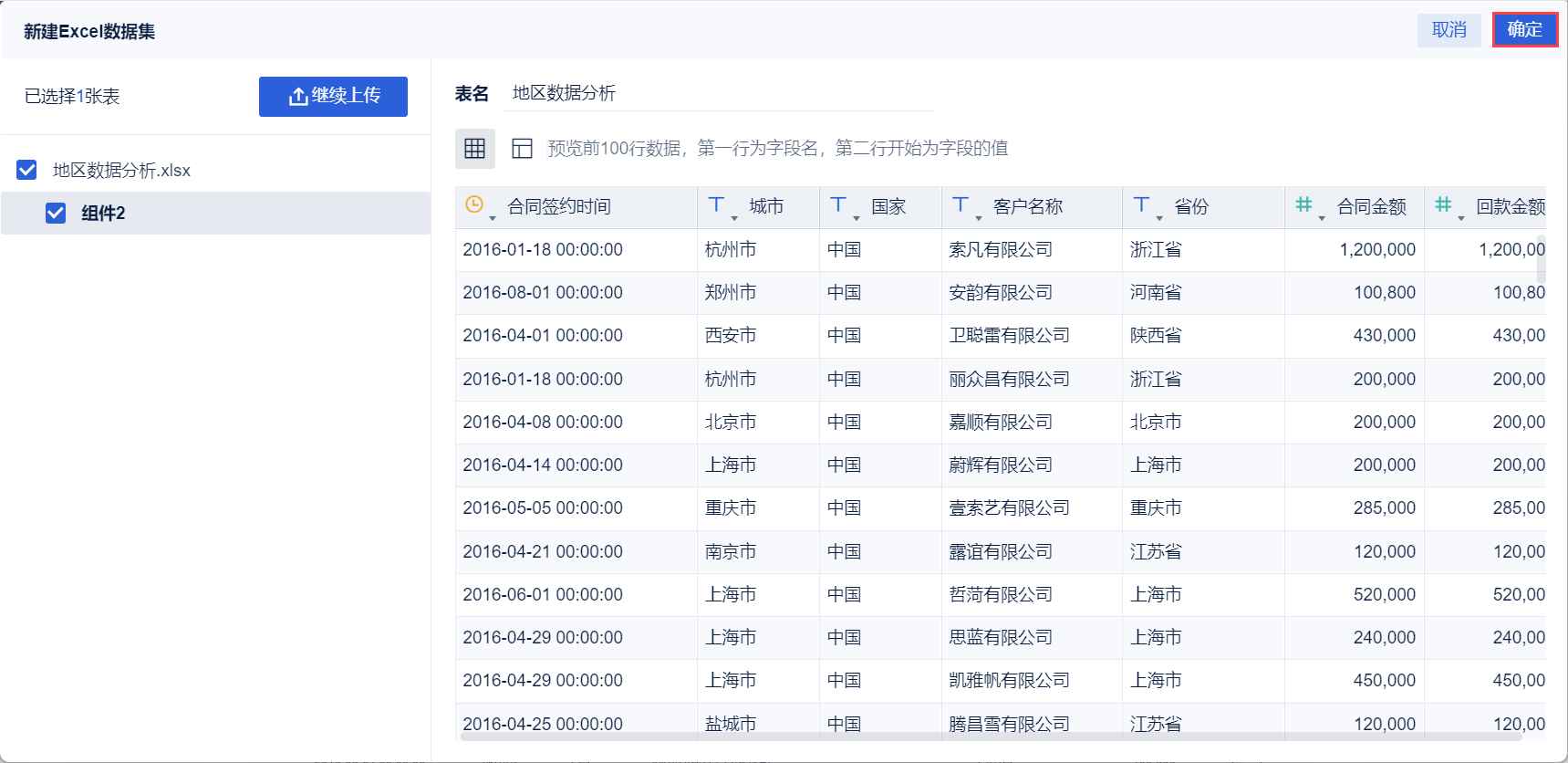

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

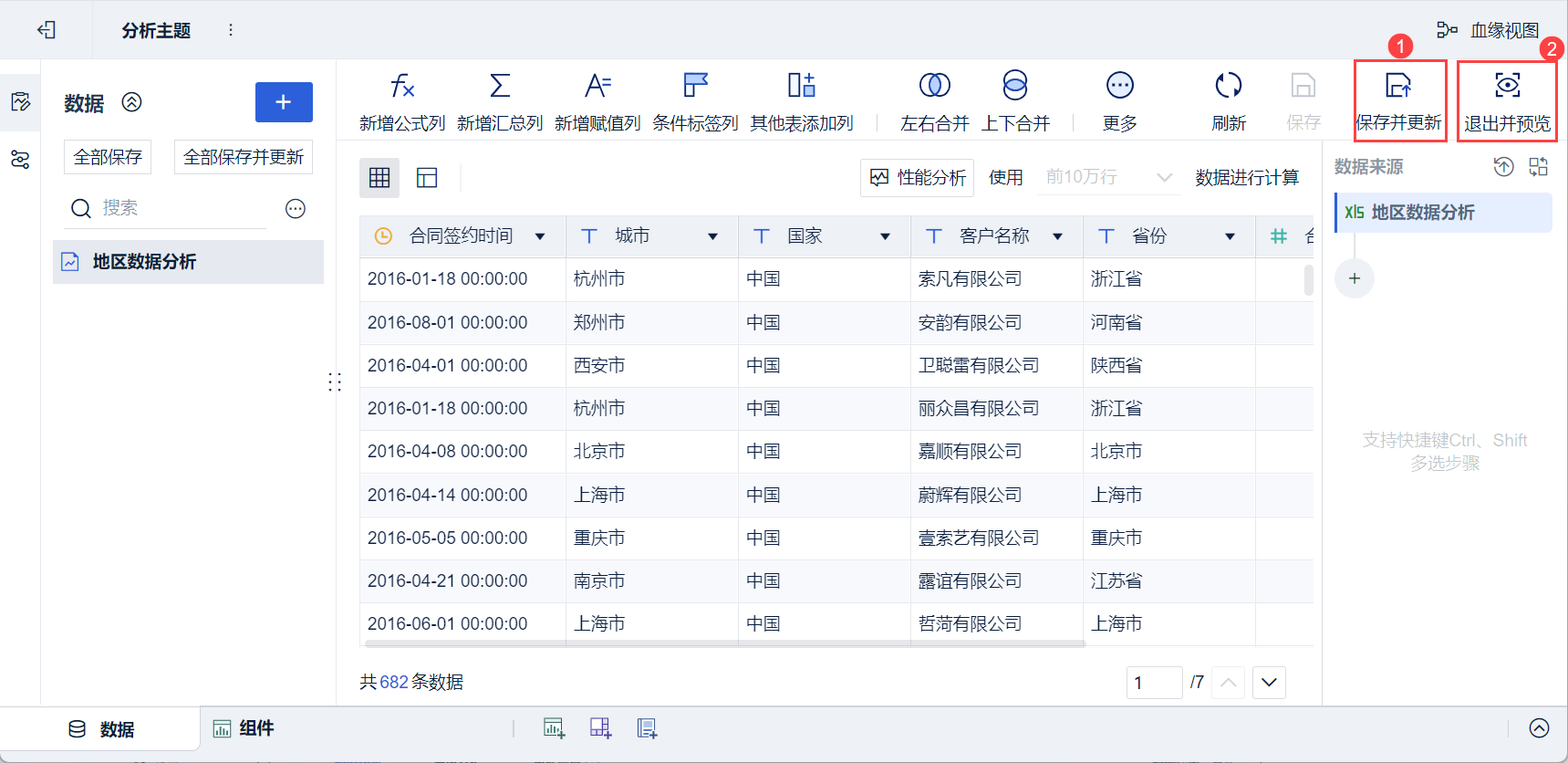

4)Нажмите "Сохранить и обновить" и "Выход и предварительный просмотр", данные будут успешно подготовлены, как показано ниже:

2.2 Создание компонентов

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

2) В разделе "Тип диаграммы" нажмите, чтобы выбрать "Пользовательская диаграмма".

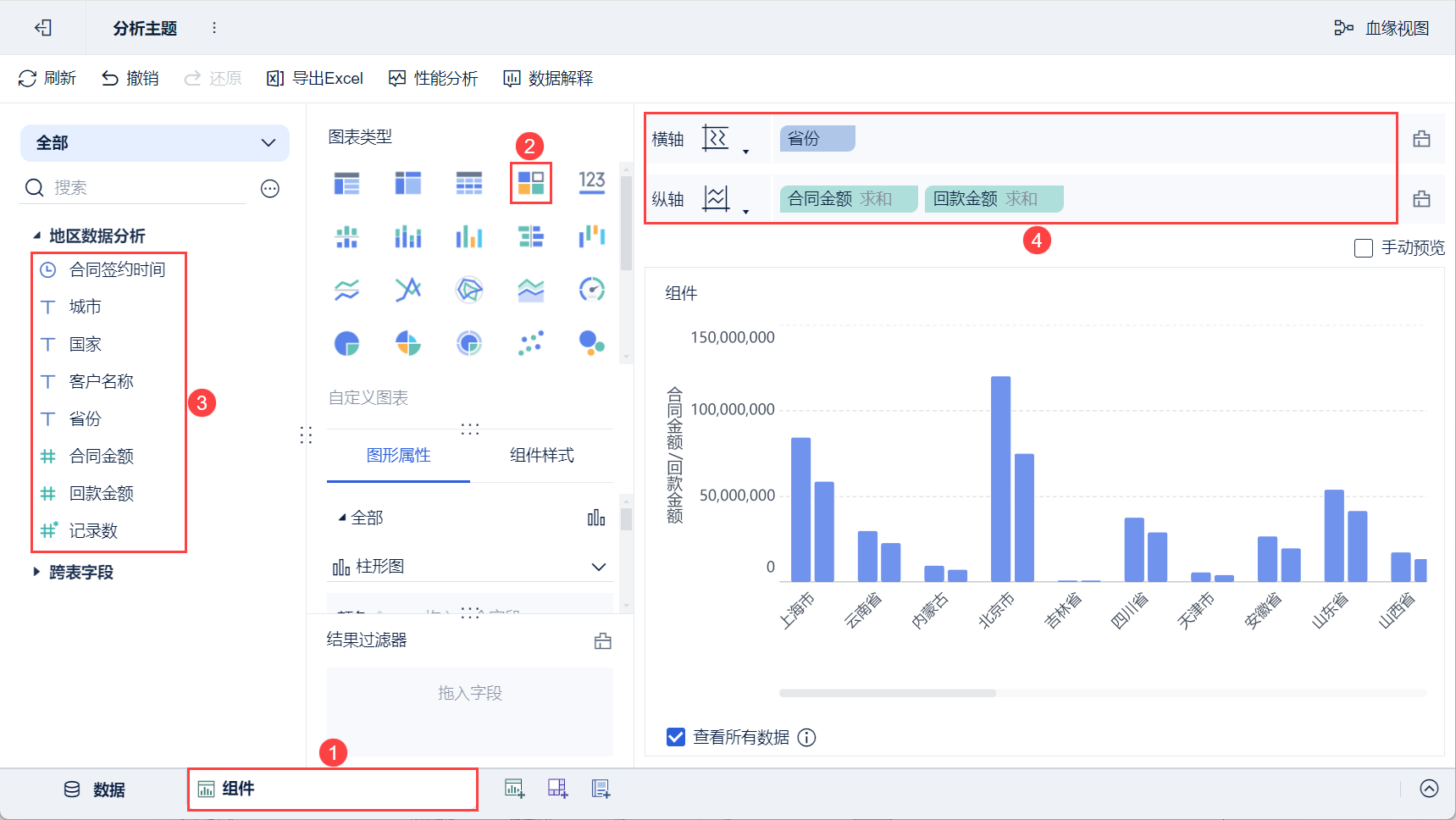

(3) Перетащите "Провинцию" в левой области для анализа на горизонтальную ось области анализа, а "Сумму контракта" и "Сумму окупаемости" - на вертикальную ось, как показано на рисунке ниже :

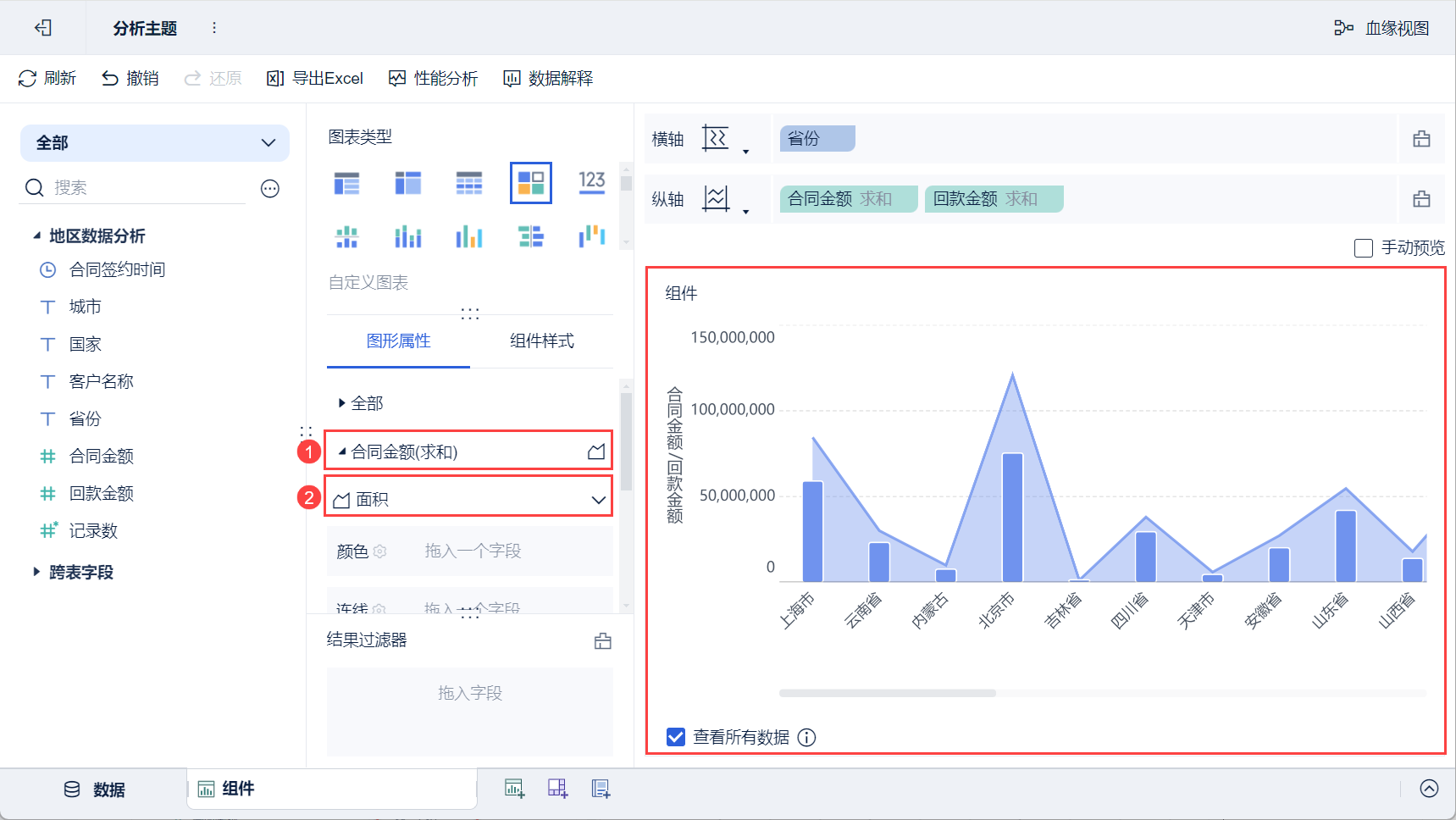

4) Нажмите "Свойства графика > Сумма контракта", выберите форму суммы контракта как "Область", и компонент "Гистограмма с областью" будет успешно создан, как показано на следующем рисунке:

Примечание: Только для пользовательских диаграмм можно изменить форму в Свойствах графика.

2.3 Установка цветов

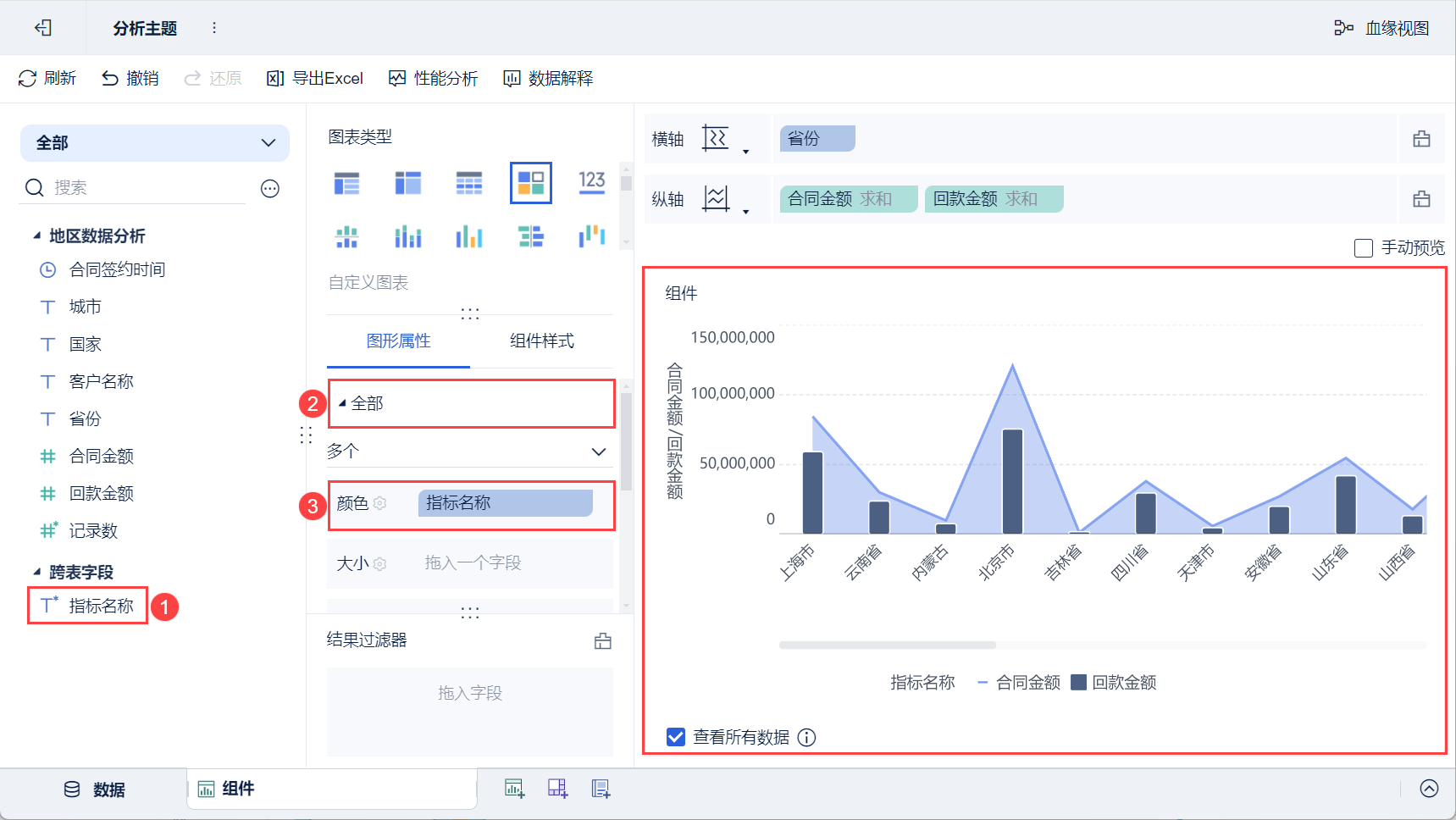

Перетащите "Название показателя" левой анализируемой области в колонку "Цвет" в разделе "Графические свойства > Все", и разные показатели будут отображаться разными цветами, как показано на рисунке ниже:

2.4 Создание приборных панелей

1) Нажмите кнопку Добавить панель в нижней части экрана редактора темы Analytics.

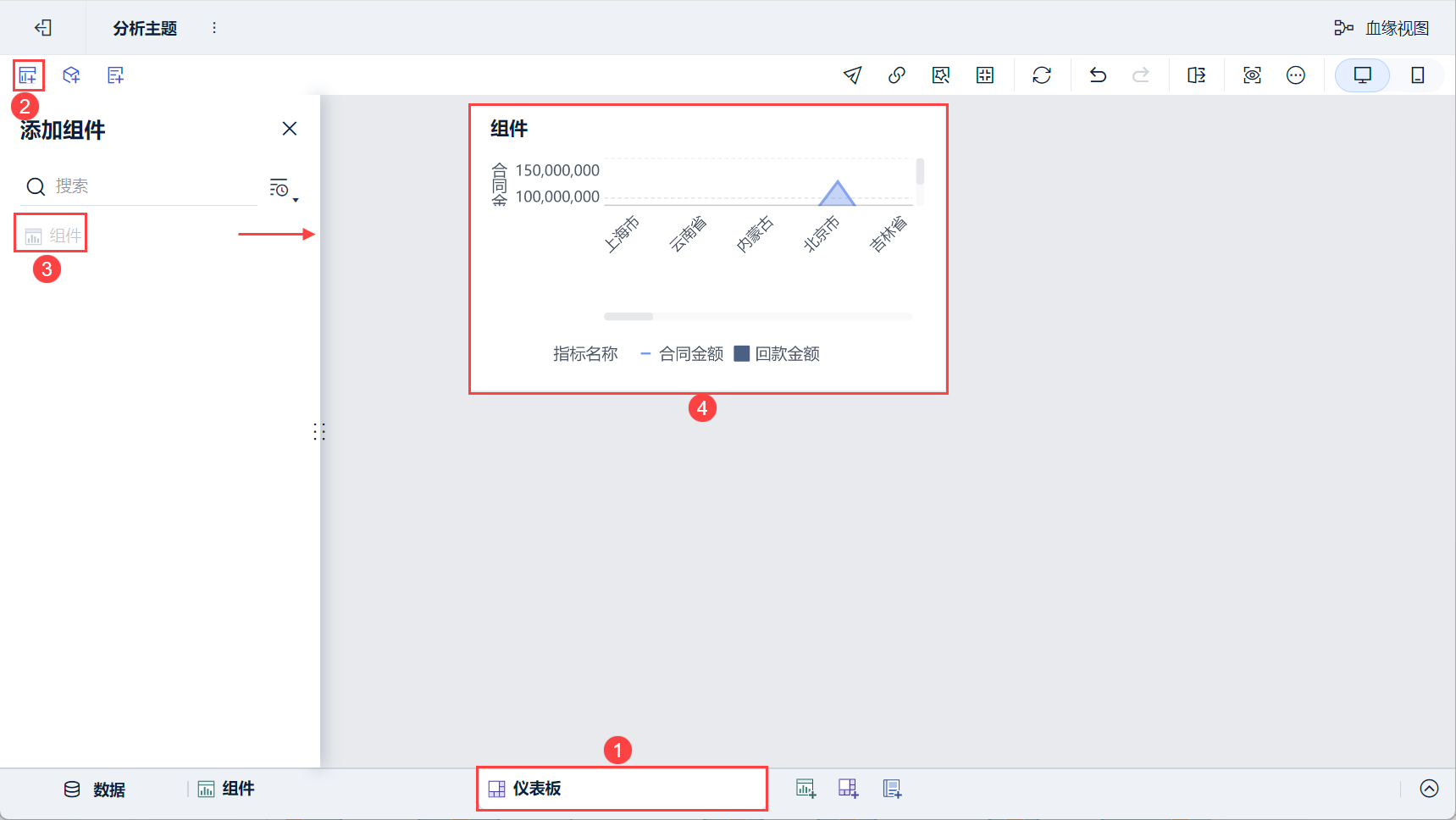

2) Войдите в интерфейс редактирования приборной панели и перетащите компонент на приборную панель, как показано ниже:

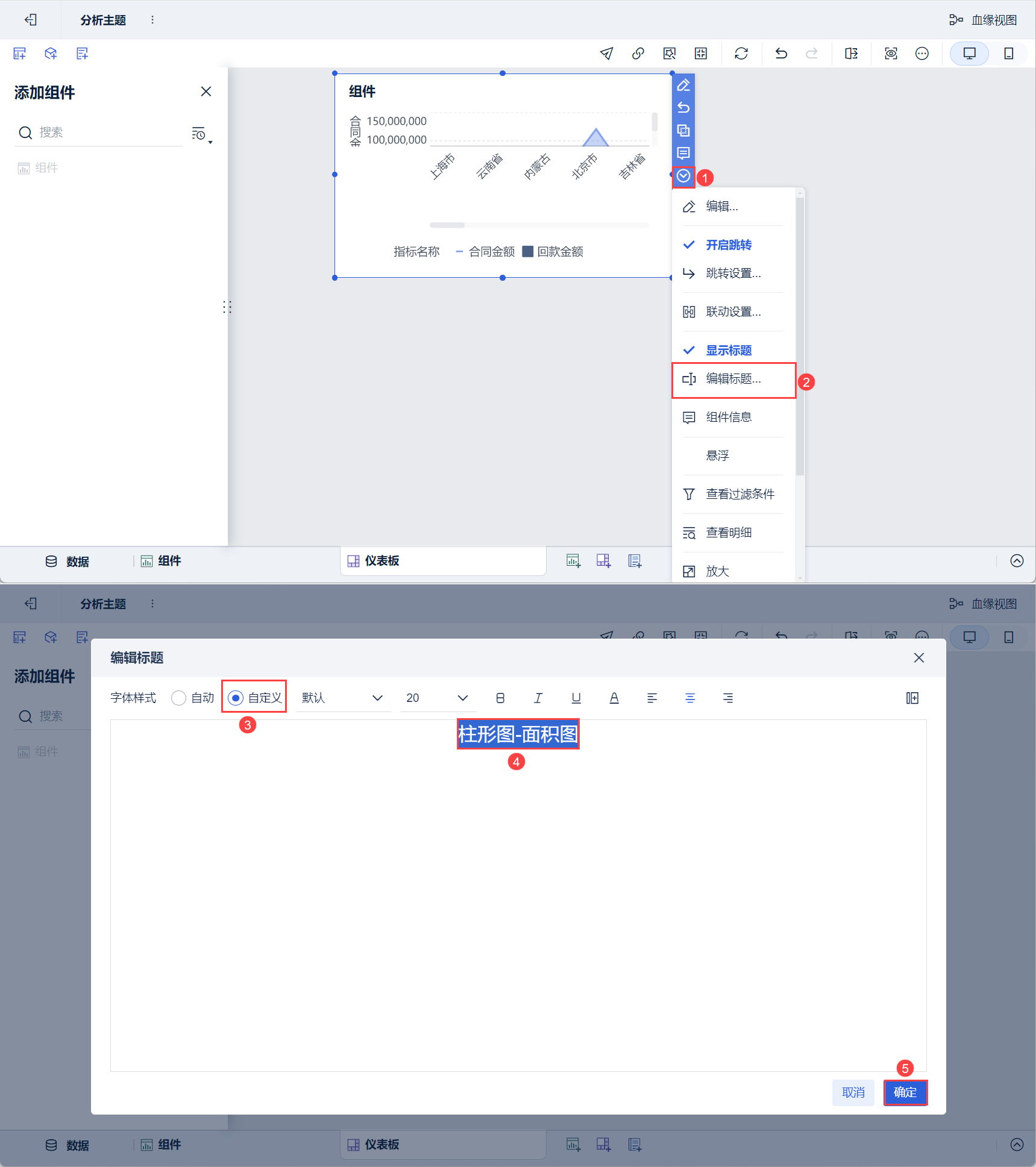

3) Опуститесь вниз и выберите "Редактировать заголовок", выберите "Пользовательский" для стиля, установите заголовок как "Гистограмма - диаграмма областей" и нажмите "ОК". Как показано на рисунке ниже:

2.5 Эффекты просмотра

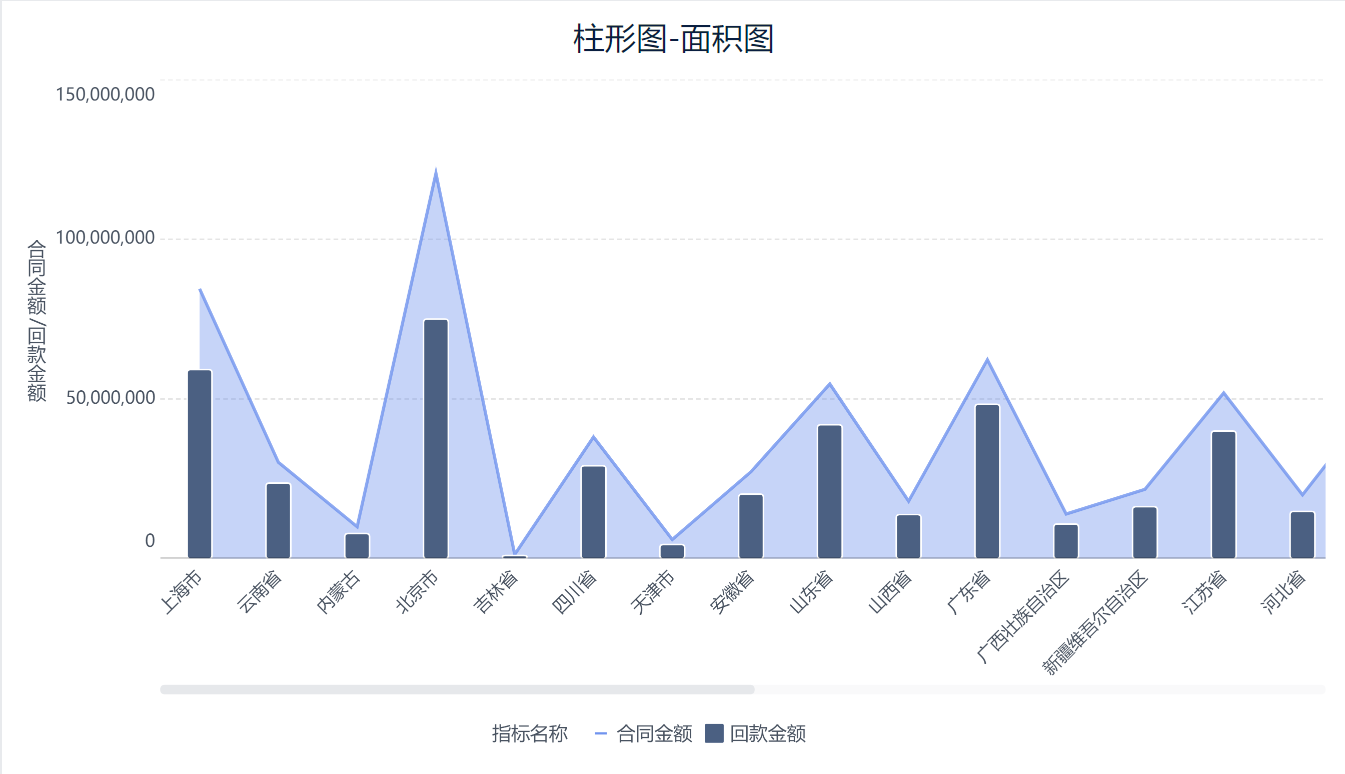

1) ПК

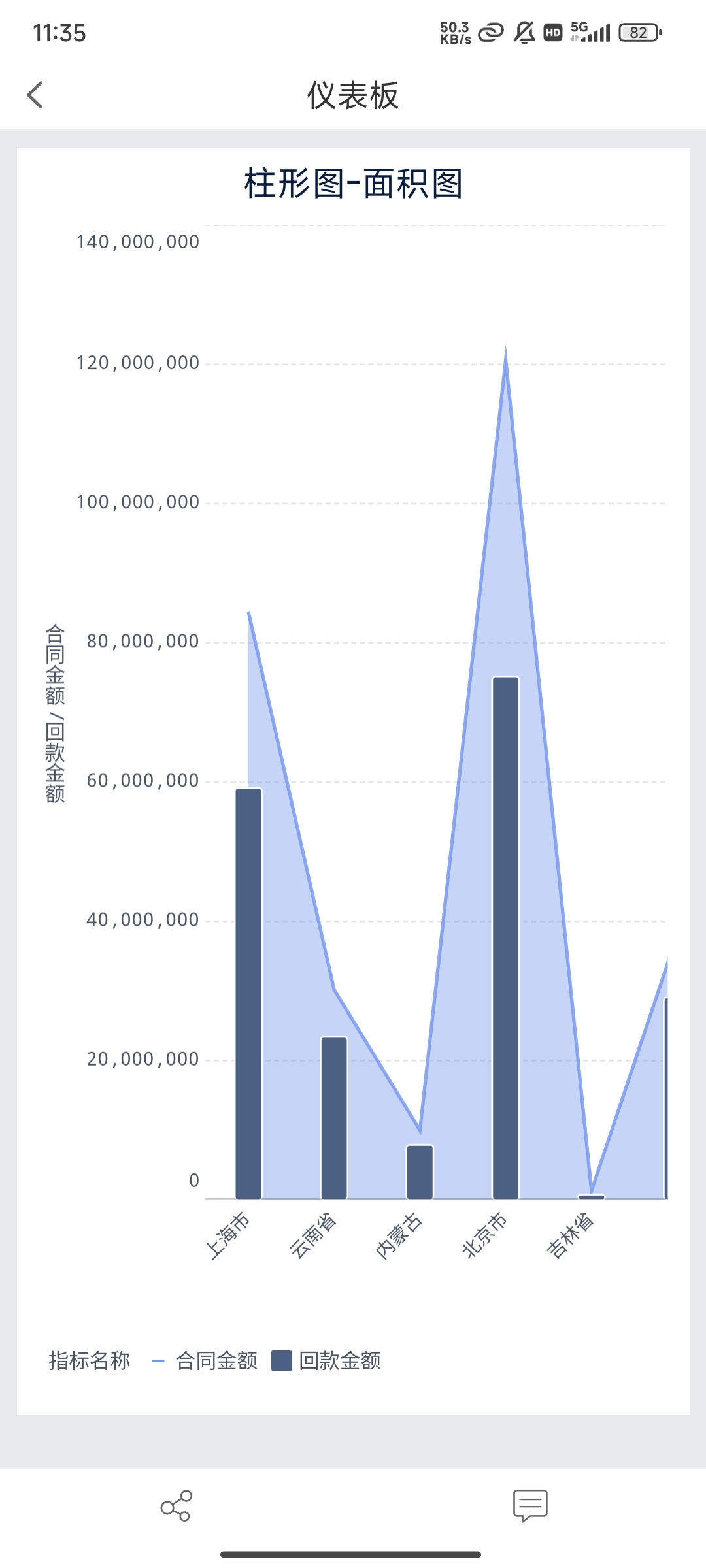

2) Мобильный
