Введение в приборную панель

1. Обзор

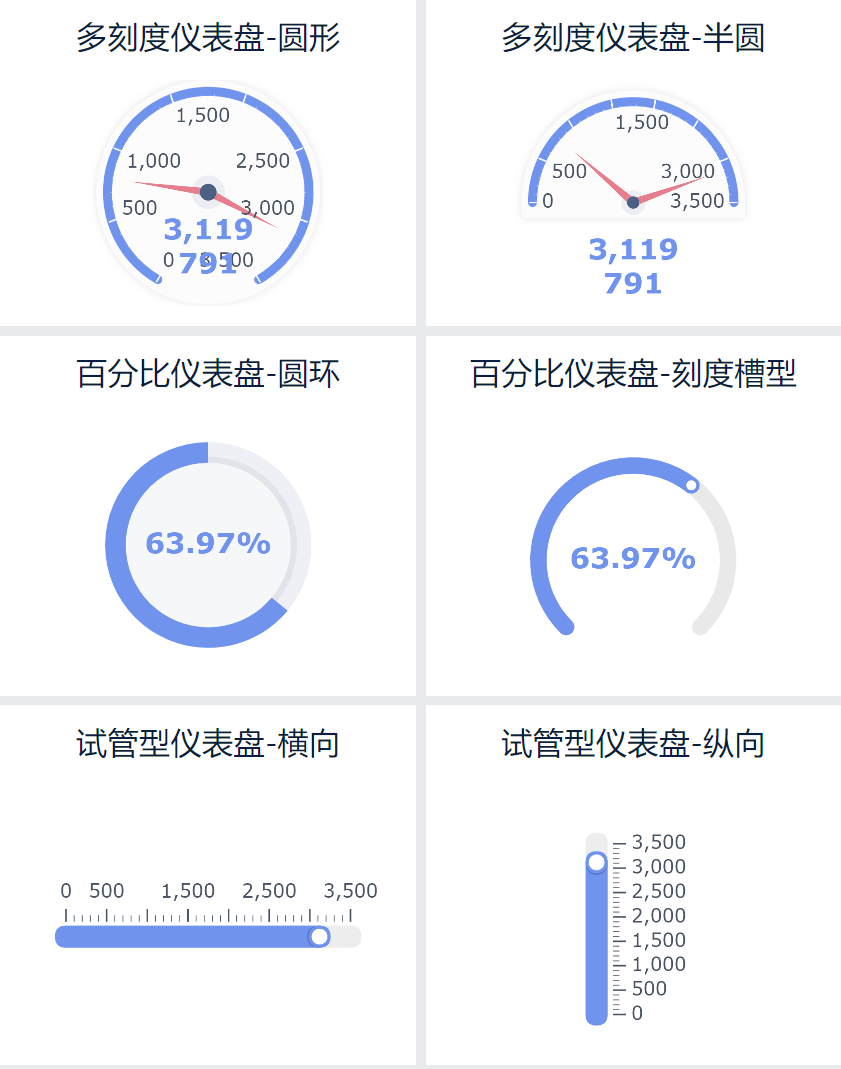

Ниже показаны панели, поддерживаемые FineBI:

Тип графика	Название диаграммы	файл справки
приборные панели	Многострелочная панель приборов	Многострелочная панель приборов
Процент приборных панелей	Процент приборных панелей
дашборд пилотной трубки	дашборд пилотной трубки

2. логика отображения цвета приборной панели

Цвет приборной панели связан с полями, перетащенными в столбец "Цвет", и полями в столбце "Значение указателя". Конкретная связь такова: перетащите поле в цветовой панели, нажмите кнопку настройки цвета, установите непрерывный градиент или градиент по области, автоматический или пользовательский во всплывающем окне настройки, определите диапазон интервала для цвета, а затем найдите отображение для соответствующего диапазона на основе размера "значения указателя".

В качестве примера можно взять приборную панель "Процентный круг". Например, перетащите "Процент инвентаризации" в столбец "Цвет" и столбец "Значение указателя", установите флажок "Градиент области" для "Тип градиента", "Пользовательский" для "Интервал градиента", количество интервалов - "3", 0-0,22, 0,22-0,44, 0,44-0,66, что соответствует "Светло-синий-средне-синий-глубокий синий ", а затем в соответствии с размером значения указателя найдите отображение соответствующего диапазона, например, размер значения указателя составляет 63,97 %, на приборной панели отображается "Светло-синий - Средне-синий - Темно-синий".

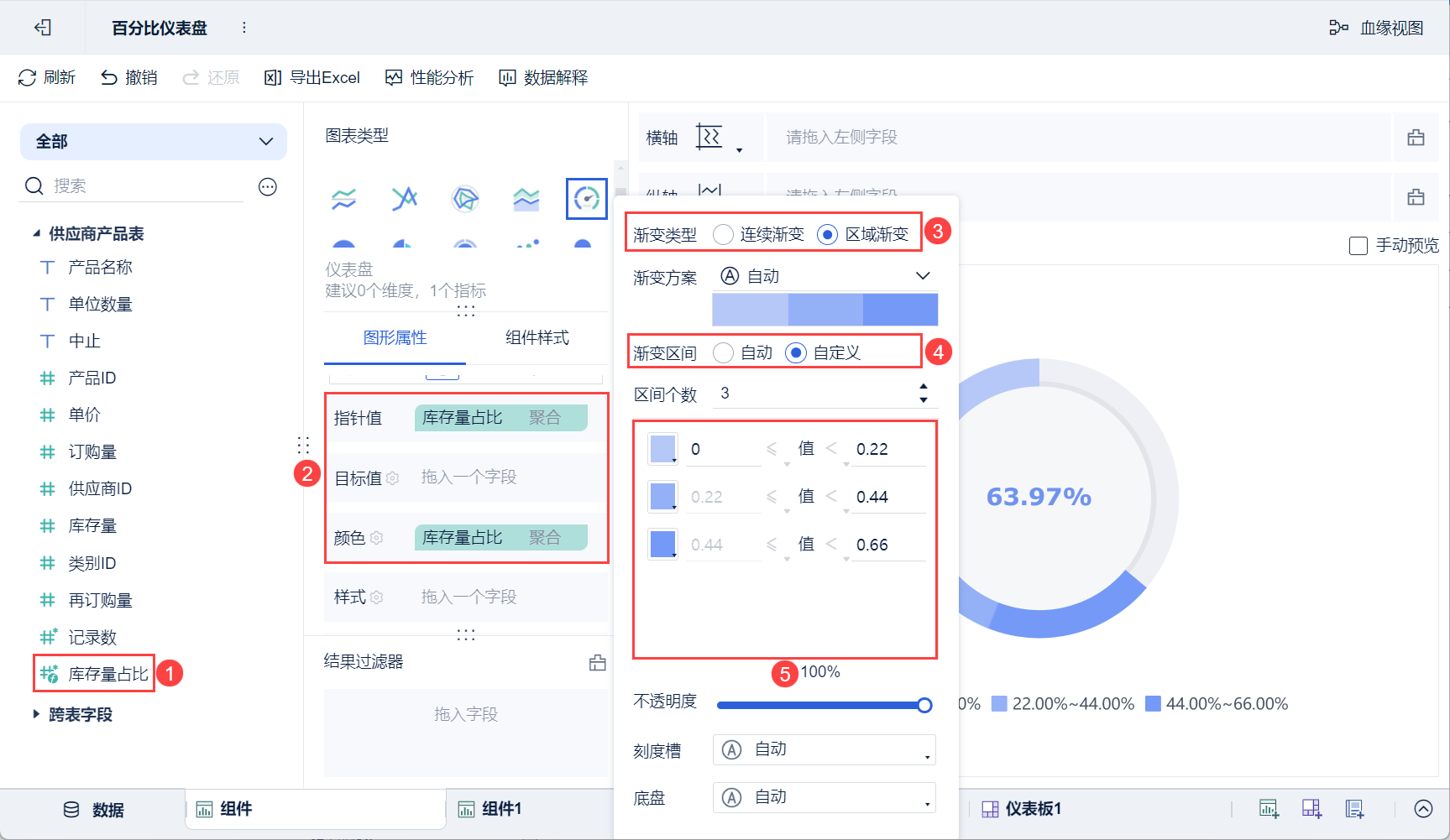

1) Ниже показаны этапы работы:

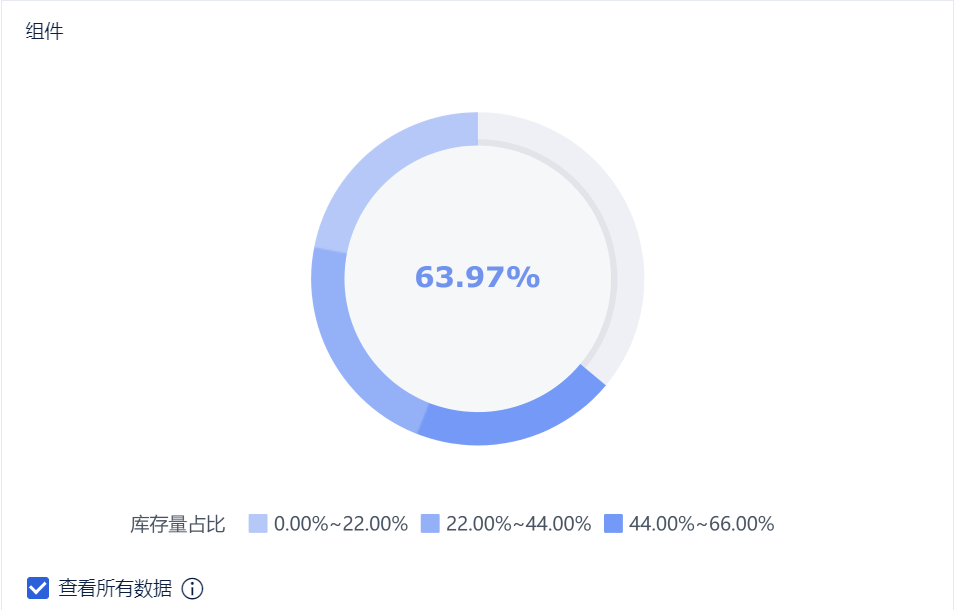

2) Окончательный результат показан ниже:

3. Скрытие шкалы приборной панели

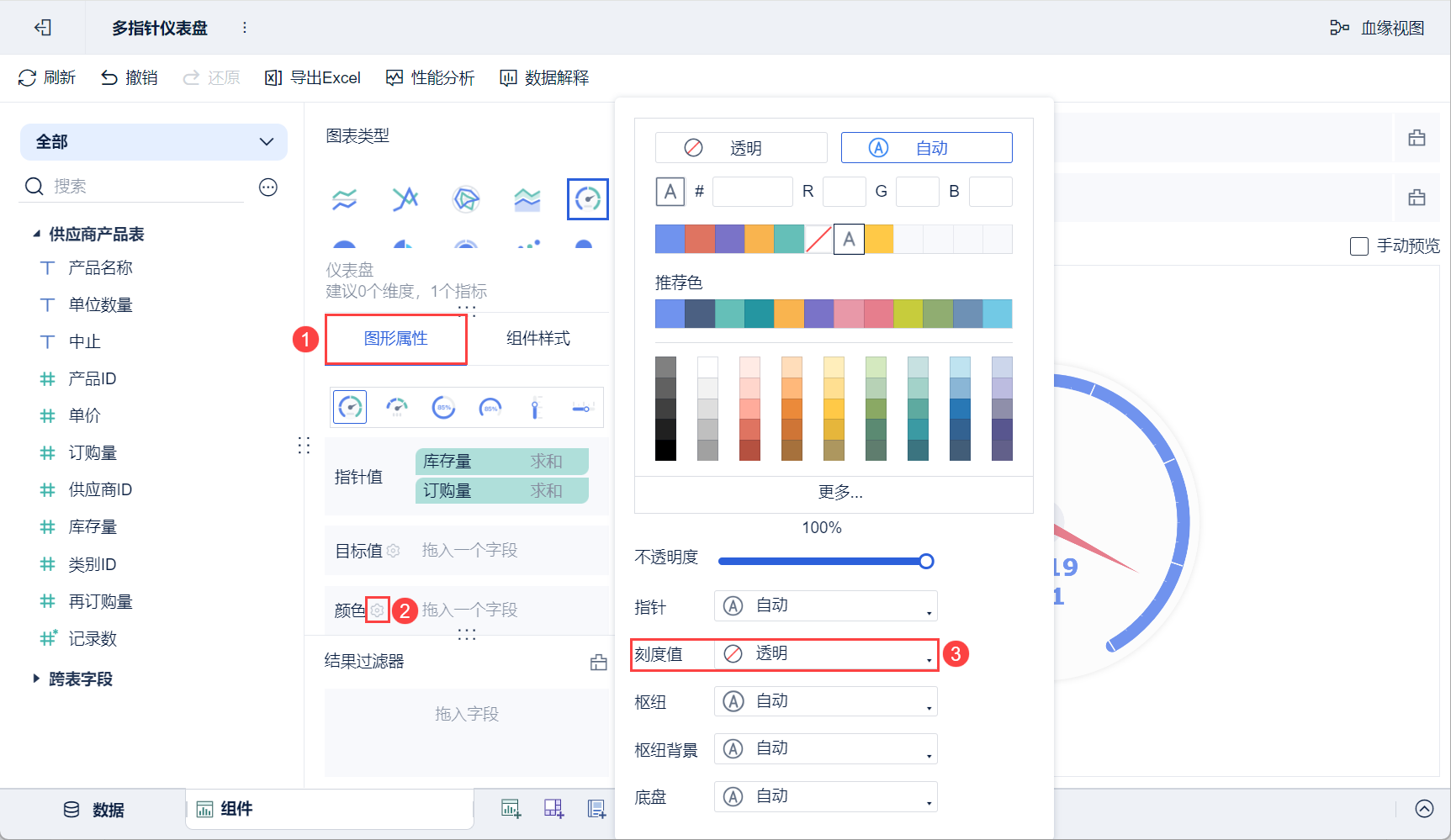

1) Если вы хотите скрыть шкалу многострелочной панели и панели пробирок, просто нажмите кнопку настройки цвета в разделе "Свойства графики" и установите цвет "Значение шкалы" на прозрачный. В качестве примера возьмем приборную панель с несколькими стрелками, как показано на рисунке ниже:

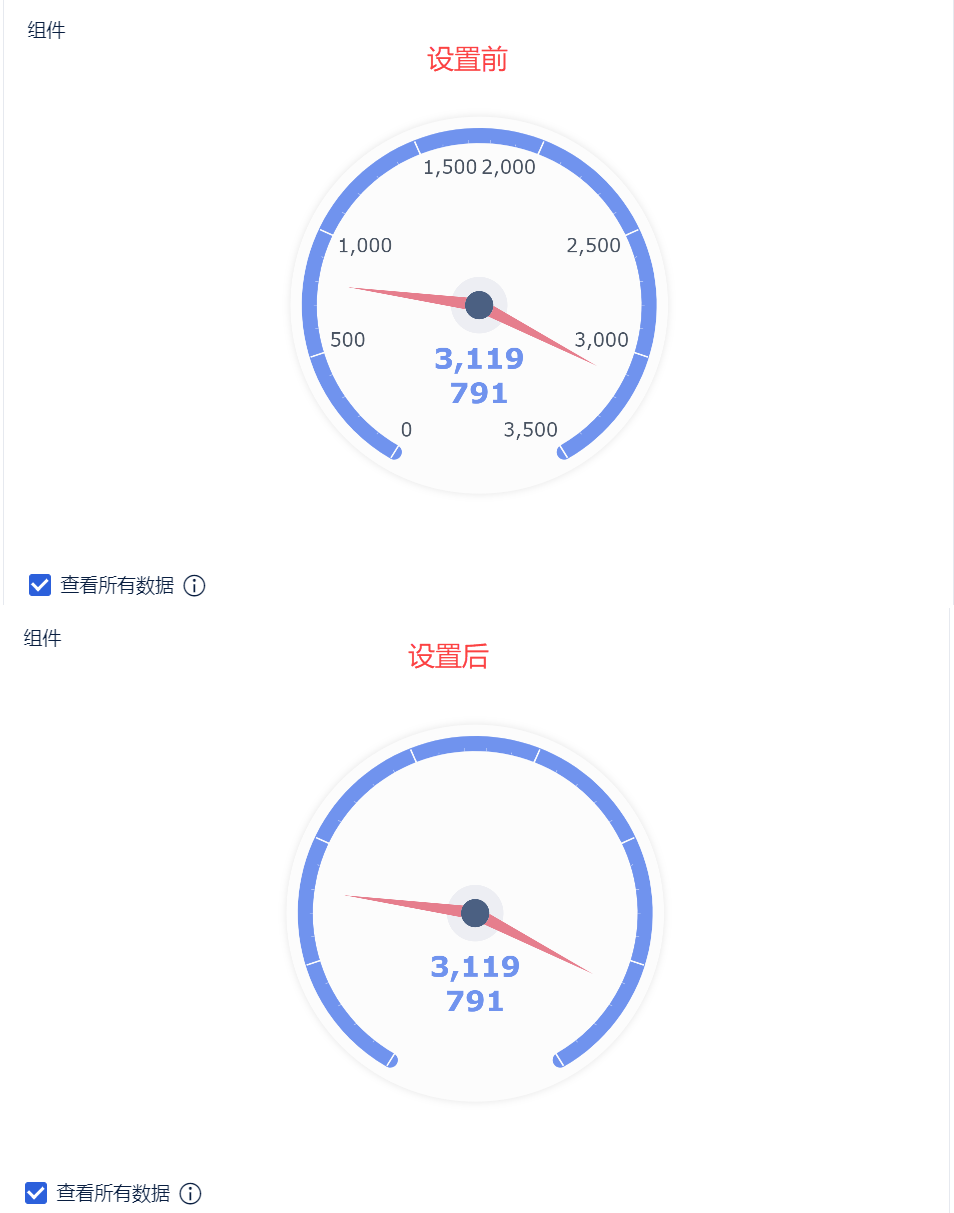

(2) Ниже показан график сравнительного эффекта до и после настройки:

4. изменение максимальной шкалы приборной панели

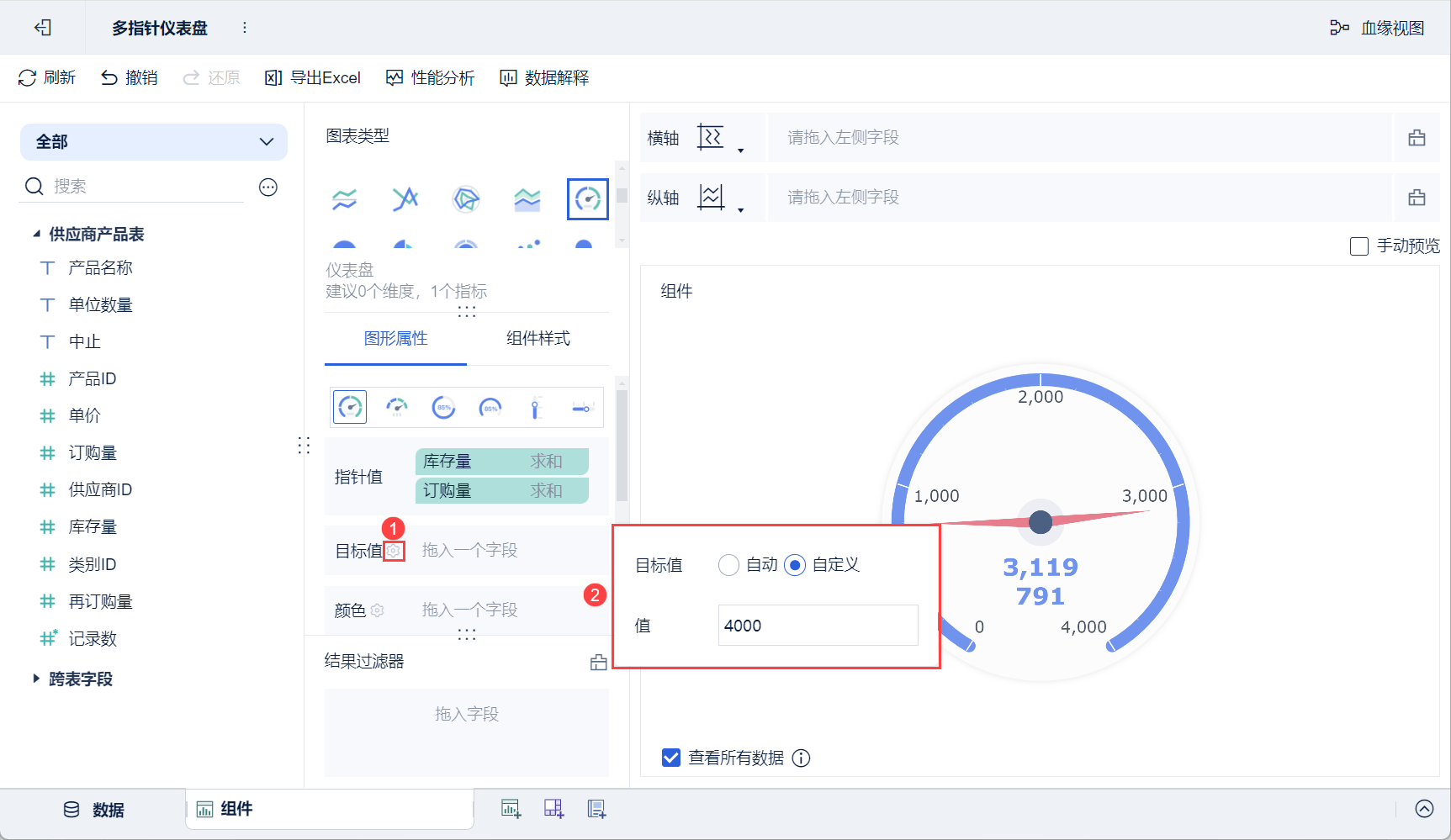

(1) В многострелочной приборной панели и приборной панели про бирки "целевое значение" является максимальным значением шкалы приборной панели, и максимальное значение шкалы может быть настроено путем изменения "целевого значения". В качестве примера возьмем многострелочный прибор, установите целевое значение "4000", как показано на следующем рисунке:

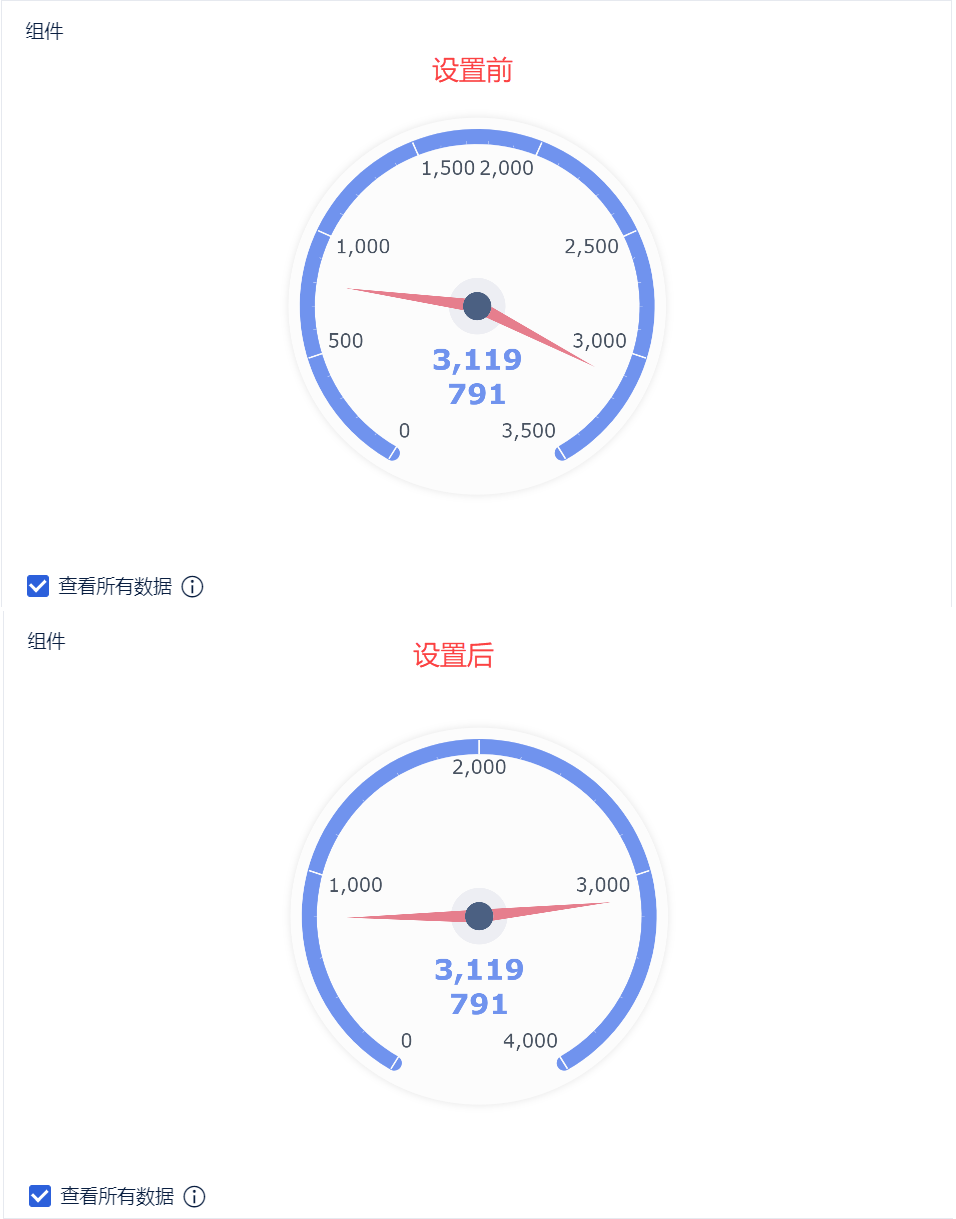

(2) Ниже показан график сравнительного эффекта до и после настройки:

5. Настройка стиля приборной панели

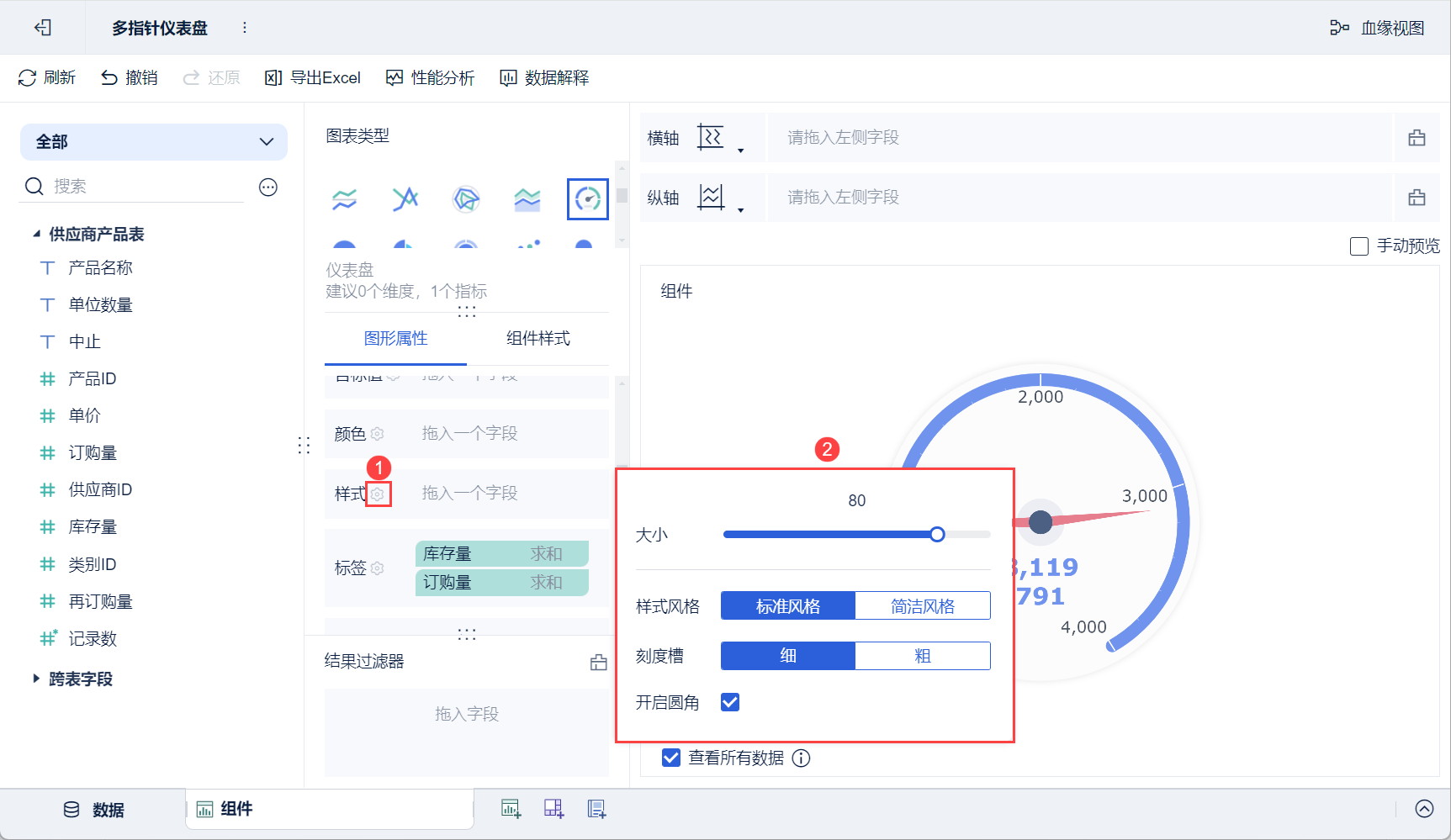

1) В версии 6.0.15 и более поздних дашбордах поддерживается настройка "Стиль", нажмите кнопку "Стиль", чтобы изменить размер, стиль, толщину слота масштаба, включить ли закругленные углы и так далее. В качестве примера можно взять многомасштабную приборную панель, как показано на рисунке ниже:

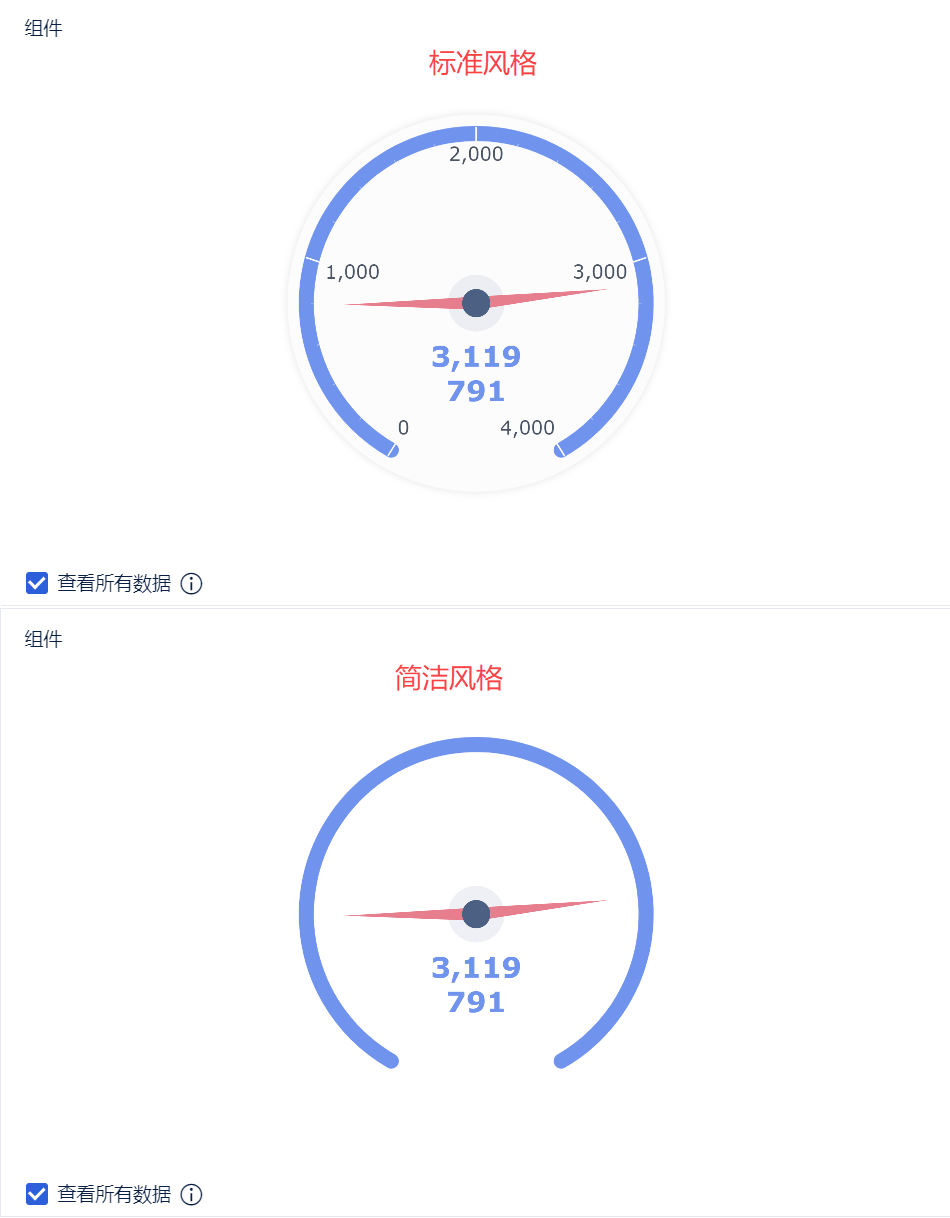

(2) Ниже показано сравнение установки стиля "Стандартный стиль" и "Простой стиль":

6. приборные панели, показывающие различные категории в одном измерении

1) Возьмем пример многоопорной приборной панели, гдепользователь хочет одновременно показывать различные категории приборных панелей по определенному измерению.

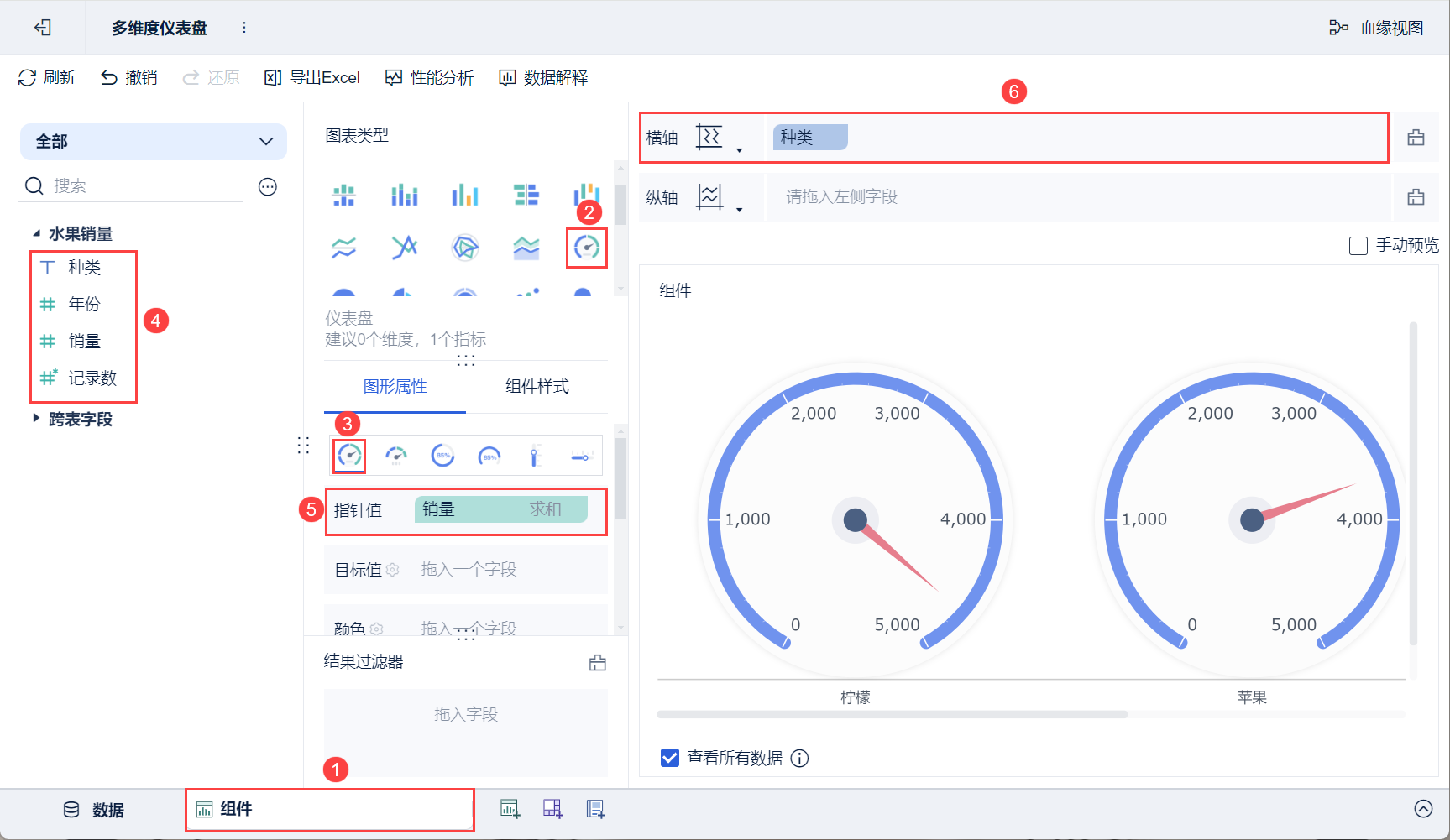

(2) Например, чтобы показать продажи трех видов фруктов, в интерфейсе редактирования компонента выберите тип графика как "Dashboard", выберите первый подтип графика, перетащите "Sales" в левой анализируемой области в колонку значений указателя в разделе "Graphical Properties", а "Types" - на горизонтальную ось анализируемой области, как показано на следующем рисунке:

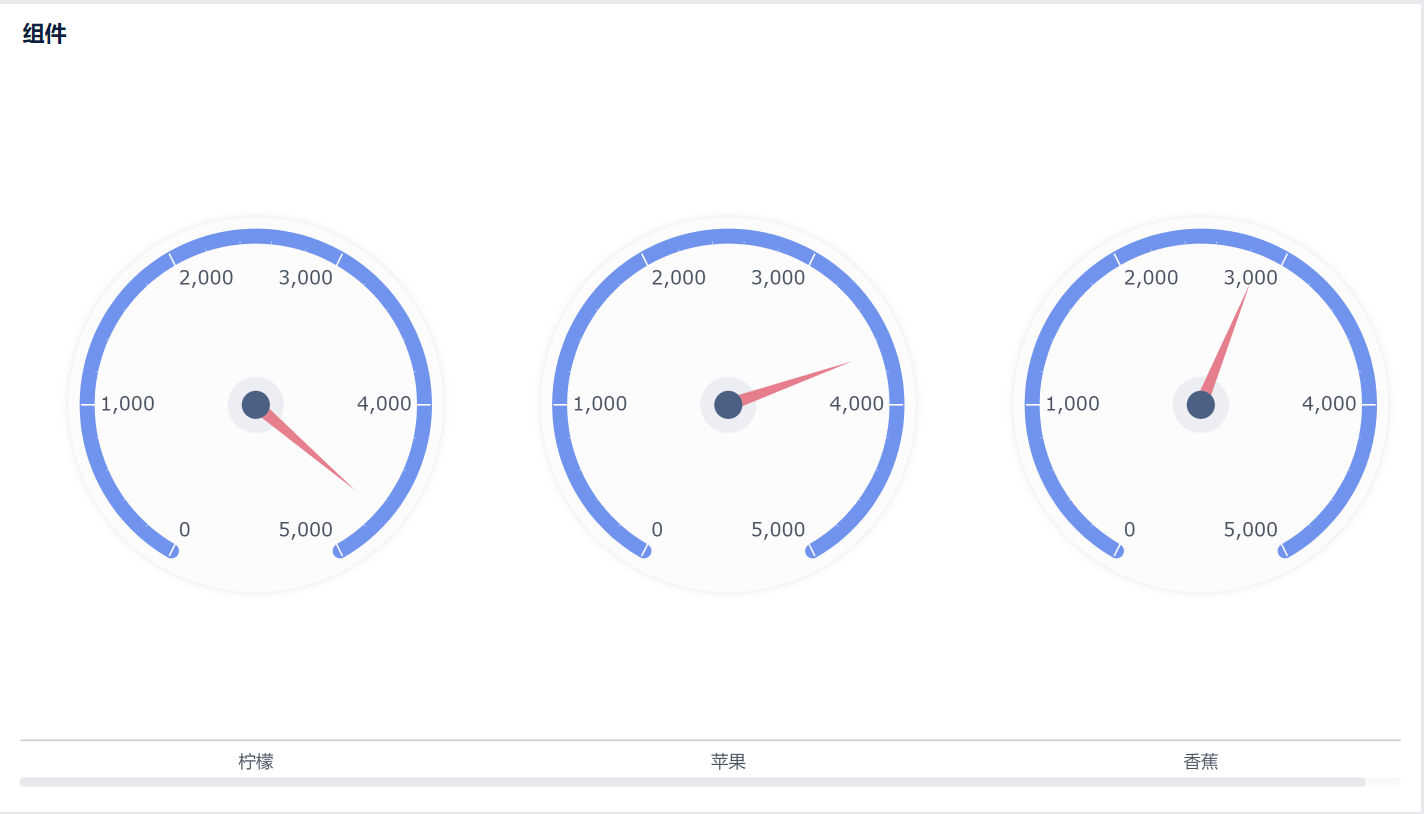

3) Эффект показан ниже:
