Составление диаграмм больших данных для подсказок

1. Обзор

1.1 Версия

Версия FineBI	Функциональные изменения
6.0	-
6.0.9	Поддержка изменения объема данных, вводимых в режим больших данных графика. Если вы не хотите входить в режим больших данных, который приводит к неполному отображению данных, вы можете настроить значения параметров, как описано в разделе 4 этого документа.

1.2 Сценарии применения

Когда пользователь записывает слишком много данных и запускает режим больших данных, соответствующие визуальные или интерактивные эффекты будут ограничены, чтобы оптимизировать производительность. Однако, поскольку подсказки нет, пользователи не знают, чем вызвано это явление.

Если данные лишь немного превышают порог для режима больших данных и вы не хотите переходить в режим больших данных, который приводит к неполному отображению данных, вы можете настроить значения параметров, как описано в разделе 4 этого документа.

1.3 Функциональный профиль

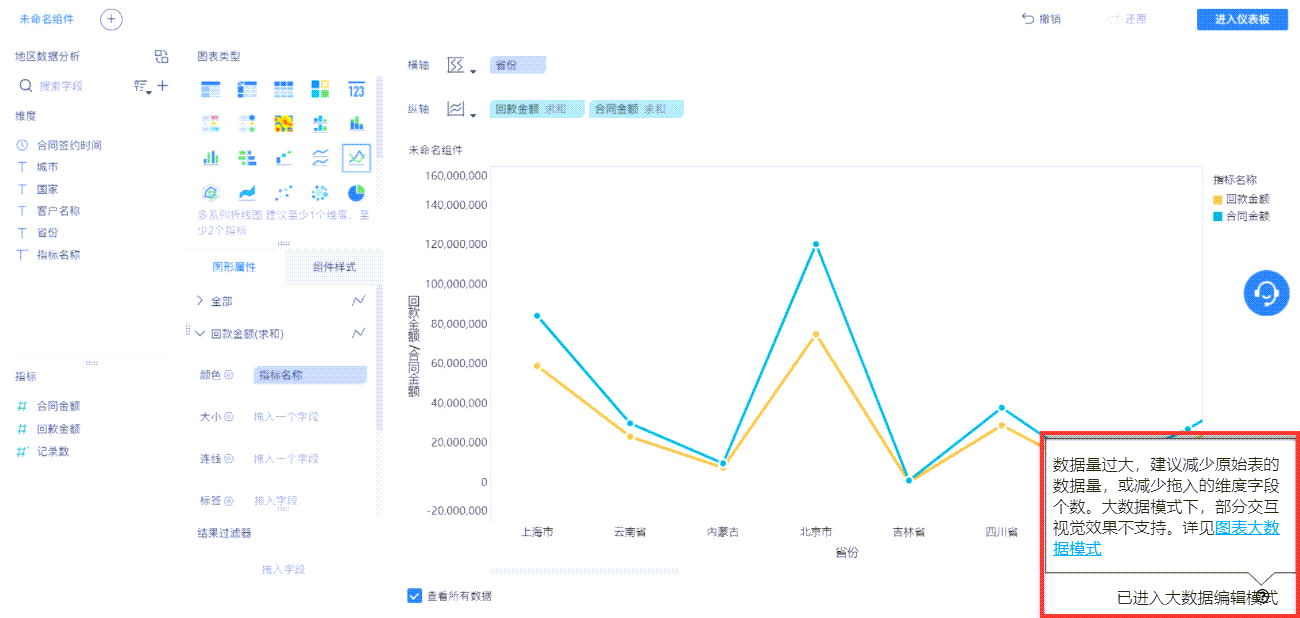

Когда на графике включается режим Big Data, появляется запрос на страницу редактирования. Подсказка гласит:

• Заголовок: он находится в режиме редактирования больших данных.
• Совет: Если объем данных слишком велик, рекомендуется уменьшить объем данных в исходной таблице или сократить количество перетаскиваемых размерных полей. Некоторые интерактивные визуальные эффекты не поддерживаются в режиме больших данных.

Как показано на рисунке ниже:

1.4 условия

После перехода в режим Big Data одновременные ресурсы освобождаются, если они не используются в течение 15 минут.

2. описание сценариев моделирования больших данных

Оповещения о больших данных автоматически запускаются при наличии более 5000 пакетов данных и одном из следующих 4 сценариев.

2.1 Сцена I

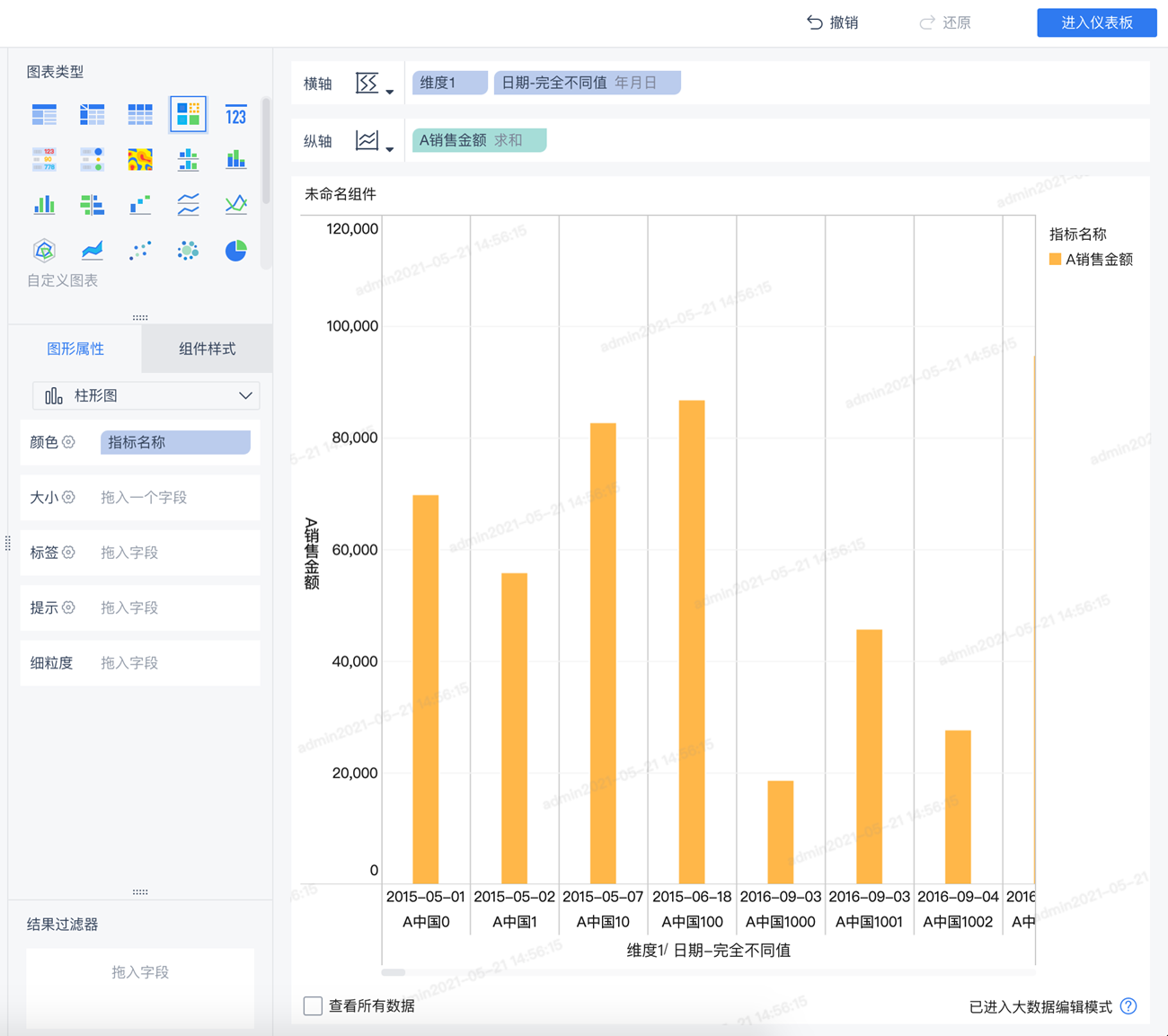

Горизонтальная и вертикальная оси включают одно или несколько полей индикатора размерности, причем поля индикатора размерности находятся на разных горизонтальной и вертикальной осях. Капсульные графики: столбчатые, линейные, точечные и площадные. Как показано на рисунке ниже:

Примечание: Для одного индикатора требуется не более двух полей размеров горизонтальной и вертикальной оси и не более четырех полей атрибутов графика.

2.2 Сцена II

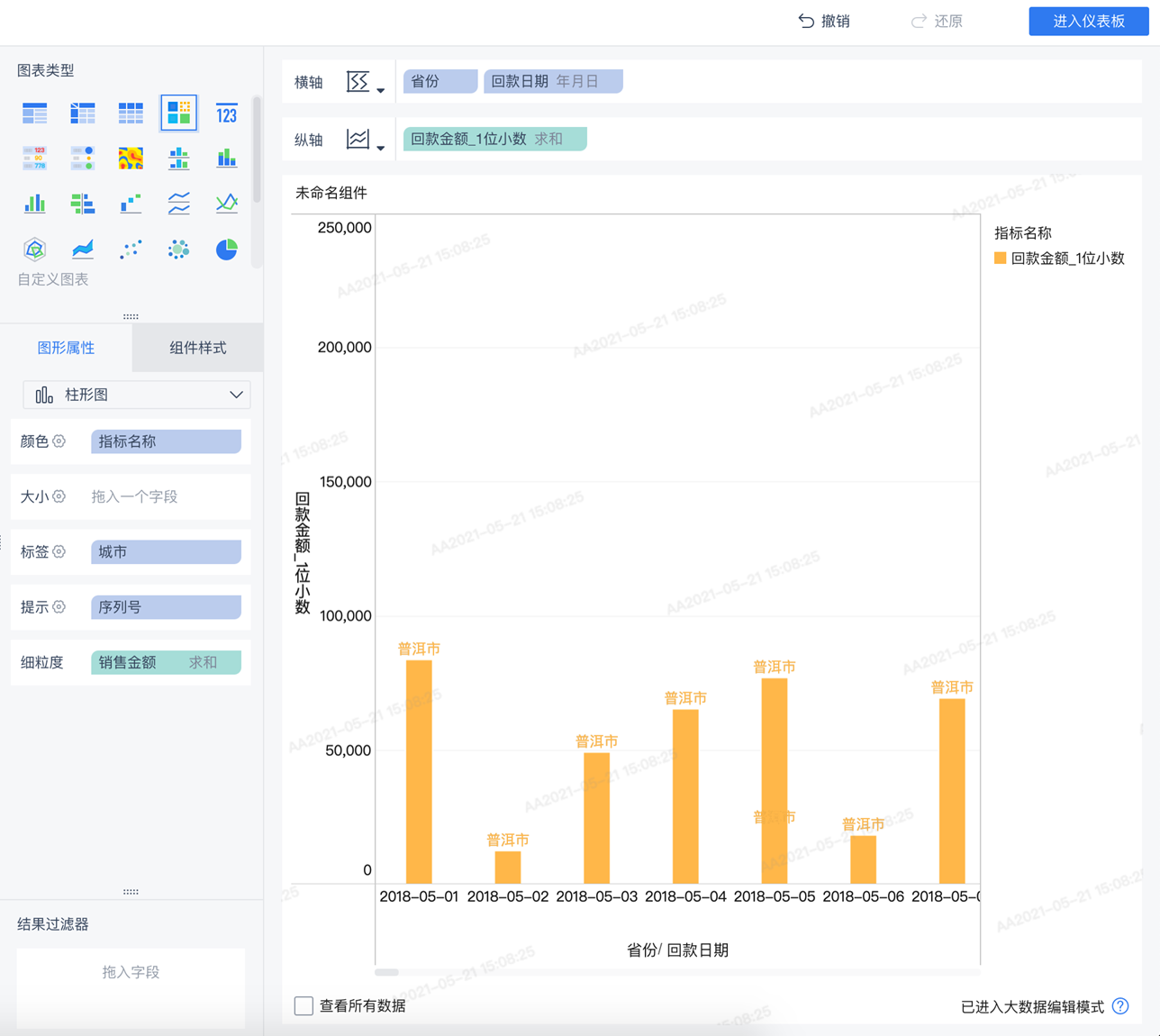

Горизонтальная и вертикальная оси включают одно или несколько полей индикаторов размерности, причем поля индикаторов размерности находятся в разных горизонтальных и вертикальных осях, а другие поля размерности или индикаторов - в негоризонтальных и вертикальных положениях. Капсульные графики: гистограммы, линейные графики, точечные, площадные графики. Как показано на рисунке ниже:

Примечание: Для одного индикатора требуется не более двух полей размеров горизонтальной и вертикальной оси и не более четырех полей атрибутов графика.

2.3 Сцена III

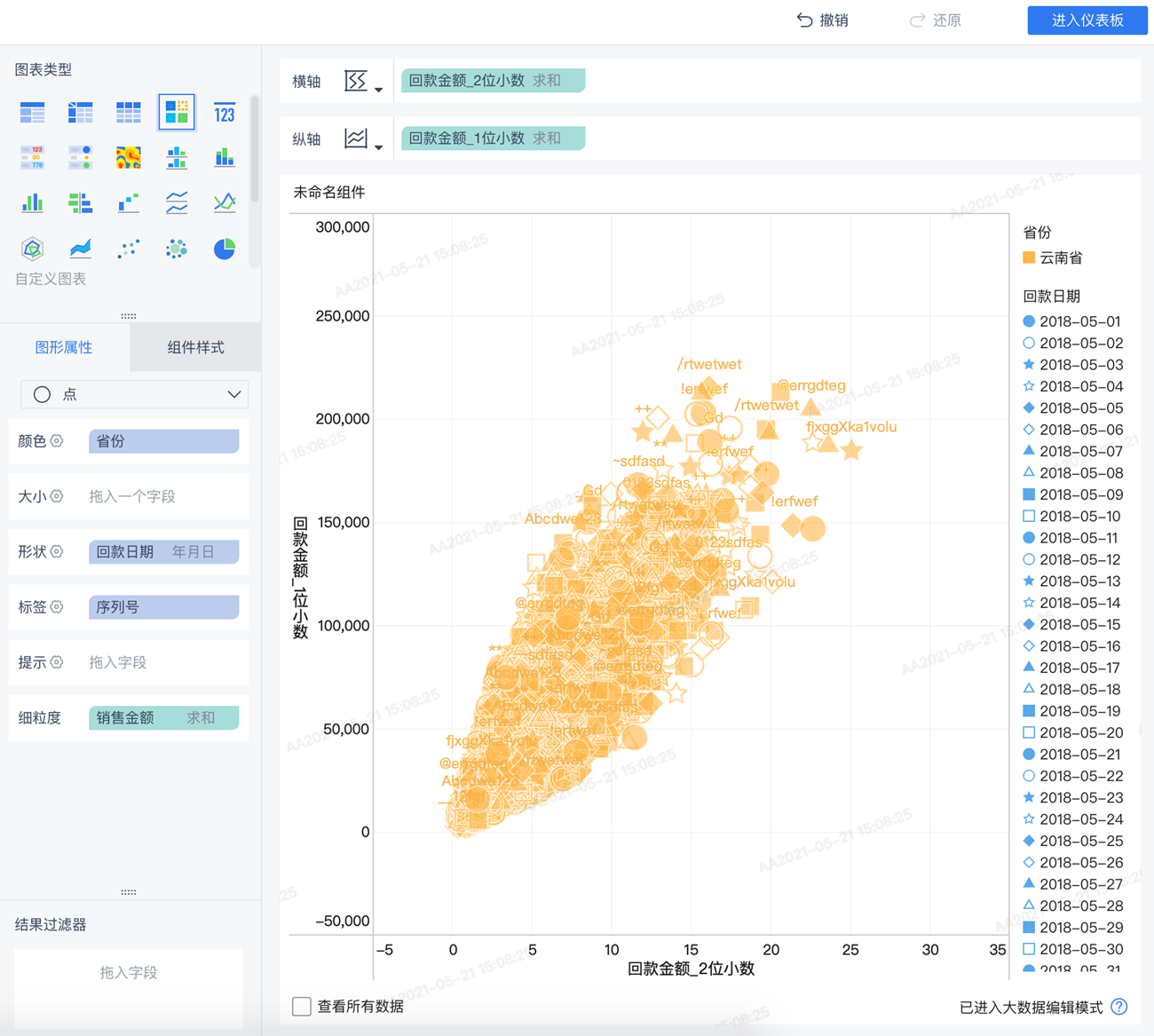

Горизонтальная и вертикальная оси имеют по одному или более индикаторных полей, а другие размеры или индикаторные поля находятся не на горизонтальной и вертикальной осях, которые охватывают график: точки. Это показано на рисунке ниже:

Примечание: Для одного индикатора требуется не более четырех полей атрибутов графика.

2.4 Сцена IV

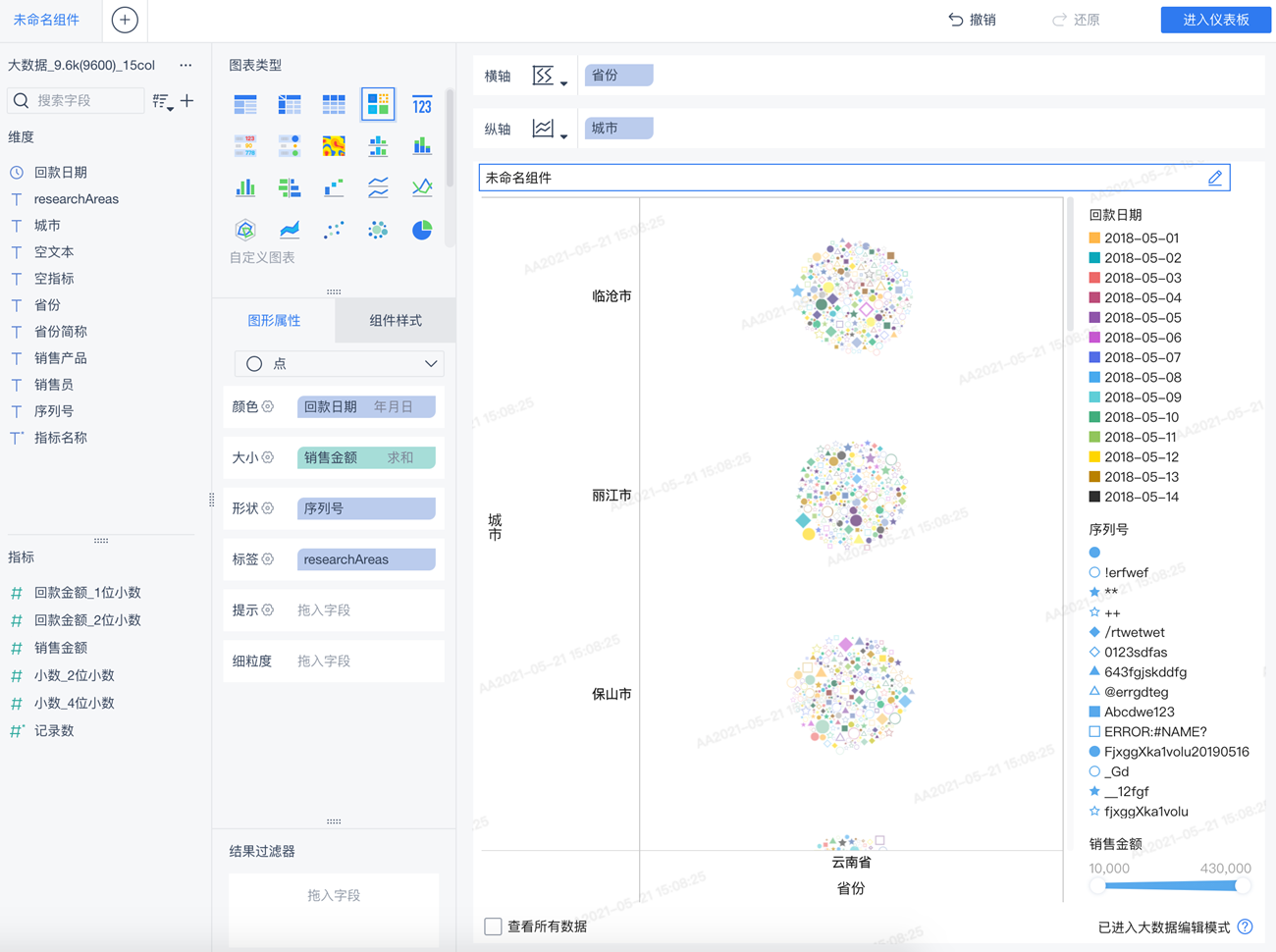

Горизонтальная и вертикальная оси имеют по одному или несколько размерных полей, в которых заключен график: точки. Это показано на рисунке ниже:

Примечание: Требуется до 2 полей для размеров горизонтальной или вертикальной оси и до 4 полей для атрибутов графика в одном индикаторе.

3. визуальные ограничения и ограничения взаимодействия с внешним миром

В соответствии с содержанием суждения о больших данных, чтобы обеспечить нормальное отображение данных диаграммы больших данных, внешние визуальные и интерактивные эффекты будут ограничены и упрощена обработка.

Ниже приведены примеры некоторых затронутых сценариев:

1) Карты потоков: градиентные цвета для линий не поддерживаются, для заливки берется цвет точки.

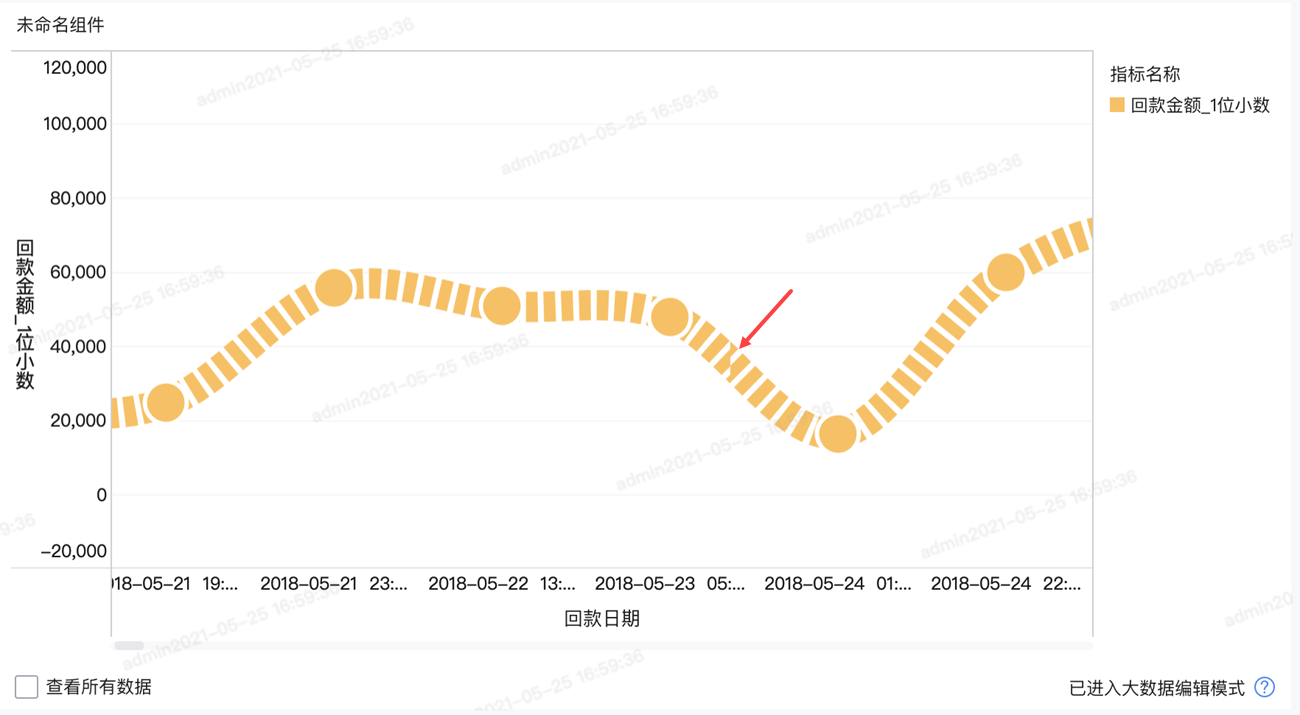

(2) В режиме больших данных пейджинговый плоттинг будет существовать при стыковке пейджей, сложенная карта пунктирной линии реального и виртуального плоттинга не выравнивается. Как показано на рисунке ниже:

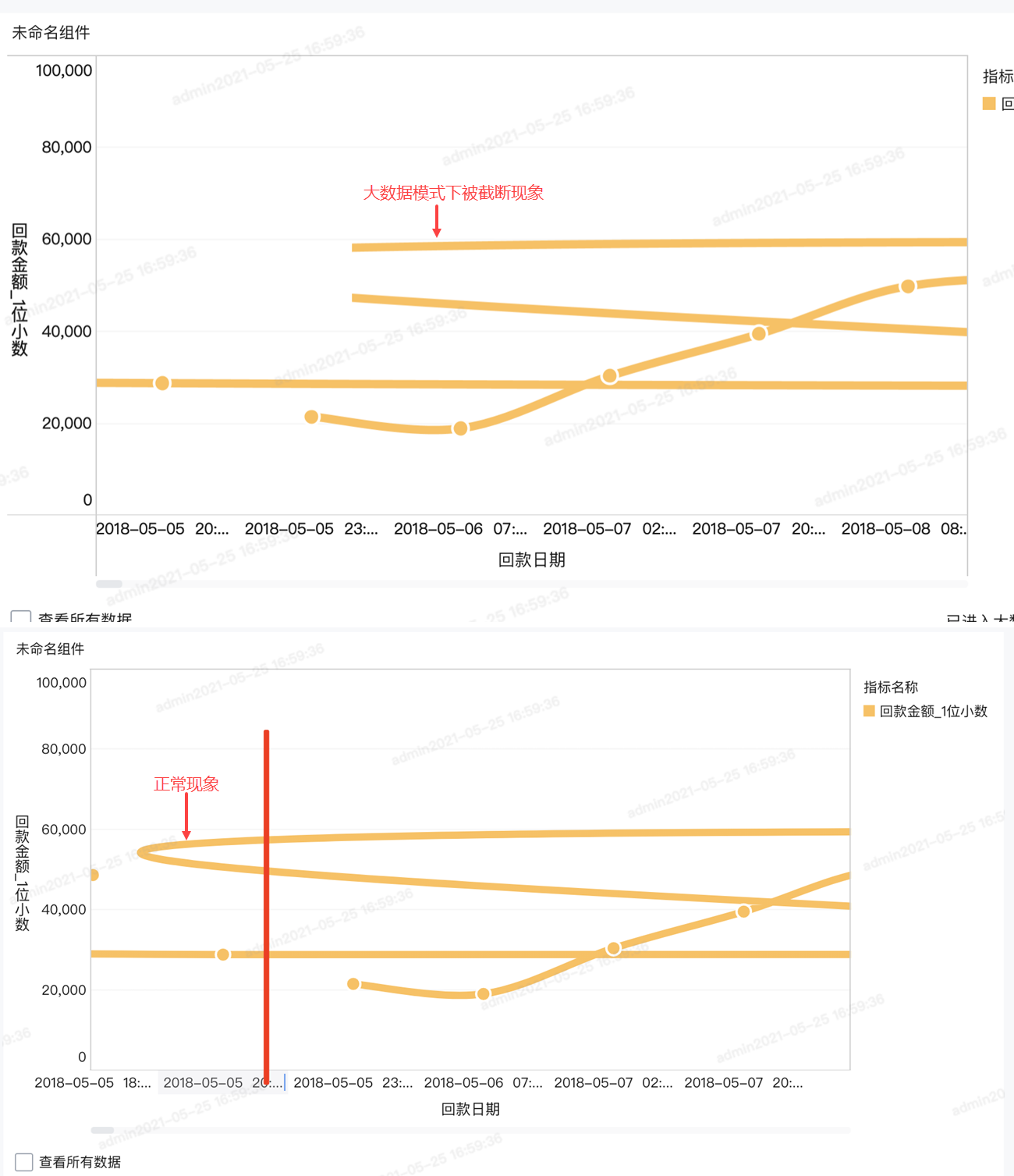

3) В режиме больших данных постраничное черчение будет существовать на стыках страниц, и путь, проложенный кривой, будет усечен, если он превышает текущую страницу. Как показано на рисунке ниже:

(4) При группировке данных > 3k: метки данных и точки графических маркеров не отображаются для карт потоков; метки данных не отображаются для карт областей.

5) Кордоны не поддерживаются.

6) Не поддерживается оптимизация диапазона отображения меток осей, о чем свидетельствует тот факт, что поворот меток осей усекается осью в режиме больших данных.

7) Взаимодействие интервалов осей координат.

8) Взаимодействие с легендой.

9) При изменении масштаба браузера компонент не адаптируется.

10) Эффекты мигающей анимации, заливки изображения не поддерживаются.

11) При наведении курсора мыши на графику она не отображается на верхнем уровне.

4. изменение параметров модели больших данных

4.1 История проблемы

Поскольку объем данных превышает 5000 группируемых данных в режим больших данных, но объем данных пользователя может превышать только пороговую часть, и он не хочет переходить в режим больших данных, что приводит к неполному отображению данных.

4.2 Идеи для реализации

Установите плагин визуальной конфигурации fine_conf_entity на систему управления и измените значение параметра в System Tools, чтобы настроить количество записей сгруппированных данных в режиме Big Data; по умолчанию оно равно 5000.

4.3 Операционные шаги

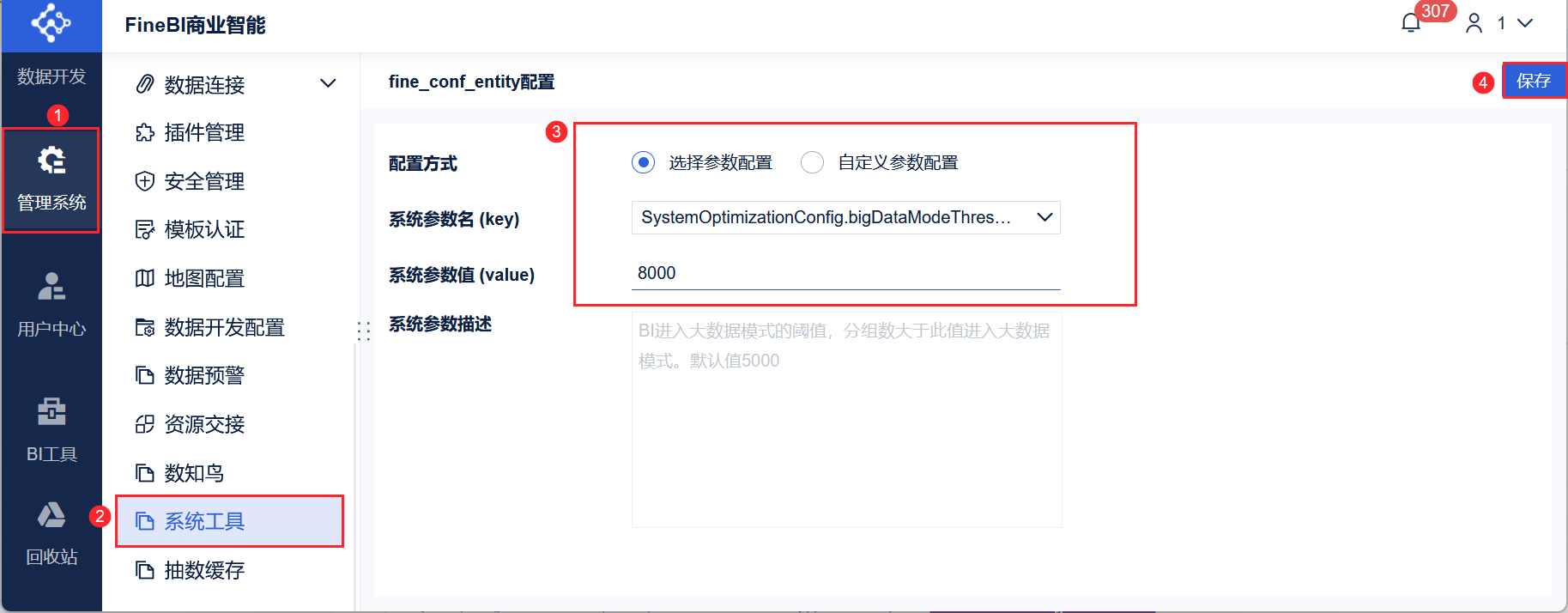

1) Установите плагин визуальной конфигурации и измените значения параметров в "Системных инструментах". Подробности см. в разделе: fine_conf_entity Visual Configuration

имя параметра	Описание параметров	значение параметра
SystemOptimizationConfig.bigDataModeThreshold	Порог для перехода BI в режим больших данных, количество групп, превышающее это значение, переходит в режим больших данных	Значение параметра должно быть целым положительным числомЗначение по умолчанию 5000

2) Перезапустите сервер FineBI.
