Этикетки для диаграмм

1. Обзор

[helpvideo]7212[/helpvideo]### 1.1 Версия

Версия FineBI	Функциональные изменения
6.0	-

1.2 Сценарии применения

Пользователь хочет, чтобы компонент графика отображал соответствующие значения, что можно сделать, установив метки.

1.3 Функциональный профиль

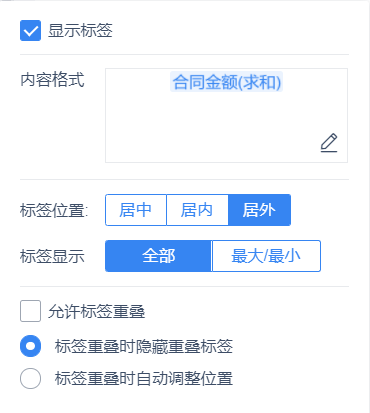

Когда пользователи создают компонент графика, они могут щелкнуть столбец "Label" в разделе "Graph Properties", чтобы задать метки для компонента графика. Как показано на рисунке ниже:

2. Функциональное описание настроек панели маркировки

Перетащите поле измерения/показателя в столбец Label, чтобы отобразить метку на графике.

Примечание: Если метрика расчета является функцией агрегирования, перетаскивание поля измерения на метку будет участвовать в расчете.

элемент настройки	уточнение
Показывать ярлыки	Нужно ли показывать ярлыки
формат содержания	Настраиваемое содержание и стиль шрифта отображения этикеткиПримечание: Чтобы настроить этикетку, необходимо выбрать текст в текстовом поле, а затем задать его.
положение этикетки	Установка положения этикетки: по центру, внутри, снаружи
дисплей этикетки	Вы можете выбрать отображение всех, максимальных или минимальных значений в группе.
Режим отображения этикеток	Их три:* Разрешить перекрывающиеся метки * Скрывать перекрывающиеся метки, когда метки перекрываются * Автоматически изменять положение меток при их перекрытии
В версии 5.1.12 оптимизирована логика перекрытия меток: Когда метки перекрываются и настраивается положение метки, когда метка в перекрытии находится сверху (слева, справа), после настройки ее относительное положение по-прежнему остается сверху (слева, справа).Примечание 1: Оптимизированная логика перекрытия меток в версии 5.1.12 не применяется к: механическим пузырьковым диаграммам, круговым диаграммам, многослойным круговым диаграммам, воронкообразным диаграммам и прямоугольным древовидным диаграммам.Примечание 2: После настройки перекрытия меток в версии 5.1.12 положение меток может не совпадать с внутренним и внешним положением элементов конфигурации.Примечание 3: При совместной настройке нескольких индикаторов метки настраиваются в порядке "Разрешить перекрытие меток", "Автоматически корректировать положение при перекрытии меток" и "Скрыть перекрытие меток при перекрытии меток".

3. Примеры

Перетащите поле измерения/показателя в столбец Label, чтобы отобразить метку на графике.

В этом разделе описывается использование меток на примере гистограмм.

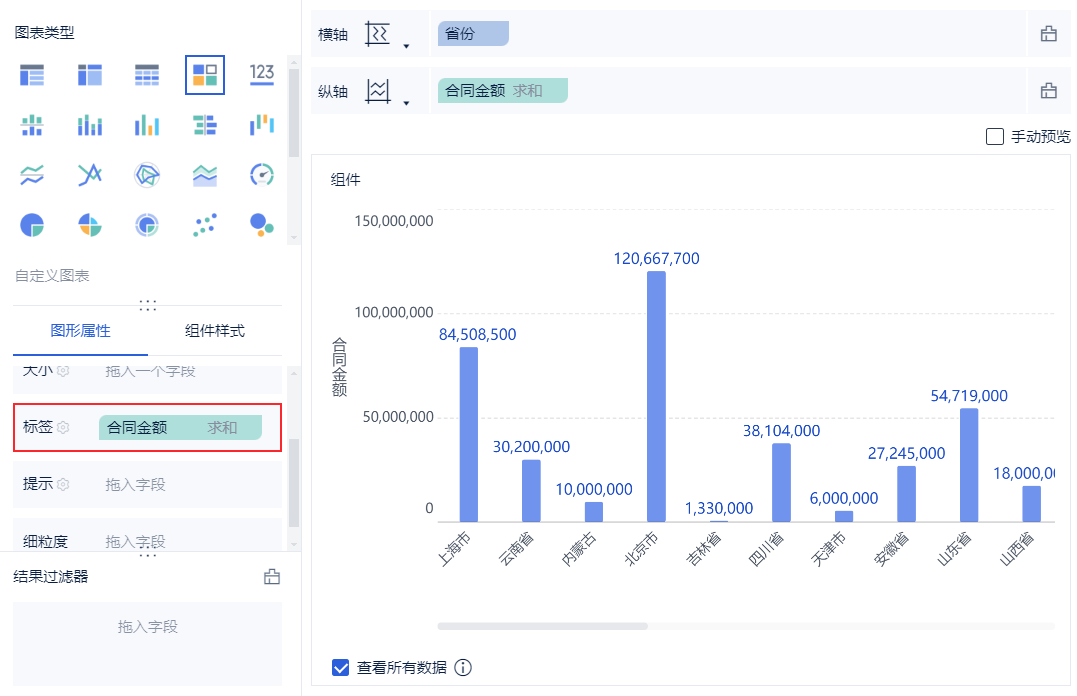

1) Перетащите "Сумма контракта" на панель вкладок, и значение суммы контракта будет отображено на гистограмме. Как показано на рисунке ниже:

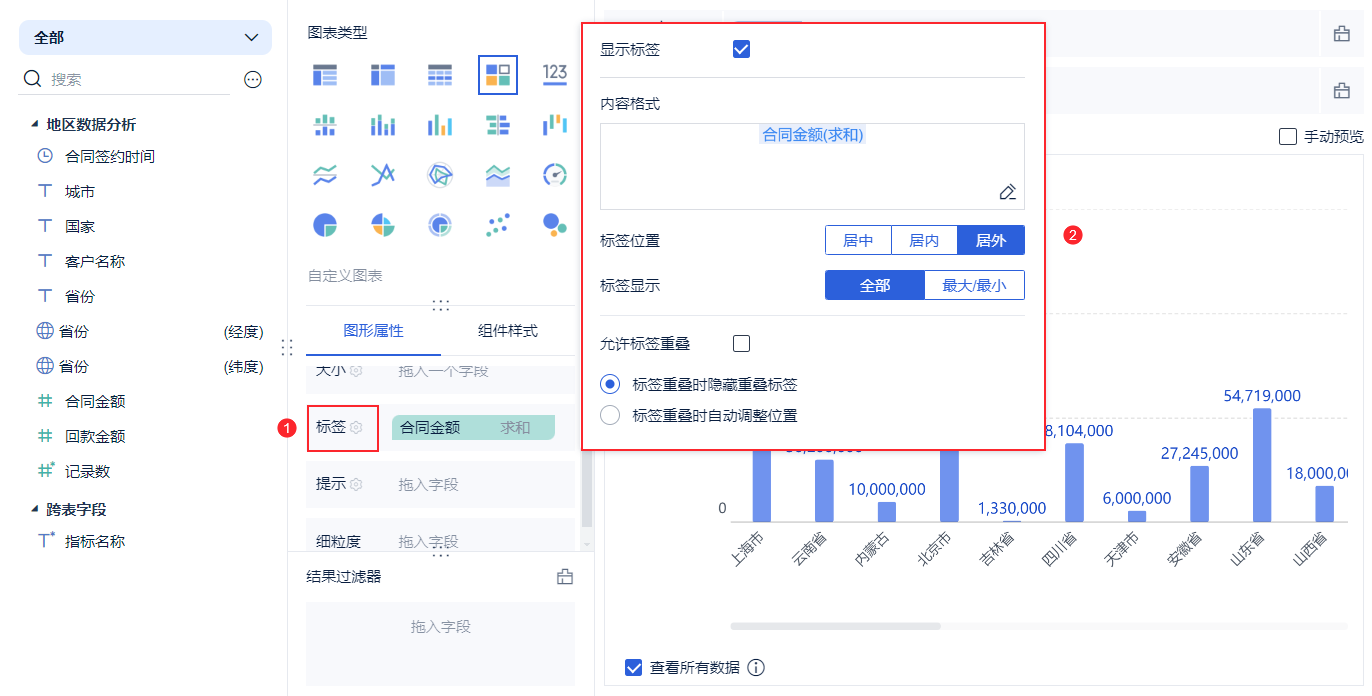

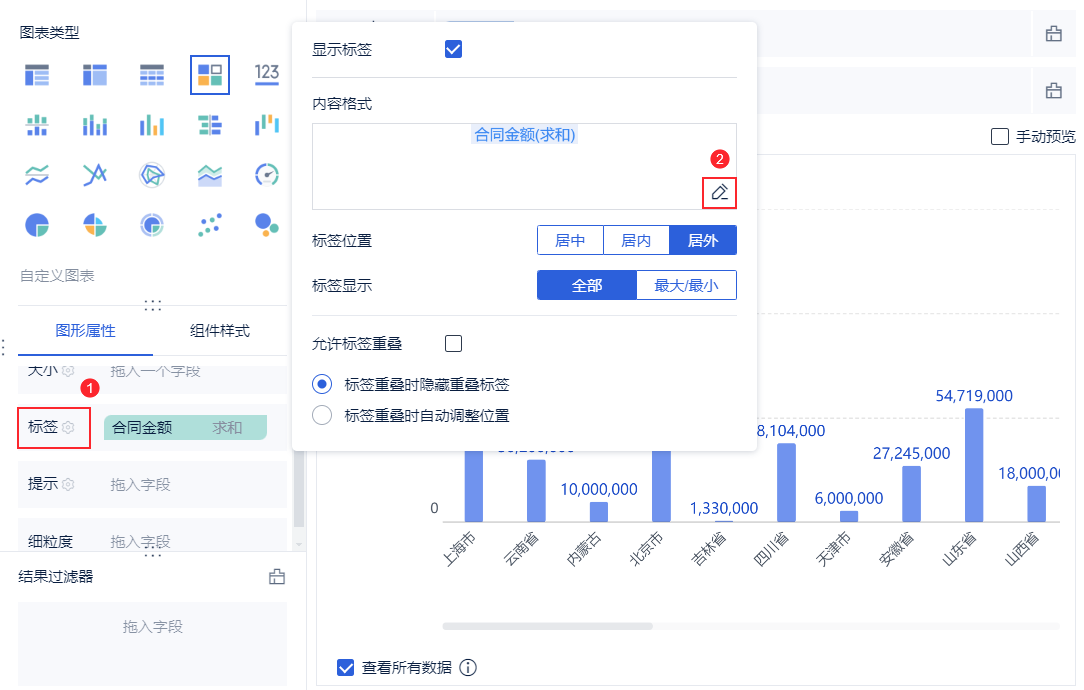

2) Нажмите "Панель вкладок" и нажмите кнопку "Изменить" в правом нижнем углу "Формат содержимого". Как показано на рисунке ниже:

3.1 Установка стиля шрифта этикетки

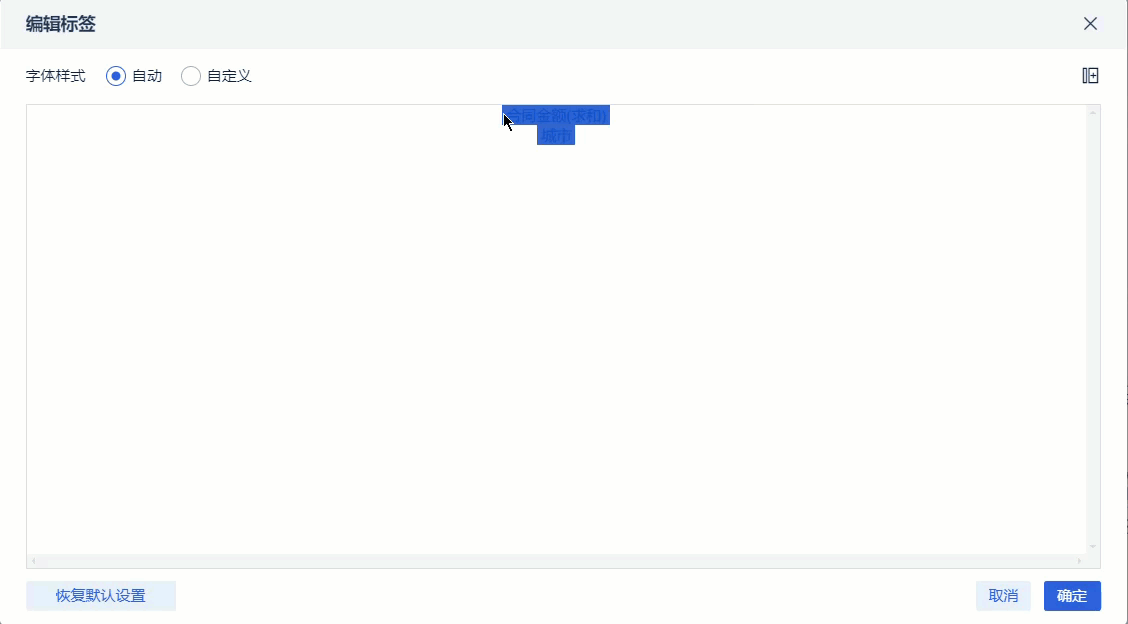

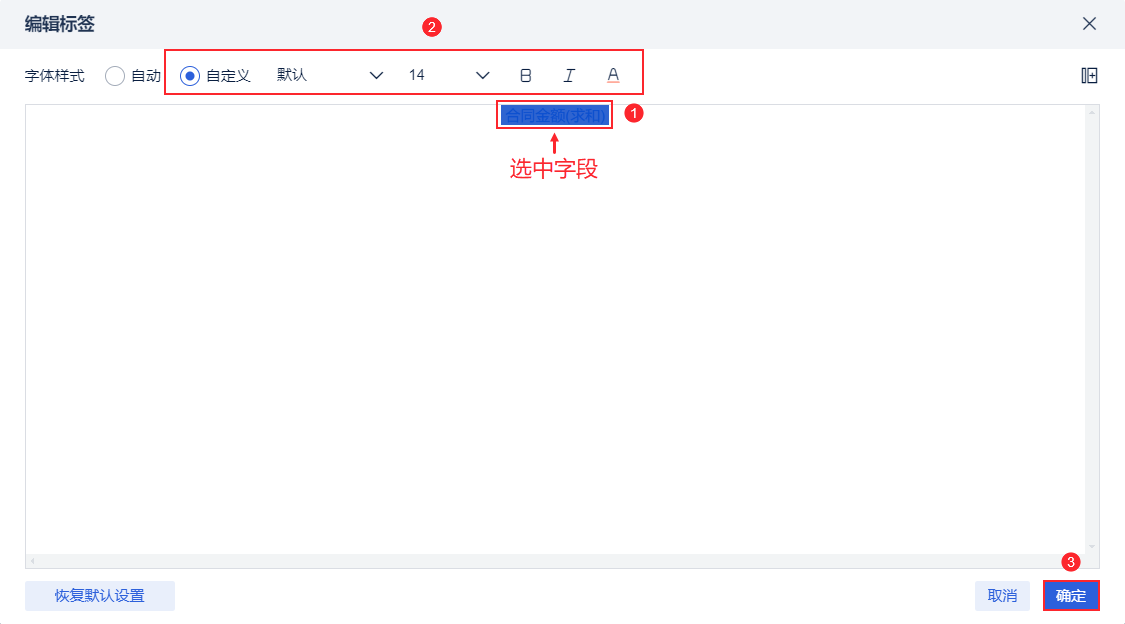

(1) Выберите поле метки, вы можете установить шрифт, размер шрифта, цвет и т.д. поля метки. Как показано на рисунке ниже:

Примечание: Значок + в правом верхнем углу на изображении ниже при нажатии добавляет только те поля, которые были перетащены на панель вкладок.

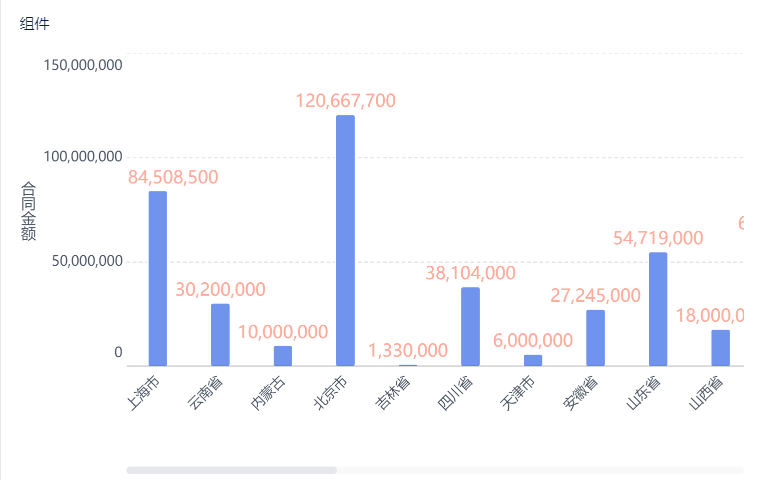

2) Эффект показан ниже:

3.2 Регулировка положения этикетки

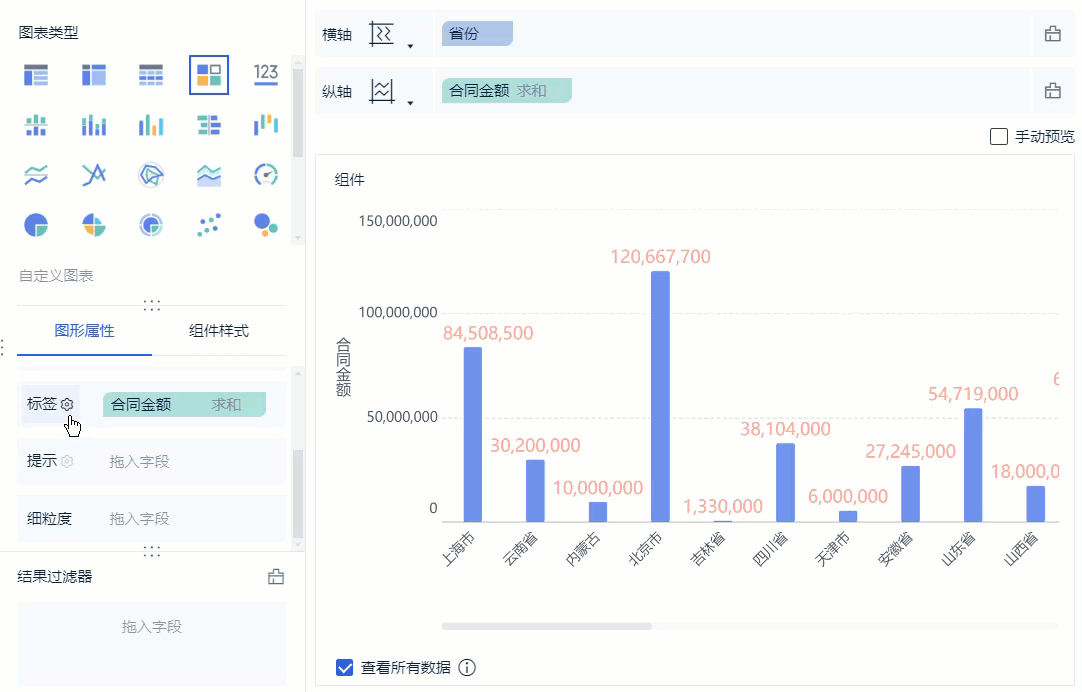

Этикетки могут располагаться по центру, внутри или снаружи. Это показано на рисунке ниже:

3.3 Несколько вкладок для регулировки верхнего и нижнего положения

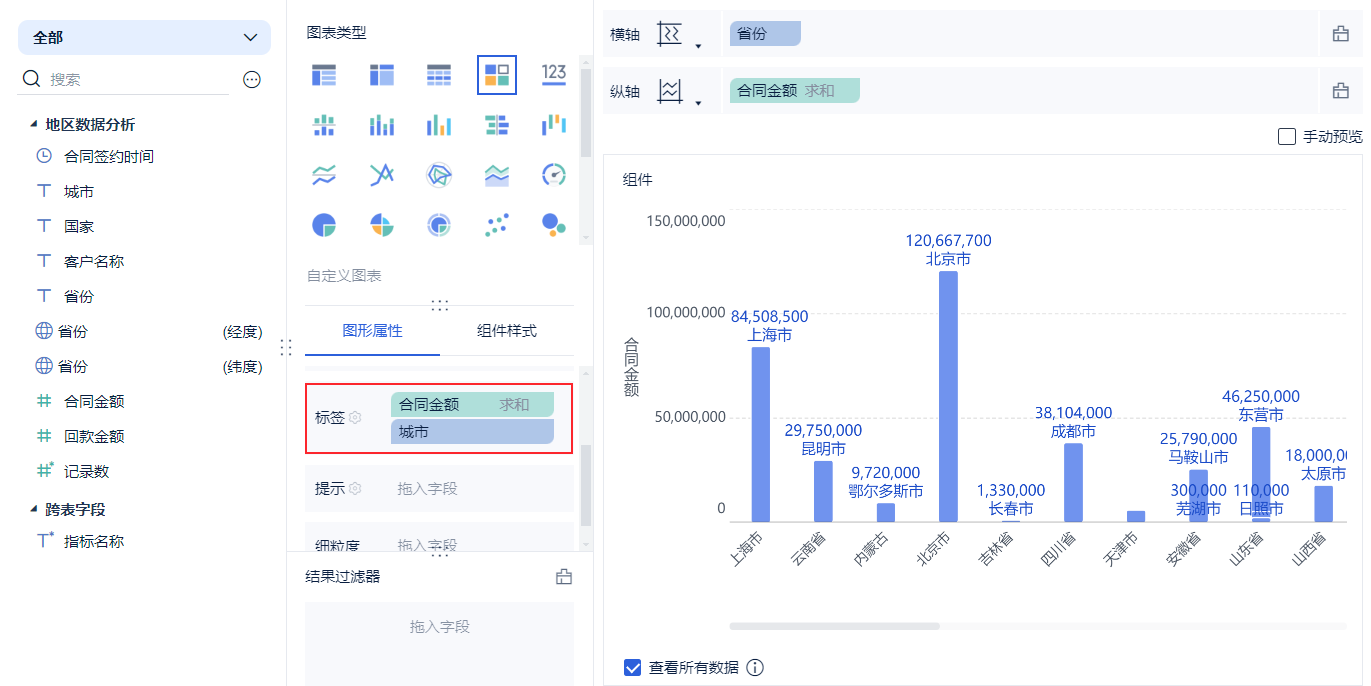

1) Перетащите поле "Город" на вкладку "Вкладка". Как показано на рисунке ниже:

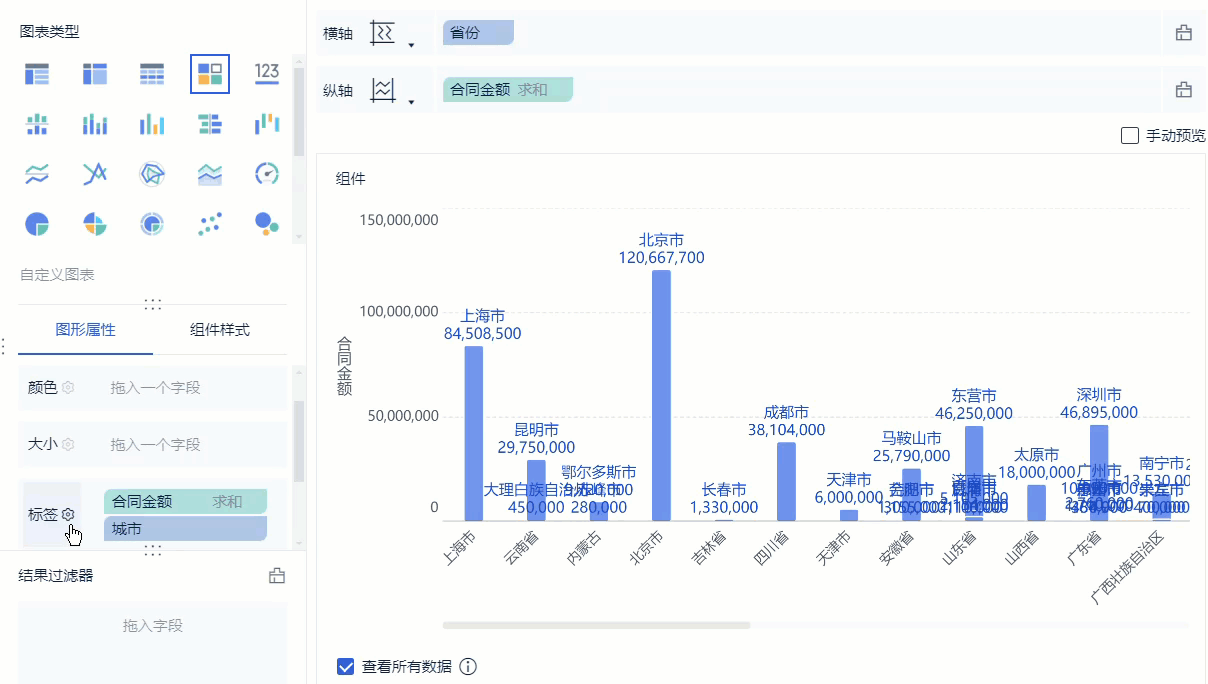

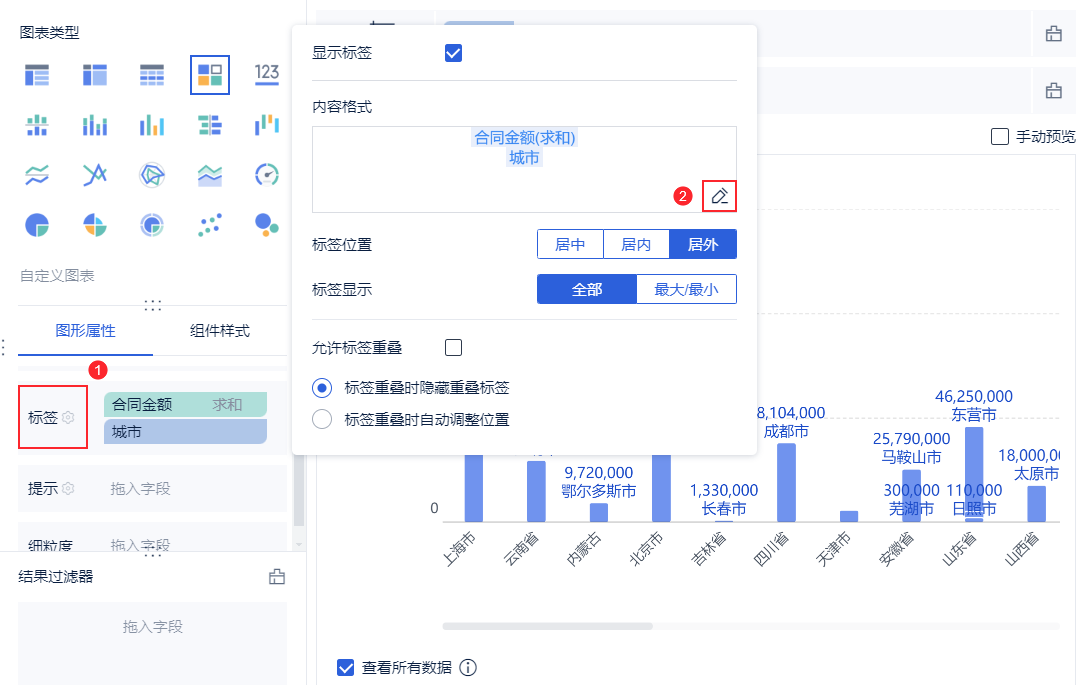

3) Отобразите город над значением суммы контракта. Шаги показаны ниже:

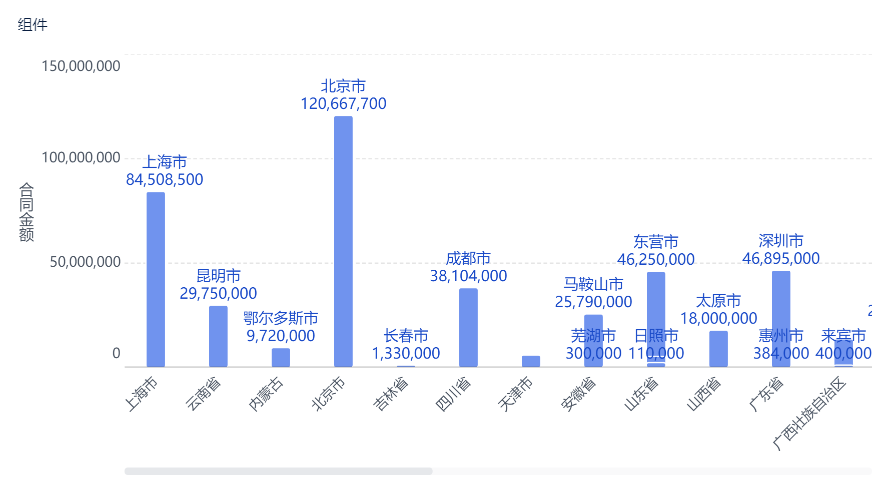

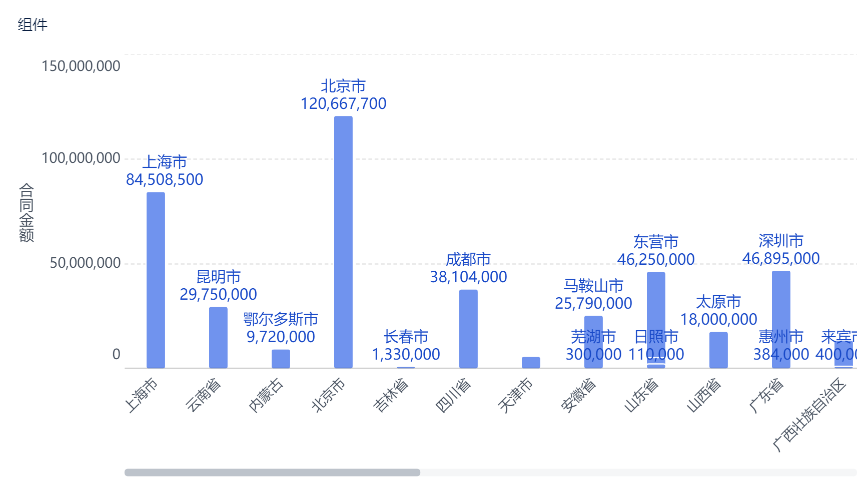

4) Эффект показан ниже:

3.4 Настройка отображения при наложении меток друг на друга

1) Когда метки накладываются друг на друга, это влияет на визуальный эффект. Это показано на рисунке ниже:

(2) Когда метки перекрываются, пользователи могут выбрать два варианта: скрыть перекрывающиеся метки, когда метки перекрываются, и автоматически отрегулировать положение, когда метки перекрываются. Пользователи могут выбирать в зависимости от реальной ситуации. Как показано на рисунке ниже:

3.5 Отдельные метки для нескольких индикаторов

Примечание: В данном разделе в качестве примера взяты 2 индикаторных поля, большее количество индикаторных полей показано отдельно, как методы маркировки и т.д.

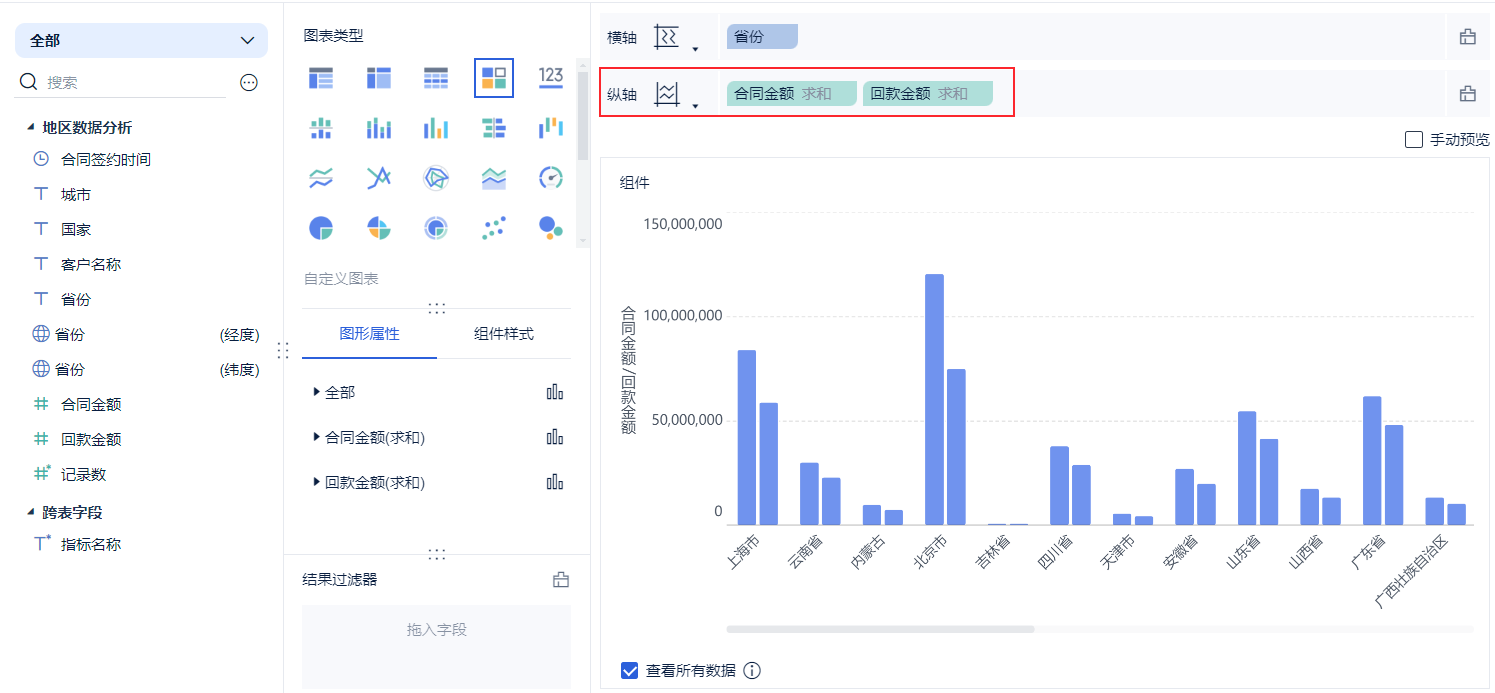

1) Перетащите поле "Сумма окупаемости" на вертикальную ось. Как показано на рисунке ниже:

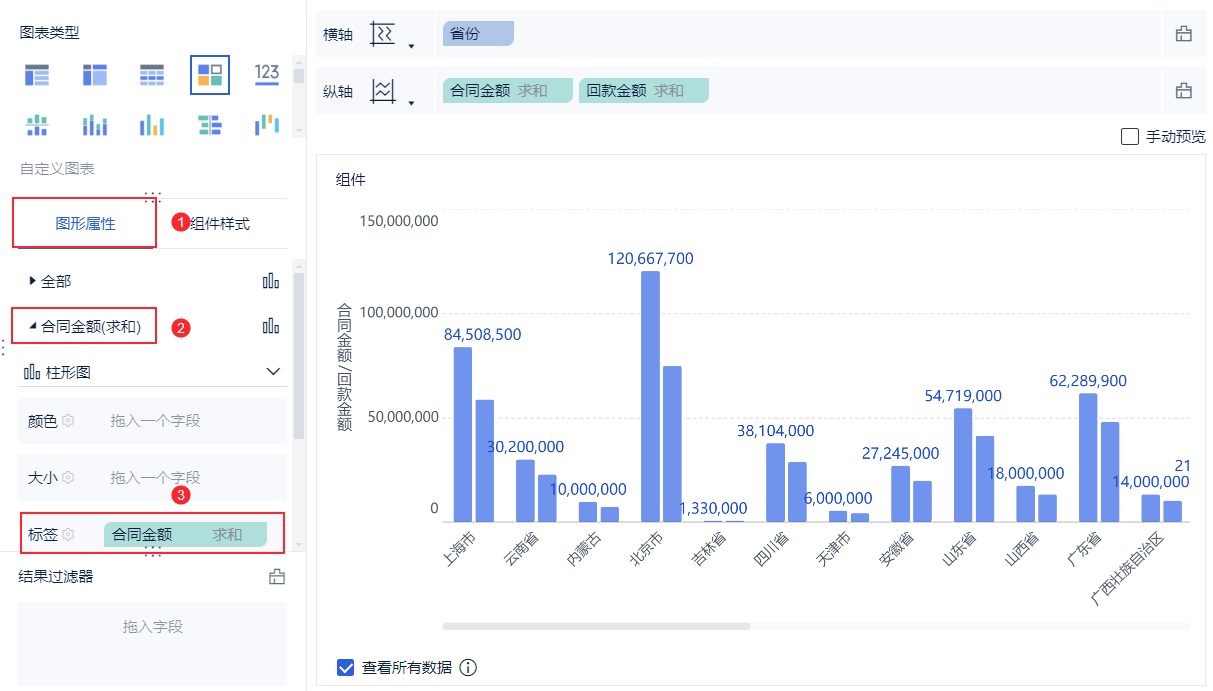

2) В разделе "Свойства графика" нажмите на поле "Сумма контракта", чтобы добавить метку. Как показано на рисунке ниже:

Примечание: Если свойство графика установлено в значение "Все", оно действует для всех полей индикатора.

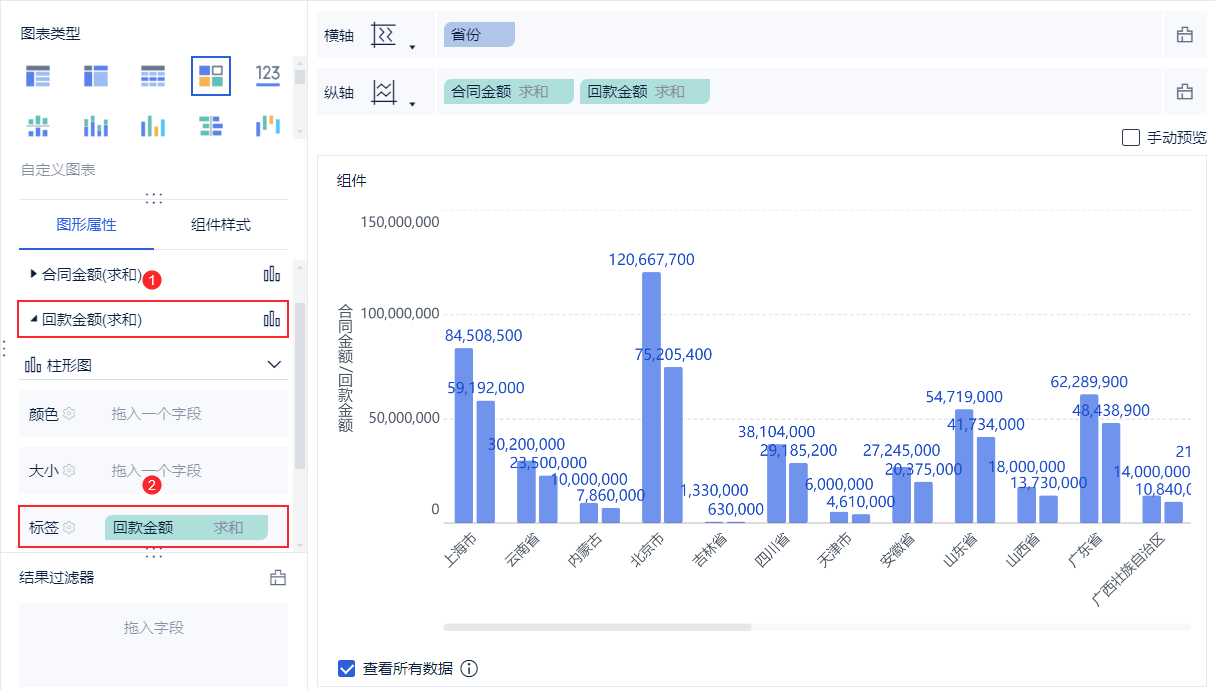

3) Нажмите на поле "Сумма выплаты", чтобы добавить метку. Как показано на рисунке ниже:

3.6 Сложенные в стопку метки диаграмм, отображающие сводные данные

Этот раздел основан на примере документа Stacked Bar Chart, чтобы добиться эффекта маркировки как сводных данных.

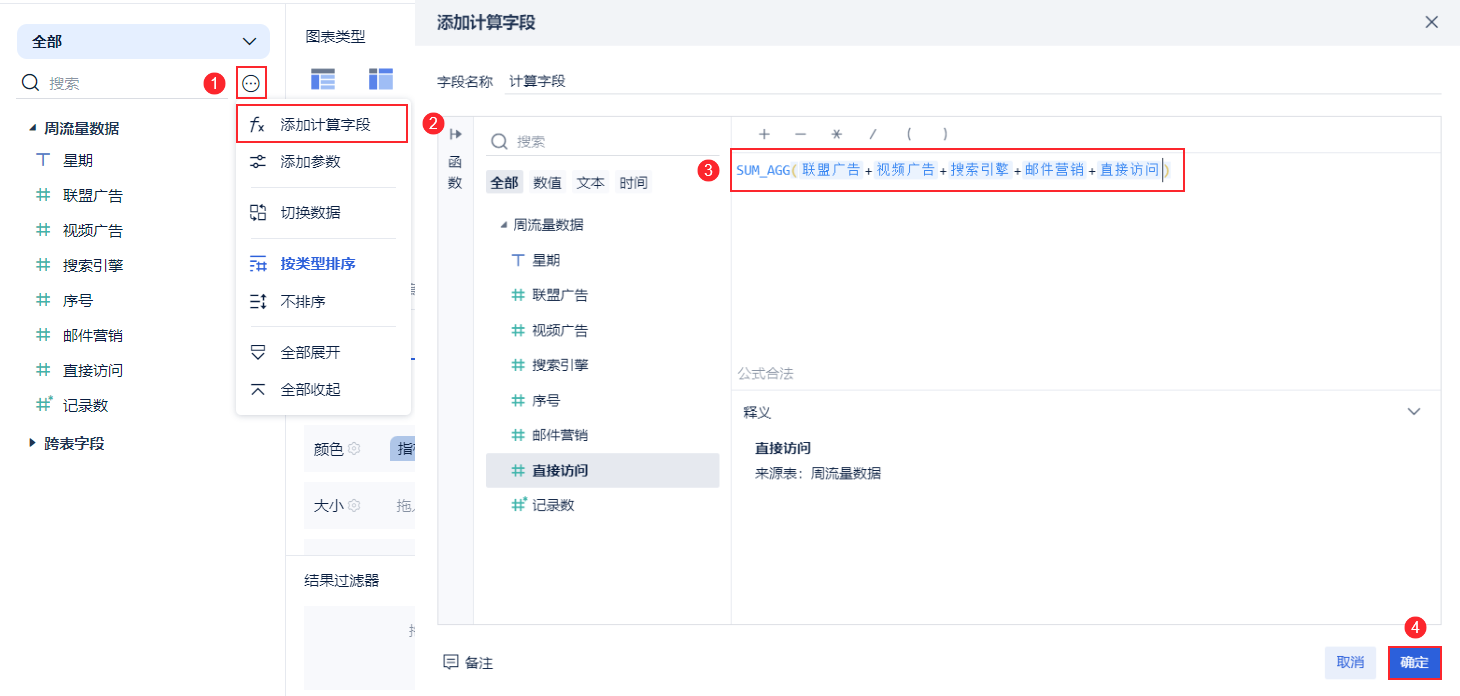

1) Добавьте вычисляемое поле со значением sum_agg(indicator1+indicator2+indicator3+......). Значение - sum_agg. Введение в sum_agg см. в разделе: SUM_AGG-Summation. Как показано на рисунке ниже:

Примечание: Поля индикаторов в формуле создаются при нажатии на соответствующие поля слева на рисунке ниже.

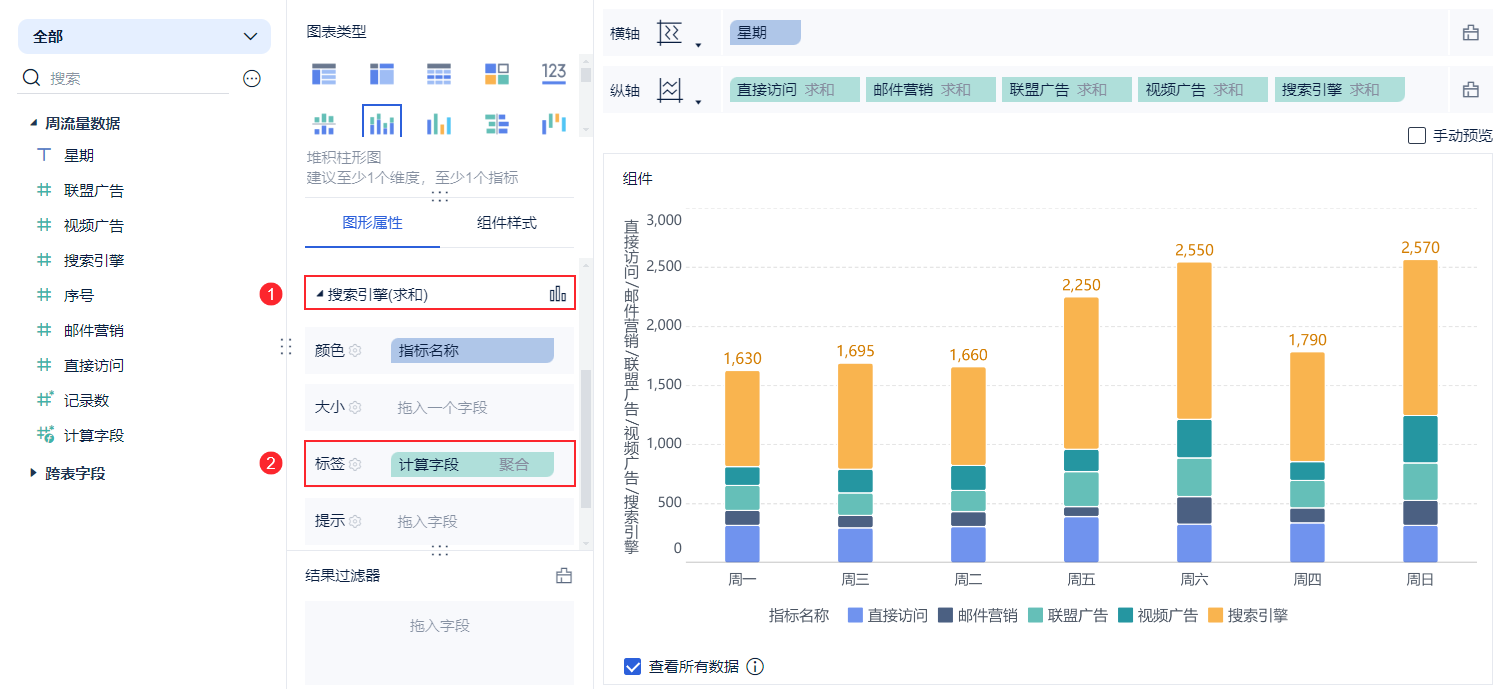

2) Перетащите вычисляемое поле на панель вкладок под полем "Поисковая система". Как показано на рисунке ниже:

Примечание: Поскольку вы хотите, чтобы метки отображались в верхней части гистограммы и поле "Поисковая система" отображалось вверху, вычисляемое поле перетаскивается в панель меток под Search Engine, и пользователь может просто установить его в соответствии с реальной ситуацией.
