Многострелочная панель приборов ​

1. Обзор ​

1.1 Версия ​

Версия FineBIФункциональные изменения
6.0-

1.2 Сценарии применения ​

Многострелочные приборные панели отображают значения и прогресс различных показателей с помощью нескольких указателей. Эта дашборд похожа на автомобильный спидометр: круглый циферблат и соответствующие шкалы, каждый указатель указывает на текущее значение, тем самым наглядно отражая состояние каждого показателя.

Панель приборов с несколькими указателями может быть как круглой, так и полукруглой.

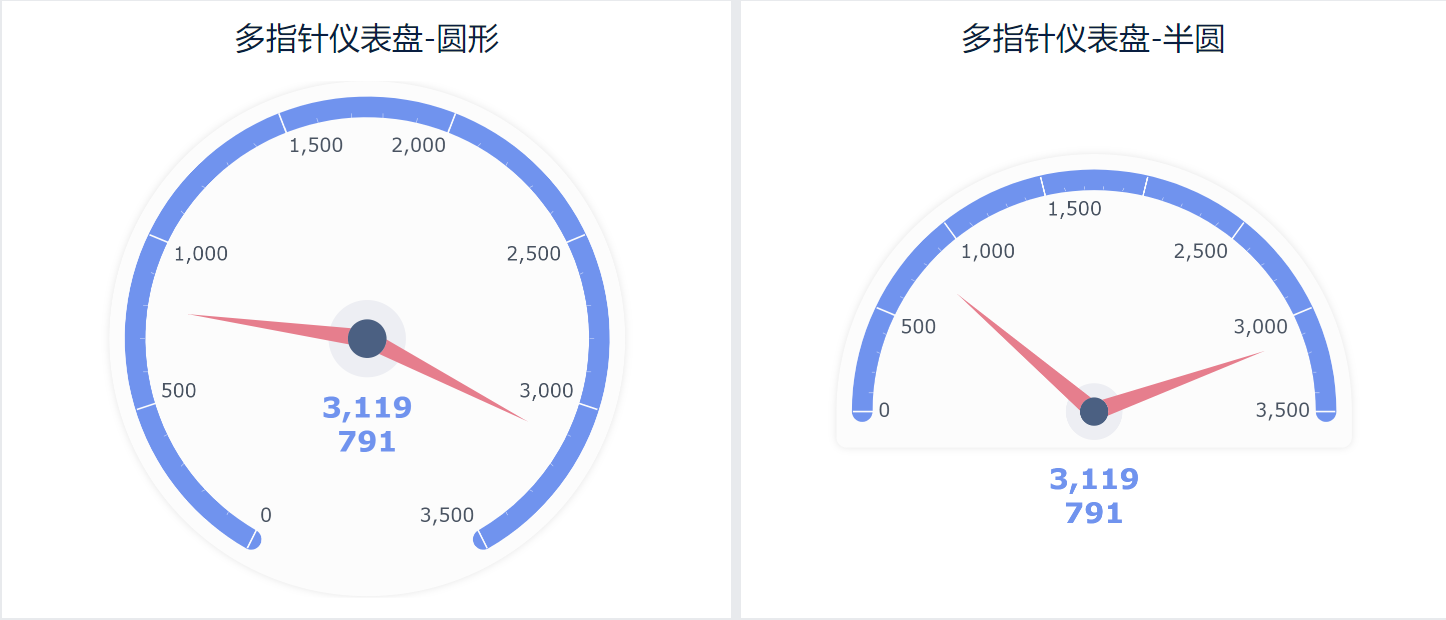

Например, используйте панель с несколькими указателями, чтобы показать общий запас и количество заказанного товара:

1.3 Основные требования ​

Эффекты диаграммРазмерные поляПоля индикаторов
Многострелочная панель приборов0>=1

1.4 Графические особенности ​

1) Преимущества

  • Интеграция информации: возможность отображения множества показателей в ограниченном пространстве, обеспечивая комплексный мониторинг производительности
  • Интуитивно понятный дисплей: текущее состояние каждого индикатора отображается визуально через положение указателя, легко понять

2) Недостатки

  • Сложность: если указателей слишком много, это может привести к тому, что дашборд будет выглядеть загроможденной и трудно интерпретируемой.

2. Многострелочная панель приборов - круглая ​

2.1 Подготовка данных ​

1) Пользователь входит в систему FineBI, нажимает "Мои анализы", выбирает папку и нажимает "Новая Analysis Subject", как показано на следующем рисунке:

2) Нажмите "Локальный файл Excel > Загрузить данные", чтобы загрузить данные таблицы. Как показано на рисунке ниже:

Пример данных: Таблица товаров поставщиков.xlsx

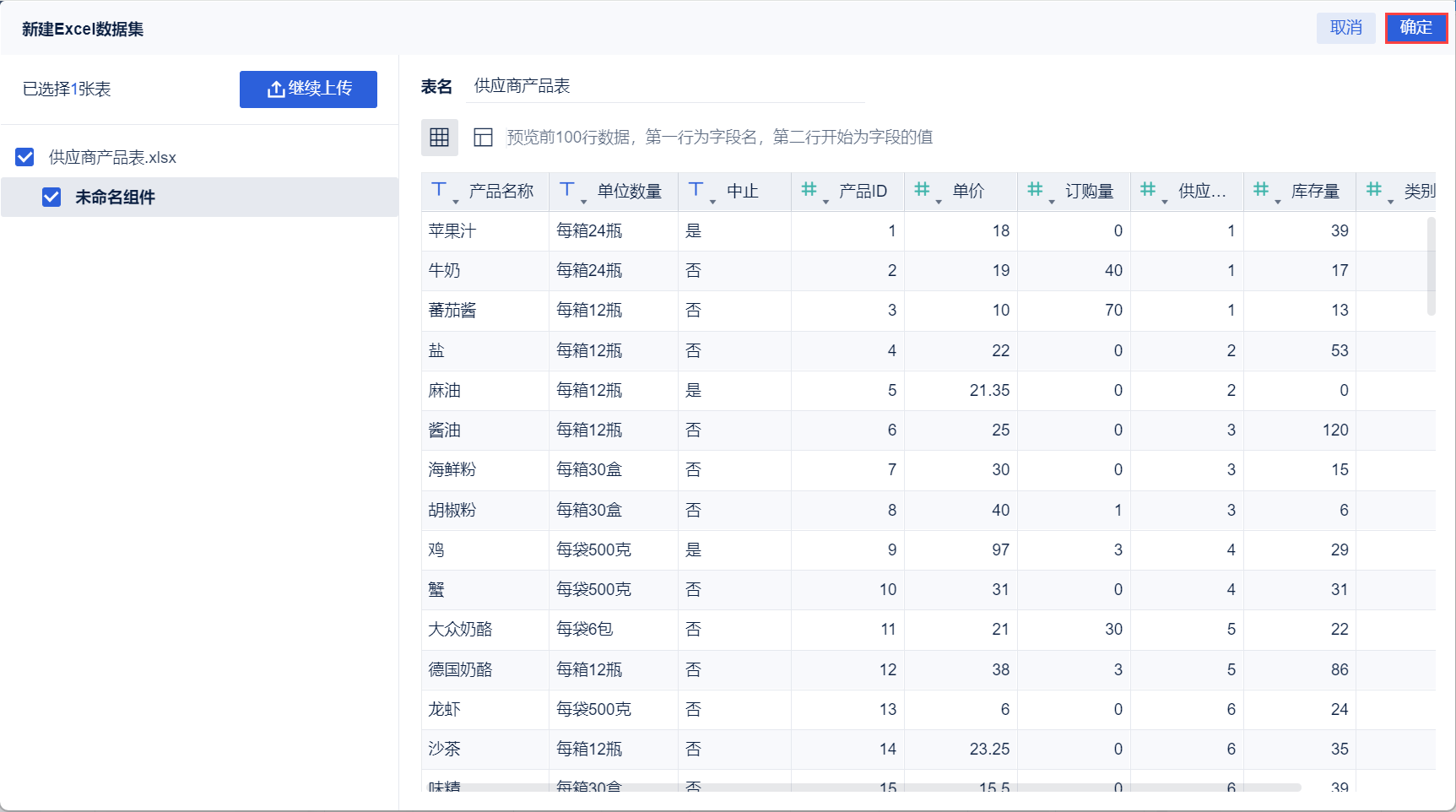

3) После загрузки нажмите кнопку "OK". Как показано на рисунке ниже:

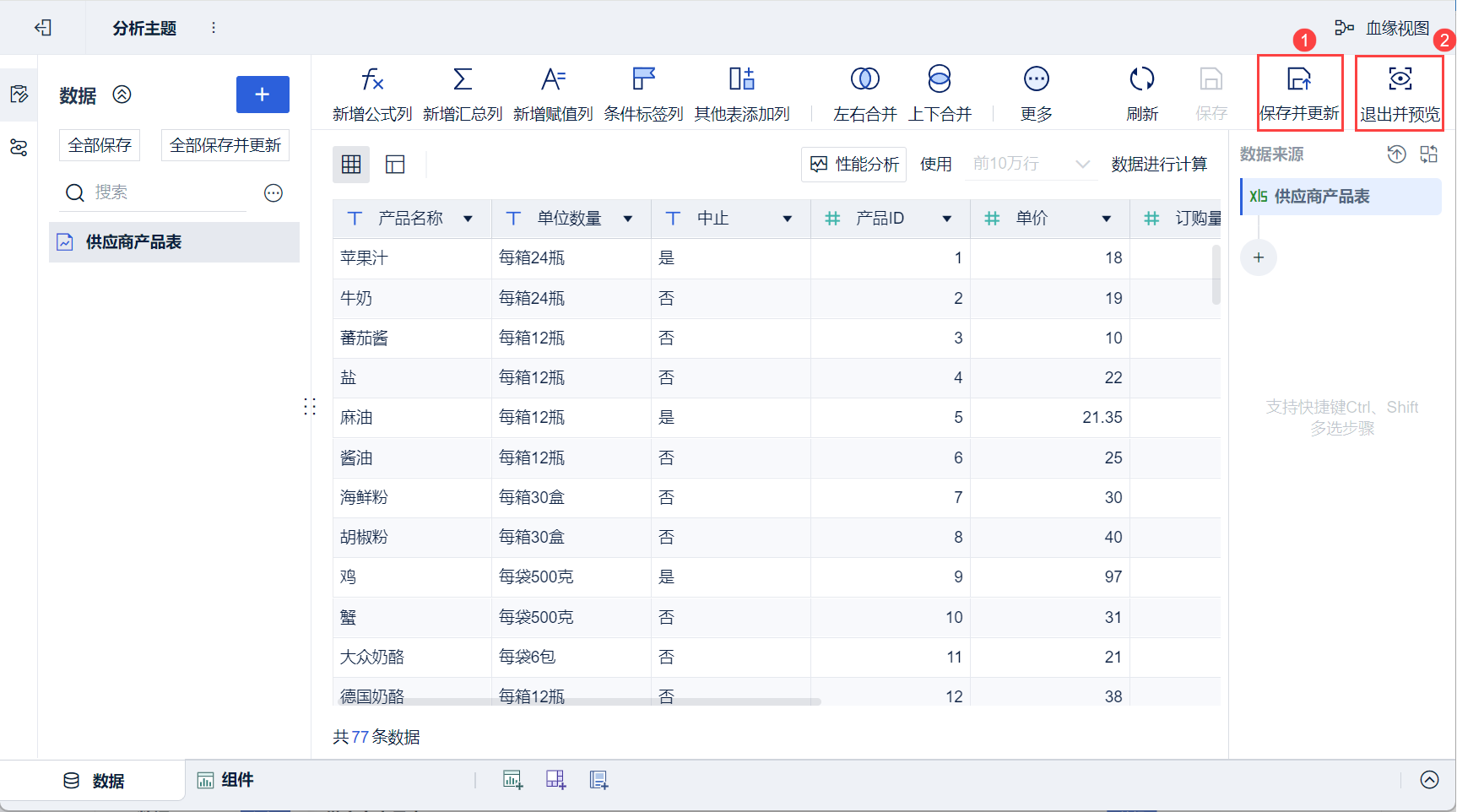

4)Нажмите "Сохранить и обновить" и "Выйти и просмотреть", данные будут успешно созданы, как показано ниже:

2.2 Создание компонентов ​

1) Нажмите кнопку "Компоненты" в левом нижнем углу.

2) В разделе "Тип диаграммы" выберите "дашборд", а в разделе " Свойства графика " выберите первый подтип.

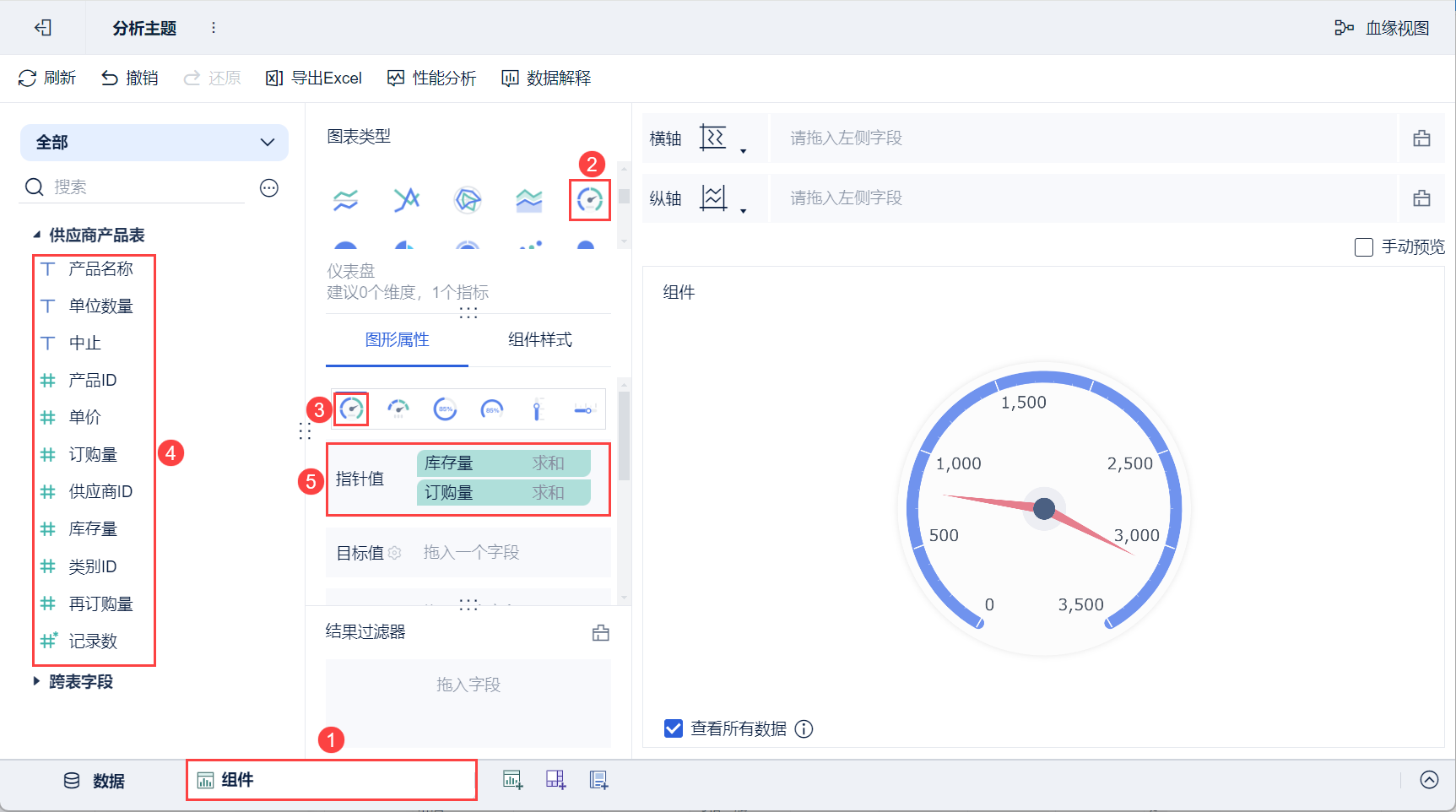

3) Перетащите "Количество запасов" и "Количество заказов" из левой анализируемой области в колонку "Значение указателя" в разделе "Графические свойства", как показано на следующем рисунке:

Примечание: Значение указателя - это также положение шкалы, на которое указывает указатель. Несколько указателей можно создать, просто перетащив несколько индикаторов в колонку "Значение указателя" в разделе "Свойства графика ".

2.3 Украсьте диаграммы ​

2.3.1 Установка цветов ​

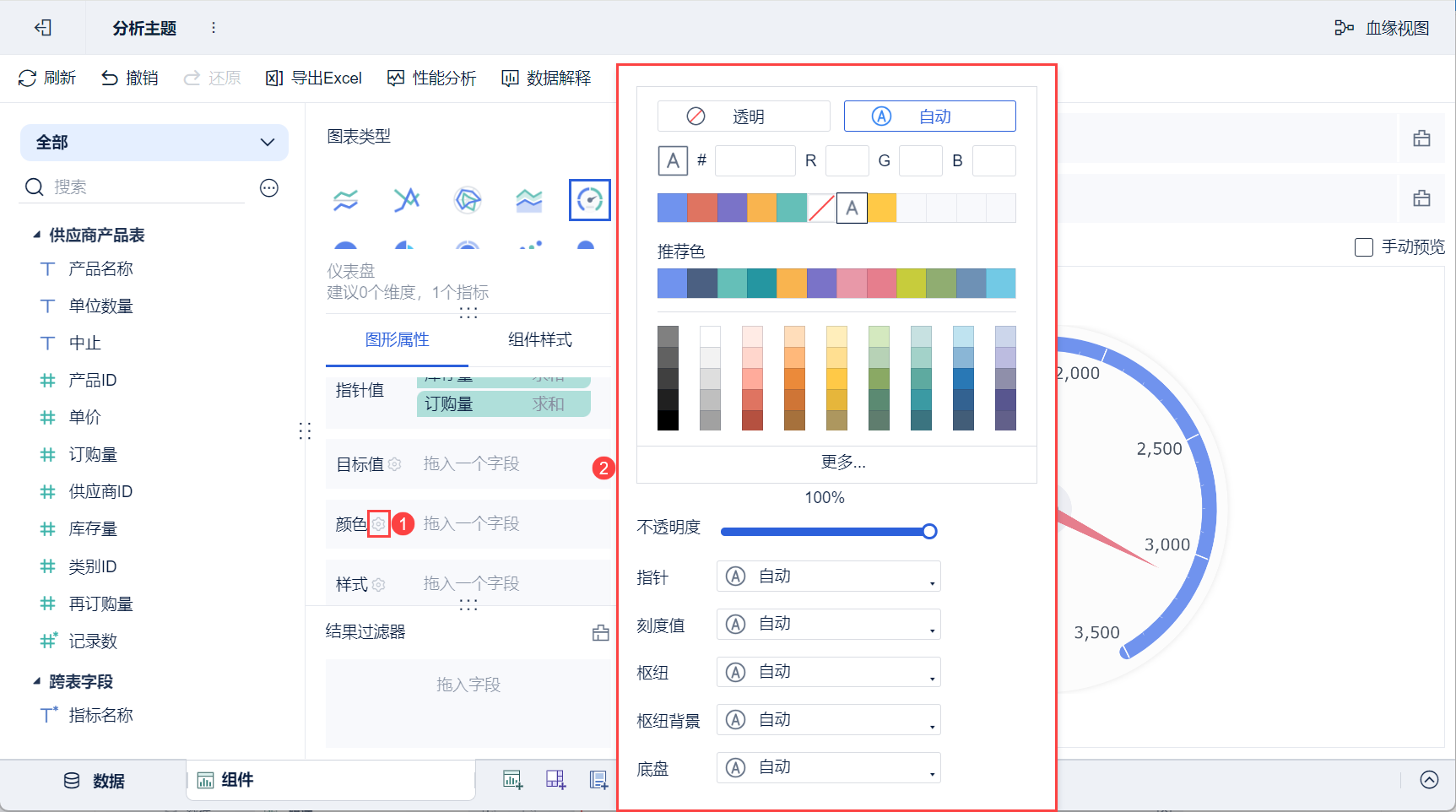

Щелкните столбец "Цвет" в разделе "Свойства графики", и вы сможете задать цвета окружности, указателя, значения масштаба, поворота и шасси во всплывающем окне настроек, как показано на рисунке ниже:

2.3.2 Настройка стилей ​

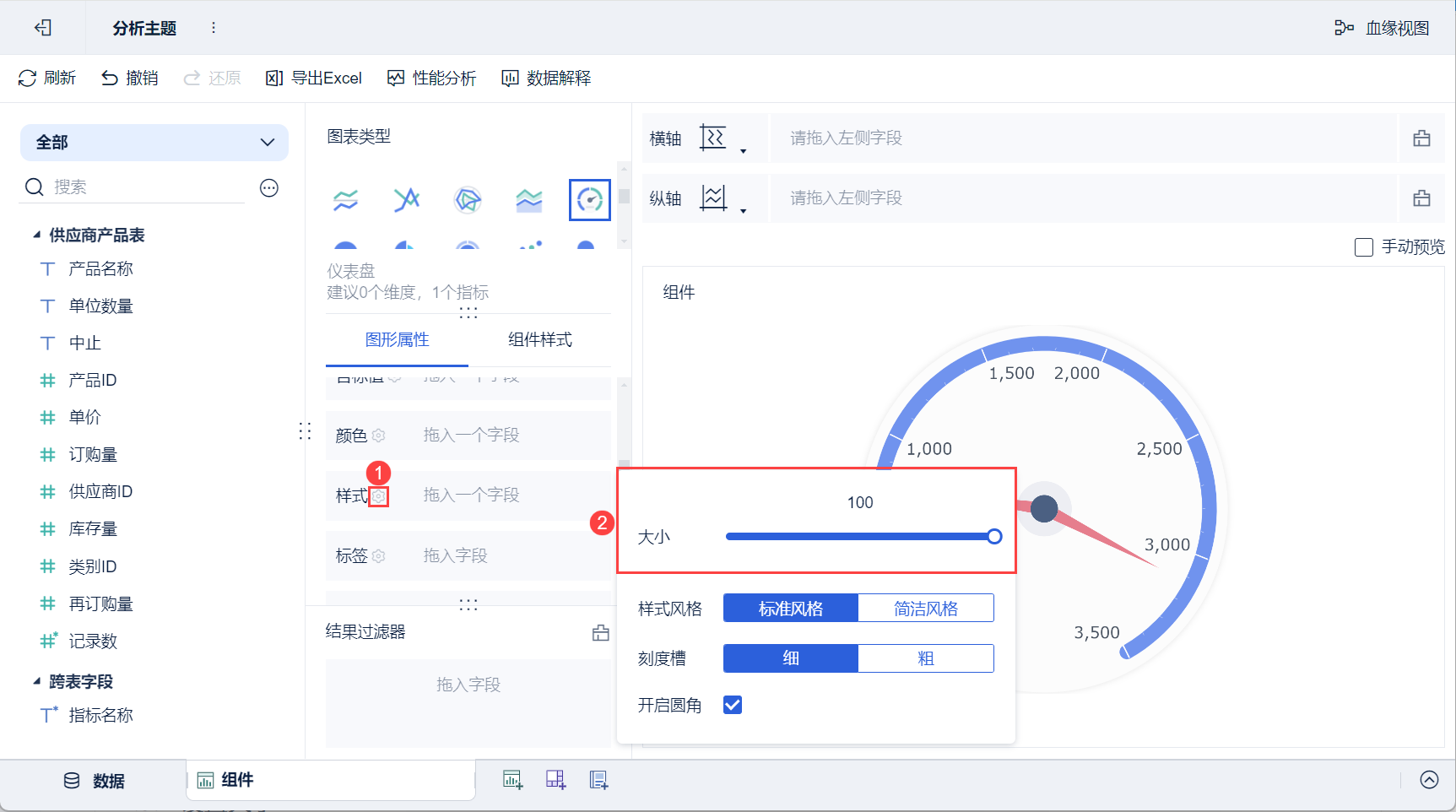

Нажмите кнопку "Настройки стиля" в разделе "Свойства графики" и установите размер приборной панели на 100 во всплывающем окне настроек, как показано на следующем рисунке:

2.3.3 Установка этикеток ​

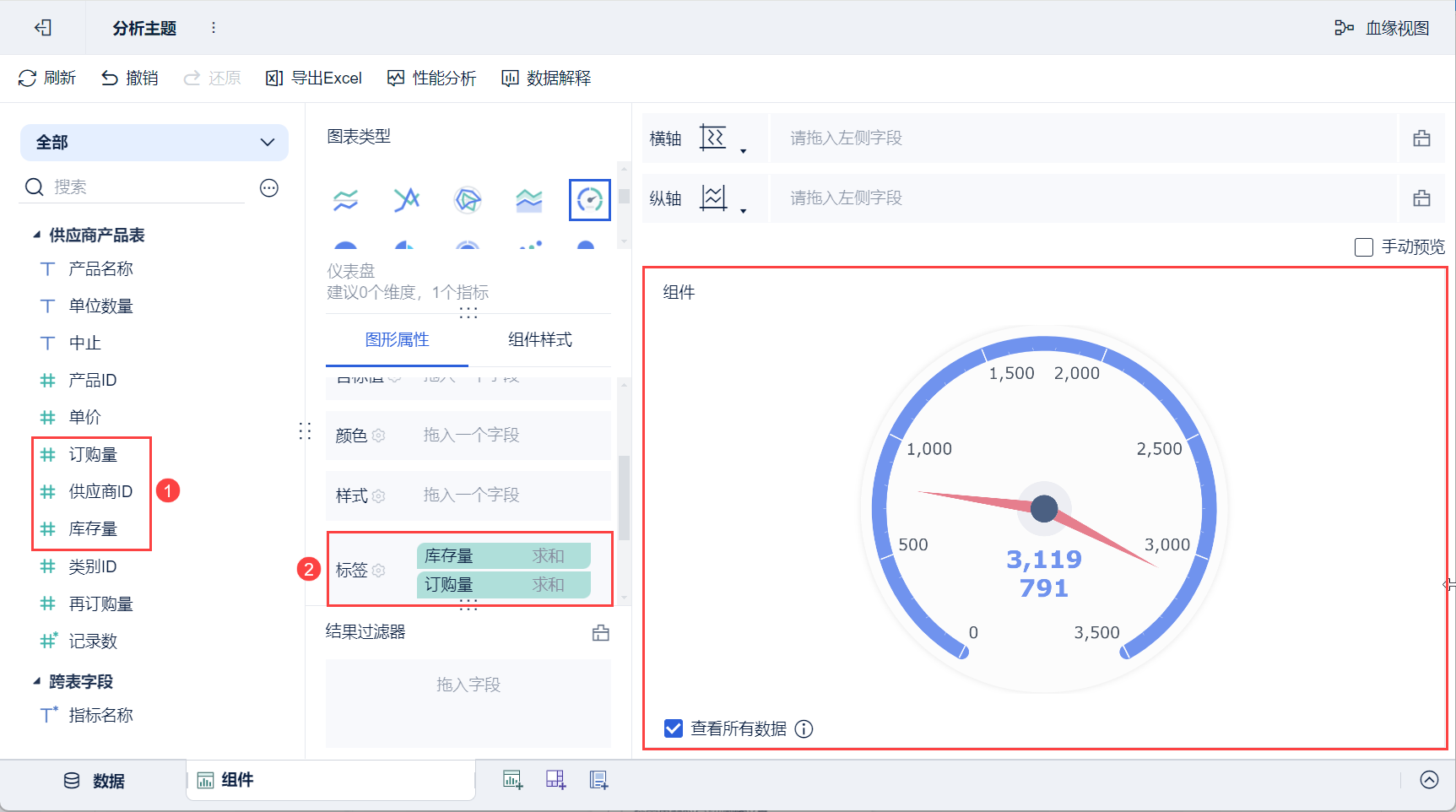

Перетащите "Stock" и "Order" в левой области для анализа в колонку меток в разделе "Graphical Properties", и на графике появятся метки запасов и заказов, как показано на следующем рисунке:

2.3.4 Установка целевых значений ​

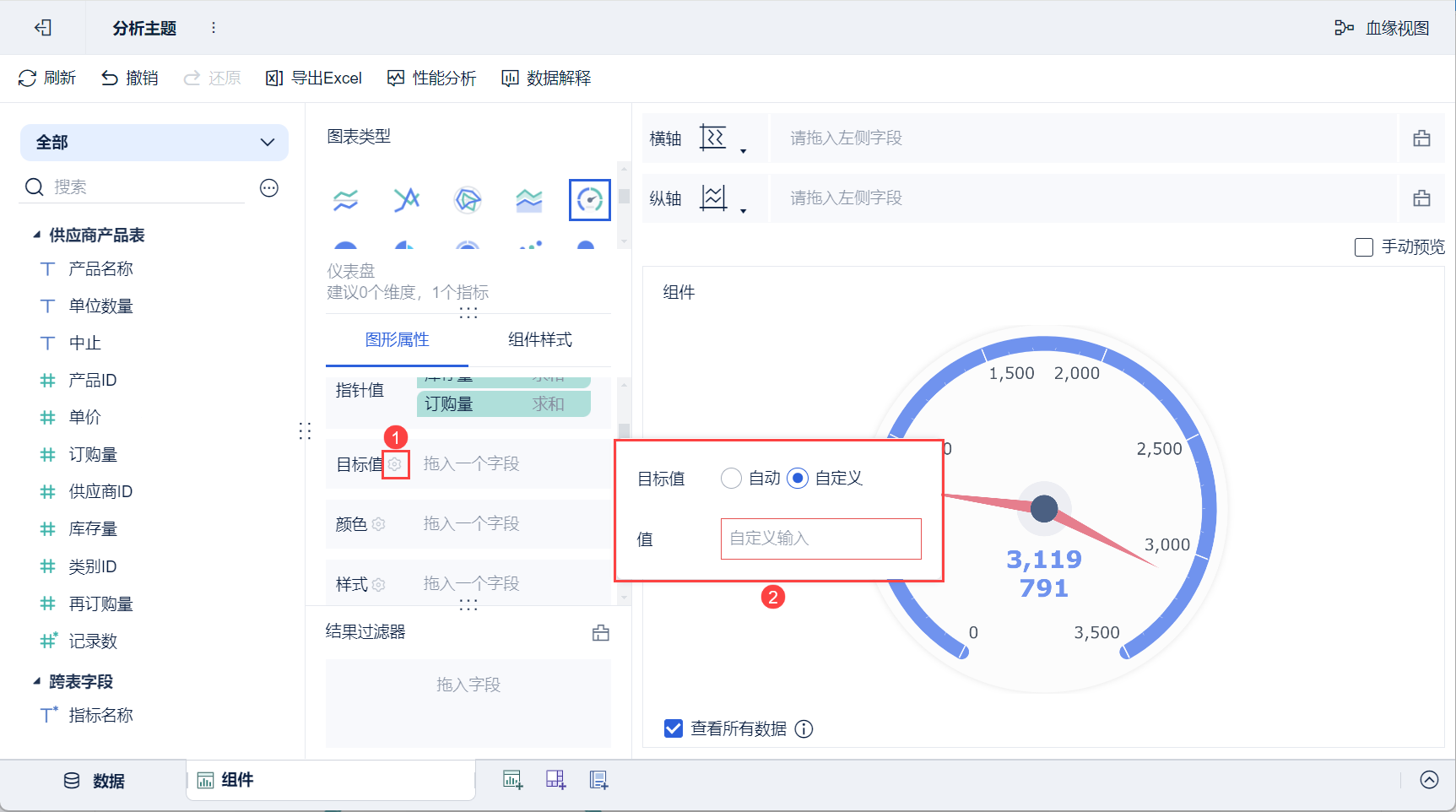

Нажмите кнопку "Настройка целевого значения" в разделе "Свойства графика", и вы сможете настроить целевое значение во всплывающем окне настроек, как показано ниже:

Примечание: Заданное значение - это максимальное значение шкалы приборной панели.

2.4 Создание приборных панелей ​

1) Нажмите кнопку Добавить панель в нижней части экрана редактора темы Analytics.

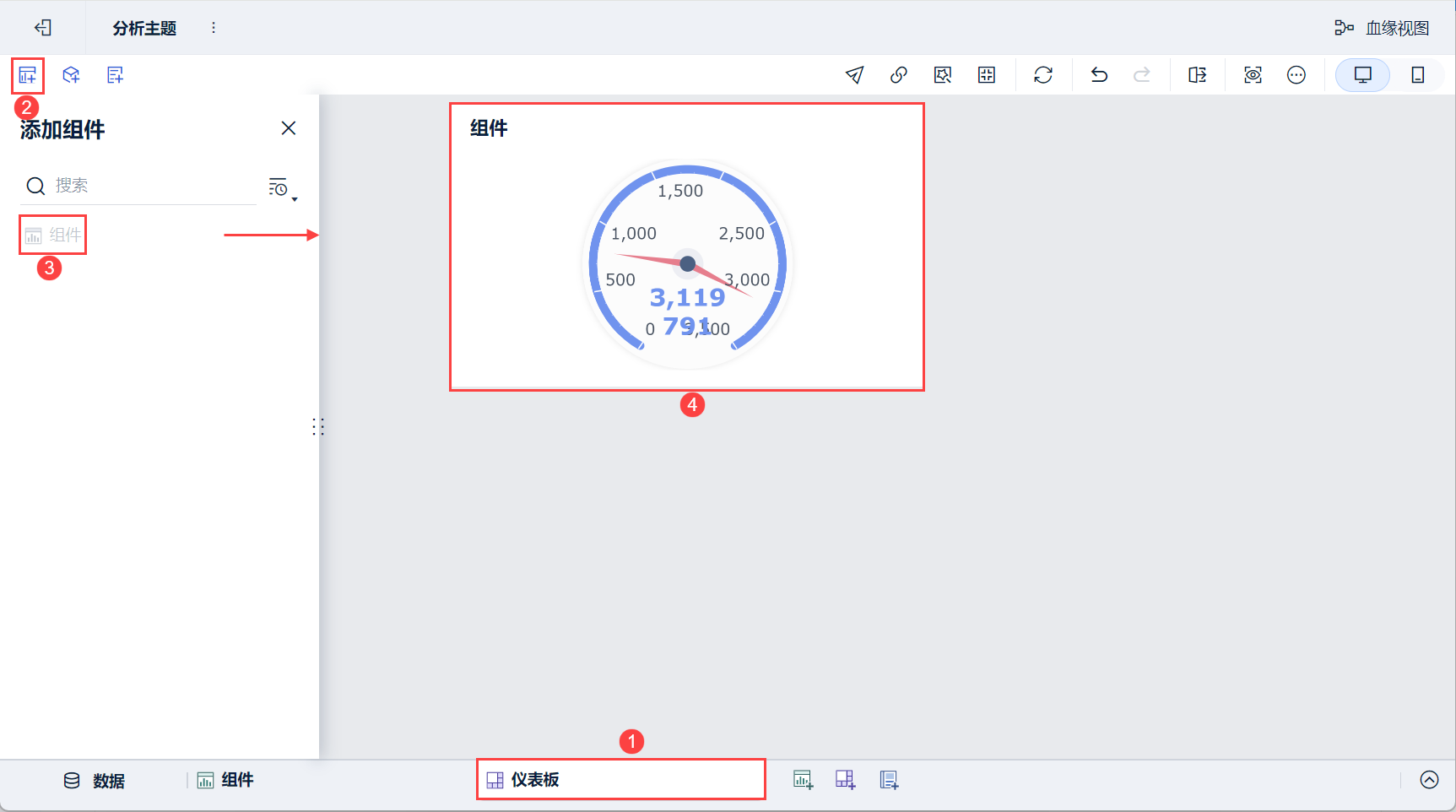

2) Войдите в интерфейс редактирования приборной панели и перетащите компонент на приборную панель, как показано ниже:

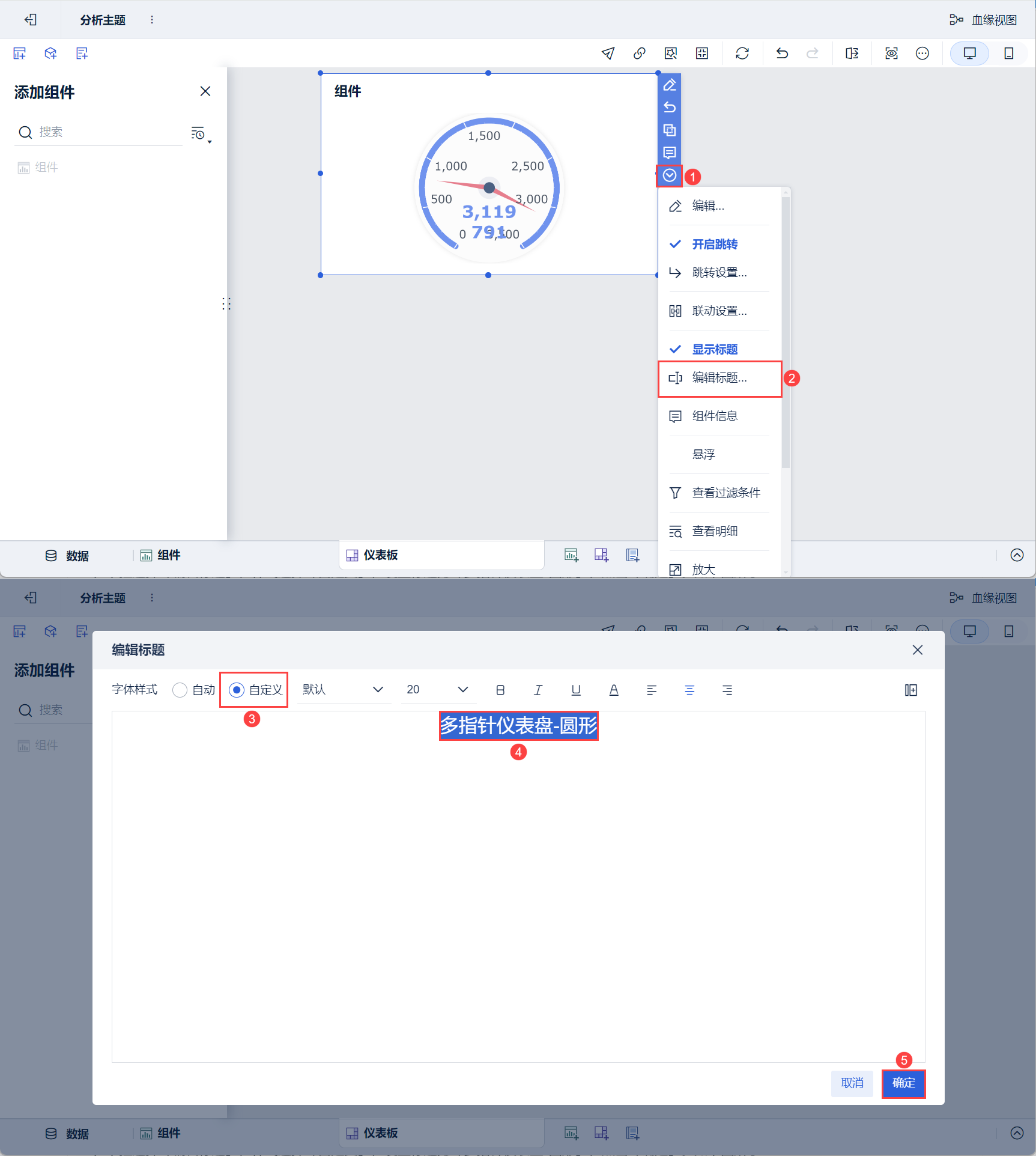

3) Прокрутите вниз и выберите "Edit Title", выберите "Custom" для стиля, установите заголовок "Multi-Pointer Dashboard - Circular" и нажмите "OK". Как показано на рисунке ниже:

2.5 Эффекты просмотра ​

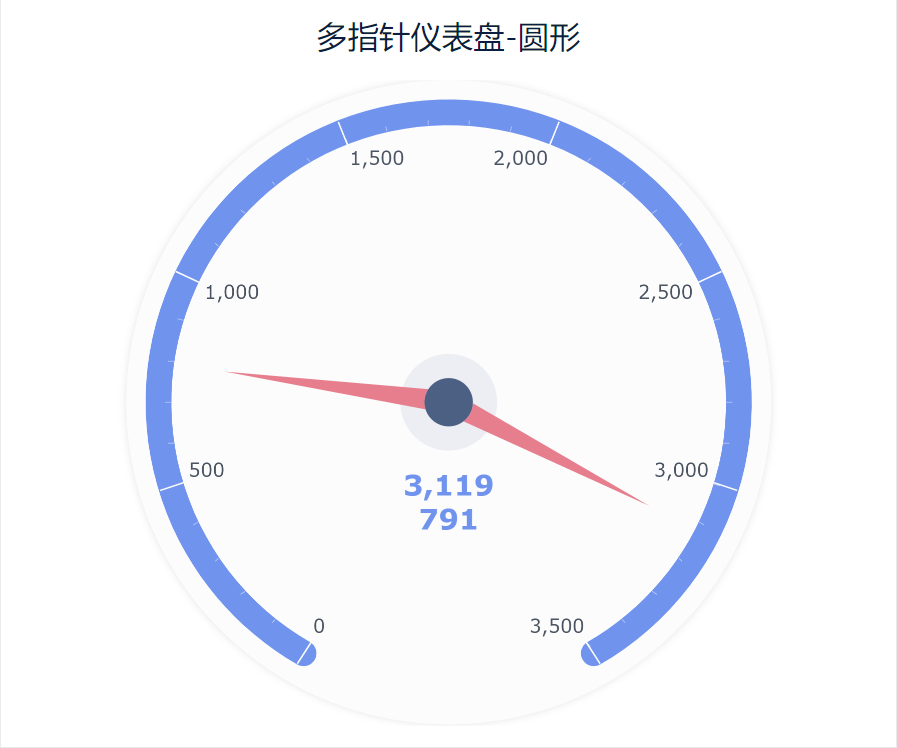

1) ПК

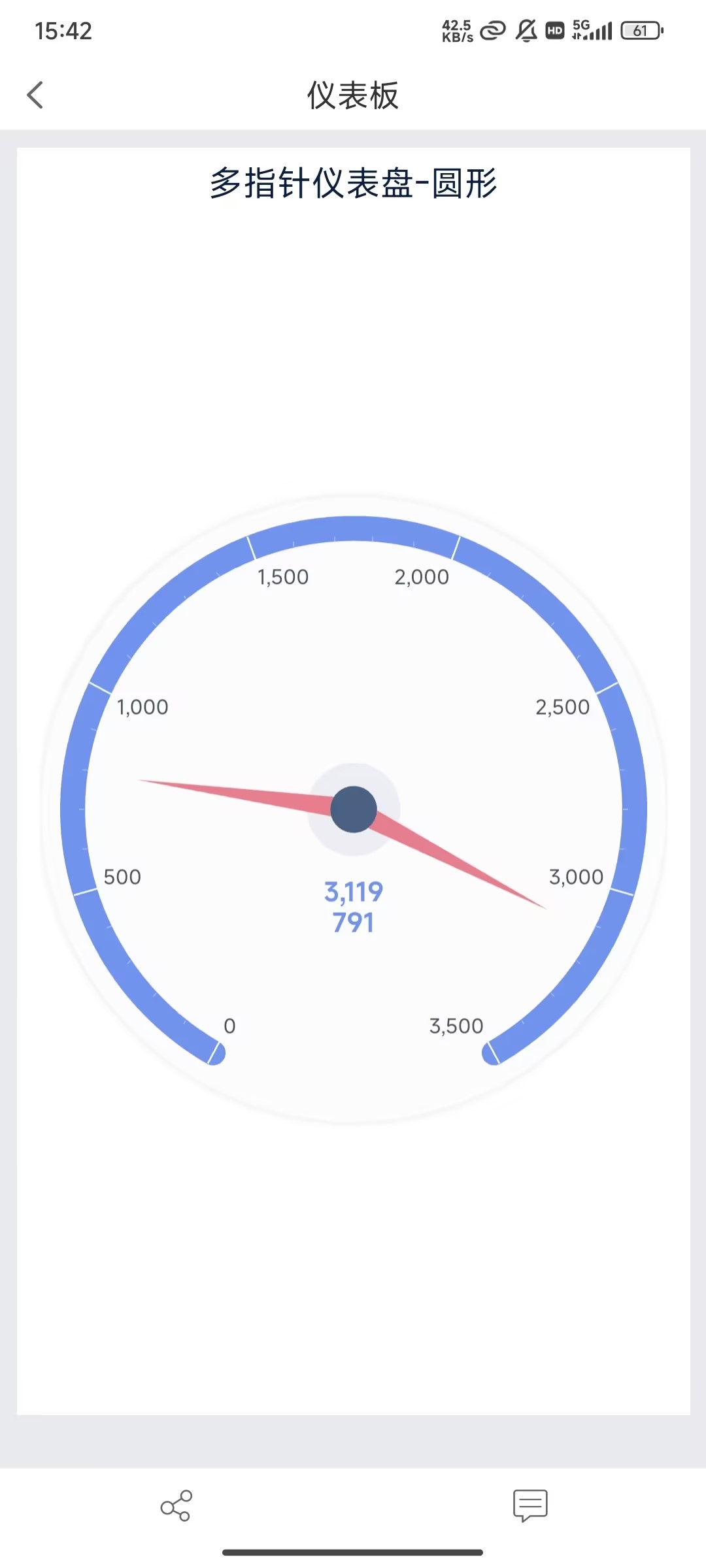

2) Мобильный

3. многострелочный приборный щиток - полукруглый ​

3.1 Репликация компонентов ​

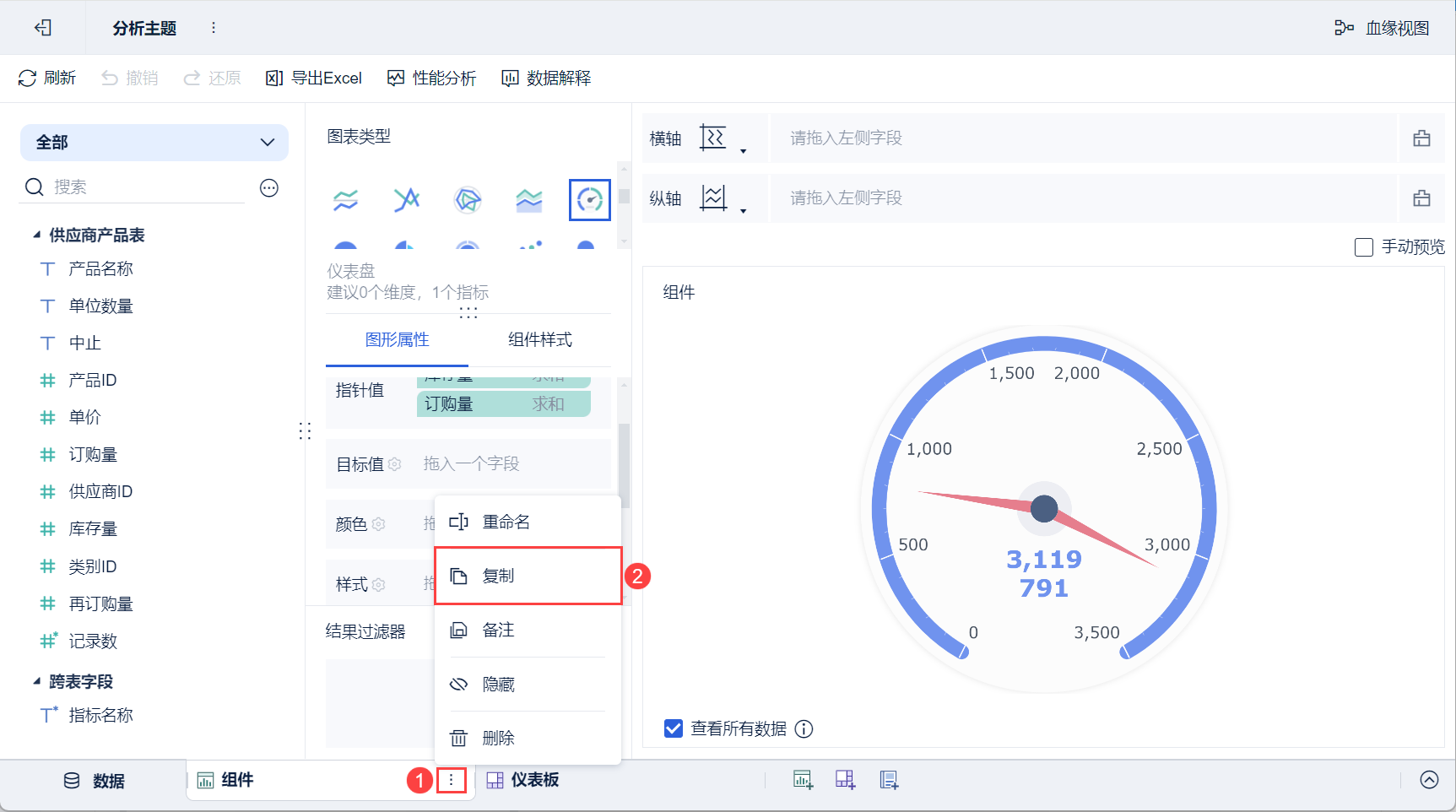

Нажмите кнопку "?" рядом с "Компонентом" в нижней части интерфейса редактирования компонентов и выберите "Копировать", чтобы создать копию компонента, как показано на рисунке ниже. и выберите "Копировать", чтобы создать копию компонента, как показано на следующем рисунке:

3.2 Изменение подтипов диаграмм ​

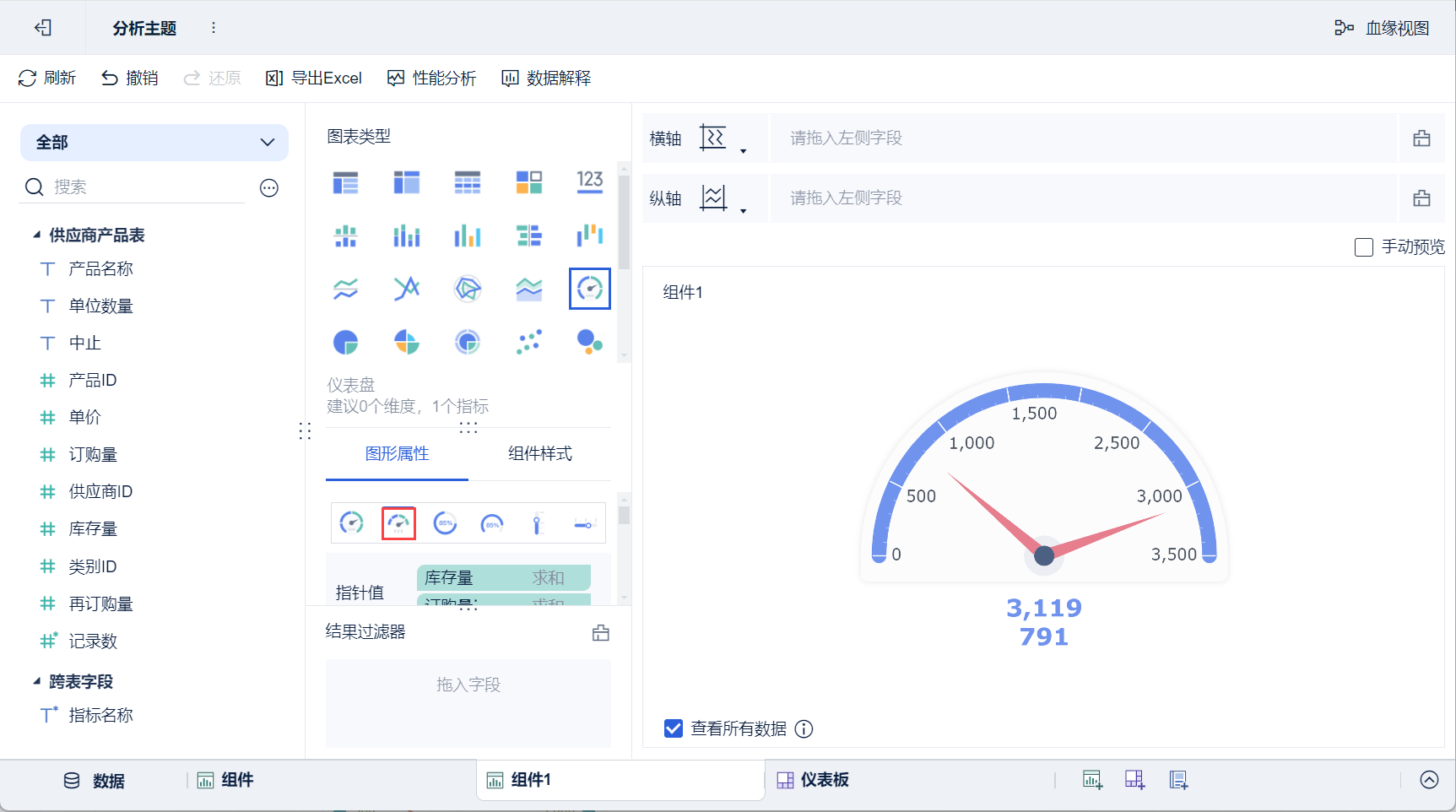

На экране редактирования скопированного компонента "Компонент 1" выберите второй подтип в разделе "Свойства графики", как показано ниже:

3.3 Создание приборных панелей ​

То же самое, что и в 2.4, с той лишь разницей, что название настройки - "Multi-Pointer Dashboard - Half Circle", которое здесь повторяться не будет.

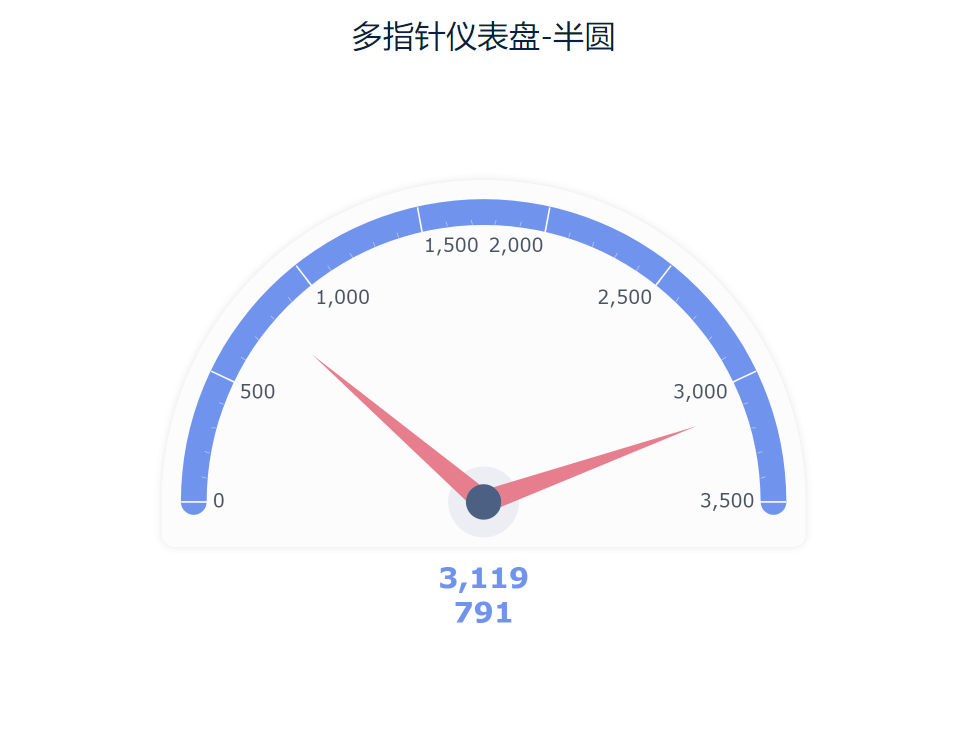

3.4 Эффекты просмотра ​

1) ПК

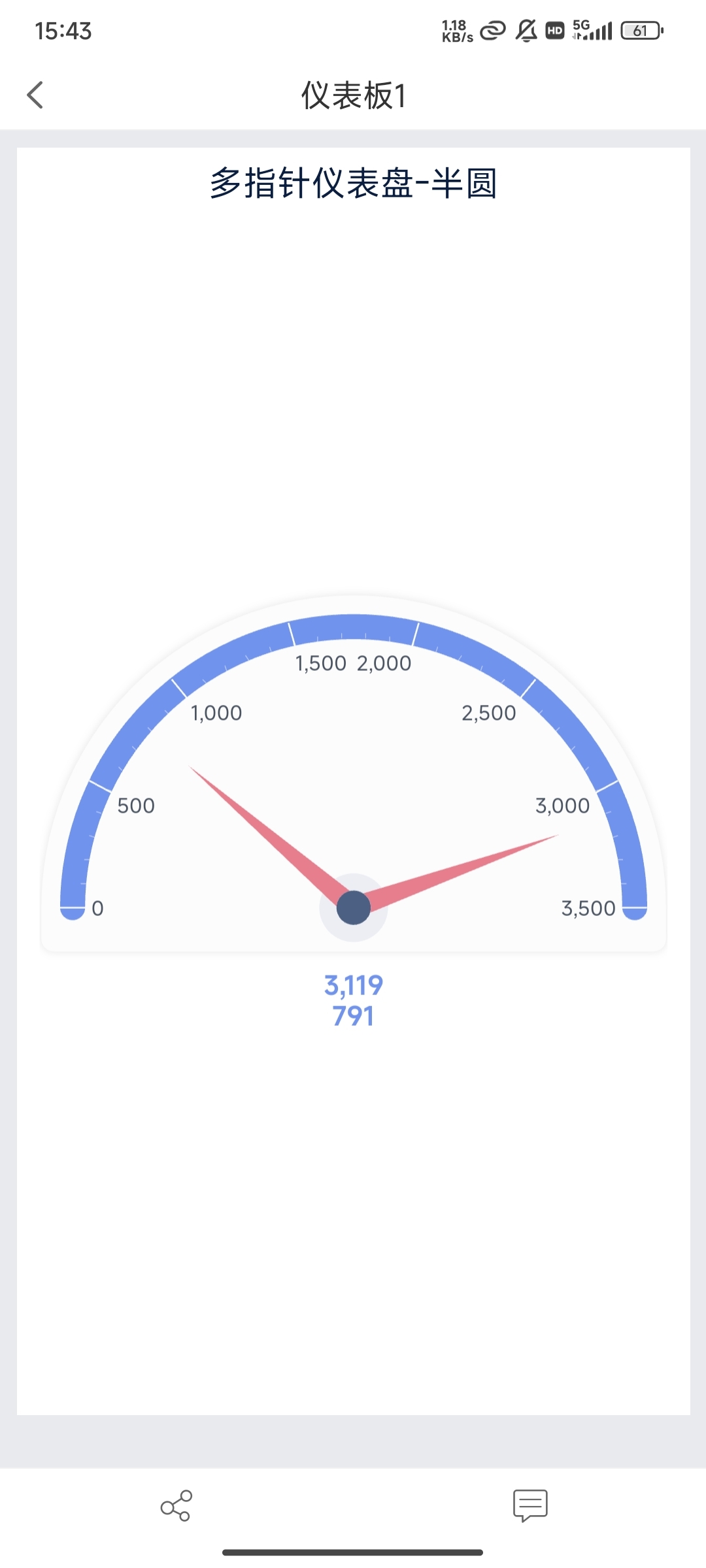

2) Мобильный
